九齿人字齿轮啮合传动结构

　　在重载传动设备的动力传递链路里，人字齿结构的应用场景往往集中在对轴向力抵消、传动平稳性有严苛要求的工况，比如大型矿山设备的减速单元、冶金轧机的主传动链路、船舶动力的输出端，这类场景下普通直齿或斜齿齿轮很难同时兼顾承载能力与轴向载荷控制的需求，九齿人字齿轮的结构设计，正是针对这类小空间内大扭矩传递的需求做的适配。从实际使用的角度看，这类小齿数人字齿轮通常会搭配对应内齿圈或者同参数外齿轮组成啮合副，因为齿向为人字对称排布，运转过程中左右旋齿产生的轴向力会相互抵消，不需要额外设置大规格的推力轴承来承受轴向载荷，能有效压缩传动单元的轴向安装空间，同时啮合过程中轮齿是逐步进入和退出啮合的，相比直齿齿轮冲击更小，传动噪音更低，在持续重载工况下的齿面磨损也更均匀，能大幅延长传动副的维护周期。

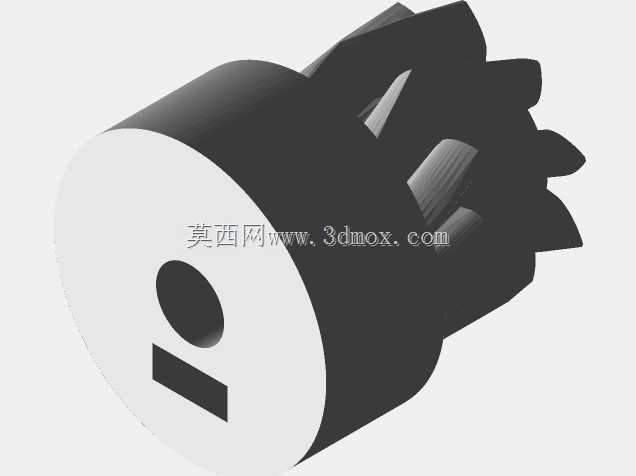

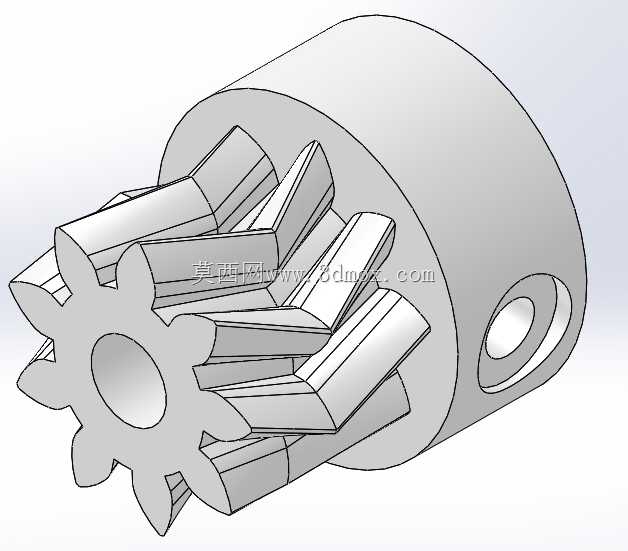

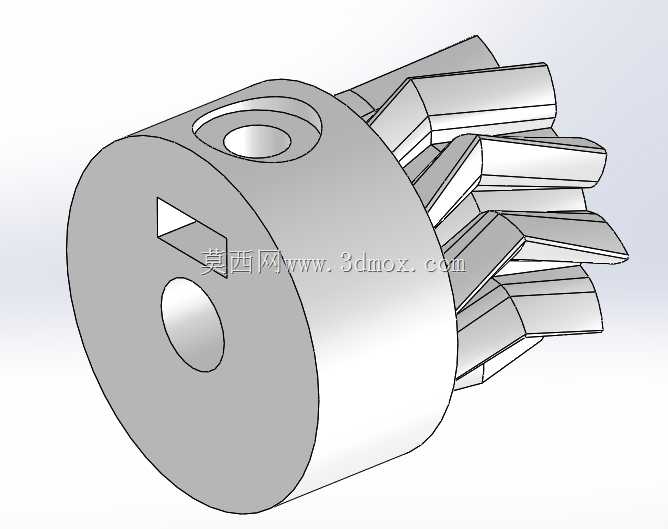

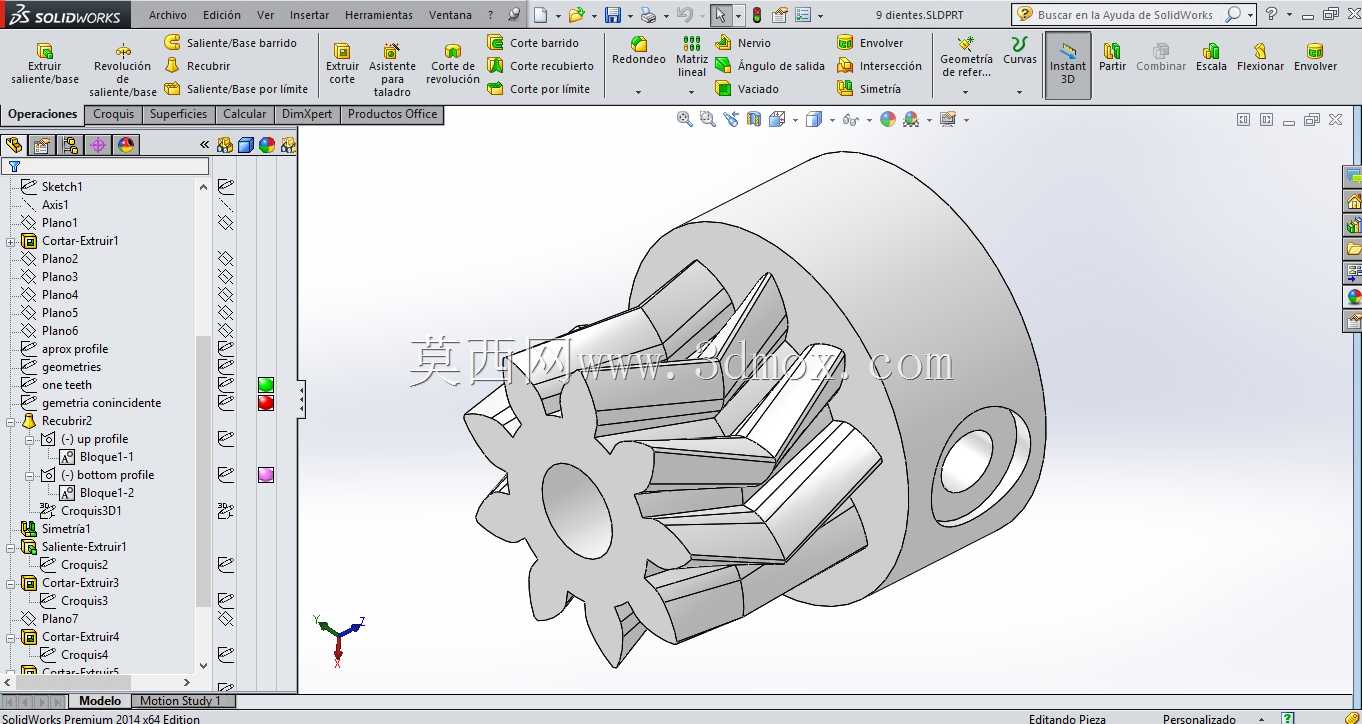

　　设计这类人字齿结构的时候，首先要考虑的是齿向的对称度，左右旋齿的分界位置必须严格对齐齿轮的轴向中心面，否则啮合过程中会出现轴向力不平衡，导致齿轮运转时出现窜动，轻则加剧轴承磨损，重则出现轮齿偏载断齿的问题。齿顶圆、齿根圆的尺寸公差需要和配对齿圈的参数严格匹配，中心孔作为安装基准，其圆柱度、同轴度公差要控制在IT6级以内，保证齿轮安装到轴上之后不会出现偏心，避免运转时出现传动比波动。齿轮本体上的径向通孔是为了安装锁紧销或者做减重设计，孔的位置要避开齿根的应力集中区域，防止孔边应力和齿根弯曲应力叠加，降低轮齿的弯曲疲劳强度。

　　从安装边界来看，这类齿轮的轴向定位通常依靠轴肩和锁紧挡圈配合，所以齿轮两端的端面垂直度要满足安装要求，和轴配合的中心孔粗糙度要控制在Ra1.6以下，保证装配后齿轮的端面跳动在允许范围内。啮合侧隙的调整需要结合实际工况的热膨胀量来设定，重载工况下齿轮运转时齿面温度会升高，材料会出现热膨胀，侧隙过小会导致运转时卡齿，侧隙过大则会出现回程误差，影响传动精度。齿面的接触精度需要在装配后做涂色检查，保证接触斑点沿齿高、齿长方向的分布符合重载传动的要求，避免出现局部接触应力过大导致的点蚀、胶合问题。

　　在实际选型替换的时候，要注意这类人字齿轮的螺旋角参数，螺旋角越大，重合度越高，传动越平稳，但对应的轴向力分力也会变化，虽然人字齿对称结构能抵消大部分轴向力，但如果螺旋角参数和配对件不匹配，还是会出现残余轴向力，影响传动系统的稳定性。齿数为9的小齿轮属于少齿数齿轮，设计时要注意避免根切问题，通常会采用正变位的设计方式，在避免根切的同时提升轮齿的弯曲强度，还能适当改善齿面的滑动率，降低齿面磨损速率。这类齿轮的齿坯通常采用锻造工艺制作，保证材料内部的纤维组织连续，提升整体的抗冲击性能，齿面根据工况需求可以做淬火处理，提升齿面硬度，增强耐磨性能，而芯部保持足够的韧性，承受冲击载荷时不会出现脆断。

　　在传动系统的布局里，这类小尺寸人字齿轮往往作为高速级的传动件，因为高速级转速高，对传动平稳性的要求更高，人字齿的平稳传动特性刚好适配这类工况，同时小齿数齿轮能在相同传动比的情况下减少大齿轮的齿数，压缩整个减速单元的体积。日常维护过程中，要重点检查齿面的磨损情况和啮合位置的润滑状态，因为人字齿的啮合区域相对封闭，润滑脂或者润滑油不容易均匀分布到所有啮合面，要保证润滑通道的通畅，避免齿面在缺油状态下干磨，出现过早失效。另外要定期检查齿轮的轴向窜动量，如果窜动量超出设计范围，要及时检查定位结构和轴承的磨损情况，避免因为窜动导致轮齿偏载，出现断齿故障。
