附轴组合式锥齿轮传动构件

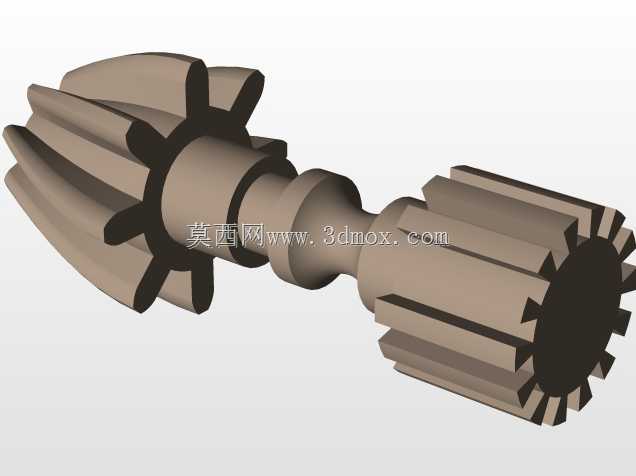

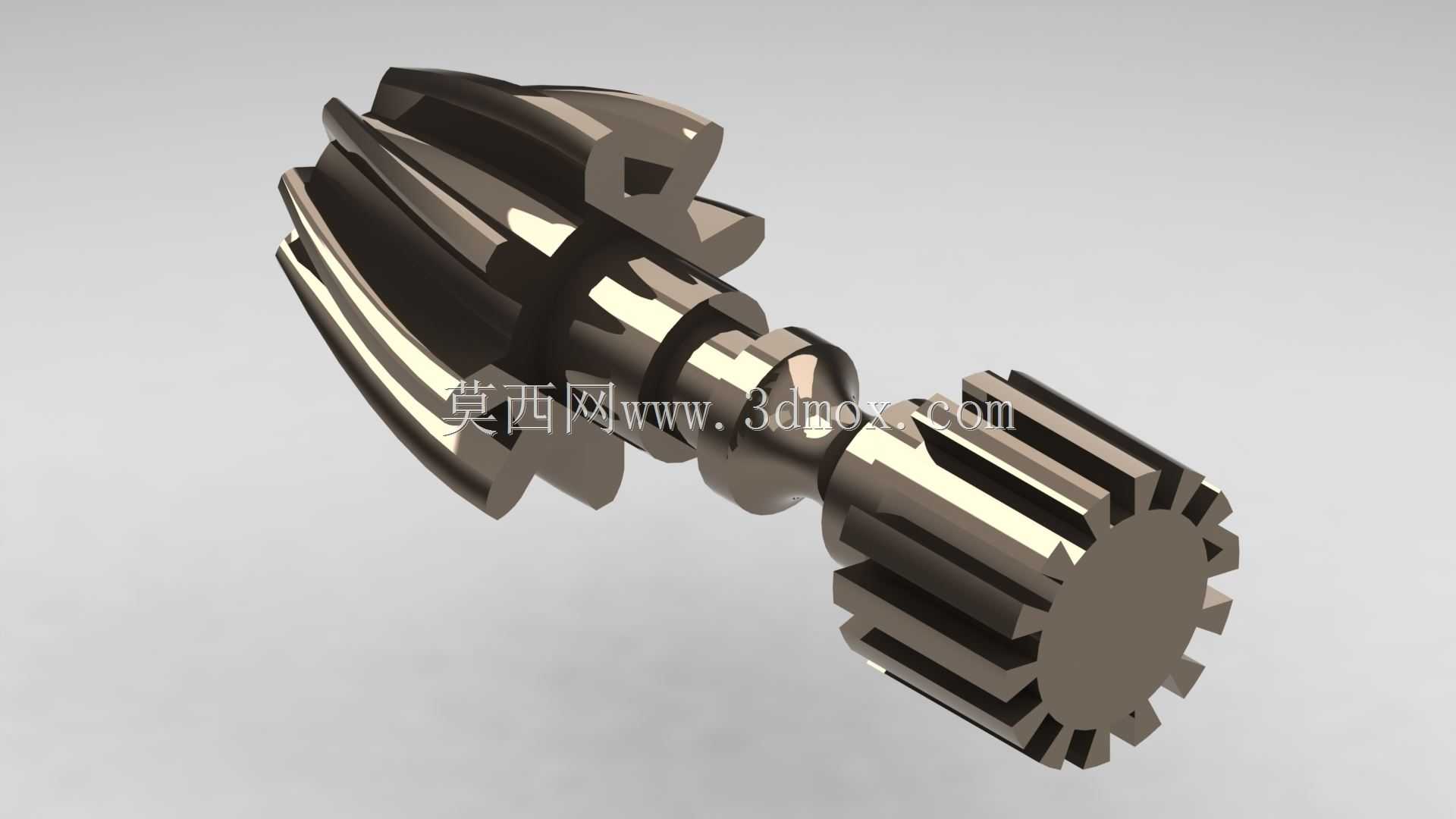

这款带同轴直齿段的锥齿轮构件，主要用于相交轴间的旋转动力传递场景，常见于中小型机床进给箱、农用机械分动箱、小型输送设备换向机构这类需要在有限安装空间内完成动力转向输出的部位，区别于分体装配的锥齿轮与传动轴结构，该构件将锥齿段、中间连接轴段、端部直齿段整合为一体，省去了齿轮与轴之间的键连接、轴向定位套等额外装配零件，能有效缩减传动总成的轴向安装尺寸，同时避免键连接带来的传动间隙与应力集中问题，在小扭矩、高转速的换向传动工况下，传动精度保持性比分体装配结构更具优势。从结构设计逻辑来看，锥齿段采用标准渐开线锥齿形，齿向沿锥面均匀分布，啮合时齿面接触区域从齿端向齿根逐步过渡，能保证相交轴传动时的载荷均匀分布，减少局部齿面过载磨损的概率；中间的轴段做了不等径的阶梯设计，靠近锥齿端的轴径略大于直齿端轴径，一方面是为了匹配安装位的轴承内圈尺寸，给轴承提供足够的支撑定位面，另一方面阶梯轴的轴肩可以直接作为锥齿段的轴向定位基准，装配时无需额外调整轴向间隙，能大幅提升现场装配效率；端部的直齿段为圆柱直齿轮结构，可与平行轴上的配套直齿轮啮合，实现动力从锥齿端输入后，先完成90度换向，再通过直齿段将动力传递至下一级平行轴传动链，满足单构件完成两级传动换向的布局需求。在安装边界方面，该构件的最大外轮廓为锥齿端的齿顶圆直径，安装时需保证锥齿的节锥顶点与配对锥齿轮的节锥顶点完全重合，否则会出现齿面偏载、传动噪音增大、齿面磨损加速的问题；轴段的两个支撑位需匹配对应内径的深沟球轴承，轴承安装位的轴颈公差建议取k6级过渡配合，既保证轴承内圈与轴的同步旋转，又避免过盈量过大导致轴承装配后游隙过小出现卡滞；端部直齿段的齿顶圆与相邻传动腔内壁需预留不小于2mm的安全间隙，防止运行过程中齿轮热胀后与腔壁发生剐蹭。实际工况应用中，这类一体结构的锥齿轮构件更适合润滑条件良好的闭式传动腔，齿面建议做表面淬火处理，硬度控制在HRC45-50之间，既能保证齿面足够的耐磨性能，又不会因为硬度过高导致齿根脆性断裂；在启动换向频繁的工况下，可适当增大齿根圆角半径，降低齿根处的应力集中系数，提升构件的抗冲击载荷能力。不同于常规单独的锥齿轮零件，该构件的同轴直齿段与锥齿段的相位角有严格的设计要求，建模时需保证两部分齿形的周向位置偏差控制在0.02mm以内，否则装配后会出现直齿段啮合间隙不均、传动卡顿的问题；中间轴段的同轴度公差需控制在0.01mm以内，避免高速旋转时出现轴系跳动，影响轴承使用寿命与传动平稳性。在设备维护层面，这类一体构件的故障排查相对简单，无需检查键连接是否松动、轴与齿轮的配合是否打滑，仅需定期检查齿面磨损情况、轴承位的磨损量即可，日常维护时只需按周期更换传动腔内的润滑脂，保证齿面啮合时的油膜完整，就能有效延长构件的整体使用寿命。
