CoreXY结构200x300规格隐形XY支架3D打印设备

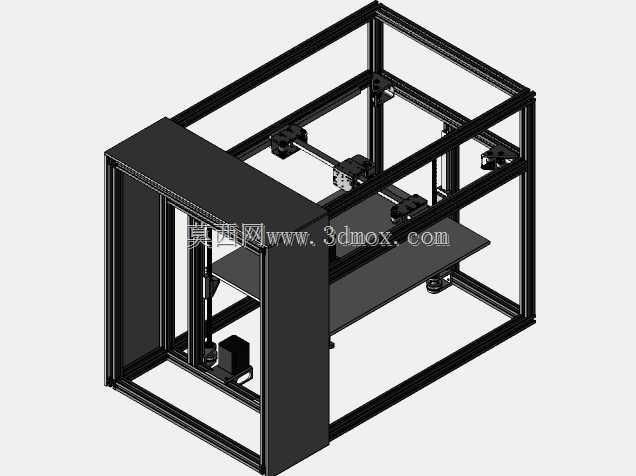

　　这套CoreXY构型的成型设备框架，有效成型幅面设定为200mm×300mm，采用隐形XY传动支架布局，在桌面级增材制造场景中，能适配小批量定制零件打样、创客原型验证、教学实训操作等多种实际使用需求。区别于常规外露同步轮的CoreXY结构，这套设计将XY方向的传动换向组件整合在框架内侧的隐形安装位，既减少了外露传动部件带来的积尘、剐蹭风险，也让设备整体外轮廓更规整，在桌面工位摆放时不会有突出的传动结构占用额外操作空间，日常维护时只需拆卸侧部护板即可接触到所有传动张紧机构，操作动线更符合一线操作人员的作业习惯。

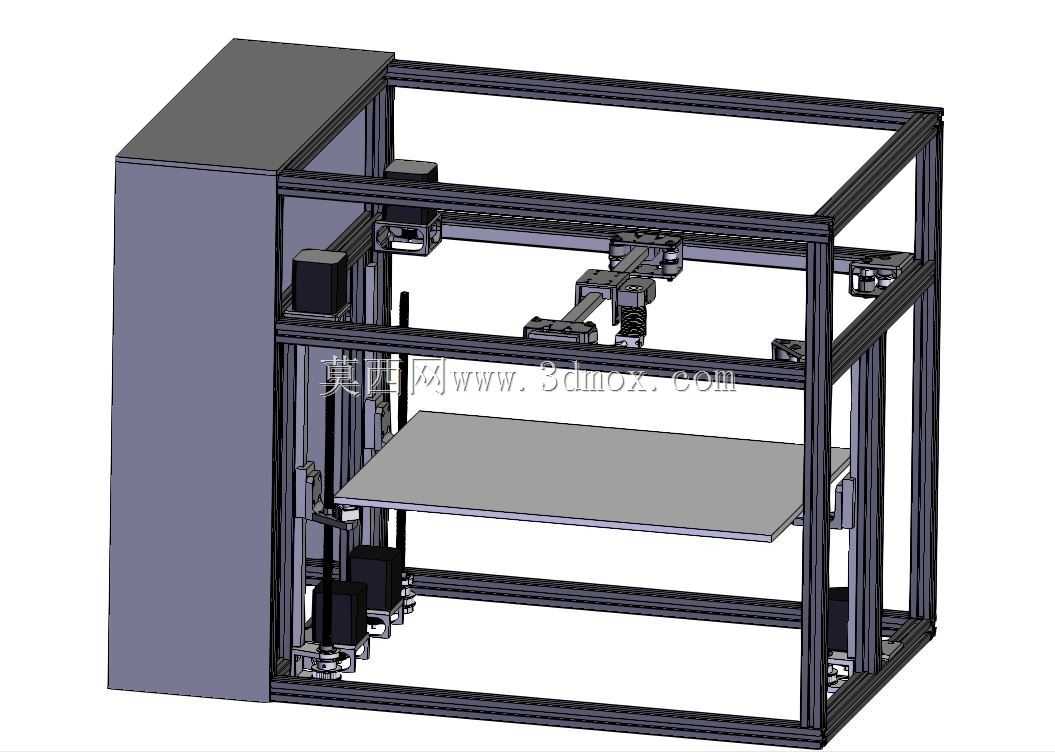

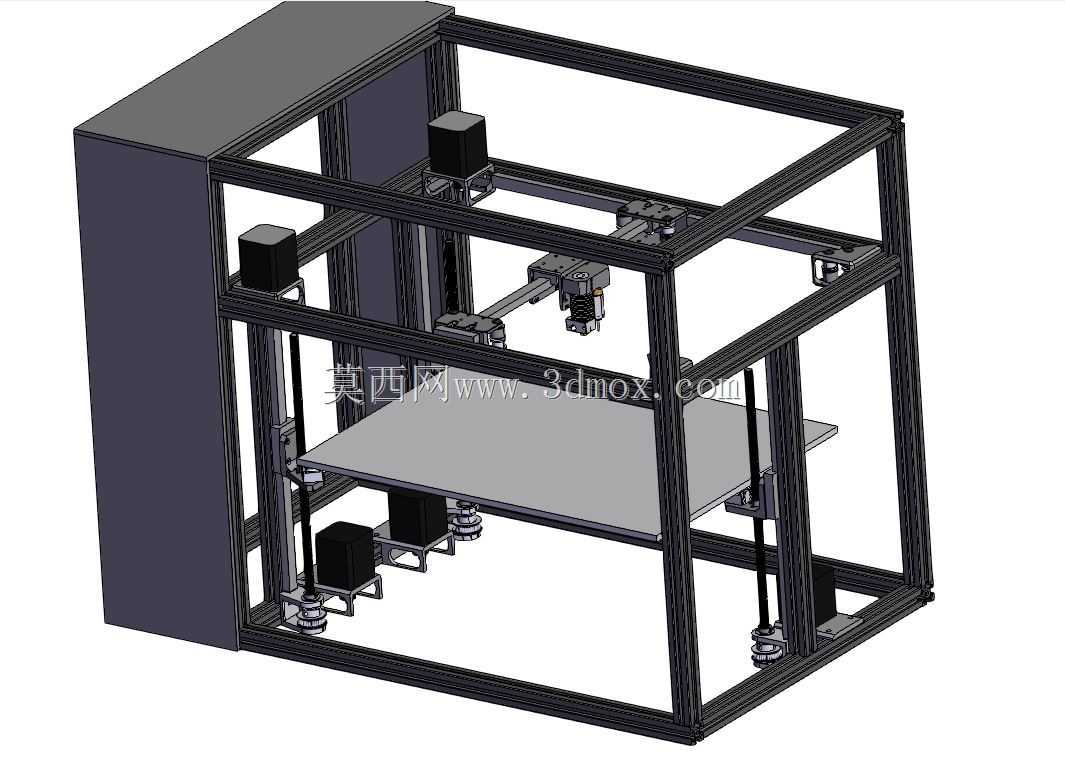

　　从结构设计逻辑来看，整套框架采用标准工业铝型材搭建，所有连接点位都采用内嵌角件配合端面顶丝的固定方式，避免了外置连接块带来的安装干涉问题，同时能保证框架整体的形位公差，在长期往复运动的负载下不会出现型材拼接位松动偏移的问题。XY方向的运动组件全部搭载在线性导轨上，相比光轴传动结构，线性导轨的负载刚性更高，运动过程中的直线度保持能力更强，在高速打印小曲率轮廓的零件时，不会因为光轴的挠性变形出现层纹偏移的问题。隐形XY支架的设计将同步带的走向完全约束在型材槽位内部，同步带的张紧调节端设置在设备后侧的维护窗口位置，操作人员不需要拆解上部的运动横梁即可完成同步带张紧度调整，大幅降低了日常维护的拆装工作量。

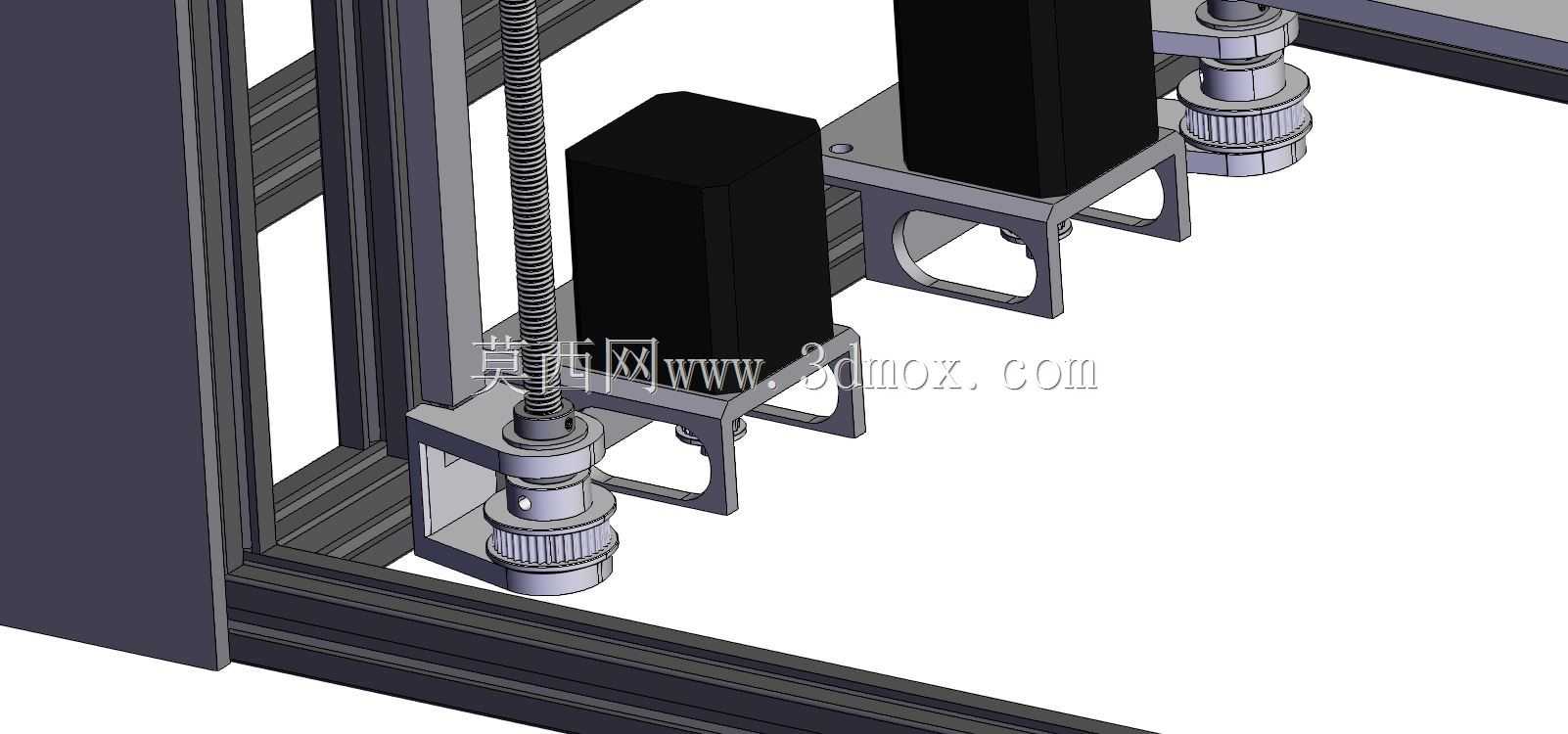

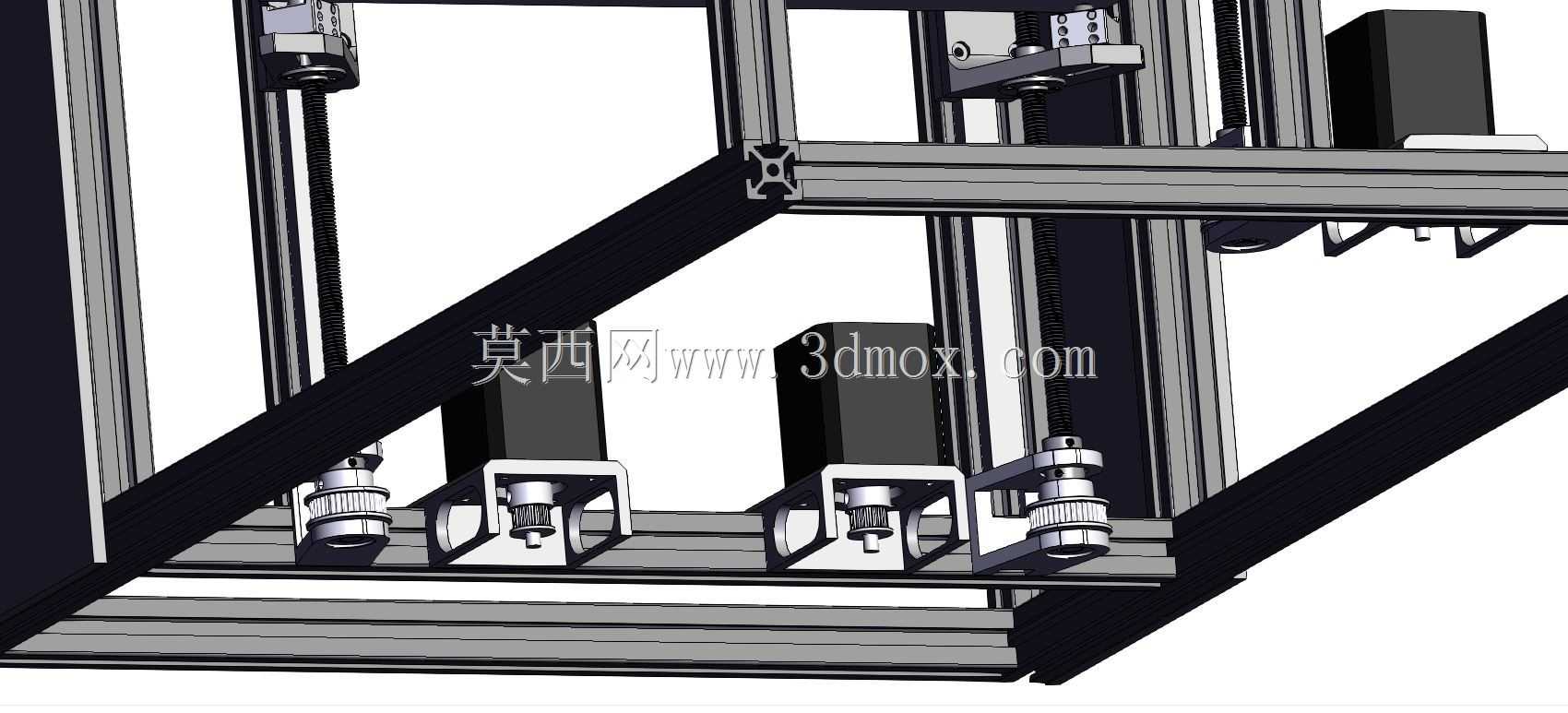

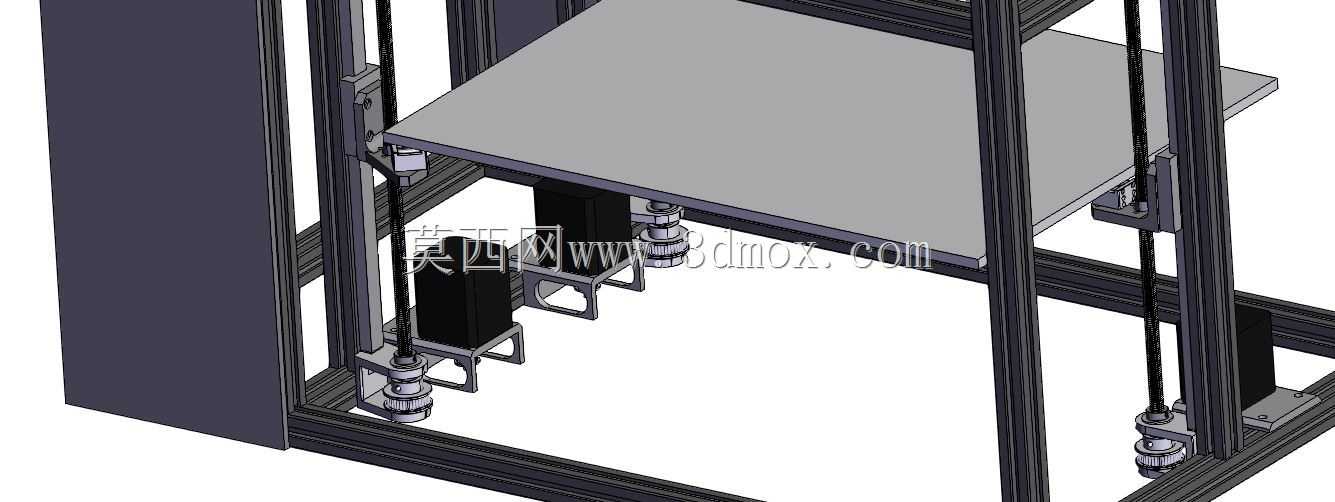

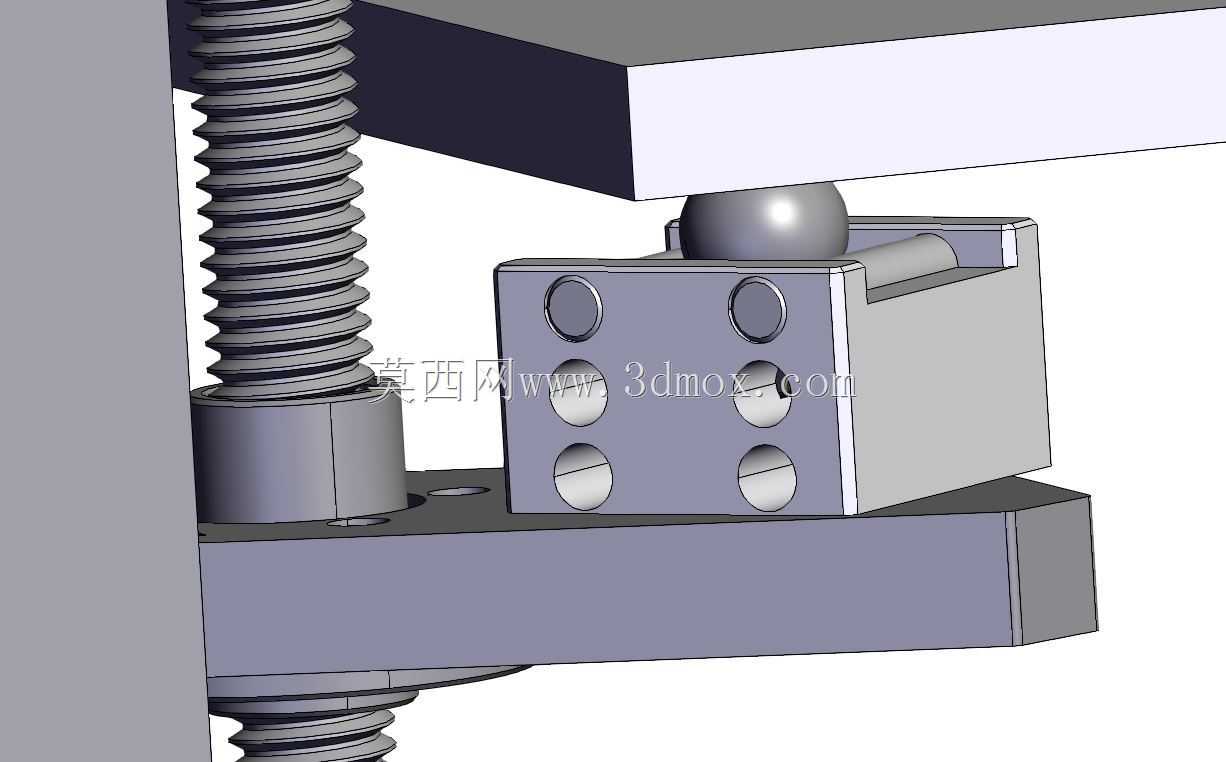

　　设备的Z轴传动采用双侧丝杆配合直线光轴的导向结构，热床平台的支撑框架采用多点位固定设计，能保证200×300mm幅面的热床在上下运动过程中保持水平度，不会因为单侧负载出现平台倾斜的问题。设备侧部预留了电控系统的安装舱位，所有电控元件都可以整合在侧部封闭舱内，既可以隔绝打印过程中产生的塑料粉尘对电控板的侵蚀，也能让设备整体走线完全隐藏在型材槽和侧舱内部，避免走线外露带来的电磁干扰或者线路剐蹭问题。

　　从安装边界来看，整套设备的外轮廓尺寸在设计时充分考虑了桌面摆放的空间限制，框架外侧没有突出的安装结构，底部预留了减震脚轮的安装孔位，既可以直接放置在工作台面使用，也可以安装脚轮实现工位间的灵活移动。XY运动组件的行程限位位置做了软缓冲和硬限位双重设计，在运动部件触达行程边界时，硬限位块可以吸收冲击载荷，避免电机丢步或者传动带跳齿的问题。热床平台的安装位预留了不同规格热床的固定孔距，可以适配市面上主流的200×300mm规格铝基板热床，不需要额外做转接件加工。

　　在实际应用场景中，这套结构既可以用于PLA、PETG等常规耗材的常温打印，也可以通过加装侧部封闭护板实现腔体保温，适配ABS、PC等需要高温腔体环境的工程耗材打印。隐形XY支架的设计让传动部件处于相对封闭的空间内，在长时间连续打印作业时，不会因为车间或者创客空间内的浮尘附着在同步带和带轮上，导致传动精度下降或者传动异响的问题。框架上部预留了挤出机、料架、自动调平传感器等功能组件的安装孔位，用户可以根据自身使用需求拓展对应的功能模块，不需要对主体框架做二次打孔加工，所有拓展点位都在初始设计阶段做了位置预留，能大幅降低二次改装的工作量。

　　整套结构的运动学计算完全匹配CoreXY结构的运动逻辑，两个驱动电机固定在框架下部的静态安装位，有效降低了运动部件的整体重量，相比电机搭载在运动横梁上的结构，这种设计能让XY方向的运动加速度提升30%以上，在打印大尺寸填充区域时可以有效缩短打印时长，同时运动过程中的惯性冲击更小，框架整体的震动幅度更低，能有效提升打印零件的表面质量。
