五芯位绿色接线端子连接器结构设计

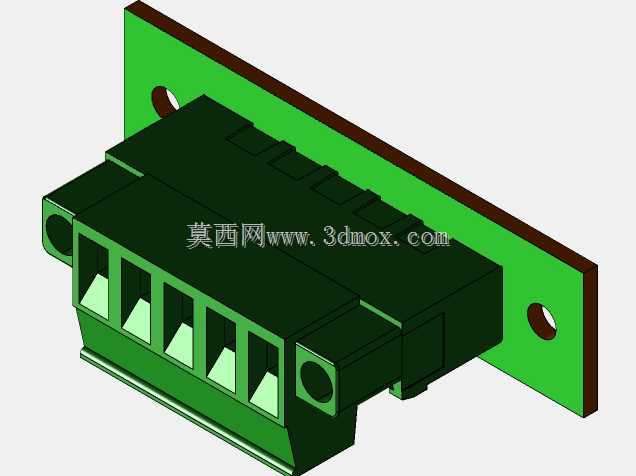

　　在工业电控柜布线、小型设备内部信号转接、PCB板外接线路拓展的场景里，这类插拔式接线连接器的使用频率一直很高，很多做设备电控设计的工程师在选型时，都会优先考虑带固定锁止结构的端子款，避免设备运行过程中受振动影响出现接插松脱、信号中断或者动力接触不良的问题。这次建模的这款五芯位连接器，塑壳部分采用的是PA66加玻纤的常用工程塑料材质，绝缘性能满足常规工业场景400V以内的耐压要求，塑壳两侧预留了M3规格的螺丝固定孔，既可以直接通过螺丝锁在设备的绝缘安装板上，也能配合对应的公端座实现板对板的接插固定，安装孔的中心距做了标准化适配，和市面上同规格的STLZ、AKZ950系列公端完全兼容，不用额外改安装孔位就能直接替换。

　　从结构设计的逻辑来看，每一个接线位的内部都做了防反插的导向筋，公母端对插的时候如果极性不对根本插不进去，能从结构上避免现场接线时插反导致的线路短路问题，每个芯位的接触件采用的是铜质镀镍的弹片结构，压线范围覆盖0.5到2.5平方的多股铜芯线，拧紧接线螺丝的时候，弹片会均匀包裹住线芯，不会出现压伤单股线芯导致接触电阻变大的情况，相邻芯位之间的隔筋厚度做了1.2mm的加强设计，哪怕接线时线芯有少量散丝露出来，也不会碰到相邻的接线位造成短路。外形尺寸上，这款五芯连接器的总长度控制在48mm左右，本体宽度12.8mm，接插方向的总高度是15.2mm，安装时需要预留的插拔操作空间在本体外侧至少留20mm，

　　方便后期维护时徒手插拔或者用螺丝刀辅助拆卸，塑壳的边缘都做了R0.8的圆角处理，没有尖锐的披锋棱角，现场装配的时候不会划伤操作人员的手，也不会刮破线材的外绝缘层。很多做小型PLC扩展模块、传感器接线分线盒的设计里，这类端子的优势很明显，相比焊接式的接线方式，用这种连接器做线路转接，后期设备维护更换模块的时候不用一根根拆线，直接把整个端子拔下来就能拆换模块，能节省大量的现场维护时间，而且每个接线位的额定电流做到了10A，完全满足传感器信号传输、小型电磁阀动力供电的载流要求，不会出现长时间通电后接触件过热的问题。建模的时候特意把内部的弹片结构、隔筋位置、固定孔的沉头深度都做了1:1的还原，导入装配体的时候可以直接做干涉检查，

　　不用再额外调整安装位的尺寸，塑壳表面的脱模斜度也按照注塑工艺的要求做了1度的拔模，后期如果要开模生产，直接把模型转给模具厂就能做模流分析，不用再做结构上的大改。在实际的设备布线场景里，这类绿色的接线端子已经成了行业里的通用标识，看到绿色塑壳的端子，现场的电工基本都能快速判断这是信号或者低压动力的接插端子，不会和高压端子混淆，两侧的固定螺丝采用的是不锈钢材质，长时间在潮湿或者有少量粉尘的车间环境里使用也不会生锈，后期拆卸维护的时候不会出现螺丝拧滑牙的问题。设计的时候还考虑到了多排并列安装的场景，相邻两个端子并排安装时的最小间距可以做到13.5mm，不会因为外壳公差导致两个端子卡在一起，每个接线位上方都预留了标号刻印的平面，可以直接丝印1到5的芯位编号，现场接线的时候能对应线号快速接线，减少接错线的概率。
