便携硬质卡钳收纳防护外壳结构设计

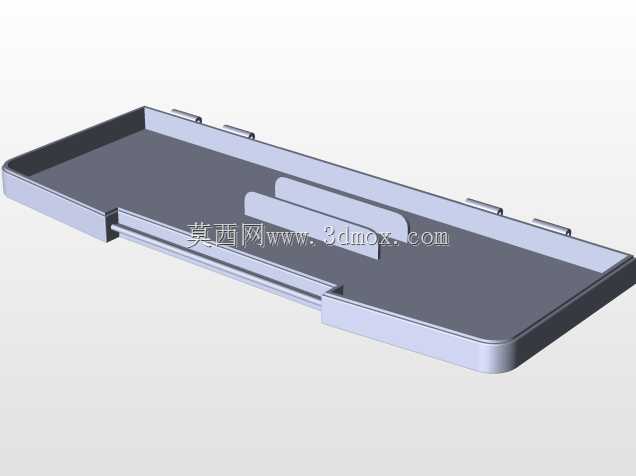

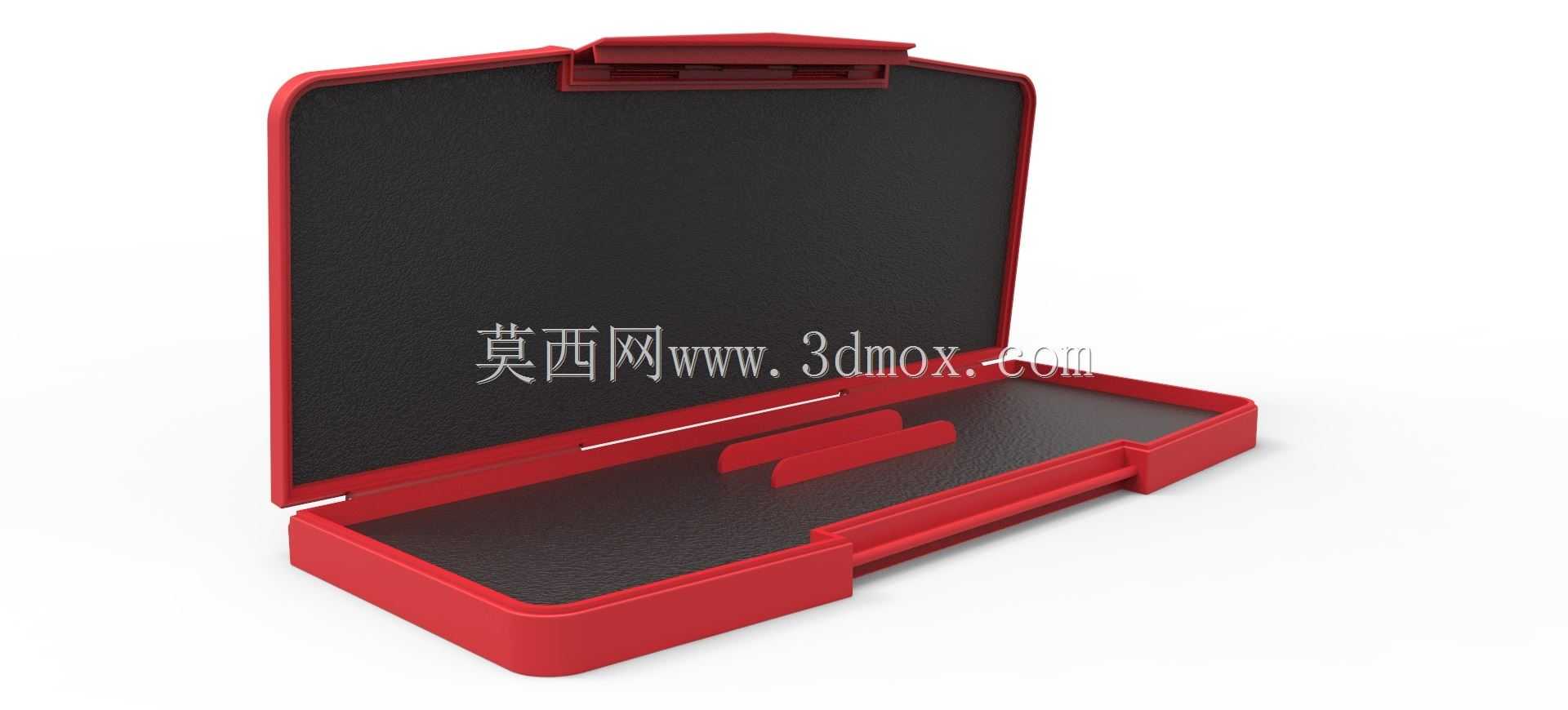

　　在日常机加工、装配检修、五金维修等作业场景中，卡钳作为常用的测量与夹持类手动工具，其收纳防护一直是一线作业人员容易忽略的细节。这款卡钳收纳外壳的设计，核心围绕卡钳类工具的携带防护、规整收纳需求展开，解决传统工具包混放导致的卡钳磕碰变形、测量面磨损、配件遗失等实际问题。从结构设计逻辑来看，整体采用翻盖式一体盒型结构，盒体与盒盖通过侧边的薄壁铰接结构实现开合，铰接位置做了圆角过渡处理，避免反复开合过程中出现应力集中导致的塑料件断裂，适配硬质注塑工艺的成型要求，不需要额外加装金属合页，减少装配工序与零件数量，降低批量生产的成本。盒体内部的内衬区域做了适配卡钳轮廓的限位凸台设计，凸台的高度根据卡钳的握持段厚度做匹配，当卡钳放置到位后，

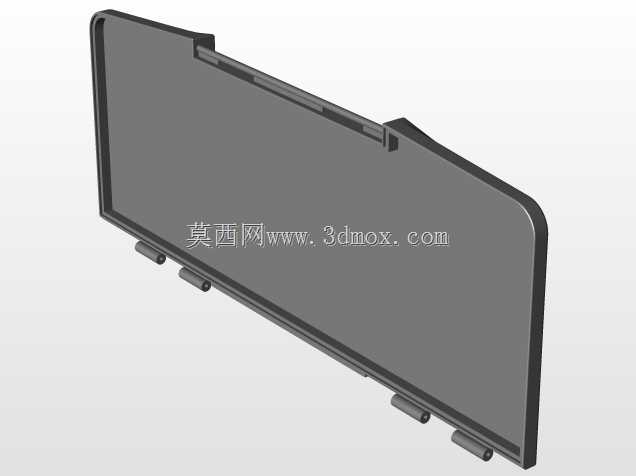

　　盒盖闭合时不会出现工具窜动的情况，内衬表面采用微糙的纹理处理，既可以增加与工具表面的摩擦力，避免携带过程中工具在盒内滑动磕碰，也能减少注塑成型过程中表面缩痕的出现，提升成品外观一致性。盒盖的闭合位置设置了一体式的卡扣结构，卡扣的扣合量经过反复调整，既可以保证日常携带时盒盖不会意外松脱，也能让使用者单手即可完成开合操作，不需要额外施加过大的按压力，适配作业过程中戴手套操作的实际场景。从外形尺寸的边界设计来看，整体盒体的长宽尺寸完全适配常规规格的卡钳放置，预留的余量控制在5毫米以内，既不会因为余量过大导致盒体冗余增加携带体积，也不会因为余量过小导致工具取放困难，盒体的边缘全部做了R3以上的圆角处理，

　　避免尖锐边角划伤作业人员的手部或者刮蹭工具包内的其他物品。盒体的壁厚采用均匀化设计，整体壁厚控制在2.5毫米，转角位置做了壁厚渐变过渡，避免注塑成型过程中出现壁厚不均导致的翘曲变形，保证批量生产时的尺寸稳定性。在实际使用场景中，这款外壳既可以单独作为卡钳的便携收纳盒放入工具包，也可以作为固定工位的卡钳存放容器，放置在工作台的工具架上，避免卡钳长期暴露在车间环境中沾染切削液、金属碎屑，影响测量精度与夹持手感。盒盖内侧的平整区域可以预留标识粘贴位置，方便车间做工具定置管理时标注工具编号、检定有效期等信息，不需要额外粘贴标识牌破坏盒体结构。从结构强度的设计考量来看，盒体的外侧边缘做了一圈加强筋结构，加强筋的高度与壁厚比例控制在3:1以内，

　　既可以提升盒体的抗挤压能力，即使工具包内堆放较重的其他工具，也不会出现盒体被压裂导致内部卡钳受损的情况，也不会因为加强筋过高导致注塑成型时出现困气、填充不足的问题。盒体底部的四个角位置做了微小的凸点设计，当盒体放置在工作台面上时，可以减少盒底与台面的接触面积，避免台面上的油污、水渍长期附着在盒底导致材质老化，也能让盒体放置时更加平稳，不会因为台面不平整出现晃动。在开合手感的调校上，铰接位置的阻尼感经过优化，盒盖开启到最大角度时可以保持稳定的支撑状态，不会因为轻微晃动就自动闭合，方便使用者取放卡钳时不需要额外用手扶持盒盖，适配单人作业时的操作习惯。内部的限位结构除了固定卡钳主体之外，还预留了小型配件的存放槽位，可以放置卡钳配套的备用螺丝、调整扳手等小零件，避免小配件遗失导致卡钳无法正常调整使用。整体结构没有多余的装饰性设计，所有的结构特征都围绕实际使用需求展开，从注塑成型的工艺性到日常使用的耐用性，再到作业场景的适配性，都做了对应的细节考量，能够满足车间日常作业、外出检修、工具存储等多场景下的卡钳防护收纳需求。
