内燃机活塞连杆组件结构设计

这套活塞连杆组件是往复式内燃机核心运动部件，直接参与发动机做功循环的能量传递过程，广泛适配小排量单缸汽油机、通用动力机械以及教学演示用拆解式发动机结构。从实际装机场景来看，该组件需要在高温高压的燃烧室内完成往复直线运动，通过连杆将活塞承受的燃气爆发压力传递给曲轴，转化为旋转扭矩输出，整个工作过程中组件需要承受交变的机械载荷与热载荷，对结构强度、运动配合精度都有明确的工程要求。

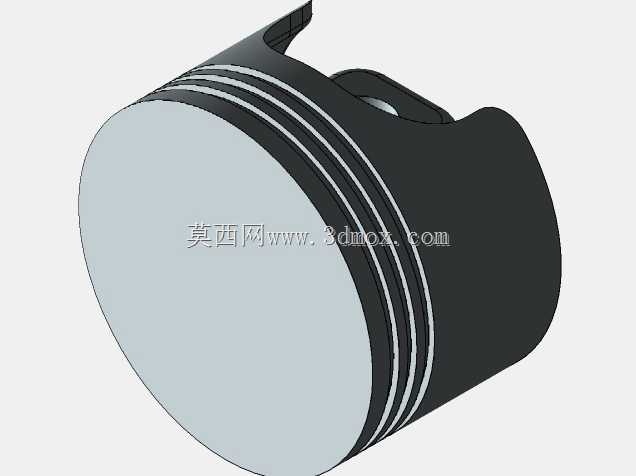

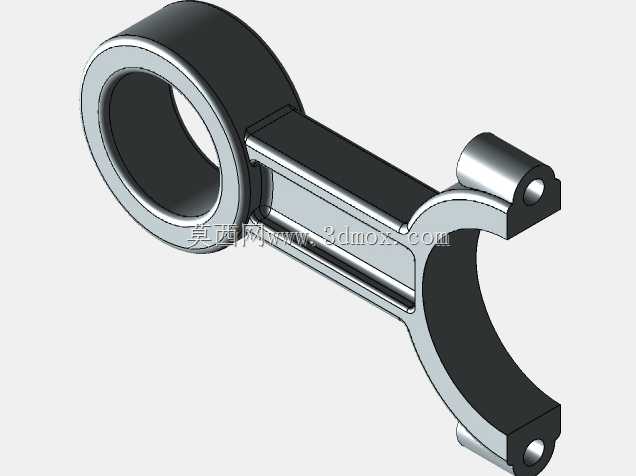

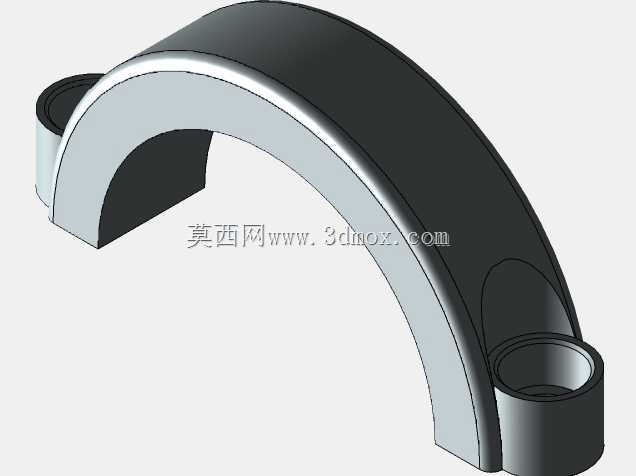

从功能特性上看，活塞头部设置了多道环槽结构，用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免燃气下窜至曲轴箱造成动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用型线优化设计，工作状态下受热膨胀后可与气缸壁保持均匀的配合间隙，避免冷态敲缸、热态拉缸的故障出现。活塞内部的销座结构通过活塞销与连杆小头连接，连杆小头内部预留了衬套安装位，可在工作过程中降低活塞销的磨损速率，延长部件整体使用寿命。连杆杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动过程中的惯性力，降低发动机运转时的振动水平。连杆大头采用剖分式结构，配套轴瓦安装位，可直接与曲轴的连杆轴颈配合，剖分面的定位结构可保证装配时的位置精度，避免连杆盖错位造成轴颈偏磨。

设计过程中首先需要匹配对应气缸的缸径参数，确定活塞的整体外径尺寸，头部环槽的宽度、深度需要匹配标准活塞环的规格尺寸，保证密封组件的互换性。活塞销孔的同轴度、销孔与活塞轴线的垂直度需要严格控制形位公差，避免工作过程中出现偏载造成活塞销异常磨损。连杆大小头孔的中心距是决定发动机压缩比与冲程的关键参数，设计时需要结合曲轴曲柄半径、气缸体高度尺寸做匹配校核，保证活塞到达上止点时的余隙高度符合设计要求，避免碰撞气门或气缸盖。安装边界方面，活塞外径与气缸内壁的配合间隙需要根据材质的热膨胀系数设定，铝合金活塞的冷态间隙通常控制在缸径的千分之零点五到千分之一区间，活塞销与销座、连杆小头衬套的配合采用分组选配的方式，保证常温下有合适的紧度，工作温度下可保持正常的转动间隙。连杆大头的宽度尺寸需要匹配曲轴连杆轴颈的长度，装配后连杆需要有合适的轴向窜动间隙，避免运转过程中出现卡滞。整个组件的重量需要做分组匹配，同一台发动机上装配的活塞连杆组件重量差需要控制在工程允许范围内，避免曲轴运转时出现过大的不平衡量。

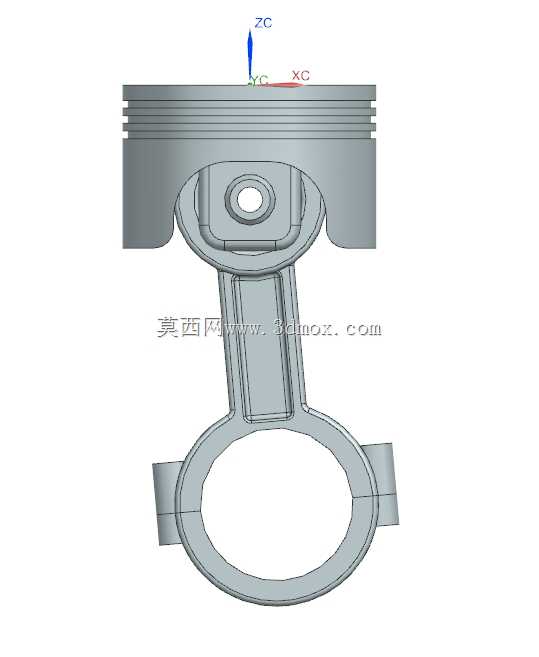

从实际应用的细节来看，活塞顶部的燃烧室形状需要匹配气缸盖的燃烧室结构，保证混合气形成与燃烧过程的组织效率，图中展示的平顶活塞结构适配楔形或浴盆形燃烧室，结构简单加工方便，适合小排量通用动力机型使用。连杆大头的连接螺栓需要采用高强度合金钢材质，按照规定扭矩与转角法紧固，避免工作过程中螺栓断裂造成发动机严重损坏。组件装配时需要注意活塞的安装方向标记，连杆的喷油孔方向需要对准发动机的主承压侧，保证工作过程中活塞销与缸壁得到充分的润滑冷却。
