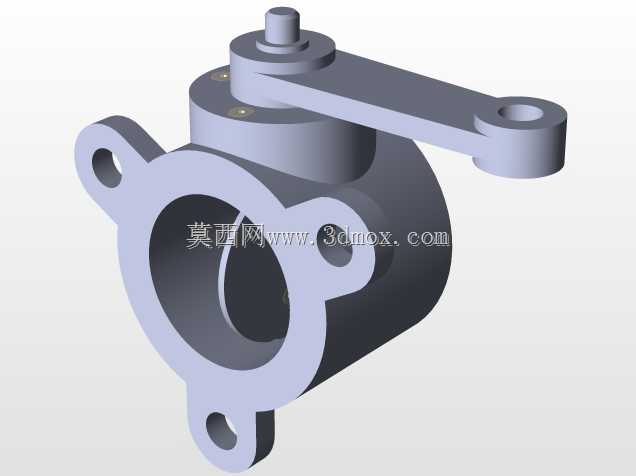

带手动操作摇臂的法兰式旋塞阀结构

　　在中小口径低压流体输送管路系统里，这类带手动操作摇臂的法兰式旋塞阀，常被用在给排水、低压燃气输送、小型化工介质支路等需要快速通断管路的场景，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，不需要多圈旋转手轮，扳动摇臂到90度位置就能完成全开或者全关动作，很适合安装在操作空间局促、需要快速切断介质的管路节点上。从结构设计来看，阀体采用三耳法兰式结构，三个带安装通孔的连接耳沿阀体中腔圆周均匀分布，安装时不需要配对整体法兰圈，直接通过螺栓穿过耳孔就能把阀体固定在管路对接端，能有效压缩安装占用的轴向空间，适配管路间距较小的布设场景；阀体中腔为直通式流道，流道内壁做了圆弧过渡处理，介质流经时的局部阻力比直角式截止阀低30%左右，

　　不容易在阀腔内部残留介质，也能减少带颗粒介质对阀体内壁的冲刷磨损。顶部的操作摇臂采用悬臂式结构，摇臂末端做了带通孔的圆头设计，既可以直接手动扳动操作，也能在需要加力的时候穿入加力杆延长力臂，降低操作力度，摇臂和阀芯的连接部位采用方榫配合结构，配合顶部的压紧螺母锁止，能避免长期操作后出现配合间隙导致的开关位置偏移，保证每次扳动到限位位置时，阀芯流道都能和管路流道完全对中，不会出现截流导致的压损异常。阀芯采用锥形塞结构，和阀体内腔的锥面配合精度控制在IT7级，装配时通过顶部的调节螺塞调整阀芯和阀座的配合预紧力，既保证密封面有足够的比压实现低压下的可靠密封，又不会因为预紧力过大导致操作力矩陡增，密封面采用本体材料直接研磨成型，

　　适配无强腐蚀性的常温流体工况，不需要额外加装密封衬套就能满足低压管路的密封要求，后期维护时只需要拆开顶部压盖，取出阀芯重新研磨配合面就能恢复密封性能，维护成本远低于带软密封衬套的同规格阀门。安装边界方面，三个安装耳的孔位中心距按照常用低压管路法兰的孔距适配设计，安装时不需要额外制作转接法兰，直接对接同通径的管路法兰即可，阀体轴向总长度比同通径的法兰闸阀短近四分之一，在管路布设时能减少弯头、短节的使用量，降低管路整体的材料成本；摇臂的转动平面和阀体流道轴线平行，安装时要预留出摇臂90度转动的空间，避免摇臂转动时和周边管路、支架发生干涉，摇臂的两个极限位置分别对应阀门全开、全关状态，不需要额外设置行程指示标记，

　　操作人员通过摇臂的朝向就能直观判断阀门的开关状态，能有效避免误操作。在实际工况使用中，这类旋塞阀不适合用来做流量调节，长期处于半开状态时，高速流动的介质会持续冲刷阀芯密封面，导致密封面出现冲蚀沟痕，最终引发密封失效，因此设计选型时通常只将其作为管路切断阀使用，全开时流道完全贯通，压损极小，全关时锥面密封能实现可靠截断，适配常温下的水、非腐蚀性气体、低粘度油品等介质的管路控制场景。建模过程中，需要重点保证阀芯锥面和阀体腔锥面的同轴度公差，同轴度偏差超过0.02mm就会导致密封面配合间隙不均，出现内漏问题；三个安装耳的通孔位置度公差也要控制在合理范围，否则安装时会出现螺栓无法穿入的问题，摇臂和阀芯连接的方榫部位要做倒角处理，方便装配时快速对位，顶部的压紧螺塞要预留足够的调节余量，来抵消密封面长期磨损后产生的配合间隙，延长阀门的整体使用寿命。
