微型单点梁式称重传感与数字放大组件

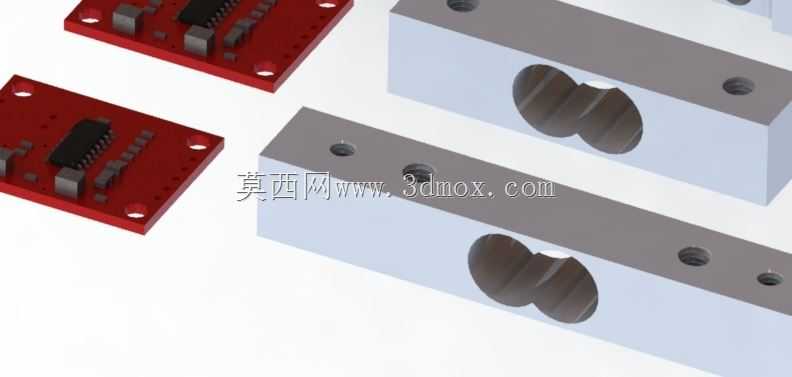

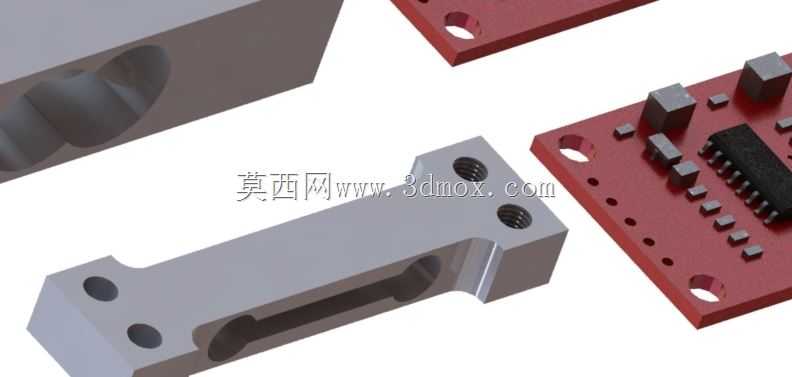

　　在小量程力值检测场景中，单点梁式称重结构一直是桌面级称重、小型物料分装、实验台载荷测试等场景的核心检测部件，本次呈现的组件包含三档不同量程的单点梁式称重本体与配套的数字信号放大板，覆盖从百克级到十公斤级的常见小载荷检测需求。从实际应用场景来看，小量程款可直接集成到桌面电子秤、小型3D打印耗材余量检测装置、实验室精密配料工位中，中等量程款适配小型快递揽收点的便携称重设备、电商小件打包工位的在线检重结构，最大量程款可用于小型仓储的料盒载荷监测、自动化产线末端的小件重量分选工位。配套的数字放大板直接与称重梁的应变片输出端对接，无需额外搭建信号调理电路，可直接将毫伏级的应变信号转换为可被单片机、PLC直接读取的数字信号，省去了传统称重方案中信号放大、AD转换、滤波校准的外围电路设计工作，大幅缩短小型力值检测设备的开发周期。

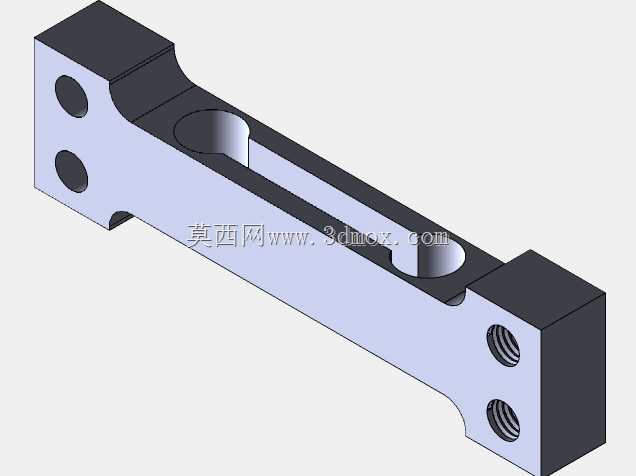

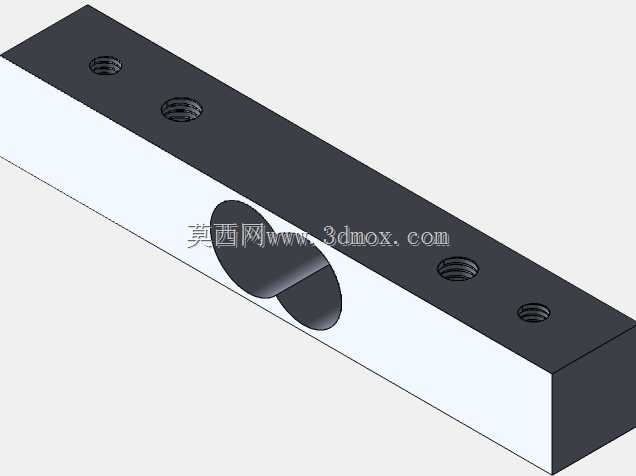

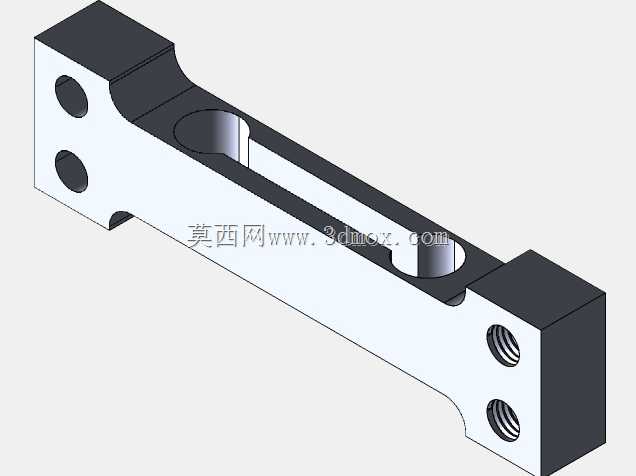

　　从结构设计思路来看，称重梁采用平行梁式的弹性体结构，梁体中部加工有对称的应力集中孔，应变片贴装在孔位周边的应力均匀区域，这种设计可以让载荷施加时梁体的形变集中在贴片区，避免安装面的附加应力影响检测精度，梁体两端的安装孔采用对称排布，安装时可通过螺栓直接固定在设备的安装基座上，载荷施加端位于梁体的自由端，配套的安装定位面做了平面度处理，避免安装倾斜带来的侧向分力干扰检测结果。三档不同量程的梁体外形尺寸保持一致的安装孔位间距，仅在梁体的壁厚、应力集中孔的尺寸上做差异化设计，这种同安装边界的系列化设计可以让设备开发者在调整量程时无需修改安装结构，直接替换对应量程的传感梁即可完成适配，大幅降低设备改型的结构设计工作量。

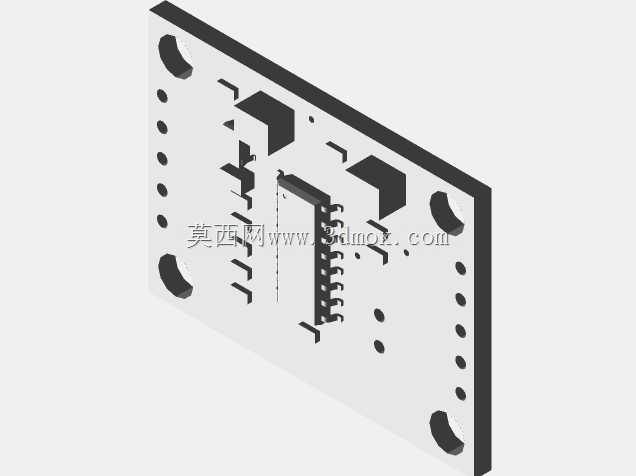

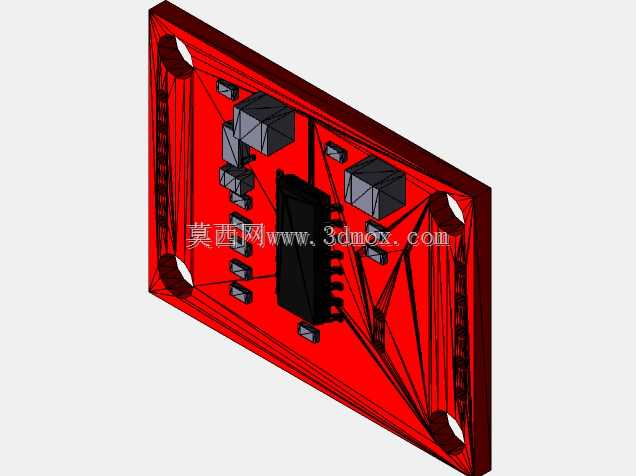

　　配套的数字放大板采用红色PCB基材，板载信号调理芯片、AD转换模块与通讯接口，板上的安装孔位与传感梁的安装区域做了适配，既可以直接贴装在传感梁的旁侧安装位，也可以通过引线延长安装到设备的电控仓内，板上预留的校准触点可在设备组装完成后直接进行零点校准与量程标定，无需拆解设备结构。从安装边界来看，传感梁的整体外形为长方体结构，安装孔的中心距、孔位直径都做了标准化设计，适配市面上常见的小型称重设备安装工位，放大板的外形尺寸小于传感梁的安装面尺寸，不会额外占用设备的安装空间，板上的接线端子采用卧式排布，接线后线缆可沿设备内壁走线，不会突出到设备的操作区域。

　　在实际选型使用时，需要注意传感梁的安装面要保持刚性固定，避免安装基座的形变传递到梁体上影响检测精度，载荷施加方向要与梁体的形变方向保持一致，避免侧向载荷、扭转力矩作用在梁体上，长期使用时要避免超过量程的冲击载荷作用在梁端，防止弹性体产生塑性形变导致检测精度失效。配套的放大板在接线时要注意供电电压的稳定性，避免电源纹波过大影响信号输出的稳定性，校准过程要在梁体安装固定完成后进行，避免安装应力变化导致零点漂移。这套组件的结构设计充分考虑了小型设备的集成需求，没有多余的结构冗余，所有安装特征都围绕快速集成、稳定检测的需求设计，对于需要快速搭建小量程力值检测系统的结构开发者来说，可直接参考其安装尺寸完成设备的安装位设计，无需额外进行弹性体的应力仿真与信号电路的开发工作。
