克里奥铆钉配套夹具三维结构设计

在各类钣金连接、小型结构件铆接装配的作业场景里，这类配套夹具的作用不可替代，它主要配合铆钉完成压装过程中的工件定位、夹持固定，避免铆接过程中工件移位、铆钉偏斜，最终保障铆接点位的连接强度与装配精度。日常在低压电气柜装配、小型五金件加工、非标设备机架拼接的工位上，经常能见到这类结构的身影，它不需要复杂的动力源配套，既可以配合手动压铆钳使用，也能安装在小型气动压铆设备的工作台上作为定位工装，适配不同厚度的板材铆接需求。

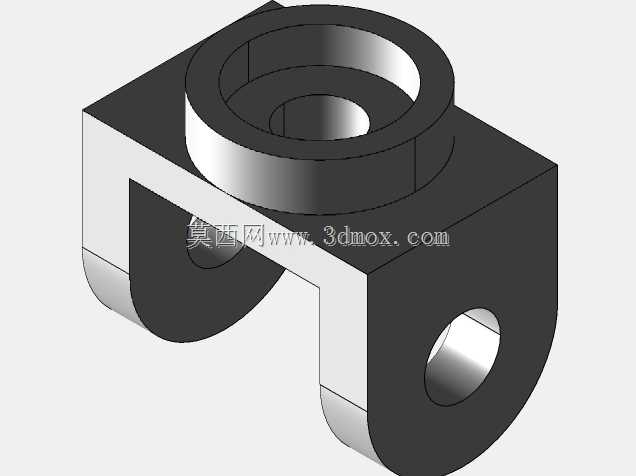

从功能特性上看，这个结构的设计完全围绕铆接作业的实际痛点展开：顶部的环形同轴凸台是压装时的受力基准面，压铆设备的压头下行时，会精准贴合这个环形端面，把下压力均匀传递到铆钉轴线方向，不会出现偏载导致的铆钉墩头变形不均问题；下方的U型开口槽是工件避让空间，作业时待铆接的板材可以直接卡入这个槽内，槽的内侧端面做了直角清根处理，能贴紧板材的基准边，不需要额外做划线定位就能保证铆钉孔的同轴度；侧面的横向通孔是夹具自身的安装固定孔，可以穿入螺栓把整个夹具锁定在作业台面上，也可以插入定位销和其他工装做快速换型拼接，适配小批量多品种的铆接生产需求。

设计思路上完全遵循工装设计的实用优先原则，没有多余的装饰性结构，所有的几何特征都服务于功能实现：顶部环形结构的内径比配套铆钉的杆部直径大出合理的装配间隙，既不会因为间隙过小导致铆钉卡滞，也不会因为间隙过大造成铆钉压装时倾斜；U型槽的开口宽度参考了常规铆接板材的最大厚度做冗余设计，槽的两个侧壁厚度做了等强度校核，在长期承受压装冲击力的情况下不会出现侧壁张开变形；底部两个圆弧过渡的支脚，既减少了夹具和安装台面的接触面积，降低了安装面平面度不足带来的放置不稳问题，也避免了直角棱边在作业过程中划伤操作人员的手部。

从安装边界和尺寸配合的角度看，这个夹具的整体外形属于紧凑型设计，不会占用过多的工作台面空间，顶部环形凸台的高度经过匹配计算，压头下行到极限位置时，凸台端面刚好能把铆钉墩头压到标准成型高度，不会出现过压导致的板材压痕，也不会因为压合量不足导致铆钉连接松动。侧面安装孔的中心高和常规压铆设备的工作台T型槽间距做了适配，不需要额外制作过渡转接板就能直接安装固定；U型槽的深度覆盖了常规铆钉的长度范围，不同长度的同规格铆钉都能在这个夹具上完成压装作业，不需要频繁更换工装。在实际建模过程中，所有配合面都做了公差适配的结构预留，环形基准面的平面度、安装孔的同轴度、U型槽内侧的垂直度都按照工装夹具的常规精度等级做了特征约束，加工时只需要按照常规的铣削、钻削工艺就能完成制造，不需要特殊的加工设备，后期维护也十分简便，长期使用后如果基准面出现压痕变形，只需要重新铣平顶面就能继续使用，不需要整体更换夹具。
