单轴转子支撑固定装配结构

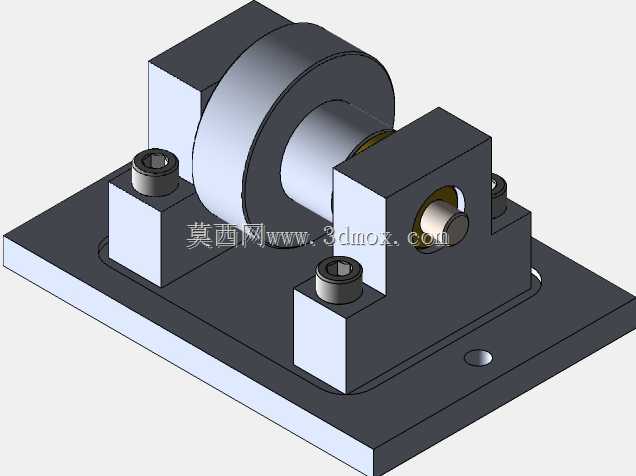

这套单轴转子支撑结构，常出现在小型动力传输、实验教学演示、低速回转机构的配套设计中，不少教学场景下的轮系演示台、小型物料输送的从动辊组、简易动力输出单元都会用到同类支撑逻辑。从实际装配逻辑来看，整套结构以一块带安装沉孔的矩形底板作为承载基准，底板上的沉孔用于穿装固定螺栓，可将整个组件稳固锁附在设备机架或者安装平台上，避免转子运转时产生共振偏移。两侧的立式支撑座通过内六角圆柱头螺钉直接锁紧在底板上，两个支撑座的同轴度是设计时需要优先保证的核心公差，一旦同轴度超差，转子轴转动时会出现卡滞、磨损加剧的问题，严重时甚至会导致轴件弯曲变形。中间的回转主体由轴件和轮状转子构成，转子与轴之间采用过盈配合加径向顶丝的固定方式，既可以保证扭矩传递的可靠性，也方便后期维护时拆卸更换易损件。支撑座与轴的接触位置镶嵌有滑动衬套，衬套材质多采用锡青铜或者自润滑复合材料，能够在无额外润滑的工况下承受一定的径向载荷，降低轴件转动时的摩擦阻力，延长整套组件的使用寿命。设计时首先要确定转子的额定回转直径，以此倒推两个支撑座的中心高度，保证转子转动时不会与底板产生干涉，同时要预留出足够的安全间隙，避免加工误差导致转子剐蹭底板。支撑座的厚度需要根据轴的径向载荷计算确定，壁厚过薄会导致支撑刚性不足，运转时产生振颤，壁厚过厚则会增加不必要的材料成本和整体重量。底板的厚度同样需要结合整体载荷设计，太薄的底板在锁紧安装螺栓时容易产生翘曲变形，直接影响两侧支撑座的同轴度精度。安装边界方面，整套组件的长宽尺寸由底板的外形决定，安装孔的孔距需要匹配常用的机架安装孔位标准，方便用户直接替换安装，不需要额外二次加工安装面。轴的外伸端预留有传动件安装位，可以安装同步带轮、联轴器或者手轮，适配不同的动力输入输出需求，比如在教学演示场景下，外伸端装手轮就可以手动转动演示转子的回转特性，装同步带轮就可以连接电机实现动力驱动。在实际选型使用时，需要根据实际工况的转速、载荷大小确认衬套的材质和轴的热处理工艺，高转速工况下可以将滑动衬套替换为微型滚动轴承，进一步降低转动阻力和温升，重载工况下则需要加大轴的直径，提升支撑座的壁厚，保证结构刚性。整套结构的零件数量少，加工工艺性好，除了衬套和标准紧固件之外，其余零件都可以采用普通碳钢铣削加工完成，加工成本低，装配难度小，不需要专用工装就可以完成整套组件的组装，非常适合用于机械结构教学演示、小型非标设备的回转单元设计参考，也可以作为基础组件直接集成到小型回转设备中，缩短设备的设计研发周期。
