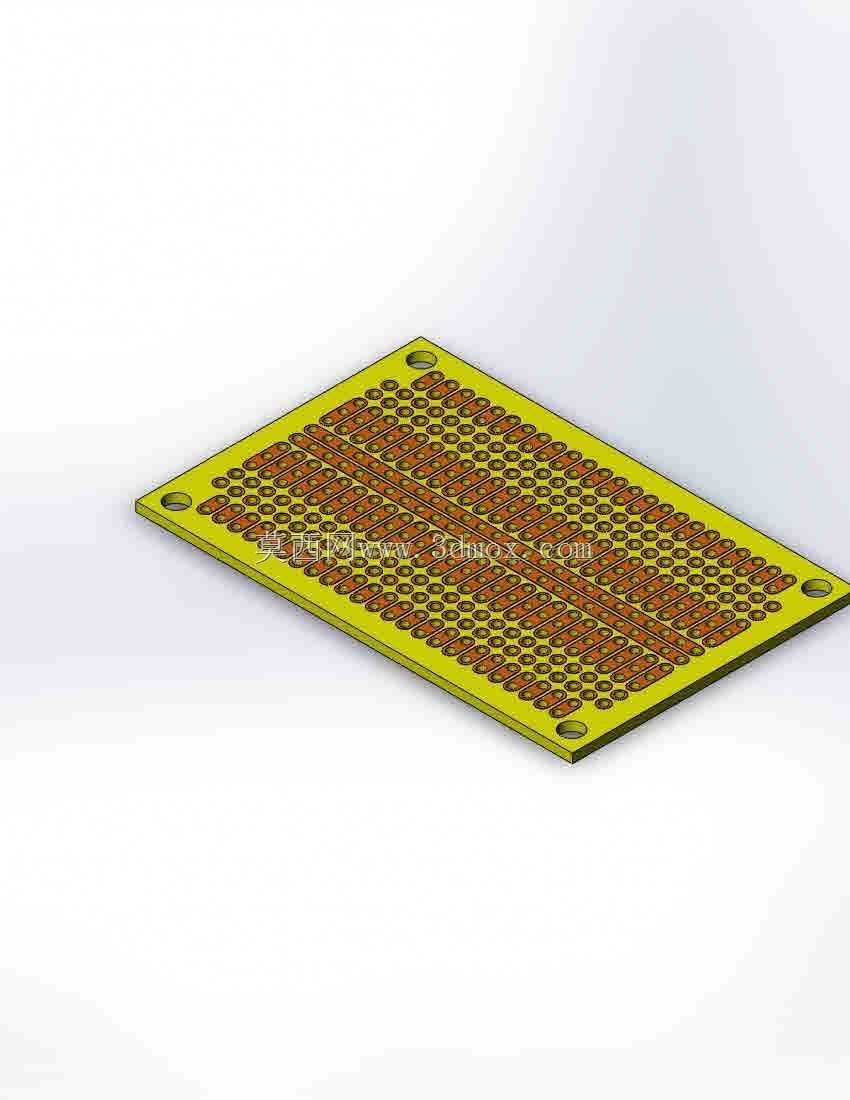

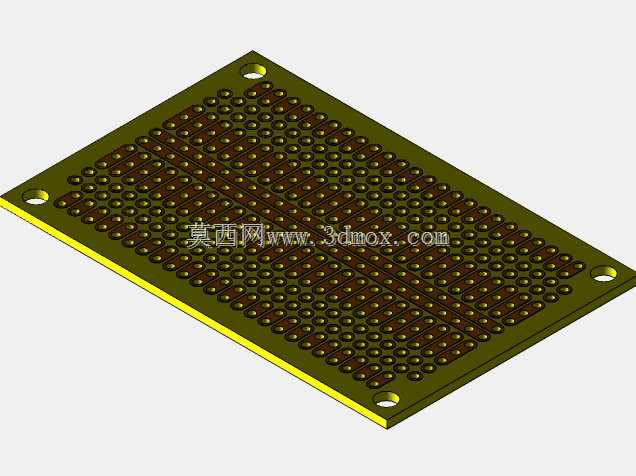

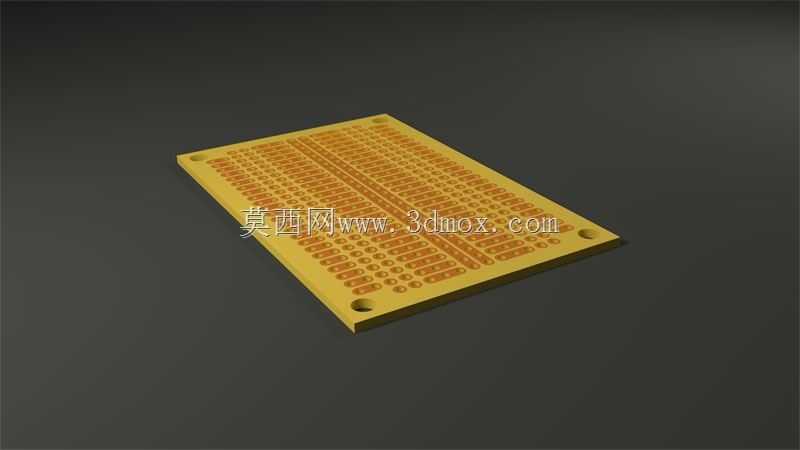

原型制作通用多孔万用电路板结构

日常电子原型开发环节里，这类多孔小板是电子工程师、硬件创客接触频率极高的基础载体，不用提前定制专用PCB，就能快速完成分立元件、小型贴片元件的搭焊验证，省去开板打样的等待周期，特别适合早期功能验证、学生课程设计、小型电子装置临时改装这类场景。从结构设计上看，板体采用规整矩形布局，四个边角预留了标准安装孔，孔位尺寸适配常用的M3规格螺丝，不管是固定在塑料外壳的螺柱上，还是卡在实验台的通用安装支架里，都能快速完成定位，不会出现孔位错位需要二次扩孔的问题。板身的焊盘采用等间距矩阵排布，标准2.54mm间距完全兼容直插元件的引脚尺寸，不管是常用的色环电阻、陶瓷电容、直插三极管，还是排针、接线端子这类接插件，都能直接插入焊盘完成焊接，不需要额外调整引脚间距。中间区域预留的长条状连通铜箔，是专门给电源、信号总线这类需要长距离连通的线路设计的，不用逐点飞线就能完成主干线路的连接，能大幅减少原型搭建时的飞线数量，降低虚焊、线路短路的概率。板体基材选用常规FR-4环氧玻璃布层压板，厚度控制在1.6mm，这个厚度既能保证焊接时的板体刚度，不会因为电烙铁高温出现明显形变，又能适配常规的板对板连接器、排座的插合深度，不会因为板太厚导致元件引脚插不到位，或是板太薄在插拔接插件时出现板体弯折。从实际使用的边界条件来看，这类板的适用场景覆盖了低压小信号的电子电路验证，工作环境温度在常规工业级温度区间内都能稳定使用，焊盘的铜箔厚度满足常规手工焊接的热容量要求，不会因为短时间电烙铁加热出现铜箔脱落的问题。设计时特意将安装孔与边缘焊盘预留了足够的安全距离，固定螺丝时不会触碰到边缘的焊接点位，避免出现螺丝压接线路导致短路的隐患。板体边缘做了轻微的圆角处理，没有尖锐的毛刺，拿取、安装时不会划手，也不会刮伤配套的外壳内壁。在做三维结构适配的时候，要注意板上元件的最高凸起高度，比如电解电容、电位器这类高度较高的元件，要和外壳内壁预留至少1mm的安全间隙，避免组装时元件被外壳压损；同时板底的焊接引脚突出长度要控制在1mm以内，避免引脚触碰外壳内的金属屏蔽层造成短路。这类板虽然结构简单，但在原型验证阶段的作用不可替代，不用针对每个临时验证项目单独绘制PCB，能大幅缩短早期功能验证的周期，不管是个人DIY还是企业研发部门的前期原理验证，都是常备的基础硬件耗材。建模的时候要准确还原焊盘的排布间距、安装孔的位置精度，因为很多时候需要把这类板和其他结构件做装配干涉检查，如果孔位、板厚的尺寸有偏差，实际组装时就会出现装不上的问题，比如安装孔位偏了0.5mm，固定螺丝就没法顺利穿入，板厚做厚了0.2mm，配套的卡槽就没法顺利卡入。另外板上的定位缺口、边角的倒角细节也要准确还原，这些细节虽然不影响电路功能，但会直接影响结构装配的适配性。
