保时捷944车门锁销衬套结构设计

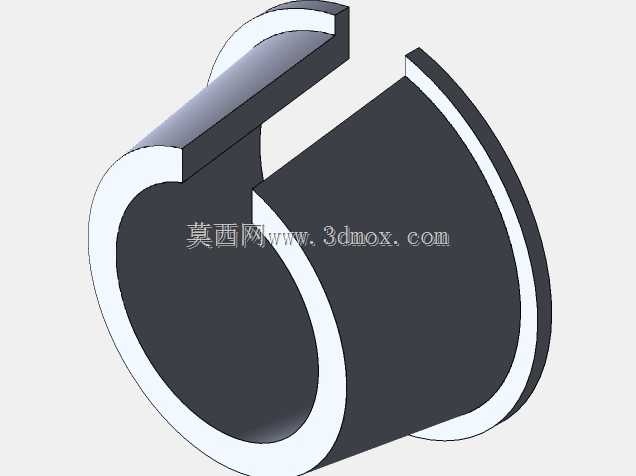

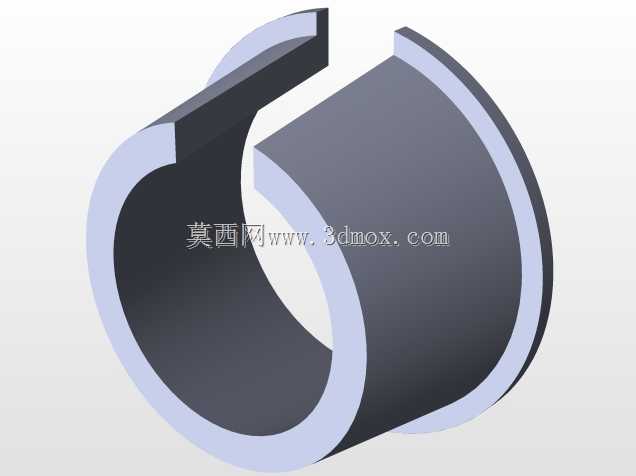

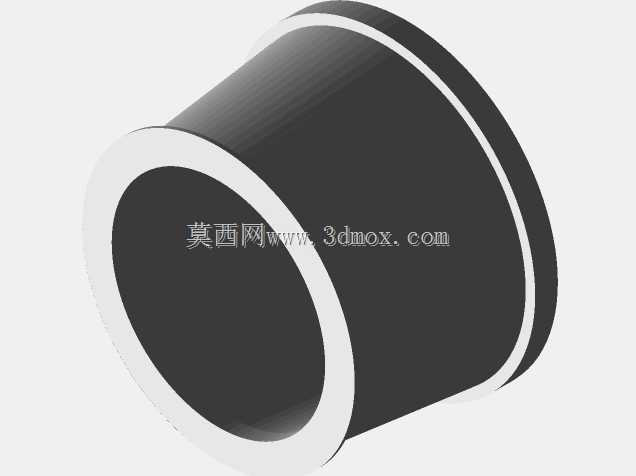

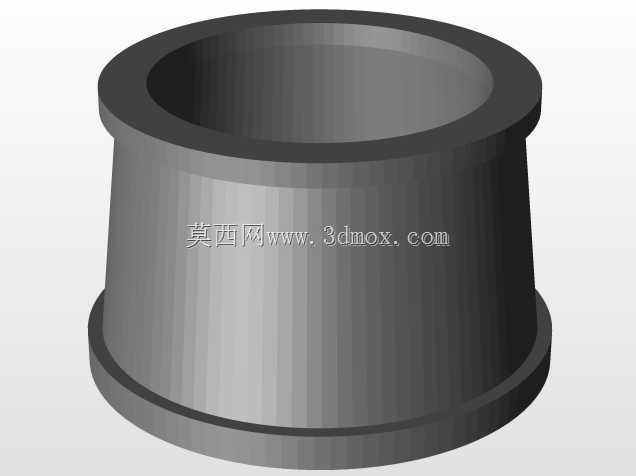

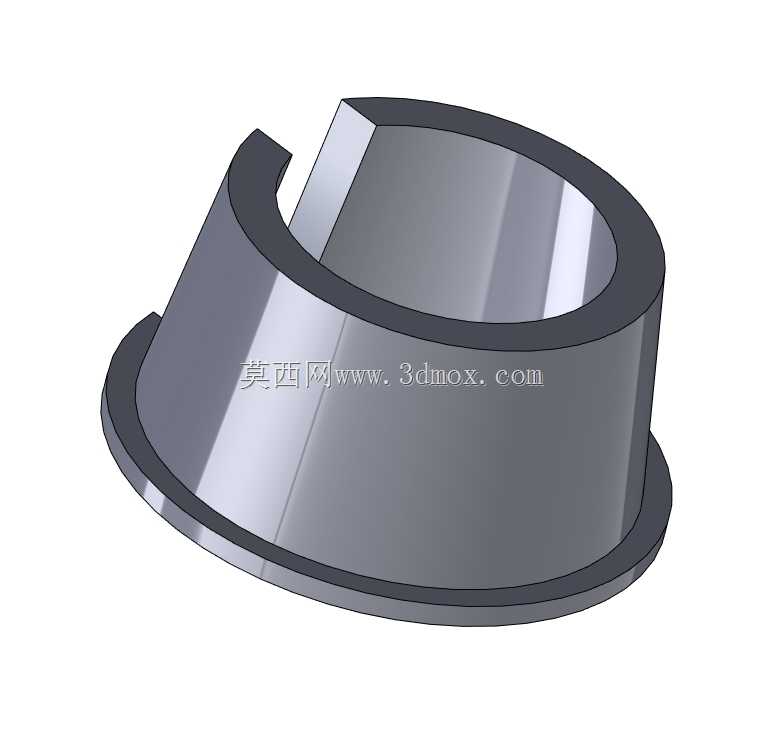

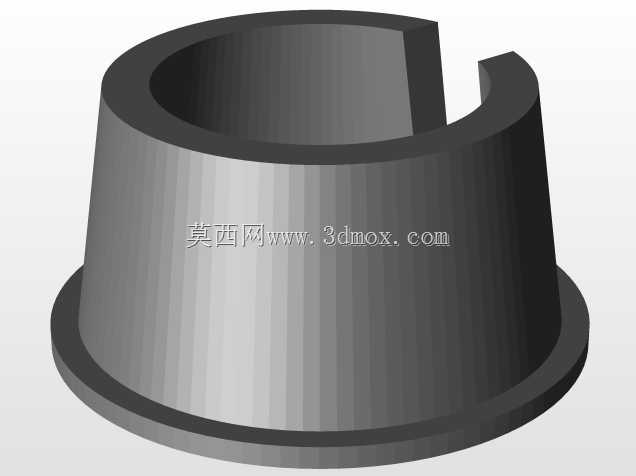

在老款保时捷944车型的车门锁机构维护与改装场景中，锁销衬套是直接影响锁止可靠性的易损配套零件，这类衬套长期承受车门开关过程中的反复冲击、径向挤压力，同时要适配车身钣金与锁体之间的装配公差，原厂橡胶衬套使用年限久了会出现老化塌陷、磨损松旷的问题，直接导致车门锁止对位不准、行驶中出现异响，甚至关锁不到位的安全隐患。这款衬套的整体结构采用带法兰边的锥台形套筒设计，法兰边的作用是在安装时卡在锁销安装座的端面，限制衬套压入后的轴向窜动，避免衬套在长期受力后滑入安装孔内部导致锁销失位；锥台形的外壁设计并非为了外观造型，而是匹配安装孔的导入倒角，压装过程中可以自动找正中心，不需要额外的导向工装就能顺利压入，同时锥面结构在衬套受热膨胀时能提供一定的形变余量，避免环境温度变化导致衬套胀死在安装孔内。衬套的内壁为光滑直孔，与锁销的配合间隙控制在0.1mm到0.15mm之间，这个间隙范围既可以保证锁销活动时无卡滞，又能限制锁销的径向晃动量，消除车门锁扣啮合时的撞击异响。衬套上端的缺口结构是功能设计的核心，这个缺口对应锁体卡扣的卡入位置，当锁销插入锁体后，卡扣可以通过这个缺口直接卡入锁销的环槽内，不需要额外预留避让空间，同时缺口的两个端面可以承受卡扣解锁、锁止时的周向剪切力，避免衬套在长期使用后出现周向转动，导致卡扣对位偏移。从安装边界来看，这款衬套的法兰边外径比安装孔直径大2mm，压入后法兰端面完全贴合安装座的钣金面，不需要额外的固定胶或者卡簧，依靠过盈配合就能实现可靠固定；衬套的总高度比安装孔的深度小0.2mm，压装后不会突出安装座端面，避免与车门内饰板或者锁体外壳产生干涉。在实际装配过程中，因为采用耐磨工程塑料材质，衬套的初始外径比安装孔大0.2mm左右的过盈量，常温下直接压装需要较大的压力，容易导致衬套外壁被刮伤甚至出现开裂，实际操作时可以将衬套放入沸水中加热30秒左右，让材质轻微软化后再快速压入安装孔，冷却后衬套会牢牢胀紧在孔内，不会出现松脱的问题。如果采用3D打印制作这款衬套，需要注意打印层厚控制在0.15mm以内，内壁要做抛光处理，降低与锁销之间的摩擦阻力，同时要选择耐冲击、耐老化的工程塑料材质，避免使用普通PLA材质，防止夏季车内高温导致衬套软化变形。这款衬套的设计没有多余的冗余结构，每一处外形特征都对应实际的装配与功能需求，法兰边解决轴向定位，锥面解决压装导向与热胀余量，缺口解决卡扣避让与周向防转，光滑内孔保证锁销活动顺畅，整体结构紧凑，完全适配保时捷944车型锁销安装位的空间边界，替换老化的原厂衬套后，可以有效恢复车门锁的锁止精度，消除行驶过程中锁机构的异响问题，提升老车整备后的使用质感。在结构设计阶段，需要重点校核衬套的壁厚，过薄会导致衬套承受冲击时容易开裂，过厚则会占用内孔空间，导致锁销插入困难，这款衬套的壁厚控制在1.8mm，既可以满足长期承受冲击载荷的强度要求，又能保证内孔直径与锁销直径匹配。同时衬套的法兰边厚度设计为1.2mm，这个厚度既可以承受压装时的压力，不会出现法兰边被压溃的问题，又不会因为法兰过厚导致锁销的有效插入长度不足，影响锁止的啮合深度。
