适配保时捷944的3D打印换挡护套结构设计

在老款保时捷944的座舱维护与改装场景中，换挡机构周边的皮革靴老化开裂是十分常见的问题，不少车主会误将该部件认作装饰用的靴套，实际上这个位于换挡杆下方的护套，承担着分隔座舱与车身底部空腔的核心作用——车辆行驶过程中，底盘下方的排气管路、传动机构产生的热量裹挟着油雾、烟尘会顺着换挡机构的安装缝隙向座舱内渗透，原厂皮革护套在长期高温、油污侵蚀下会出现硬化、开裂、密封失效的问题，直接导致座舱内出现异味、夏季脚部区域温度异常升高的情况，影响驾乘体验。

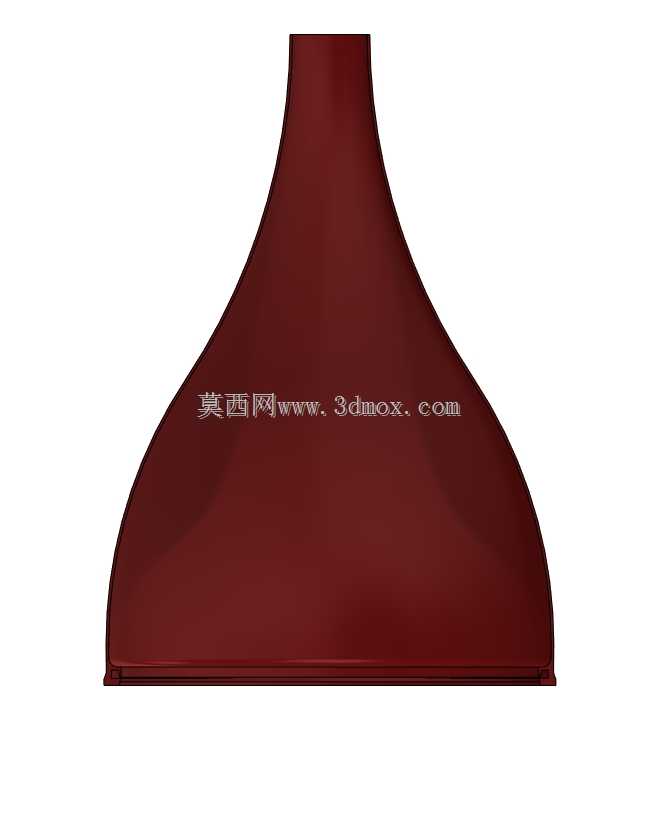

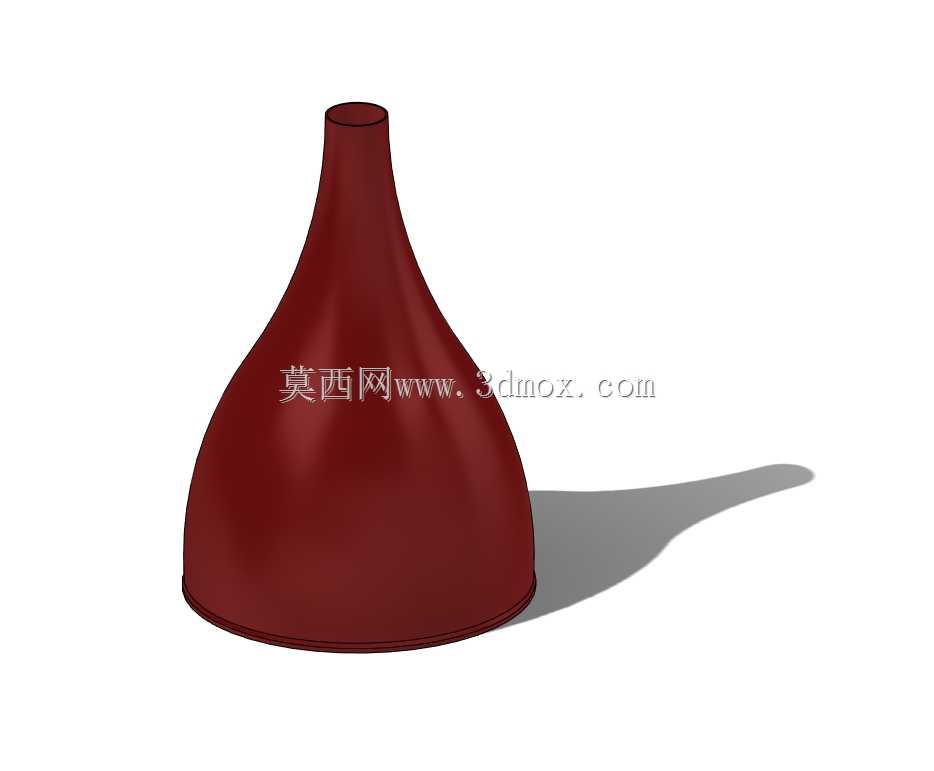

本次设计的换挡护套，针对保时捷944原厂换挡机构的安装边界做了全尺寸适配，建模阶段先通过实车扫描获取换挡基座的安装孔位坐标、换挡杆的全行程摆动范围，确保护套安装后不会干涉换挡操作：在换挡杆挂入1挡、倒挡等极限位置时，护套的褶皱变形量预留了15%的冗余量，不会出现拉扯、卡滞的情况。护套的上沿采用与换挡杆基座匹配的翻边结构，安装时可以直接卡入原厂的压条槽内，不需要额外打孔或者修改原车结构，下沿则贴合车身地板的钣金型面，做了一圈唇边密封结构，配合3D打印TPU或者TPE材料本身的弹性，可以完全贴合钣金的不平整面，阻断烟雾、油雾的渗透路径。

材料选型上优先推荐邵氏硬度85A的TPU材料，这类材料的耐温范围在-40℃到120℃之间，完全可以应对车身底部靠近排气管位置的持续高温环境，同时材料本身的耐油、耐老化性能优于原厂的人造皮革，长期使用不会出现硬化开裂的问题；如果追求更接近原厂皮革的触感，也可以选用同硬度的TPE材料，表面可以做哑光皮纹处理，和座舱内的原厂内饰风格匹配度更高。

设计过程中特意规避了复杂的倒扣结构，整个护套采用一体化打印设计，不需要添加支撑结构，家用FDM 3D打印机就可以直接制作，打印层厚设置在0.2mm时，打印完成后只需要去除底部的少量打印毛刺就可以直接安装，不需要后续的打磨、粘接工序。护套的褶皱段采用了不等距的波纹设计，靠近换挡杆的位置褶皱间距更小，变形更灵活，靠近安装基座的位置褶皱间距更大，提升整体的结构强度，避免长期反复换挡拉扯导致的褶皱处疲劳断裂。

从实际装车测试的效果来看，这款护套安装后，换挡杆的操作手感和原厂状态一致，没有额外的阻尼感，在连续行驶2小时后，换挡区域的地板温度比皮革套开裂时降低了近8℃，座舱内也没有再出现底盘传来的油雾异味，同时因为TPU材料本身的阻尼特性，换挡时的机构震动传递到换挡杆头的量也有小幅降低，一定程度上提升了换挡的细腻手感。不同于市面上通用型的换挡护套需要裁剪、打胶固定，这款完全匹配944安装位的护套，安装全程只需要拆卸原厂的压条，替换旧的皮革套再重新压回压条即可，整个安装过程不超过15分钟，不需要专业的维修工具，普通车主就可以自行完成更换。

建模时还特意考虑了不同年款944的换挡基座尺寸差异，在安装翻边的位置预留了2mm的调节余量，即使是不同生产批次的车辆，存在小幅的钣金尺寸公差，也可以顺利安装到位，不会出现缝隙过大或者安装不上的问题。护套的整体壁厚设置为1.5mm，既保证了足够的结构强度，不会在安装时被扯裂，又不会因为壁厚过大导致材料过硬、影响换挡的灵活性，褶皱处的壁厚做了0.2mm的减薄处理，让褶皱位置的变形更加柔顺，换挡时不会出现生硬的拉扯感。
