手动平板式快速夹紧工装结构设计

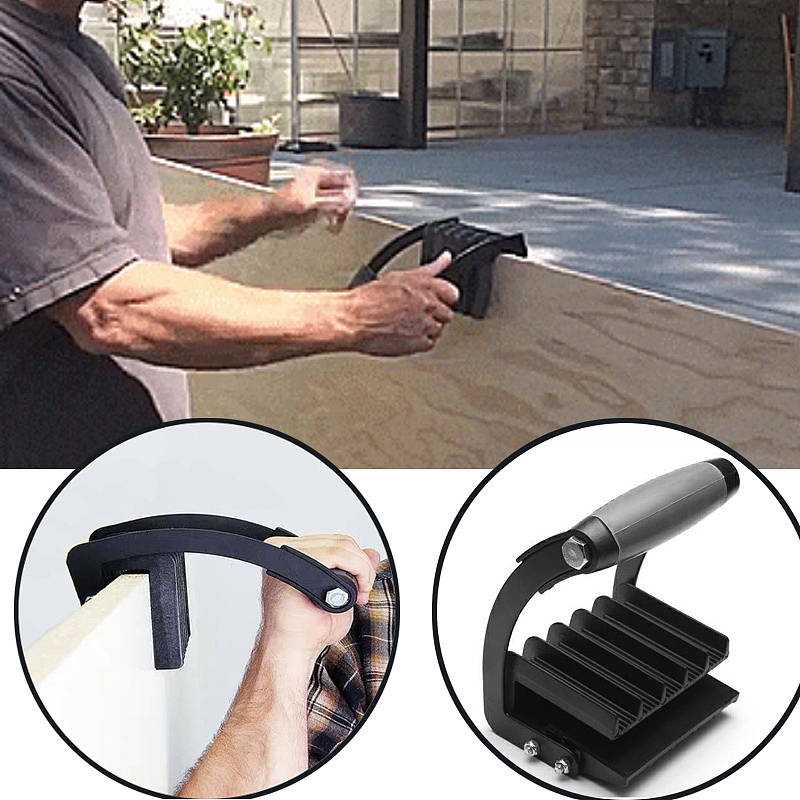

这款手动平板夹紧结构，主要面向小批量工件加工、工位临时装夹、桌面级装配作业场景设计，常见于五金修配工位、小型零件粘接定位、线路板焊接辅助固定、薄型板材裁切定位等场景，相比传统螺旋压紧结构，它的操作行程更短，开合动作可以通过单手握持手柄一次性完成，不需要反复旋转螺杆调整压紧量，在需要频繁取放工件的工位上，能大幅降低操作的动作幅度，减少装夹辅助耗时。

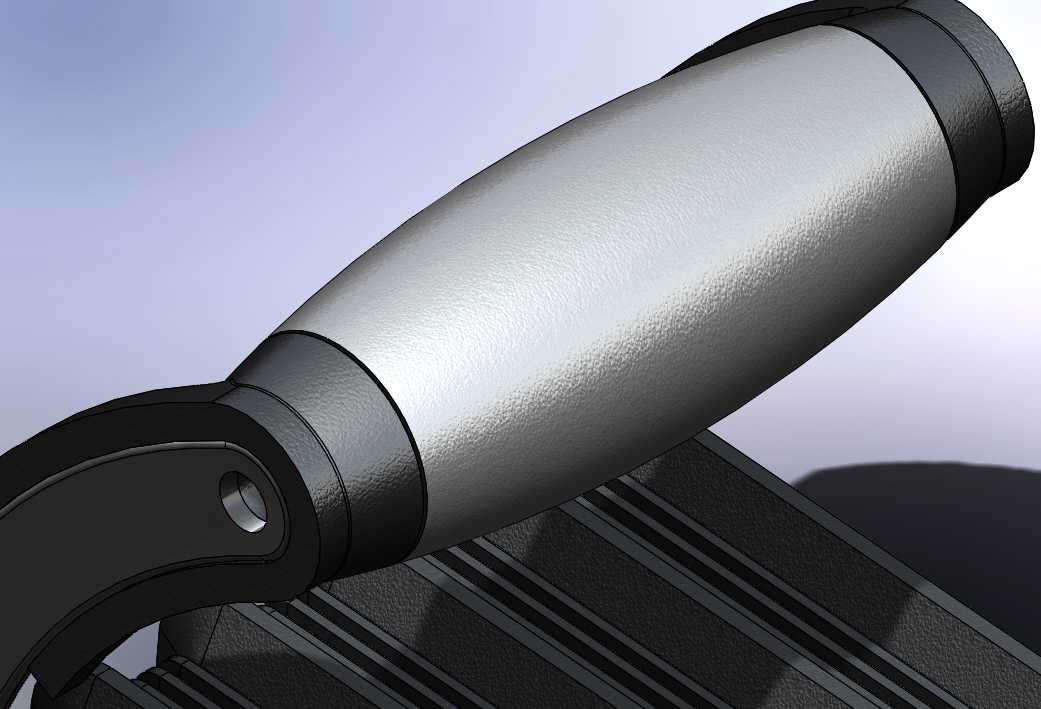

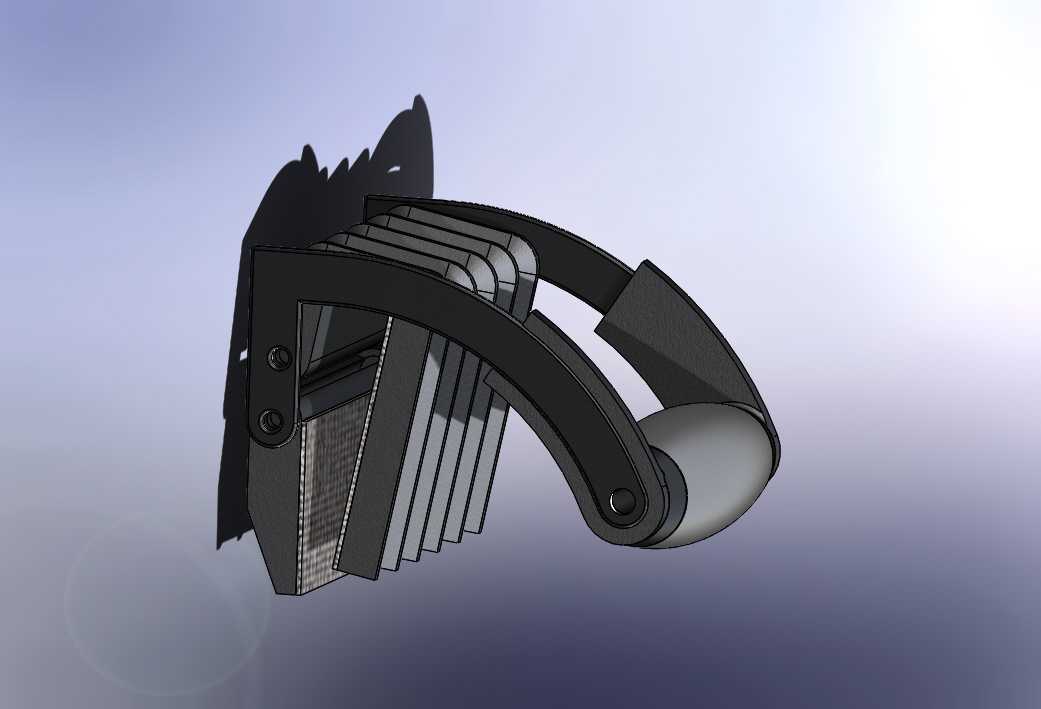

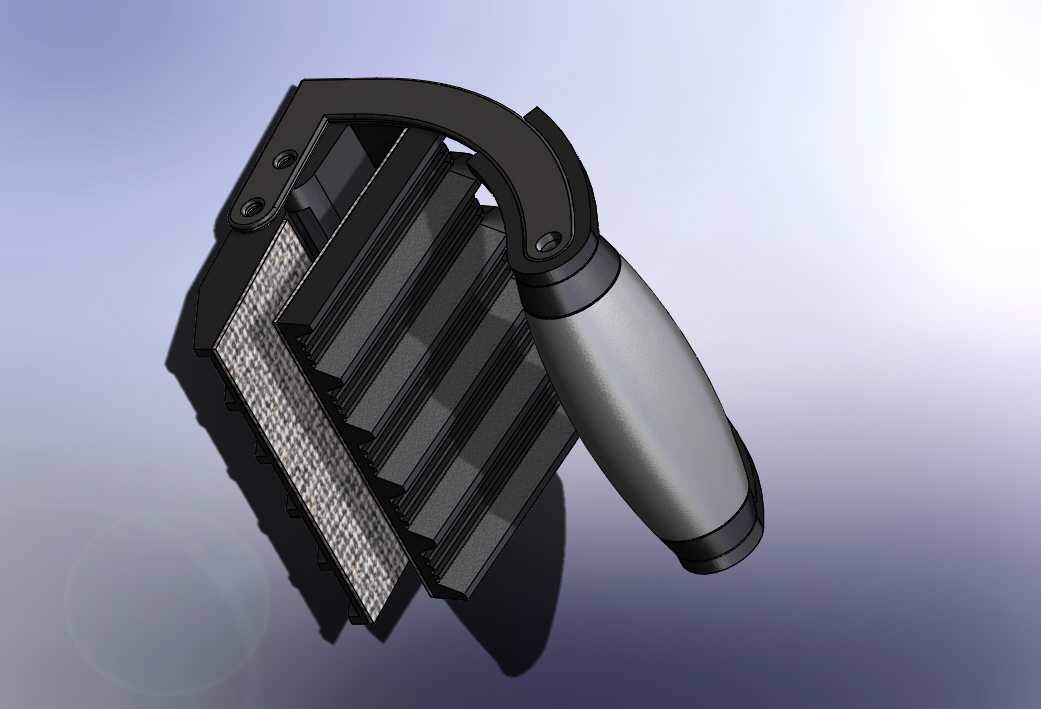

从功能实现逻辑来看，它的压紧力传递依靠杠杆结构完成，手柄握持段做了贴合手掌弧度的曲面造型，表面没有尖锐棱角，长时间握持施力也不会产生明显的硌手感，下压手柄的过程中，铰接点的位置会越过力臂死点，到达锁止位置后，即使手柄受到一定的反向振动冲击力，也不会自行松脱，不需要额外增加锁止销或者紧固结构，就能保持稳定的压紧状态，解锁时只需要向上扳动手柄，就能快速抬起压紧组件，释放被夹持的工件。

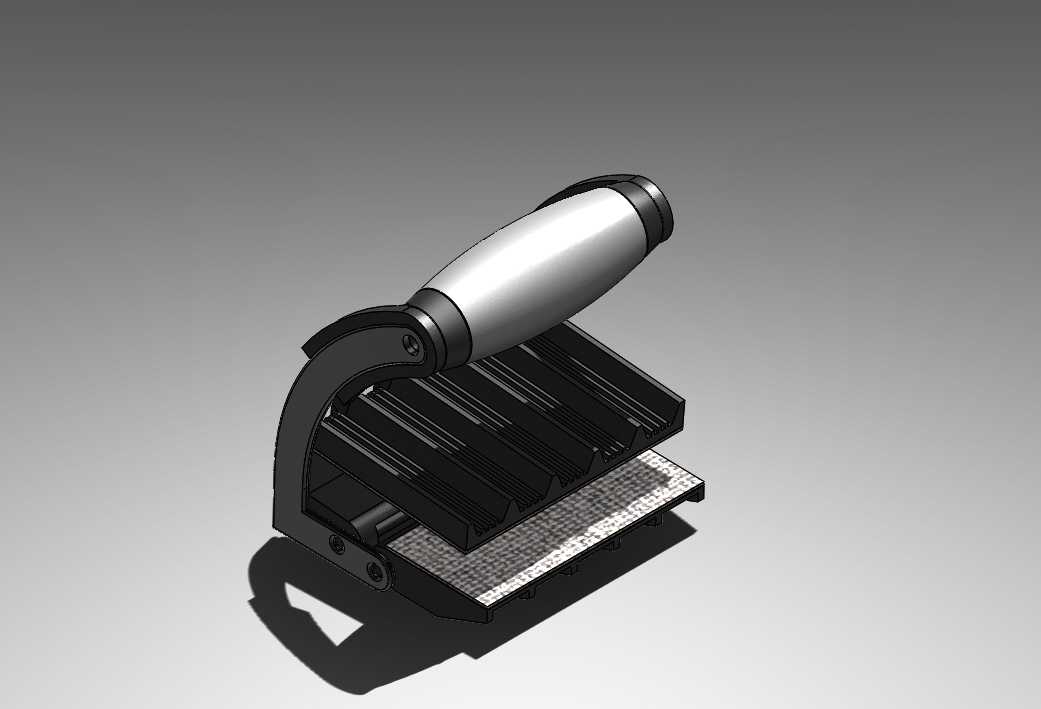

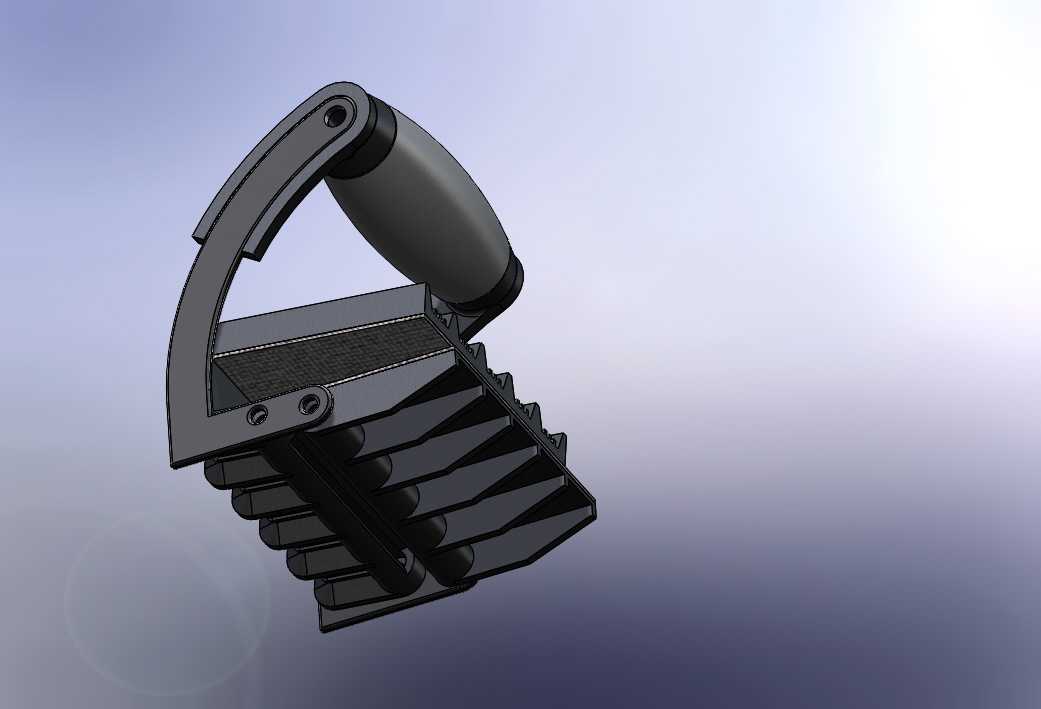

接触工件的压紧面做了密集的齿形防滑结构，齿向垂直于工件可能滑移的方向，即使被夹持的工件表面带有少量油污、或者是表面粗糙度较低的光滑金属板材，也能提供足够的静摩擦力，避免夹紧过程中工件出现窜动；底部的承载平板做了平面度处理，整个承载面的平面度公差控制在0.1mm以内，放置在工作台面上时不会出现明显的翘曲，承载面的边缘做了小尺寸的倒角处理，取放工件时不会刮伤工件表面，也不会划伤操作人员的手部。

设计过程中没有参考现成的定型产品尺寸，完全从实际操作的人机工程角度出发确定各部分比例：手柄的握持长度设置为110mm，适配成年男性手掌的平均握持宽度，施力时力臂长度足够，只需要施加较小的握力就能在压紧面产生足够的夹持力；整个结构的总宽度控制在160mm，总长度在220mm左右，压紧状态下的总高度为130mm，完全打开状态下的高度不超过210mm，不会占用过多的桌面操作空间，安装时只需要在底部平板的四个角预留M6的安装孔位，就可以通过螺栓直接固定在工作台面上，也可以根据使用需求搭配快速压块，临时固定在不同的工位上，不需要复杂的安装调试。

铰接位置的销轴采用间隙配合设计，销轴两端做了挡圈限位，长期反复开合使用也不会出现销轴脱出的问题，铰接转动副的位置预留了微小的储油间隙，日常维护只需要定期滴入少量润滑油，就能保持开合动作的顺畅，不会出现卡滞、异响的问题；压紧组件和底座之间的相对运动轨迹做了限位设计，下压过程中压紧面始终保持和底部承载面平行，不会出现单侧倾斜压紧的问题，不管是夹持整块的平板工件，还是叠加多层薄型工件，都能保证整个接触面上的压紧力均匀分布，不会出现局部压不实、工件翘起的情况。

在实际选型适配的时候，可以根据被夹持工件的厚度调整铰接点的初始位置，这款结构的有效夹紧行程为35mm，能够覆盖绝大多数薄型工件、小型装配组件的装夹需求，如果需要夹持更厚的工件，只需要更换更长的铰接销轴，调整力臂的初始角度，不需要改动整体的结构框架，就能拓展夹紧范围；整个结构的受力部件都采用了等强度设计，在压紧力达到额定值的时候，各部分的应力都远低于材料的屈服强度，长期使用也不会出现结构变形、压紧力衰减的问题，适合在固定工位上长期重复使用。
