6寸洛氏法兰连接旋塞阀三维结构设计

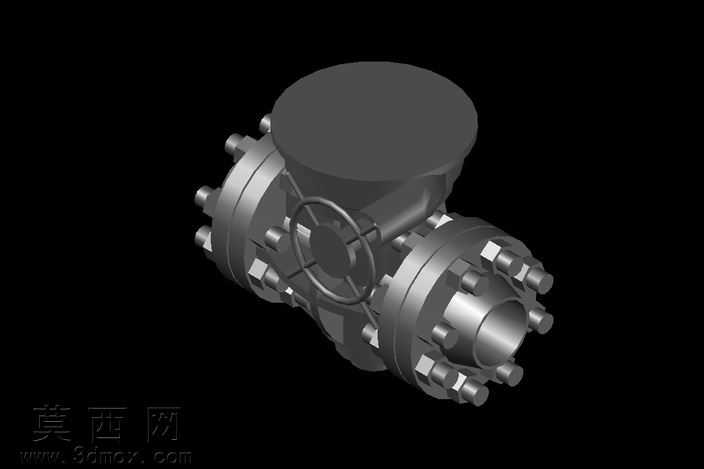

本模型为6寸洛氏旋塞阀的三维参数化建模成果，建模过程严格遵循600ANSIF压力等级的工业设计规范，首先通过基准面定位完成阀体主体的轮廓草绘，采用旋转凸台命令生成阀体的基础流道腔体结构，针对阀体两侧的法兰连接端，按照对应压力等级的法兰标准逐一绘制螺栓孔阵列特征，保证孔位分度圆直径、孔径、孔数完全匹配行业安装要求。模型中部的旋塞启闭件采用带通孔的塞体结构，通过精准的同轴度约束与阀体流道对齐，塞体表面做了模拟研磨面的材质质感处理，还原金属密封面的高精度配合特性。阀体外部的紧固螺栓组采用阵列装配方式完成，每一组螺栓、螺母都做了细节建模，还原螺纹段、六角头的结构特征，同时在阀体顶部的驱动端位置，保留了阀杆安装的轴孔与定位凸台结构，方便后续搭配执行机构模型完成装配扩展。渲染阶段采用金属碳钢材质作为阀体主材质，调整材质的粗糙度、金属度参数还原铸钢件的哑光金属质感，螺栓、螺母等紧固件采用稍亮的镀锌金属材质做区分，密封部位采用深色橡胶材质表现，通过三点布光方案突出模型的结构层次感，将法兰连接结构、旋塞配合面、外部紧固组件的结构关系清晰展现。设计过程中重点考量了阀门的流通能力与密封性能的结构匹配，流道部分做了等径圆滑过渡处理，避免流道突变造成的介质阻力损失，阀体壁厚按照600磅级的压力要求做了对应加厚处理，外部加强筋的位置也参考实物产品做了布局还原，整个模型的装配关系完全符合实际阀门的装配逻辑，各部件之间不存在干涉问题，可用于阀门产品的结构展示、安装模拟以及相关工程设计的参考使用。
