汽车用杠杆式蝶阀组装结构三维设计

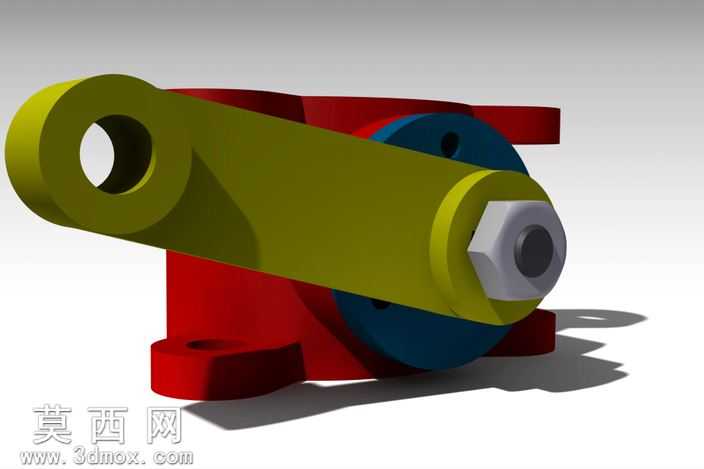

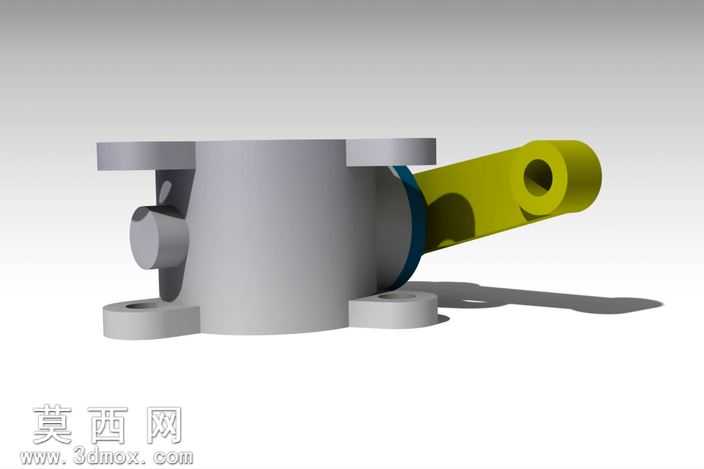

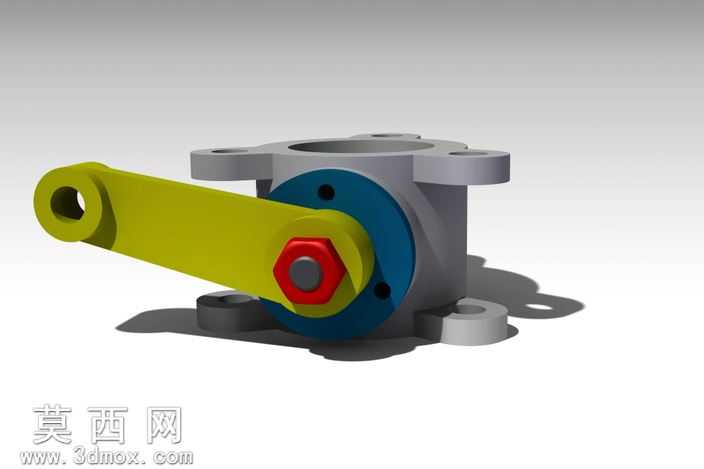

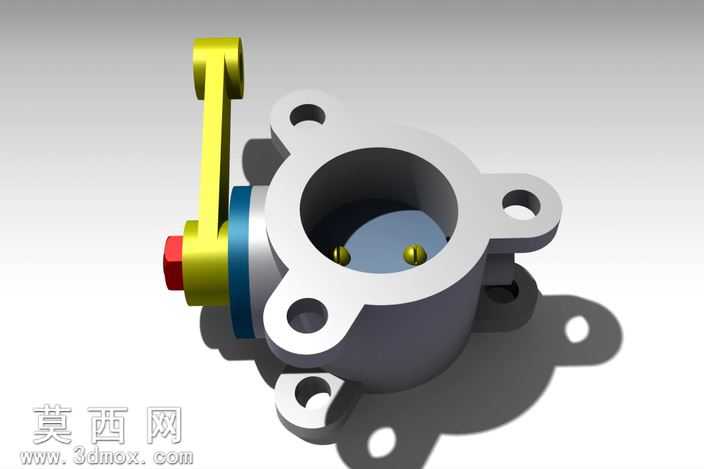

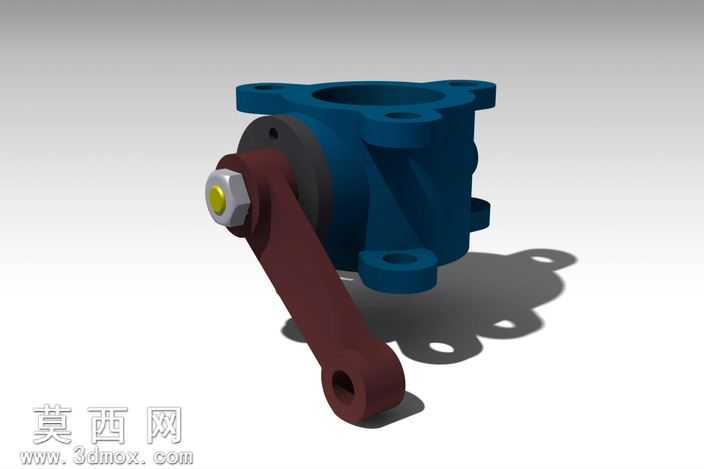

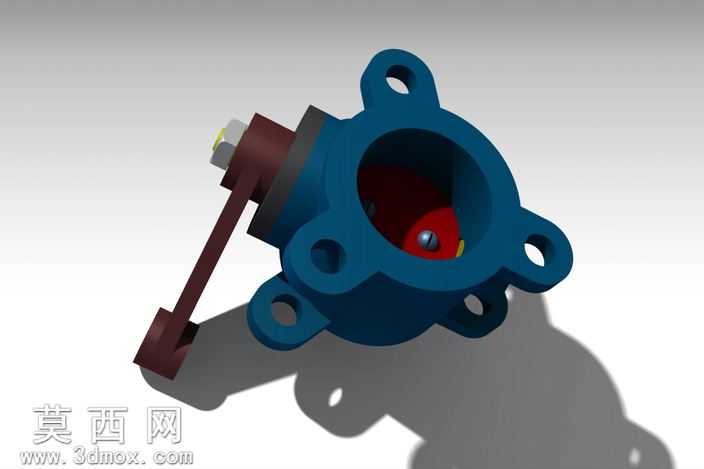

本作品为适配汽车管路系统的杠杆式蝶阀组装三维设计，建模阶段依托主流三维设计软件完成全参数化构建，首先对蝶阀的各组成零件进行独立建模：包含带法兰安装位的灰铸铁阀体，建模时精准还原阀体上的安装孔位、内腔流道的圆弧过渡结构，保证流道截面的规整性以降低流体阻力；其次完成蓝色密封阀座的建模，还原其与阀体的嵌合卡槽结构，保证密封件安装后的贴合精度；随后构建黄色驱动杠杆，建模时兼顾杠杆的受力结构与操作力矩需求，还原杠杆端部的铰接孔、与阀杆连接的扁位结构，确保动力传递路径的结构合理性；同时完成红色锁紧螺母、灰色阀杆、内部蝶板等零件的建模，每个零件的尺寸公差、配合间隙都按照机械设计标准进行参数设定，保证虚拟装配时各零件无干涉、配合关系符合实际装配要求。装配阶段按照实际生产的装配顺序完成组件搭建，先将阀座压入阀体卡槽，再穿入阀杆与蝶板组件，随后安装驱动杠杆并通过锁紧螺母完成轴向固定，装配过程中对转动副添加合理的约束，模拟蝶阀0-90度启闭的转动行程，验证杠杆驱动时蝶板的转动角度与密封面的贴合状态。渲染阶段针对不同零件赋予对应材质：阀体采用哑光铸铁材质，还原金属铸件的细腻颗粒质感；驱动杠杆采用亮黄色工程金属漆材质，突出操作件的视觉辨识度；密封阀座采用深蓝色橡胶材质，表现非金属密封件的哑光弹性质感；锁紧螺母采用红色烤漆搭配金属端面的材质，区分紧固件与其他结构；渲染时采用柔和的影棚光源，添加自然的地面投影效果，清晰展现各零件的结构层次与装配关系。设计过程中重点考虑汽车管路的安装空间限制，将阀体的法兰安装位设计为紧凑式耳轴结构，杠杆的操作角度适配汽车底盘的狭小操作空间，同时兼顾阀门的密封性能与启闭力矩，确保该蝶阀在汽车流体管路中可实现稳定的通断控制，整体模型结构完整，各零件的几何特征、装配关系清晰，可用于阀门结构展示、装配工艺演示以及汽车管路系统的配套设计参考。
