Kavlico PS162适配型压力传感器外壳结构

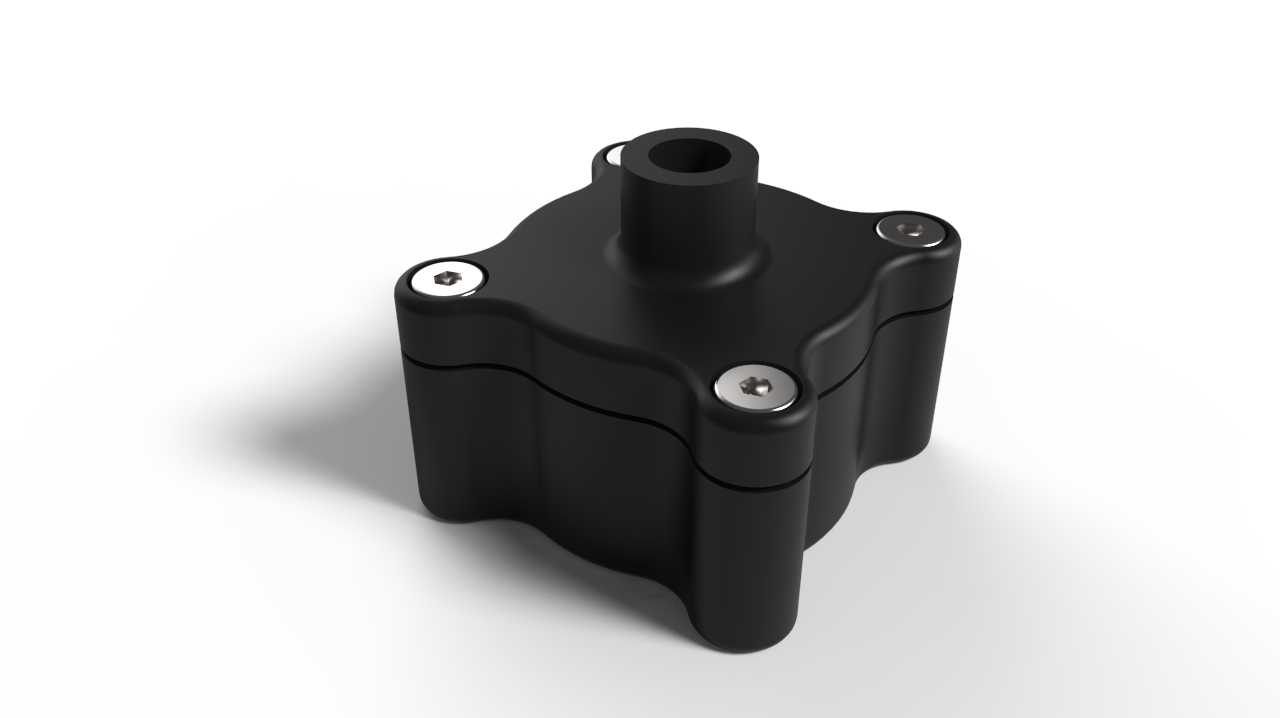

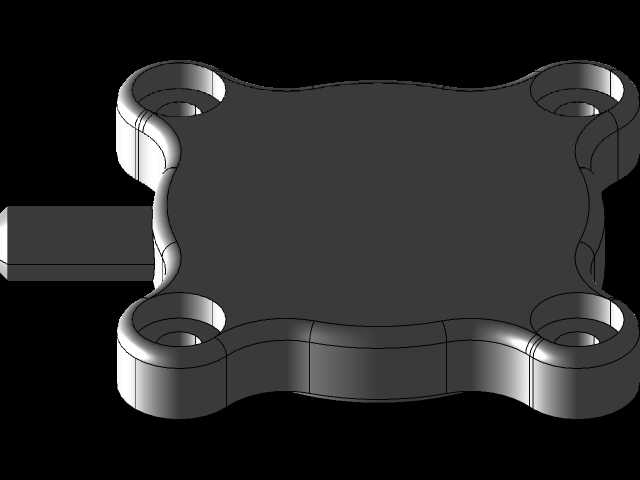

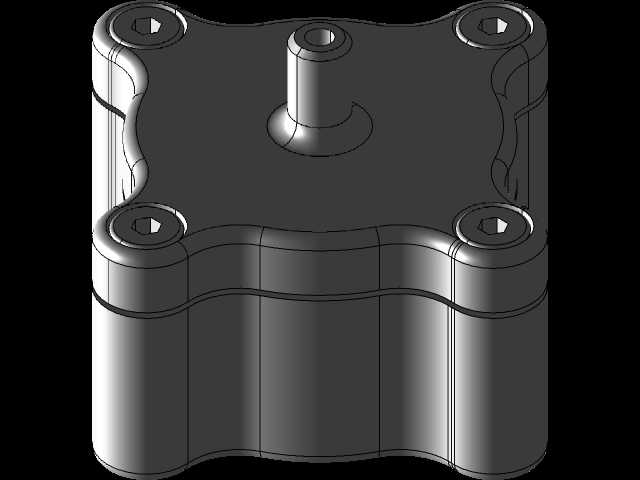

在工业流体压力检测、气动系统状态监控、小型液压回路压力反馈这类场景里，传感器的安装适配性、防护可靠性一直是现场选型的核心考量点，这款适配Kavlico PS162传感芯体的外壳结构，正是针对这类应用场景的实际安装痛点做的定向设计。从实际使用场景来看，这类小型压力传感器常被布置在设备气动控制回路的阀岛旁、小型液压站的支管节点、实验室流体试验台的管路接口处，这些安装位置往往空间局促，部分点位还存在水平、垂直走向的管路交错问题，传统一体式传感器外壳往往需要搭配额外的转接头才能调整安装朝向，不仅增加了管路泄漏点，也会抬升现场安装的物料与人工成本。这款外壳在设计之初就瞄准了这个痛点，将主体拆分为上下两个模制壳体零件，搭配中间的橡胶绝缘层完成组装，没有多余的复杂连接件，仅靠壳体周向布置的三颗内六角紧固螺丝就能完成整体锁紧，组装过程不需要专用工装，普通生产线作业人员借助标准内六角扳手就能完成芯体封装，完全可以适配自动化组装线的上料、压合、锁付工序，不需要针对该产品单独改造组装工位。从功能特性上看，上下分体的模制壳体采用ABS材质注塑成型，材质本身具备足够的结构强度，能够承受常规工业场景下的轻微磕碰、管路振动带来的载荷，不会因为日常设备运行的振动出现壳体开裂、螺丝松脱的问题；中间夹装的橡胶绝缘层一方面可以填补上下壳体合模后的装配间隙，阻挡现场的粉尘、少量飞溅的切削液、水汽进入壳体内部接触传感芯体，达到基础的防护效果，另一方面橡胶层的弹性形变可以吸收管路传递过来的高频振动，避免振动直接传导到传感芯体上，影响压力检测的精度，甚至造成芯体引脚脱焊的故障。在安装边界的设计上，这款外壳的主体轮廓采用了带圆弧过渡的多棱边柱形结构，周向三个安装凸台均匀分布，每个凸台上预留了沉头螺丝孔，锁紧后螺丝头部完全沉入凸台平面内，不会突出外壳轮廓造成额外的空间占用；顶部的压力引压接口采用标准的圆柱凸台结构，接口内径与PS162芯体的引压端完全匹配，不需要额外做密封转接就能直接对接管路接头。最具实用性的设计点在于，上下壳体的合模定位结构没有做定向限位，现场安装时只需要松开周向的三颗锁紧螺丝，转动上盖的角度，就可以调整引压接口的朝向，不管现场管路是水平走向还是垂直走向，都能在不改动外壳主体安装位置的前提下，让引压接口正对管路来向，不需要额外采购直角转接头，也不需要重新加工安装板的固定孔位，大幅降低了现场安装的适配难度。从尺寸边界来看，外壳整体最大外径控制在极小的范围内，三个安装凸台的外接圆直径远小于同量程常规传感器的安装尺寸，哪怕是在阀岛这类元件排布非常密集的安装区域，也能轻松找到安装空间，不会和相邻的阀件、接头产生空间干涉；底部的安装贴合面做了全平面加工处理，和安装板贴合时没有凸起结构，不管是安装在金属安装板还是塑料固定座上，都能保证贴合平整，锁紧后不会出现倾斜，引压接口的同轴度可以得到充分保证。在细节设计上，壳体周向的棱边都做了圆角过渡处理，没有尖锐的毛刺棱角，一方面是注塑生产时可以避免应力集中导致的壳体变形，提升注塑成品的合格率，另一方面现场安装调试时，也不会划伤作业人员的手部，符合工业产品的安全设计要求；螺丝沉孔的深度经过精准核算，锁紧后螺丝头部低于凸台平面0.2mm左右，既不会因为沉孔过深导致螺丝锁付长度不足、合模锁紧力不够，也不会因为沉孔过浅导致螺丝头部突出，影响外壳的安装贴合度。针对ABS材质的注塑工艺特性，壳体的壁厚设计保持了均匀一致，没有出现壁厚突变的区域，避免注塑生产时出现缩痕、气泡等成型缺陷，上下壳体的合模面做了一圈定位止口，组装时可以快速对准位置，不需要反复调整就能保证上下壳体的同轴度，橡胶绝缘层的厚度控制在合理区间，既可以保证密封和减振效果，也不会因为橡胶层过厚导致合模后出现间隙，或者锁付时橡胶过度形变挤压内部的传感芯体。从实际应用的适配性来看，这款外壳除了适配指定的PS162传感芯体之外，只要是安装尺寸匹配的同规格压力传感芯体，都可以借助这套外壳完成封装，不需要重新开模制作外壳，对于小批量定制压力传感器的厂商来说，可以大幅缩短产品的开发周期，降低开模成本。在管路安装的兼容性上，顶部引压接口的外壁厚度足够，可以适配市面上常见的快插接头、外螺纹接头、宝塔接头的连接需求，不需要额外做壁厚加强就能承受常规的工作压力，不会出现接头连接处开裂泄漏的问题。
