通用电气铰接式连接支架结构设计

在通用电气类设备的装配体系中，这类铰接式连接支架是承担多部件联动传力的核心基础零件，常见于需要实现小角度往复摆动、多自由度限位衔接的机构位置，比如电气柜内部操作联动机构、低压开关设备的传动衔接部位、工业电气控制终端的触发联动组件中，都能看到这类结构的实际应用。从实际工况需求出发，这类支架需要同时承担静态承重与动态交变载荷，因此在结构设计阶段，首先要明确安装边界的约束条件：支架上的两处同轴铰接孔需要匹配对应规格的连接销，销孔配合公差选取过渡配合区间，既保证铰接转动的灵活性，又避免间隙过大带来的传动旷量，长期运行下不会因为反复启停的冲击出现孔位磨损变形。

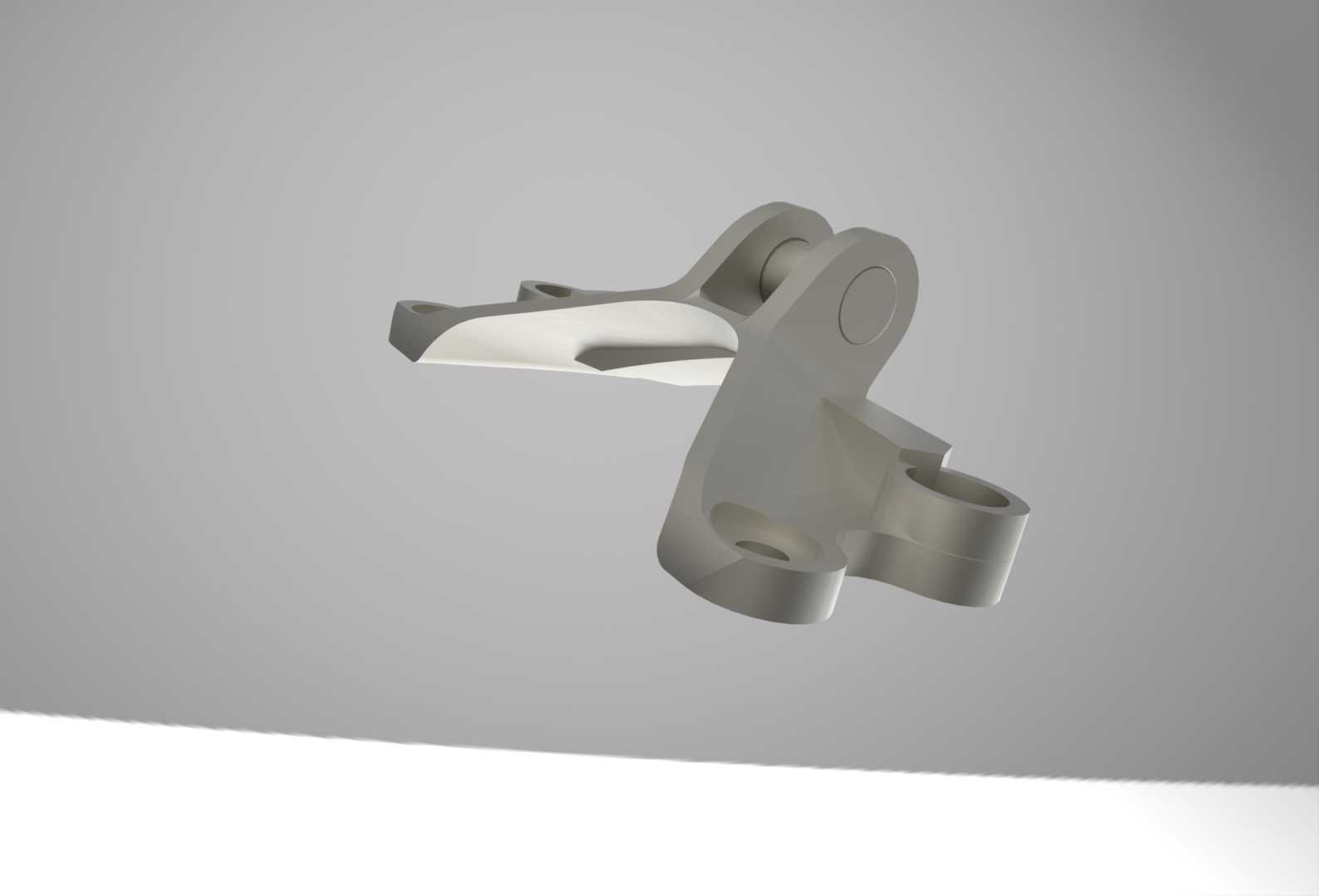

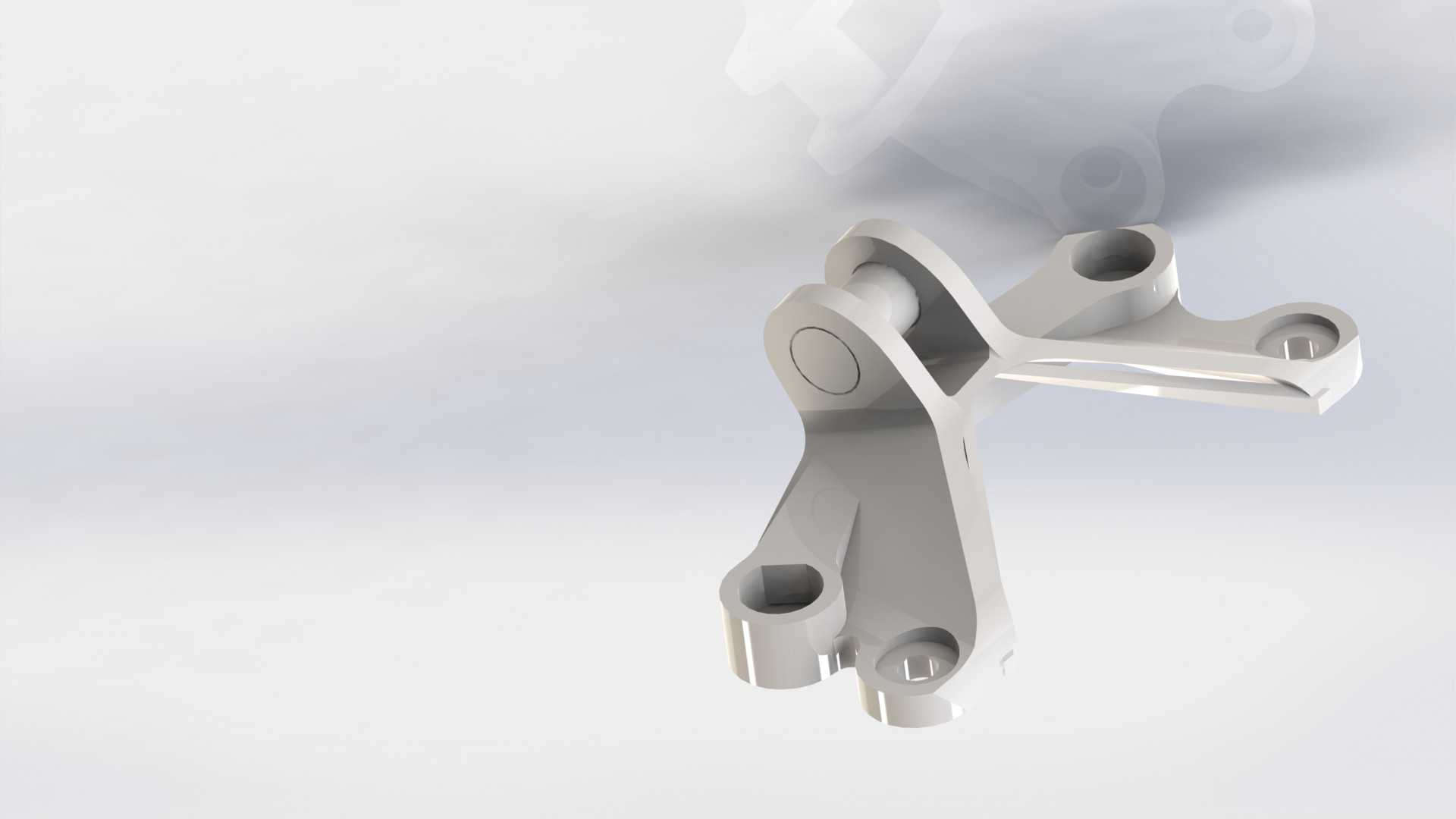

从外形结构来看，支架整体采用一体化铸造成型后再做机加工的工艺路线，主体承力臂做了变截面过渡设计，在铰接受力集中的根部位置做了加厚圆弧过渡，避免应力集中导致的疲劳断裂，而延伸出去的触发端则做了减薄处理，在保证结构强度的前提下尽可能降低整体重量，减少联动过程中的惯性冲击。支架上的两处安装孔位分别对应固定端与活动端的连接需求，固定端孔位用于将支架铰接在设备基座上，活动端的凸台结构则用于衔接联动拉杆或者触发拨片，安装时需要保证两个铰接孔的同轴度误差控制在0.02mm以内，否则会出现转动卡滞、受力偏载的问题。

在实际功能实现上，这类支架的摆动角度被周边的虚拟挡墙与螺栓限位结构严格约束，不会出现超行程转动导致的机构脱开，最大摆动行程下的元件间隙控制在0.7mm，既保证动作过程中不会与周边零部件发生剐蹭干涉，又能避免间隙过大带来的动作滞后。材料选型上适配126ksi强度级别的金属材质，整体重量控制在462克左右，既满足承重传力的强度要求，又不会因为自重过大增加驱动端的负载。设计过程中需要反复校核铰接位置的接触应力，在反复摆动的工况下，接触面的压应力不能超过材料的许用接触疲劳强度，同时要在铰接位置预留润滑脂存储的微小间隙，保证长期无维护状态下的转动顺畅。

从装配适配性角度考虑，支架的所有安装面都做了平面度处理，与基座贴合的安装面平面度误差不超过0.03mm，避免装配后出现附加安装应力，导致支架在受力时出现额外的变形量。支架上的所有棱边都做了倒角处理，一方面避免装配过程中划伤操作人员，另一方面也能去除机加工产生的毛刺，防止毛刺脱落进入设备内部造成电气短路或者机构卡滞。在三维建模过程中，这类零件需要重点还原铰接位置的配合尺寸、安装孔位的位置度公差、承力臂的截面变化曲线，保证后续做运动仿真时能够准确模拟实际的摆动行程与干涉情况，为后续的机构调试提供准确的数字模型依据。对于设备选型人员来说，这类支架的核心选型参数是铰接孔的中心距、安装孔的孔径规格、最大摆动角度下的轮廓边界，只要这几个参数匹配现场安装空间，就可以直接适配对应机构的传动需求，不需要再做额外的结构修改。
