喷气发动机固定支撑支架结构设计

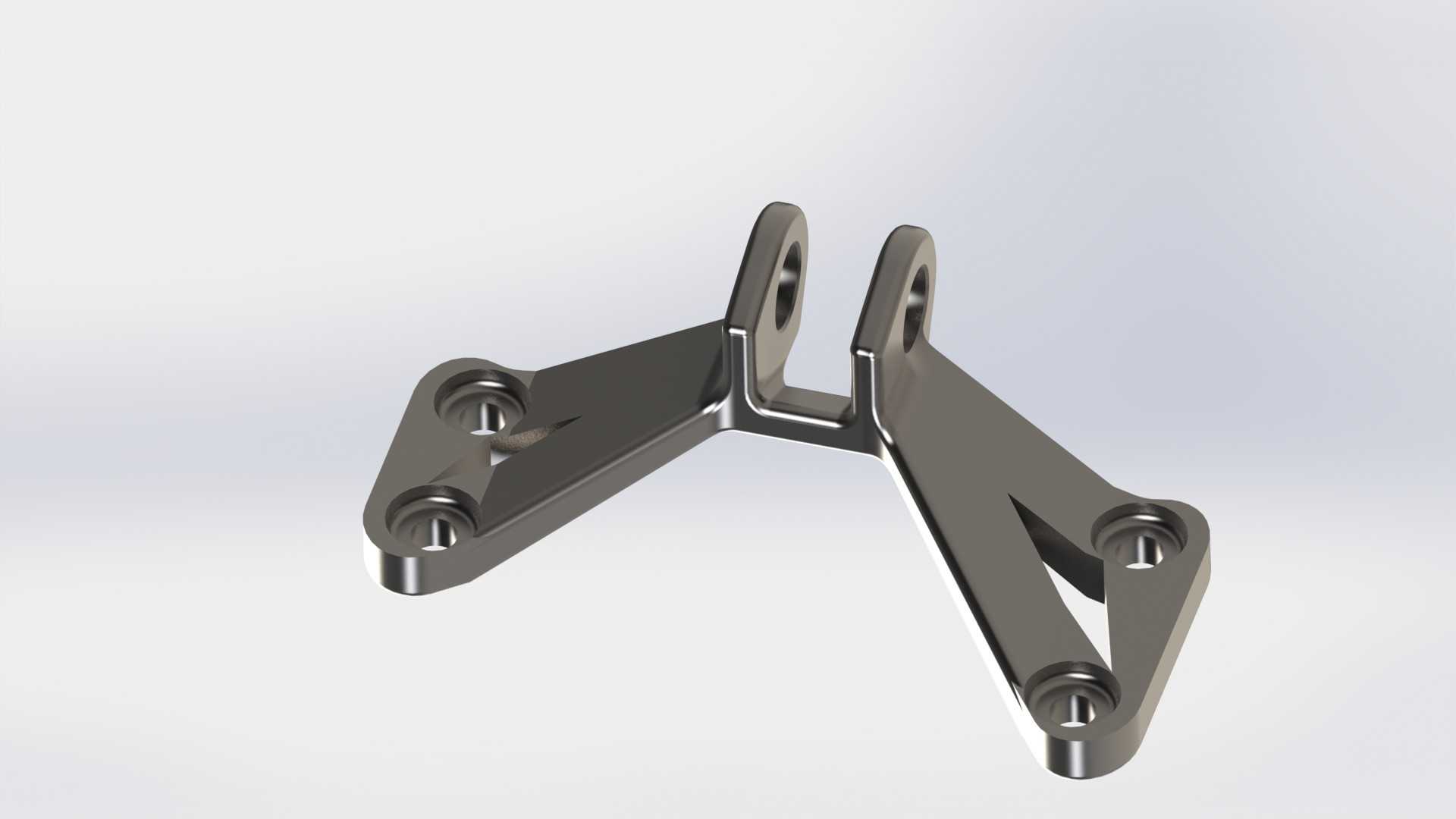

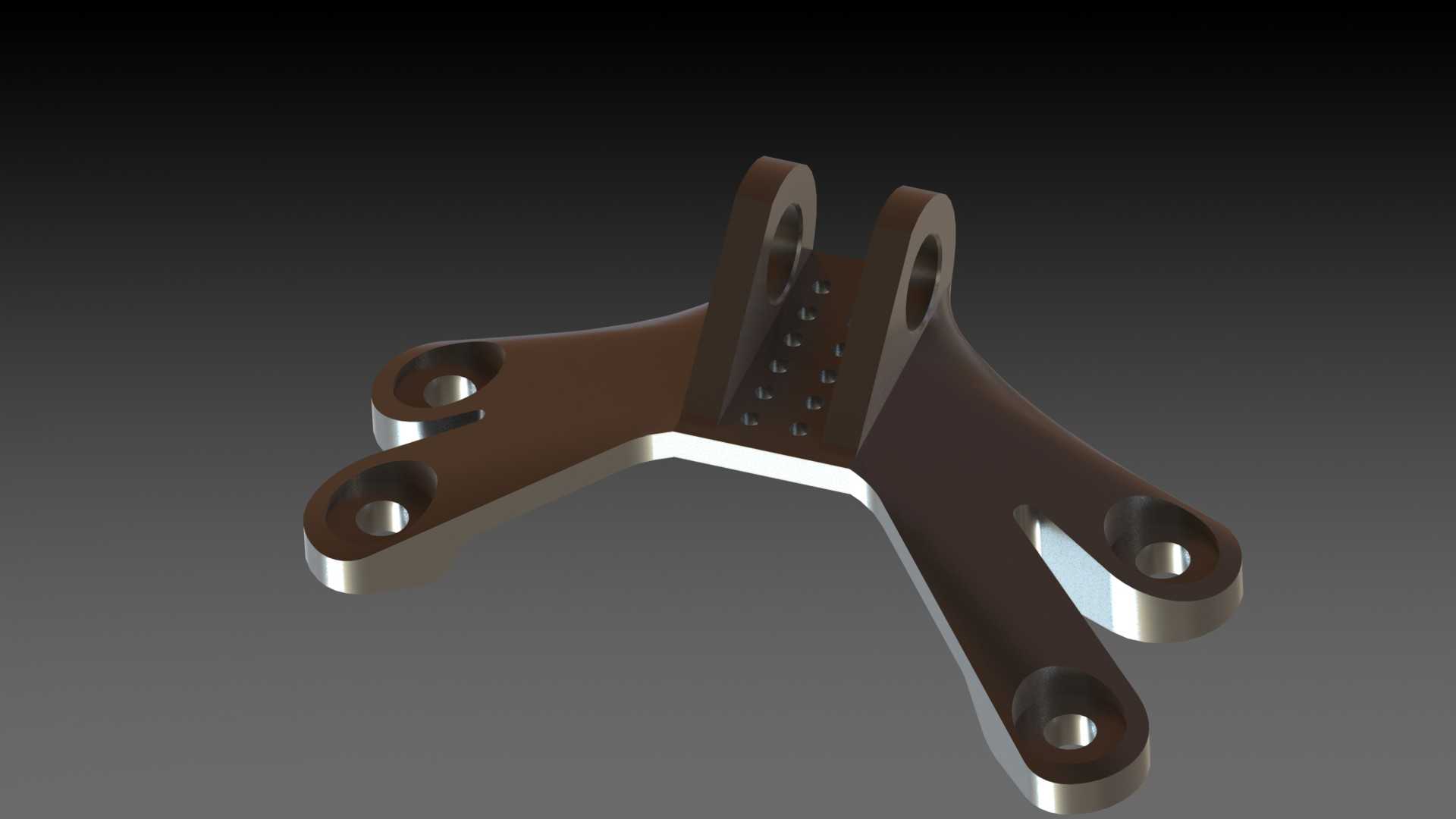

　　在航空动力系统的装配链路中，这类支架承担着将喷气发动机与机身承力结构可靠连接的核心作用，日常工况下需要持续承受发动机运转产生的高频振动、不同飞行姿态下的交变载荷，以及起降阶段的瞬时冲击载荷，是动力系统安装环节不可或缺的传力构件。从结构构型来看，该支架采用三叉式延展臂布局，三个向外延伸的支臂末端均设计有同轴通孔安装位，孔位边缘做了加厚凸台处理，能够在螺栓锁紧时分散局部压应力，避免长期受载出现孔位变形、开裂的问题；支臂与中心主体的过渡区域采用大圆弧平滑过渡，没有尖锐的应力集中棱角，从结构力学角度优化了载荷传递路径，减少交变载荷下的疲劳失效风险。中心主体上方设置的两个同轴耳片结构，是与发动机侧安装接口对接的核心部位，耳片的孔位同轴度、端面平行度都有较高的加工精度要求，装配时需要配合高精度销轴实现铰接，既能够保证连接刚性，又可以预留微小的活动余量，抵消发动机工作时的热胀冷缩变形量，避免刚性约束下产生额外的内应力。

　　设计这类支架时，首先要明确安装边界的约束条件：三个支臂的安装孔位需要与机身侧的预装点位完全匹配，孔中心距的公差需要控制在合理范围内，避免装配时出现干涉、无法对位的问题；支臂的延展角度经过反复校核，能够保证支架安装后，发动机的重心落在三个支撑点构成的承载面中心区域，避免工作过程中出现偏载，导致单个支臂受力过大提前失效。支架整体采用等强度设计思路，不同区域的壁厚根据受力大小做差异化调整：承力较大的耳片根部、支臂与主体连接区域壁厚更大，非主要承力的区域适当减薄，在保证整体结构强度、刚度满足工况要求的前提下，尽可能控制构件自身重量，这对于航空类设备而言，能够有效降低整机的无效载荷，提升动力系统的推重比表现。

　　从实际应用场景来看，这类支架不仅用于常规固定翼飞行器的喷气发动机安装，在小型涡喷动力的无人机、航改型地面动力机组的发动机固定场景中也能适配，不同应用场景下可以根据实际载荷量级调整材料选型与壁厚参数，但核心的三叉支撑、双耳铰接的结构逻辑具备很强的通用性。支架表面的强化处理能够提升构件的抗疲劳、抗腐蚀性能，应对高空低温、高湿度、大温差的复杂使用环境，延长构件的服役周期。在建模过程中，需要重点关注各个安装孔的位置度、配合面的平面度要求，过渡圆角的尺寸不能随意缩减，否则会直接影响构件的实际承载能力；安装时需要按照规定的扭矩锁紧支臂端的固定螺栓，耳片处的铰接销轴需要加装防松保险装置，避免长期振动下出现连接件松脱的问题。日常维护过程中，需要重点检查支臂过渡区域、耳片根部是否存在微裂纹，孔位是否出现异常磨损，这些位置都是长期受载下容易出现失效的薄弱点，提前排查隐患能够避免动力系统安装失效引发的严重故障。
