瓶装光瓶配套安装支架结构设计

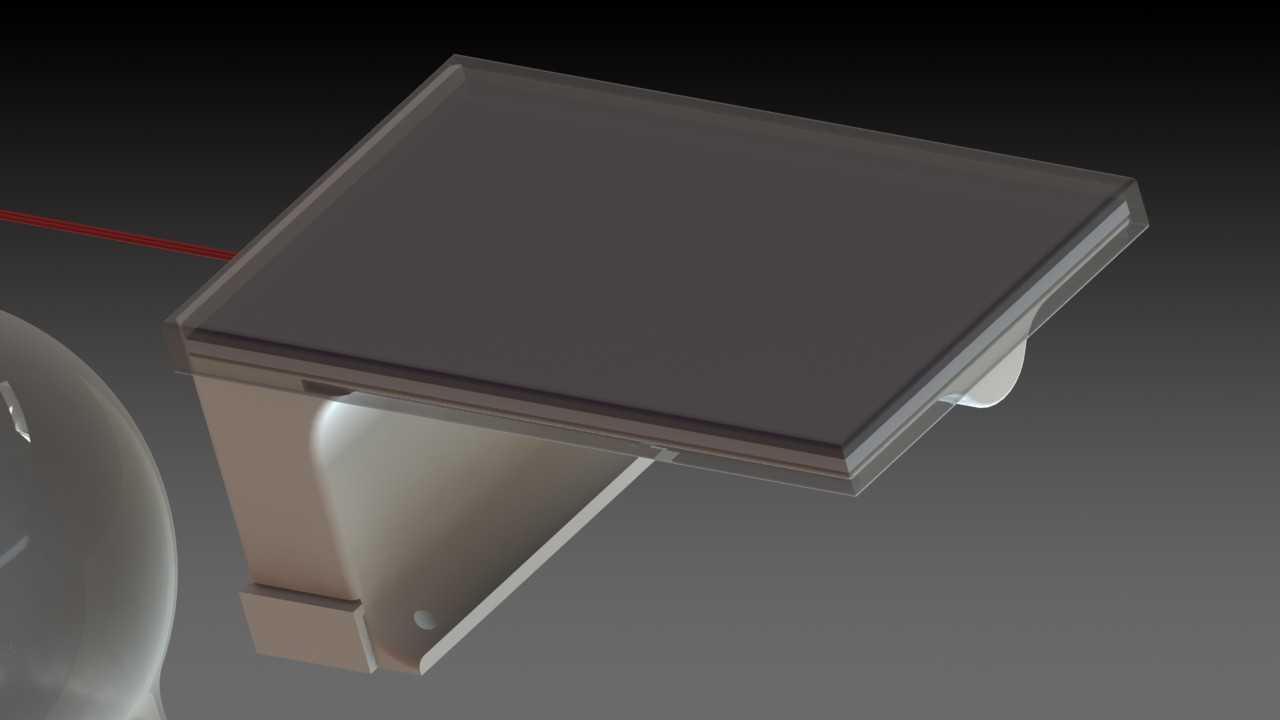

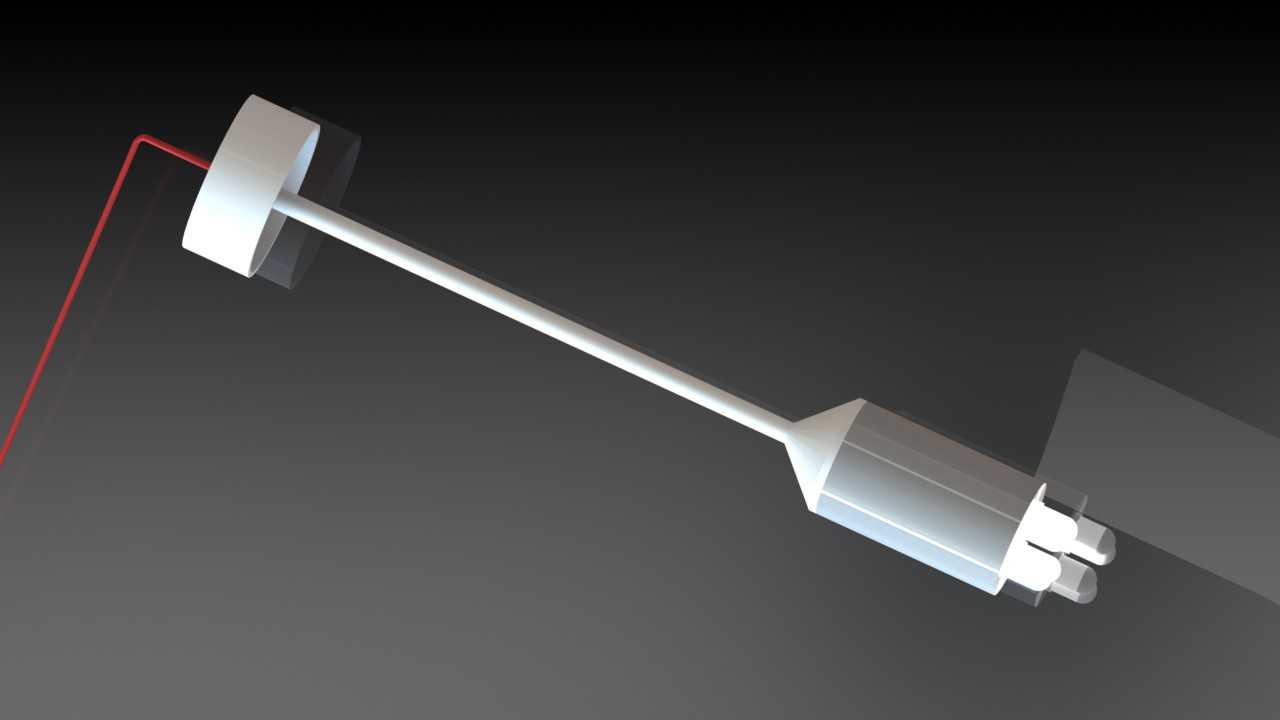

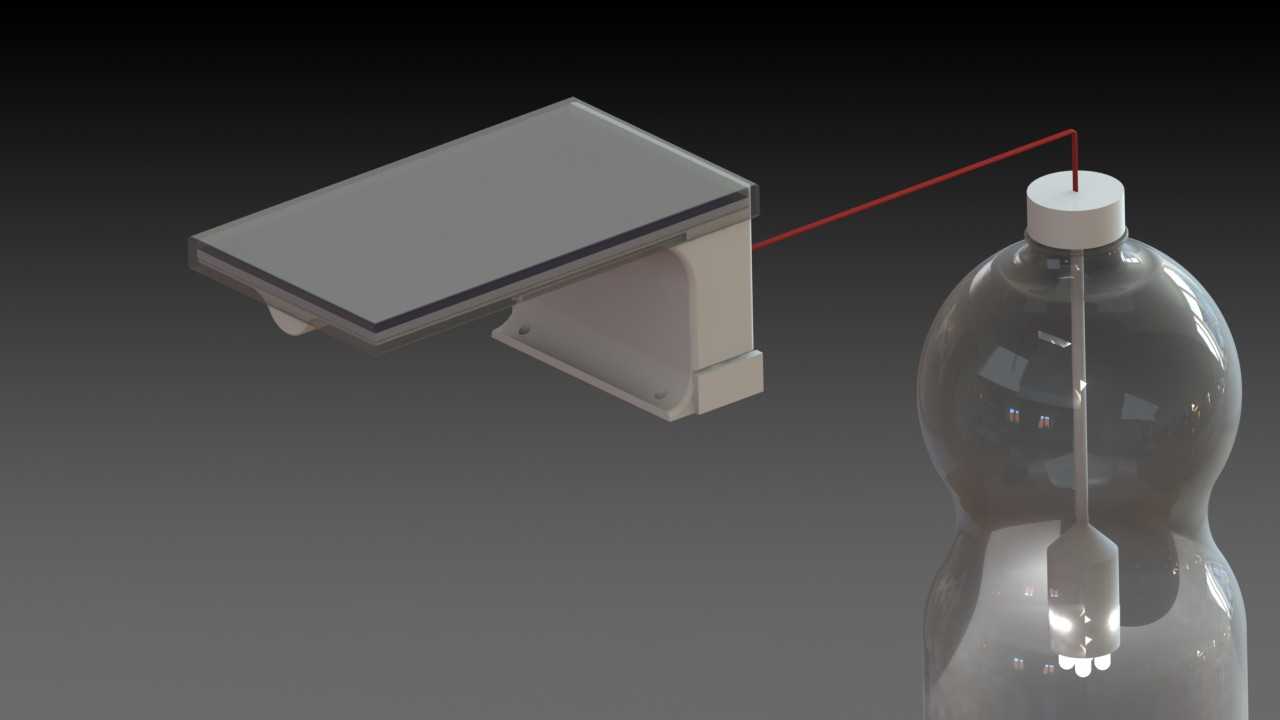

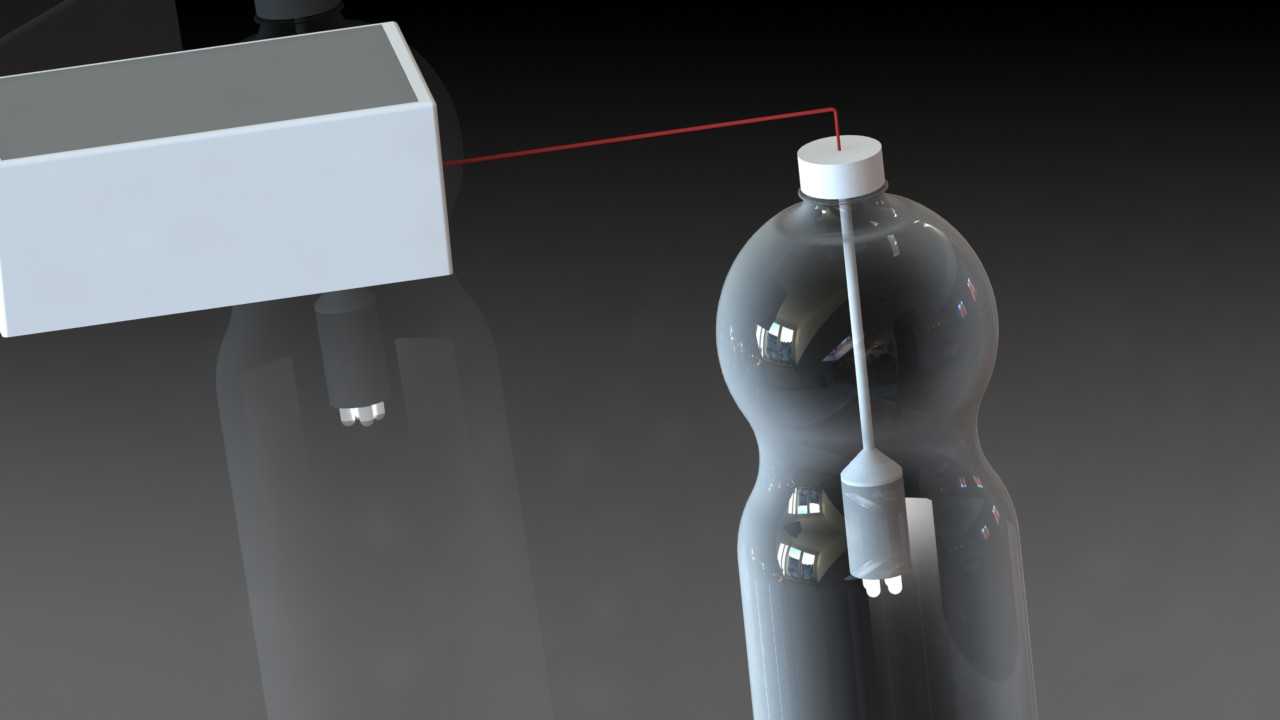

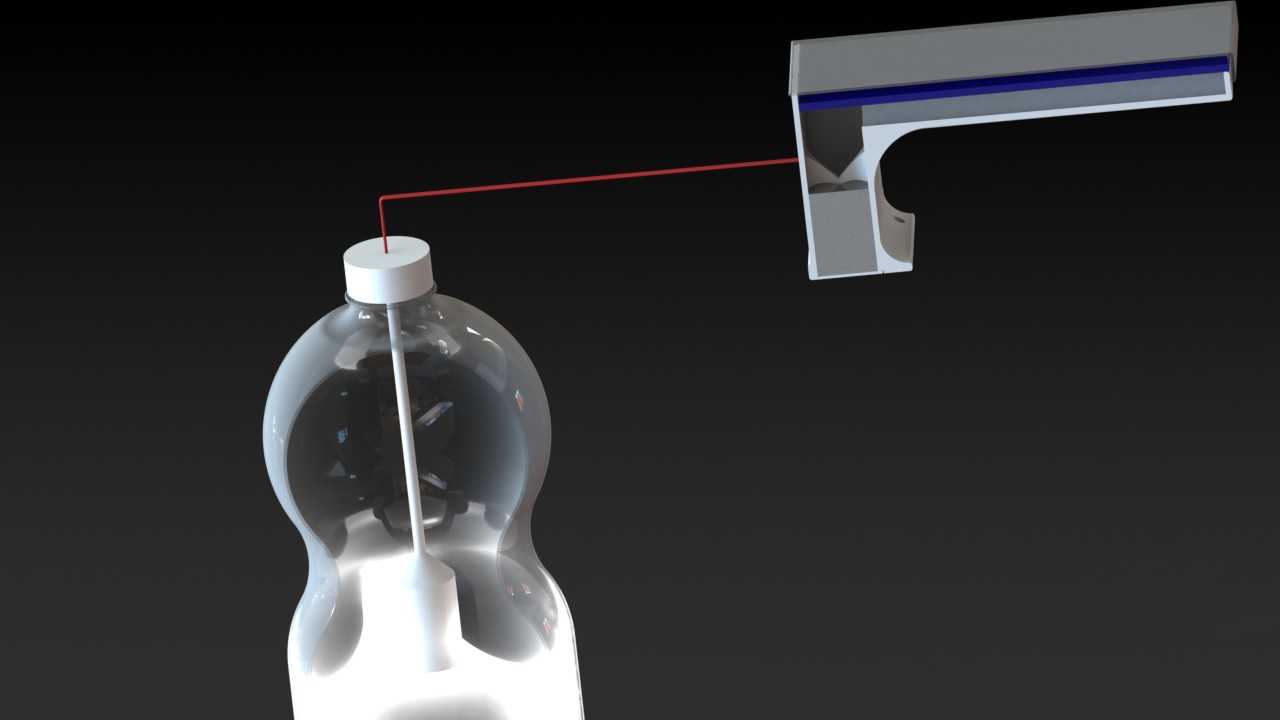

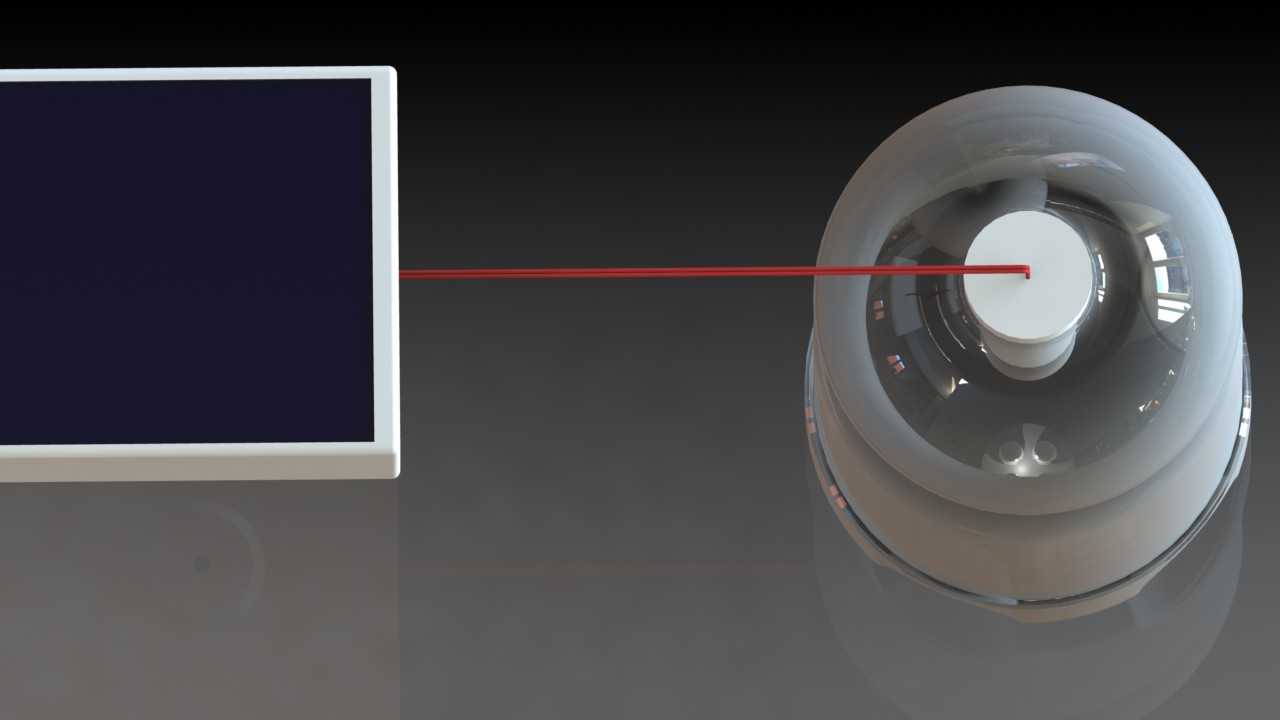

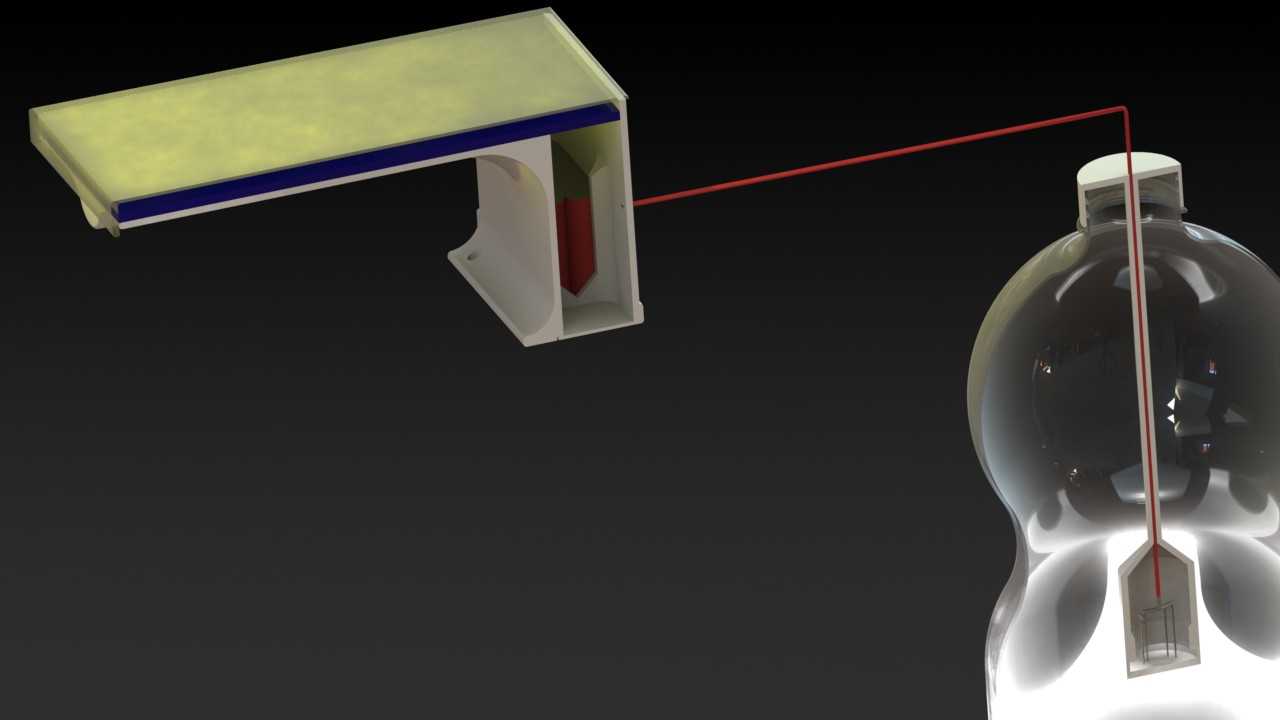

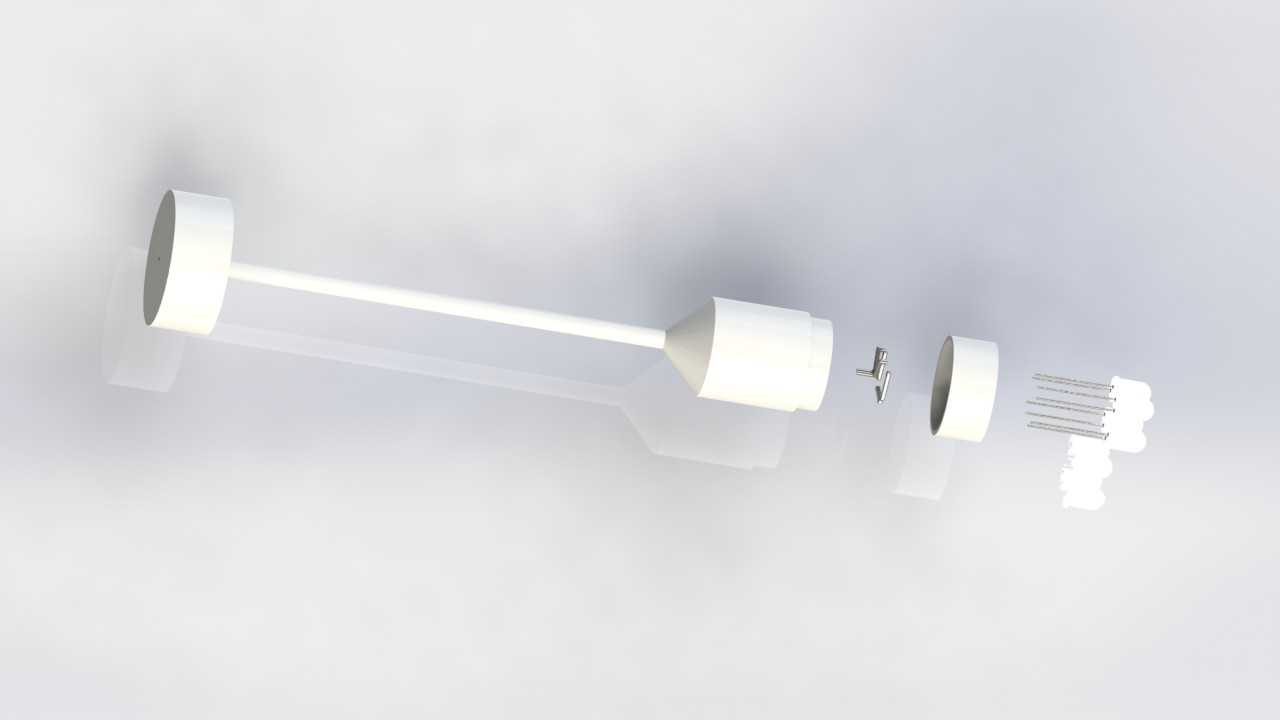

这套结构针对户外分布式小型光伏取水配套场景设计，核心适配常规PET瓶装容器的改造使用需求，无需对现有瓶体做破坏性切割加工，就能完成整套光瓶组件的快速组装，适配多数平屋顶、斜屋顶的安装场景，不需要额外定制专属屋顶适配夹具，大幅降低现场安装的加工工作量。从结构功能来看，整套组件分为瓶内导光杆、瓶口封口件、外部安装支架、电池与太阳能板固定座几个核心部分。瓶内的导光杆采用直插式设计，底部做圆弧过渡处理，插入瓶体后不会与瓶底产生硬接触顶压，避免运输或安装过程中瓶底受力开裂，导光杆顶端直接卡入封口件的中心定位孔，不需要额外粘接固定，装配时对准孔位压入即可完成定位。封口部分在迭代版本中增加了标准螺纹结构，直接与常规瓶装容器的瓶口螺纹匹配，拧紧后即可实现瓶口的密封固定，不需要额外打胶或者加装密封塞，螺纹的牙距与牙高完全适配市面主流饮料瓶、纯净水瓶的瓶口尺寸，通用适配性较强，同时针对材料消耗做了壁厚优化，在保证螺纹连接强度的前提下，减薄了非受力区域的壁厚，减少打印或注塑生产时的材料用量。外部的安装支架采用L型悬臂结构，水平段用于固定太阳能电池板，水平段的上表面预留了电池板的安装卡槽，卡槽内做防滑筋设计，电池板滑入卡槽后即可完成固定，不需要额外螺丝锁紧；垂直段为墙面或屋面固定端，预留了两个标准安装孔位，可直接用膨胀螺丝固定在安装基面，支架的拐角处做了圆弧过渡加强筋，避免长期受载出现应力断裂，悬臂的长度经过核算，刚好让下方固定的瓶体处于无遮挡的受光位置，不会被支架本身挡住光线。末端的电池与太阳能电池板支架经过重新设计，将电池仓与太阳能板固定座整合为一体，电池仓采用卡扣式盖板，更换电池时不需要拆卸整套支架，直接抠开盖板即可操作，电池仓的出线孔做了圆角处理，避免电线绝缘层被孔壁割破。安装边界方面，整套结构安装完成后，横向伸出长度不超过180mm，垂直方向总高度不超过320mm，瓶体中心距离安装基面的距离控制在120mm，不会占用过多安装空间，即使在密集排布的场景下，相邻两套组件的间距控制在200mm即可避免互相遮挡。实际使用中，这套结构不需要半透明打印件就能实现完整的导光功能，所有部件均采用卡扣、螺纹的连接方式，没有复杂的装配工序，现场安装时不需要专用工具，徒手就能完成整套组件的拼接，适合批量部署的户外小型光导照明、小型光伏取水装置的配套使用，针对不同容量的瓶装容器，只需要更换对应长度的导光杆即可适配，其余支架、封口件、电池座部件均可通用，大幅降低了配件的备货种类。结构设计时特意规避了需要现场切割、打孔的工序，所有安装孔位、连接结构均在生产阶段预制完成，现场只需要完成基面固定、部件拼接、瓶体安装三个步骤，单套组件的安装时间可控制在5分钟以内，适合非专业人员操作使用。支架的受力经过校核，在常规户外风力载荷下，悬臂端的变形量控制在0.5mm以内，不会出现电池板晃动、瓶体脱落的问题，螺纹封口的连接强度可承受5kg的轴向拉力，满足户外使用的可靠性要求。
