喷气发动机支架轻量化优化结构

该结构件为喷气发动机配套的安装支架，主要承担发动机本体与机身安装基座之间的载荷传递作用，在航空动力系统的安装布局中，这类支架需要同时兼顾静载荷承载、振动工况耐受、自身重量控制多重要求，是动力安装环节的核心受力构件。从实际应用场景来看，这类支架长期处于高频振动、交变载荷叠加的工作环境，发动机运行过程中产生的持续振动、不同飞行姿态下的惯性载荷、起降阶段的冲击载荷都会直接作用在支架结构上，因此结构的应力分布合理性直接决定了动力系统的安装可靠性。

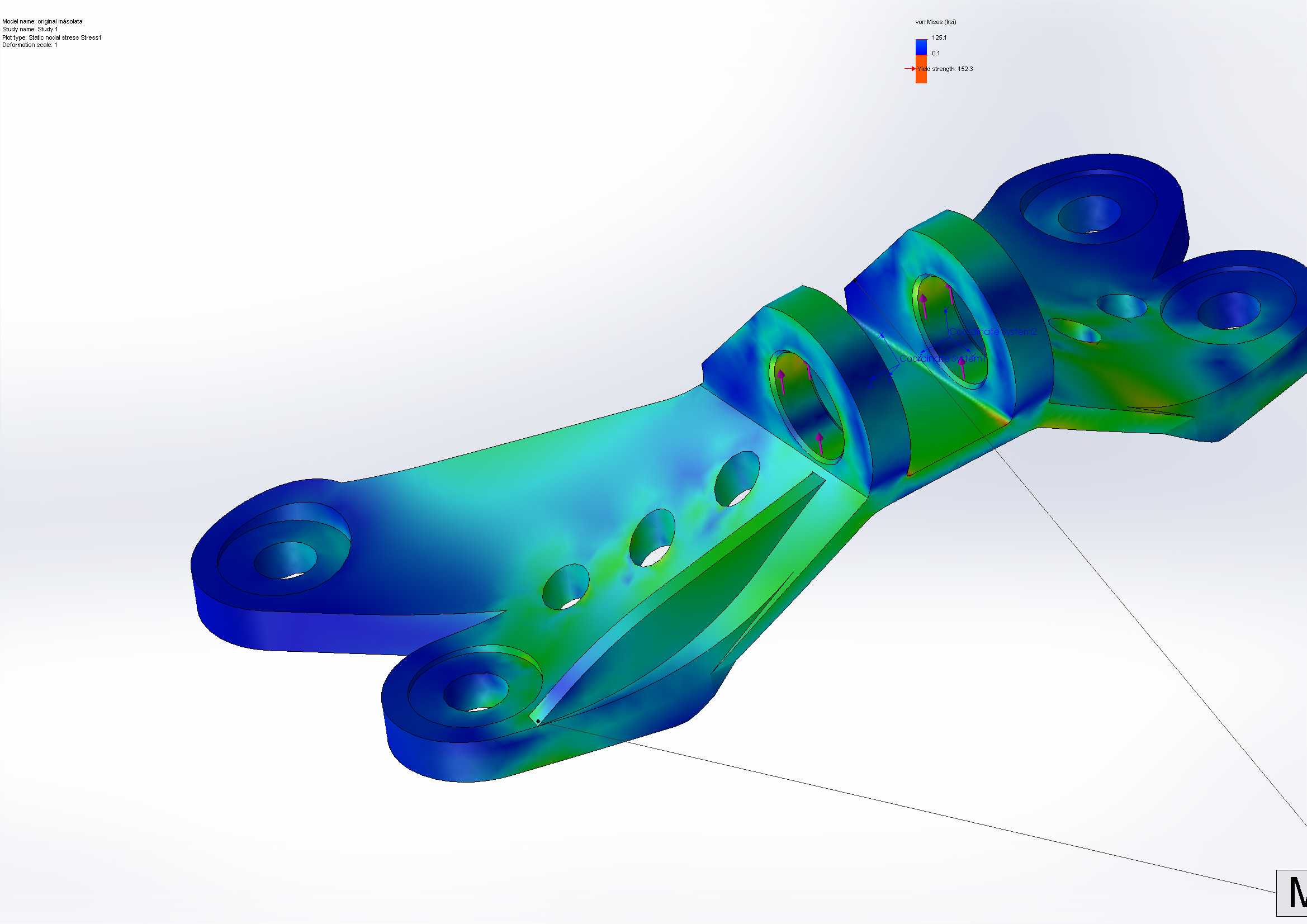

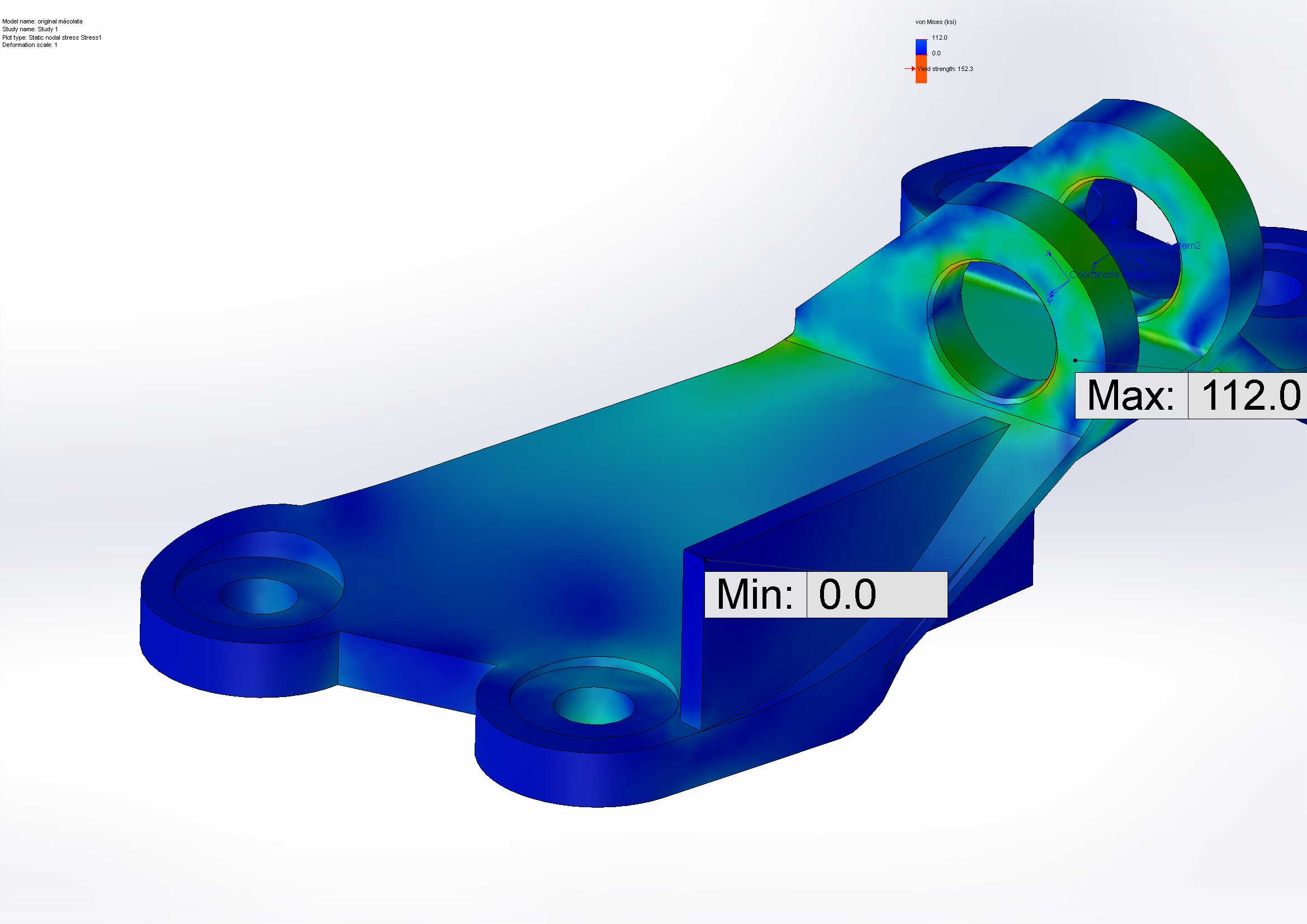

在设计思路上，该结构经历了多轮迭代优化，核心目标是在满足强度阈值要求的前提下尽可能压缩结构自重，降低动力段的整体重量占比。初始版本的支架重量冗余较大，后续迭代过程中通过有限元应力仿真识别结构的低应力区域，对非主承载区域做材料去除处理，通过开设减重孔、优化筋条走向、调整壁厚分布的方式，在保证主传力路径结构强度的前提下逐步削减自重。从仿真云图的应力分布来看，主承力的安装孔位、筋条交汇区域应力水平控制在合理区间，低应力区域的材料去除没有引发局部应力集中的问题，啮合配合面的公差控制在0.03英寸，能够保证与对接安装面的贴合精度，避免装配后出现附加安装应力。

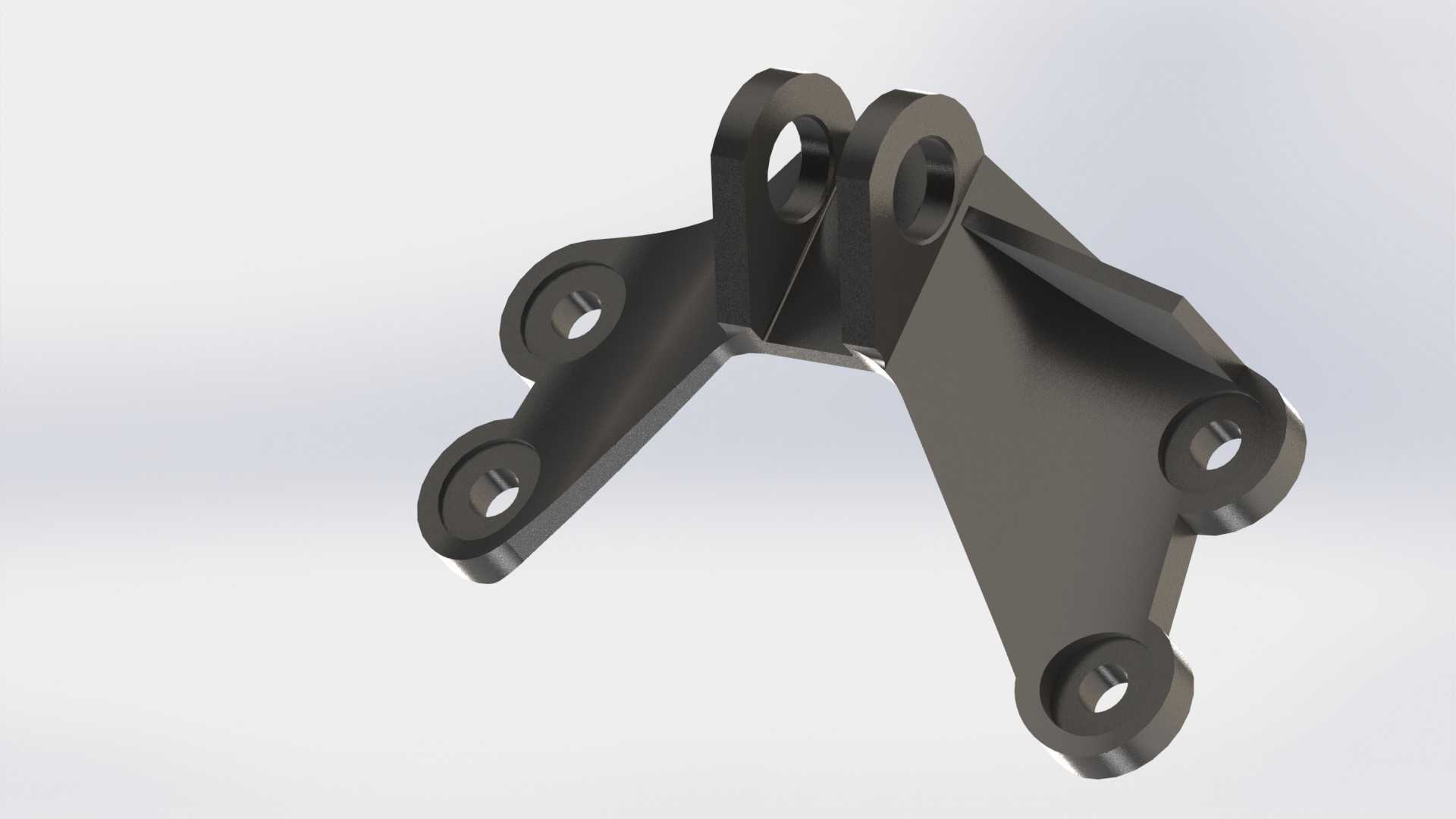

从结构外形来看，该支架采用分叉式布局，一端设置两组同轴铰接受力孔位，用于与发动机侧的安装接口对接，另一端延伸出两组带安装孔的支脚，用于固定在机身侧的安装基座上，中间的连接段通过渐变式的筋条结构衔接两个安装端，筋条走向完全贴合主传力路径的应力流向，避免出现传力路径突变引发的应力集中。结构上开设的多个圆形减重孔均布置在应力水平较低的腹板区域，孔位边缘做圆弧过渡处理，避免孔边出现应力突变。安装边界方面，支架两端的安装孔位同轴度、孔间距公差都经过严格控制，能够保证装配时的互换性，不需要额外修配即可完成对接安装；支架与相邻部件的间隙经过校核，在发动机运行产生的形变位移范围内不会出现运动干涉。

在实际功能表现上，优化后的支架在重量大幅降低的同时，最大等效应力仍控制在材料许用应力范围内，能够覆盖发动机全工况下的载荷要求。设计过程中针对不同重量版本的性能做了多轮验证，每一轮减重调整后都重新校核静强度、振动模态参数，避免减重过度引发结构刚度下降、共振频率偏移的问题。这类支架的设计逻辑同样可以迁移到其他对重量敏感的动力安装场景，比如小型通航飞行器、无人机动力系统的安装支架设计，核心都是通过仿真驱动的结构优化，在承载能力和自重之间找到最优平衡点，避免传统等壁厚设计带来的材料浪费、自重过大问题。结构的所有转角、过渡区域都采用圆弧过渡，没有尖锐的直角结构，既可以降低加工过程中的应力集中风险，也能减少长期交变载荷下的疲劳裂纹萌生概率，提升结构的疲劳寿命。
