带缓冲垫的方管快装支撑固定座结构

这款支撑固定结构的设计初衷，是面向工位器具、轻型操作台、物料架这类需要兼顾承重、安装效率与使用舒适度的场景，解决传统方管支架安装繁琐、底部硬接触易刮花地面、长期受力易松动的常见问题。从实际应用场景来看，这类结构可直接适配工业生产车间的工位操作台支撑腿、线旁物料周转架的底部支座、轻型设备的可调支撑脚，也可用于商用展架、实验室工作台的支撑连接，覆盖的场景跨度不小，但核心需求高度统一：安装要快、承重要稳、接触地面要有缓冲，不能在环氧地坪上留下硬刮痕。

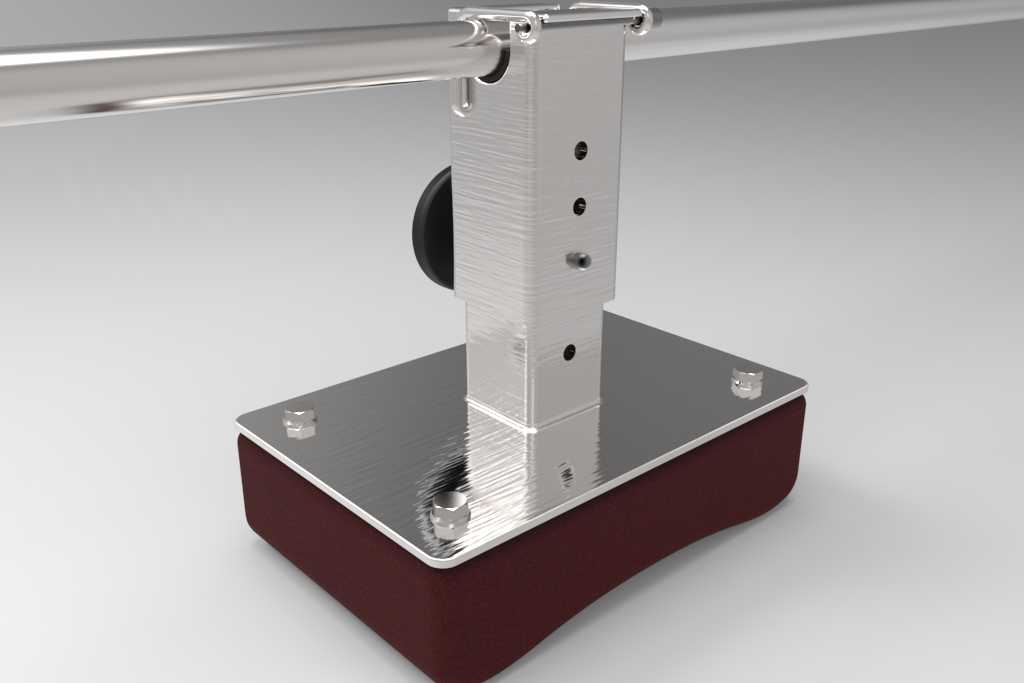

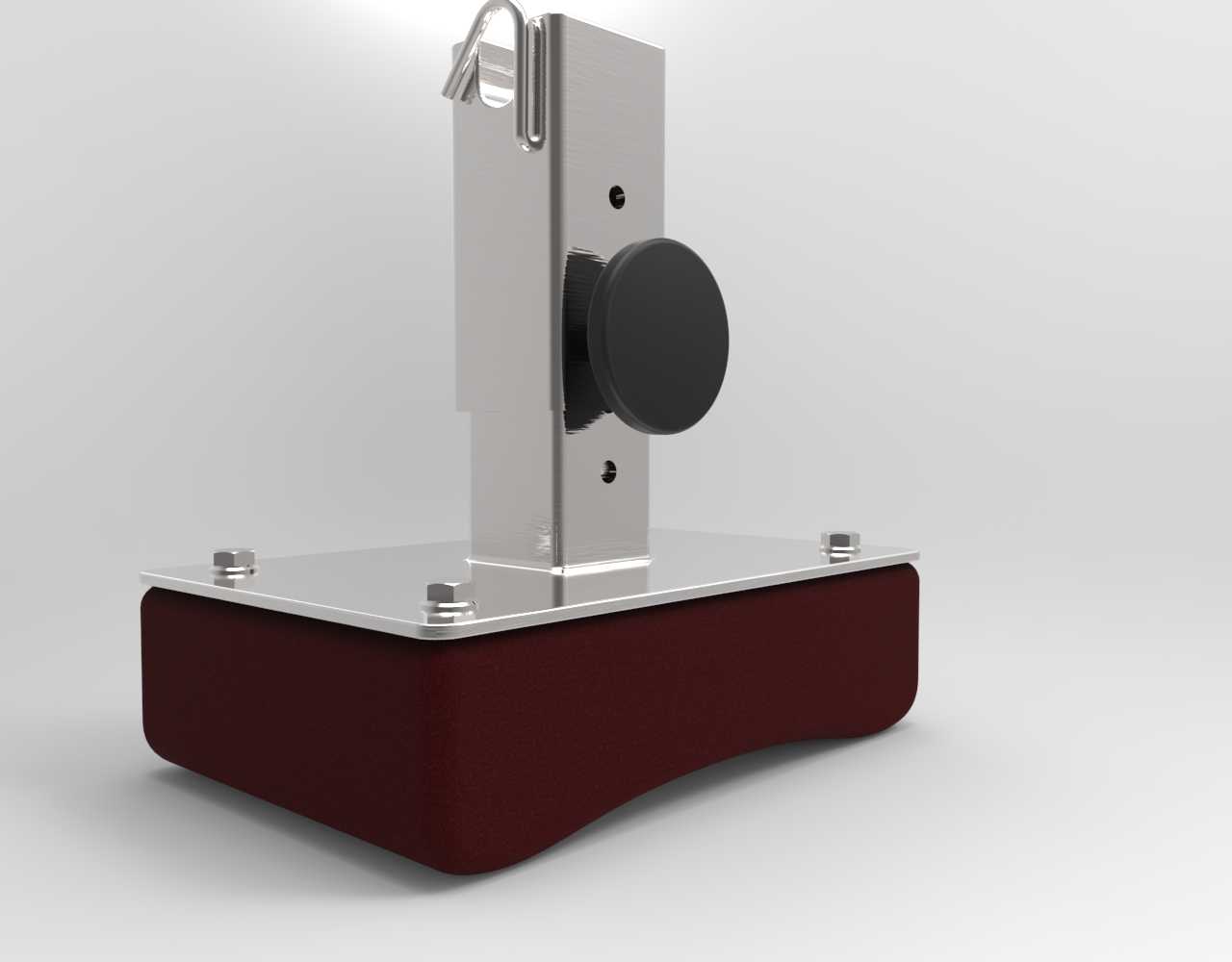

从功能特性上拆解，整个结构分为三个核心功能段：最下方的缓冲垫采用符合人体工程学的弧面收边设计，不是简单的方形垫块，接触地面的边缘做了圆角过渡，避免人员走动时踢到支座棱角产生磕碰，同时缓冲垫本身的材质具备一定压缩量，当支撑面存在轻微不平整时，可通过自身形变补偿平面度误差，不需要额外加装调整垫片；中间的金属底板采用方形冲压板材，四个角预留了沉头安装孔，既可以通过螺栓将缓冲垫与底板牢牢锁合，也能在需要永久固定的场景下，通过孔位将整个支座锁在地面上，底板表面做了拉丝处理，兼顾防锈性能与外观质感，不会像普通镀锌件那样容易留指纹、积灰后难以清理；上方的方管夹持座采用单侧开口的抱紧式结构，不需要将方管从端部穿入，可直接从侧方卡入对应规格的方管，适配标准方形型材，夹持面做了防滑齿纹处理，当锁紧螺栓拧紧后，齿纹会嵌入方管表面的氧化层，避免长期受载后出现方管下滑、转动的问题，夹持座侧面预留了多组锁紧孔位，可根据实际需要的抱紧力选择对应孔位安装锁紧件，不需要额外加工定制连接孔。

设计思路上全程围绕“低成本、易加工、无冗余功能”的核心原则，没有做花里胡哨的装饰结构，所有的结构特征都服务于功能实现：缓冲垫采用标准模切工艺即可生产，不需要开复杂的注塑模具，小批量试制时甚至可以用通用板材切割后修边完成，大幅降低前期开模成本；金属底板与夹持座都采用常规板材折弯、冲压工艺加工，所有的孔位都是标准圆孔，不需要特殊刀具加工，普通的钣金车间即可完成全工序生产，不需要投入专用加工设备；快装结构的设计，让现场安装不需要专业工具，只用普通内六角扳手即可完成方管与支座的连接，单组支撑的安装时间不超过一分钟，相比传统的焊接式方管支座，不需要现场做焊接、打磨、补漆工序，大幅降低现场安装的人工成本，同时可拆卸的结构也方便后期搬迁、调整高度时重复利用，不会像焊接结构那样拆解后只能报废处理。

从安装边界与尺寸适配来看，这款支座的底板尺寸控制在常规方管截面的三倍左右，既保证足够的支撑接触面积，避免压强过大压坏软质地面，也不会因为尺寸过大突出支架外侧影响通行、磕碰人员；缓冲垫的厚度经过受力验算，在额定承重范围内压缩量控制在1毫米以内，不会出现支撑后整体高度偏差过大的问题；上方的夹持座内孔尺寸严格匹配标准方形型材的外径公差，单边间隙控制在0.2毫米以内，既保证方管可以顺利卡入，也不会因为间隙过大导致抱紧后出现歪斜；夹持座上的锁紧孔位间距按照标准螺栓间距设计，锁紧后受力均匀，不会出现单侧受力导致的方管变形问题。实际使用中，单组支座的额定承重可满足轻型工位的承载需求，四组搭配使用时完全可以承受常规操作台、物料架的满载载荷，不会出现支座变形、缓冲垫压溃的问题。

在结构细节处理上，夹持座与底板的连接采用满焊工艺，焊后做打磨抛光处理，没有尖锐的焊渣残留，避免安装时划伤操作人员；所有的金属棱边都做了倒角去毛刺处理，哪怕是徒手安装也不会割手；缓冲垫与底板的连接采用沉头螺栓内置设计，螺栓头完全沉入缓冲垫内部，不会突出垫面刮花地面，也不会因为长期与地面摩擦导致螺栓松动。整个结构没有多余的装饰特征，所有的圆角、开孔、折弯角度都有对应的功能考量，没有为了外观好看增加不必要的加工工序，完全贴合工业场景下“实用优先、成本可控、安装便捷”的选型需求，对于做非标工位器具、轻型支架设计的工程师来说，这类结构可以直接套用，不需要再重新做受力验算与结构优化，能大幅缩短设计周期。
