仿生桔子造型齿轮传动创意时钟结构

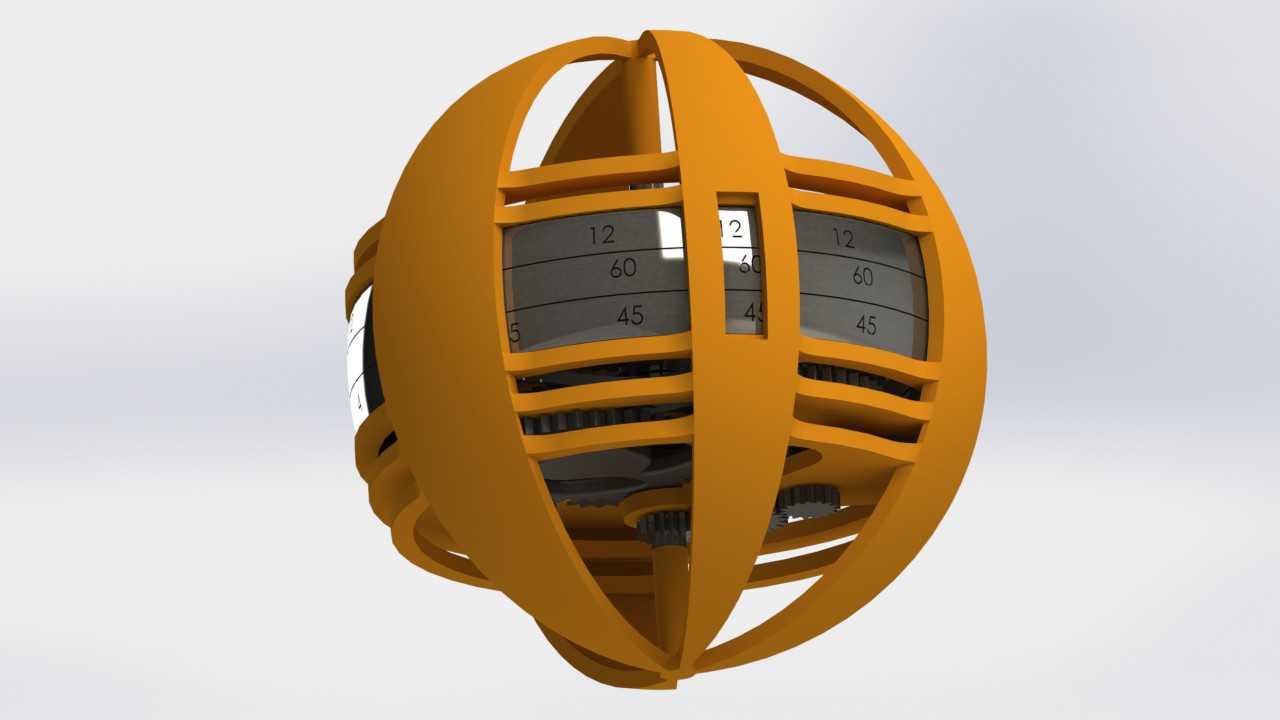

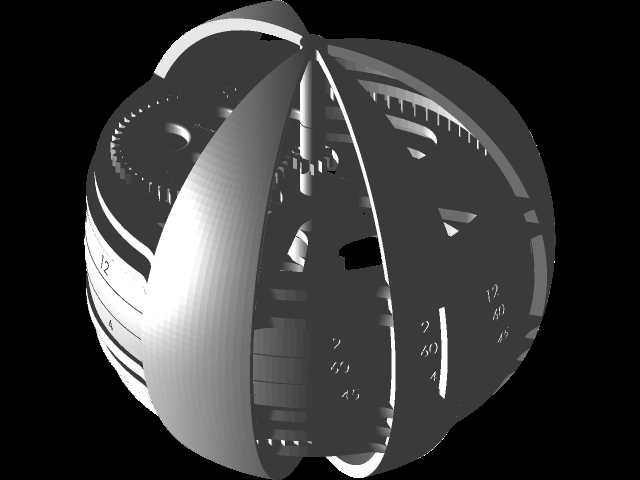

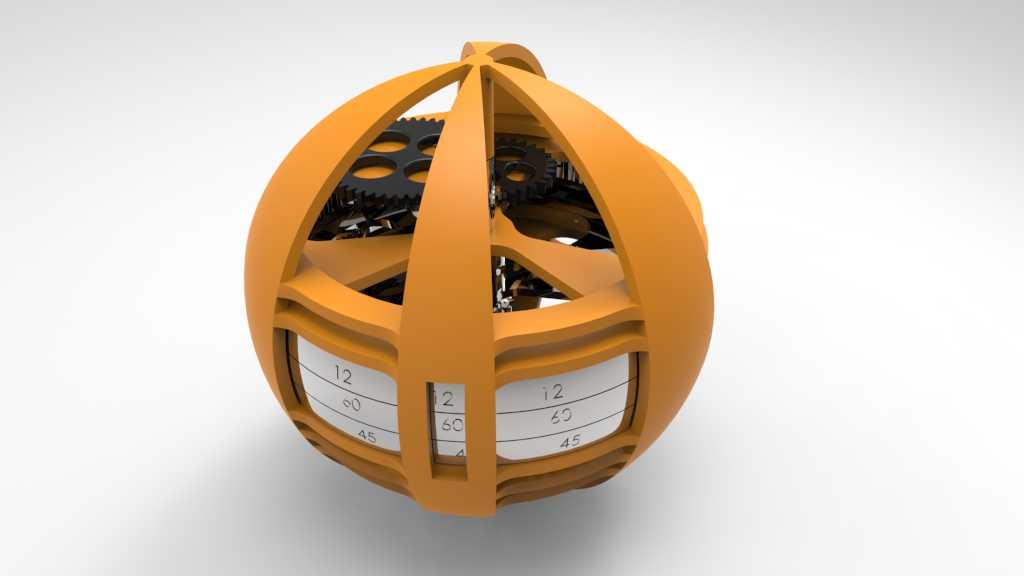

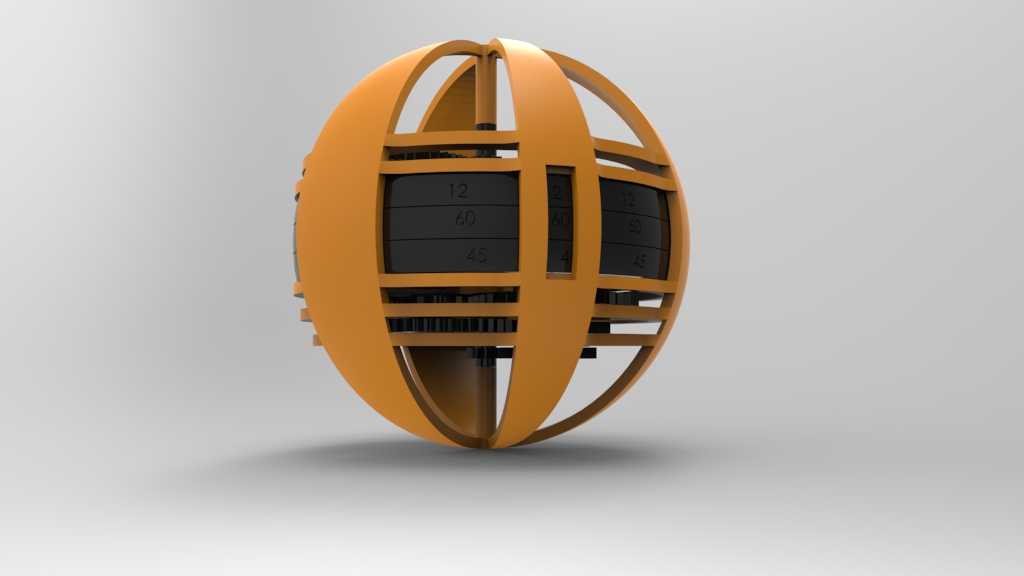

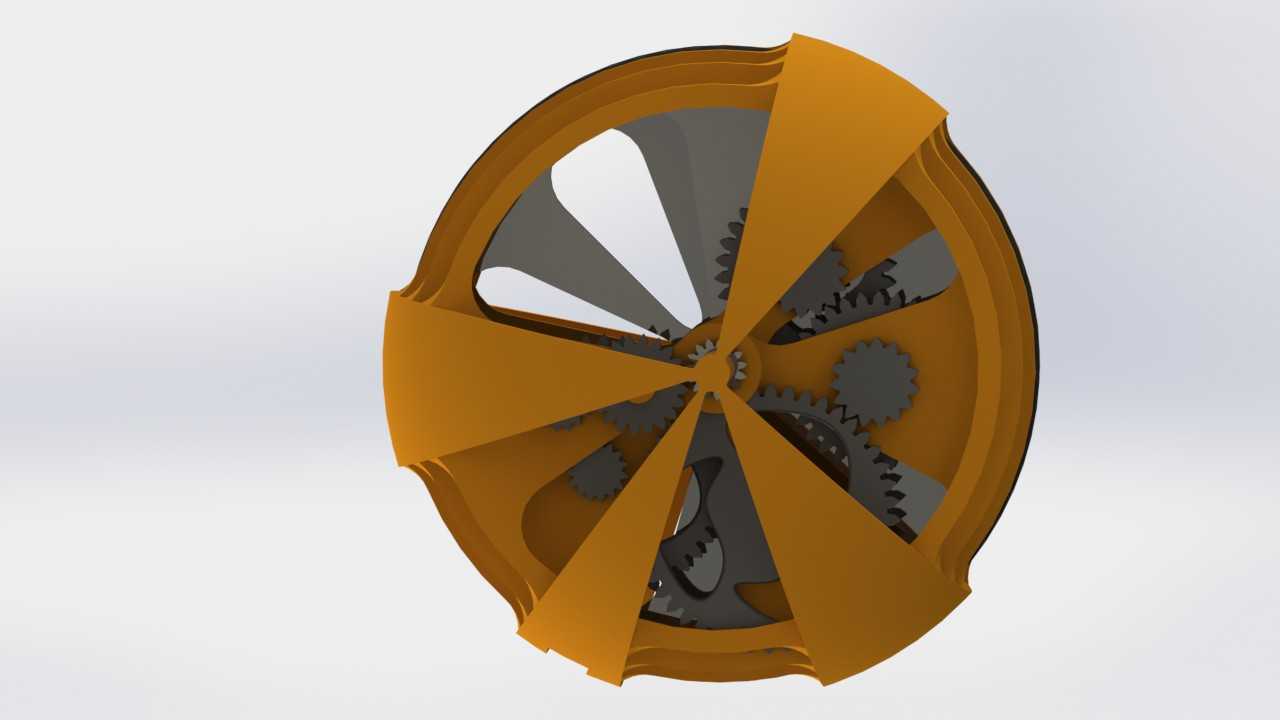

这款仿生桔子造型的计时装置，跳出了传统方形、圆形时钟的外观框架，将日常水果的圆润轮廓与精密机械计时结构做了深度融合，既可以作为桌面陈设的创意摆件，也能作为机械传动教学的具象演示载体，帮助初学者直观理解齿轮组的动力传递与计时逻辑。从结构设计逻辑来看，整体外壳采用多瓣式弧形筋条拼接成类球体轮廓，筋条之间预留的镂空区域，一方面可以直接观察内部齿轮组的运转状态，凸显机械结构的工业美感，另一方面也能减少外壳材料的用量，降低整体自重，同时为内部直流电机、传动齿轮组预留足够的散热空间，避免长时间运转时热量积聚影响部件精度。内部传动核心采用多组渐开线圆柱齿轮啮合的结构，齿轮模数经过匹配计算，确保动力从动力端输出后，经过多级减速传递到时间显示滚筒时，转速能精准匹配时分刻度的走时要求，不会出现走时过快或卡顿的问题。时间显示部分采用三个同轴排布的弧形刻度滚筒，分别对应时、分刻度显示，滚筒表面的刻度标识顺着外壳的弧形曲面做了适配调整，从外部镂空区域观察时，刻度不会因为曲面透视出现变形，读取数值清晰直观。在安装边界的考量上，整体类球体结构的最大外径控制在常规桌面摆件的适配尺寸范围内，底部做了微平的支撑面设计，不需要额外的固定支架就可以平稳放置在水平台面上，不会因为内部齿轮运转的轻微振动出现滑移或倾倒。内部的动力组件安装位做了独立的支架固定结构，支架与外壳筋条采用卡扣加定位柱的连接方式，不需要额外粘接就能完成组装，后期拆解维护齿轮组或者更换动力部件时，只需要拆开对应瓣的外壳筋条就能操作，维护便捷性较好。设计过程中针对齿轮啮合的侧隙做了反复调整，避免齿轮间隙过大导致走时误差，也防止间隙过小出现运转卡滞、磨损加剧的问题；外壳筋条的弧度经过多次曲率优化，既还原了桔子瓣的自然轮廓，也保证了筋条自身的结构强度，日常拿取时不会因为轻微外力出现变形断裂。这类创意机械计时结构，除了作为桌面陈设之外，也可以拓展应用在文创产品开发、机械原理科普教具等场景，把抽象的齿轮传动、减速比计算等工程知识转化为可视化的动态装置，降低机械知识的理解门槛；同时外露的齿轮结构也能满足机械爱好者对精密结构的观赏需求，区别于普通封闭外壳的时钟产品，具备更强的交互感与观赏属性。在细节处理上，刻度滚筒的转动限位结构做了专门设计，每到一个刻度节点都会有轻微的定位阻尼感，避免滚筒因为惯性出现过转，保证刻度对位准确；外壳的镂空宽度经过反复校核，既不会宽到让内部结构显得松散，也不会窄到遮挡刻度读取，在视觉通透感和结构整体性之间找到了平衡。
