钣金结构模具箱承载框架三维设计

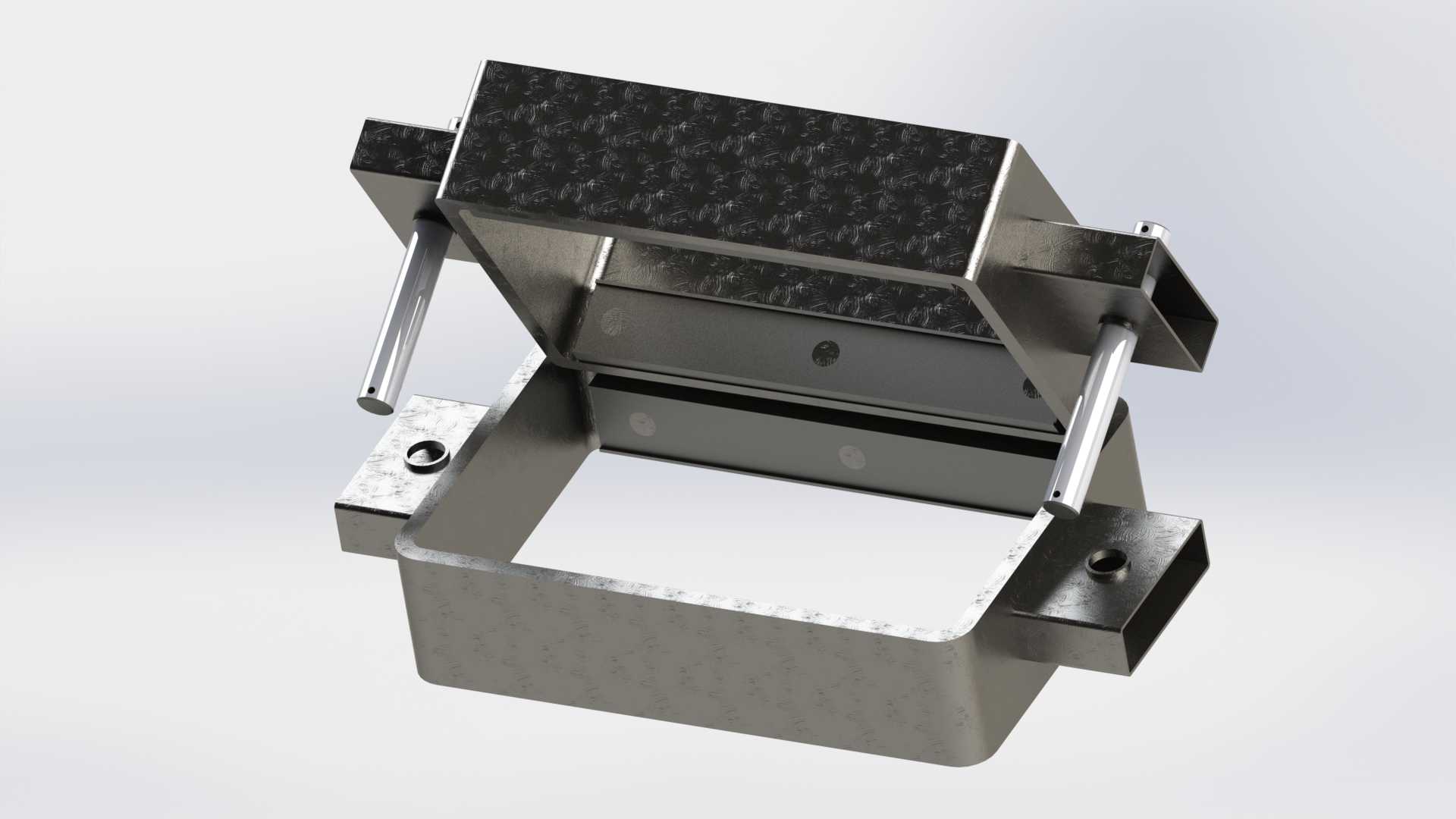

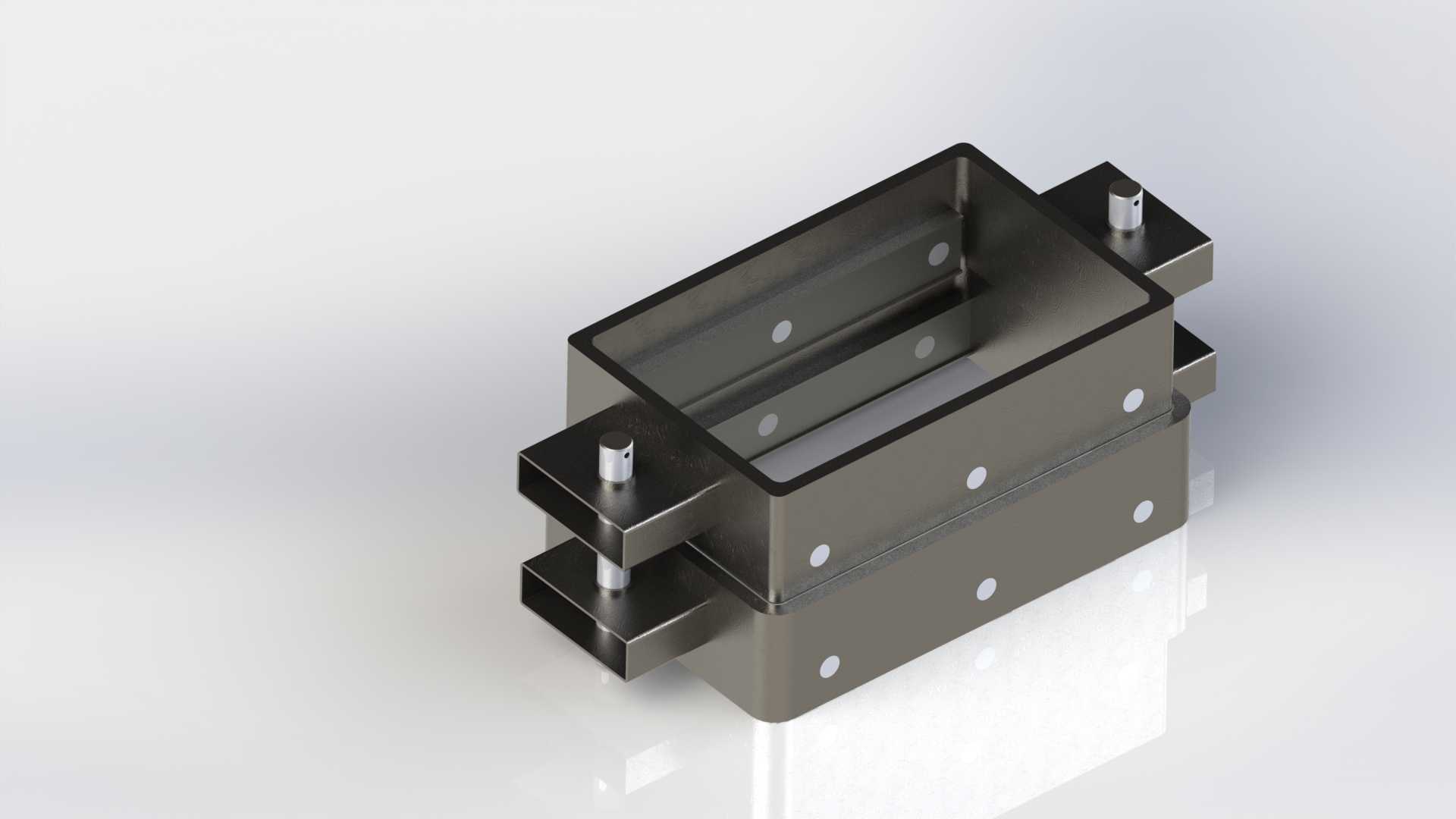

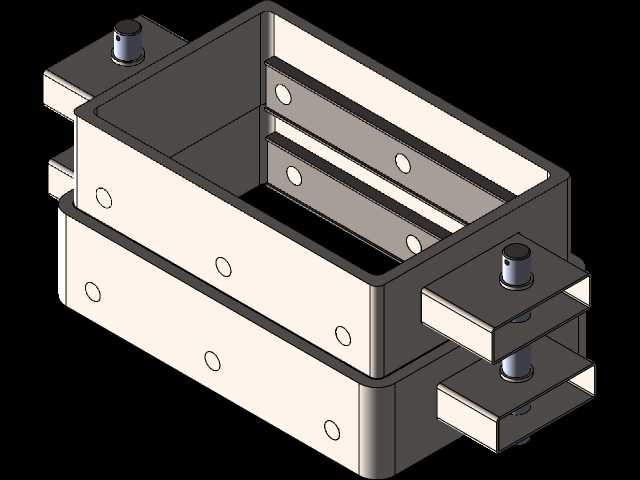

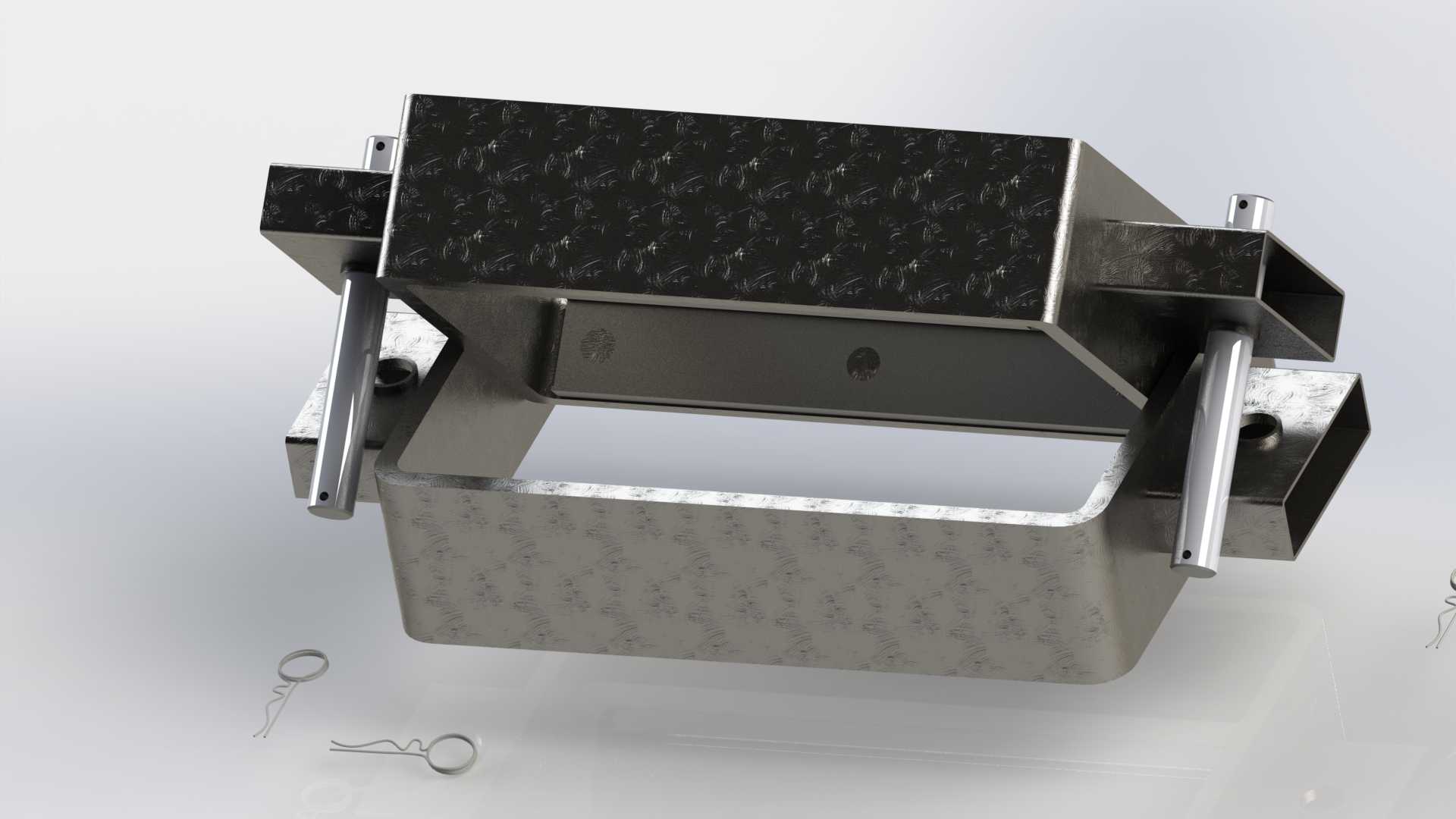

在冲压、注塑类生产车间的工位周转与模具临时存放场景中，这类箱式承载框架的使用频率极高，它并非普通的储物箱体，而是需要适配模具工位转运、上机前临时定位、工序间工件暂存的复合型工装结构。从结构设计逻辑来看，整体采用折弯钣金拼焊的主体框架，上下两层的U型槽结构并非随意设置，下层开口槽的宽度匹配常见中小型模具的底座导向边，上层封闭的平面承载区可放置模具配套的镶件、紧固件或者待加工的坯料，两侧伸出的圆柱导向轴是整个结构的核心定位部件，轴径公差控制在h7级别，可直接插入工位架的对应定位孔中，实现整个箱体的无偏差快速放置，不需要额外的锁紧件就能保证周转过程中不发生偏移。

设计之初最先敲定的是两侧导向轴的中心距，这个尺寸直接对接现有车间通用工位周转车的安装孔位，不需要对现有周转设备做任何改造就能直接适配，轴的伸出长度经过反复校核，既保证插入定位孔后有足够的配合深度防止倾覆，又不会因为伸出过长导致周转过程中剐蹭周边设备。主体框架的板材厚度选择上，没有盲目追求厚板增加冗余强度，而是根据常承载模具的单重上限，通过折弯加强筋的结构提升整体刚性，上层承载面的背面压有两道平行的加强筋，在不增加板材厚度的前提下，将平面的承载挠度控制在0.2mm以内，避免放置精密模具镶件时因为平面变形导致工件磕碰。

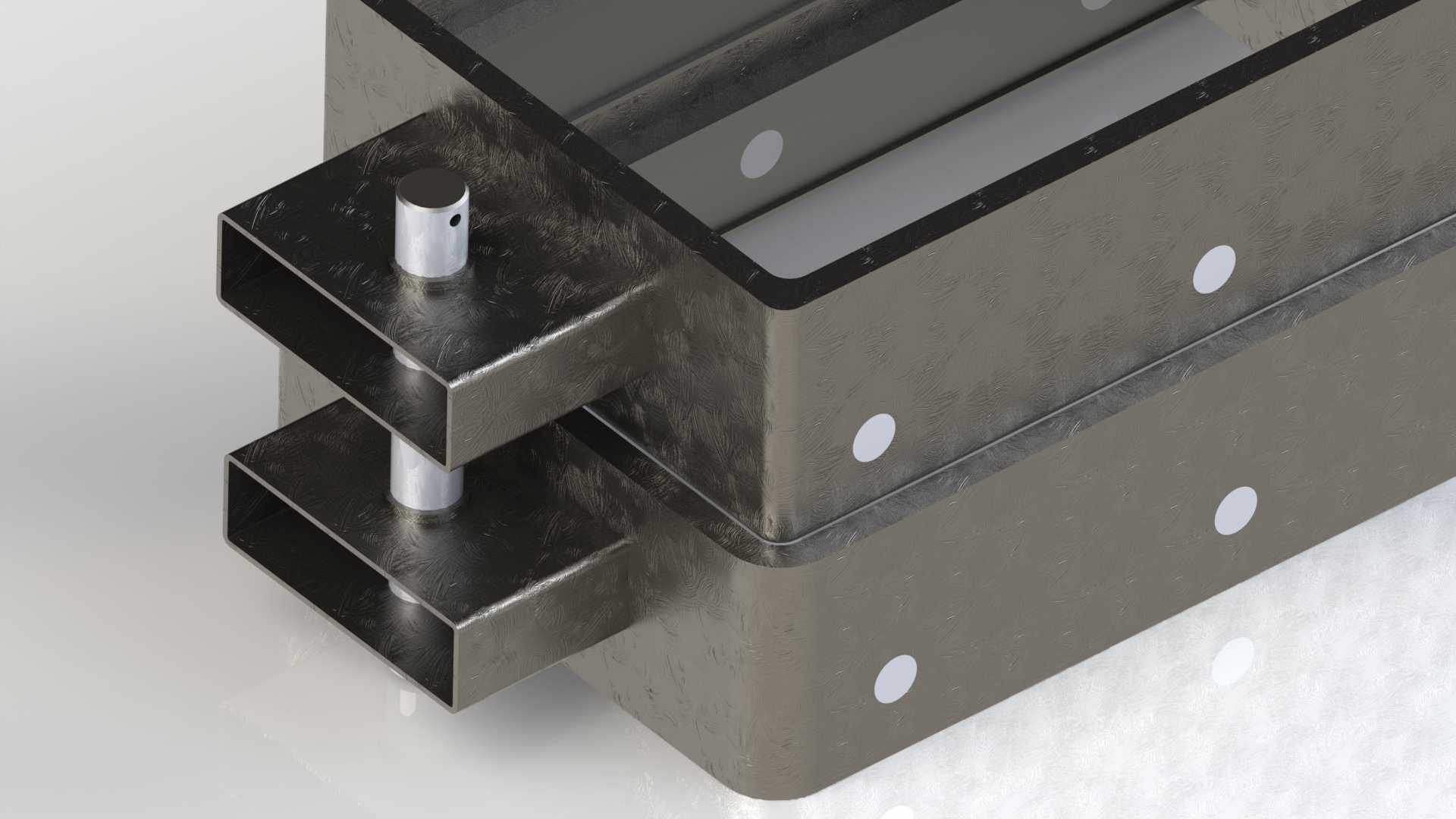

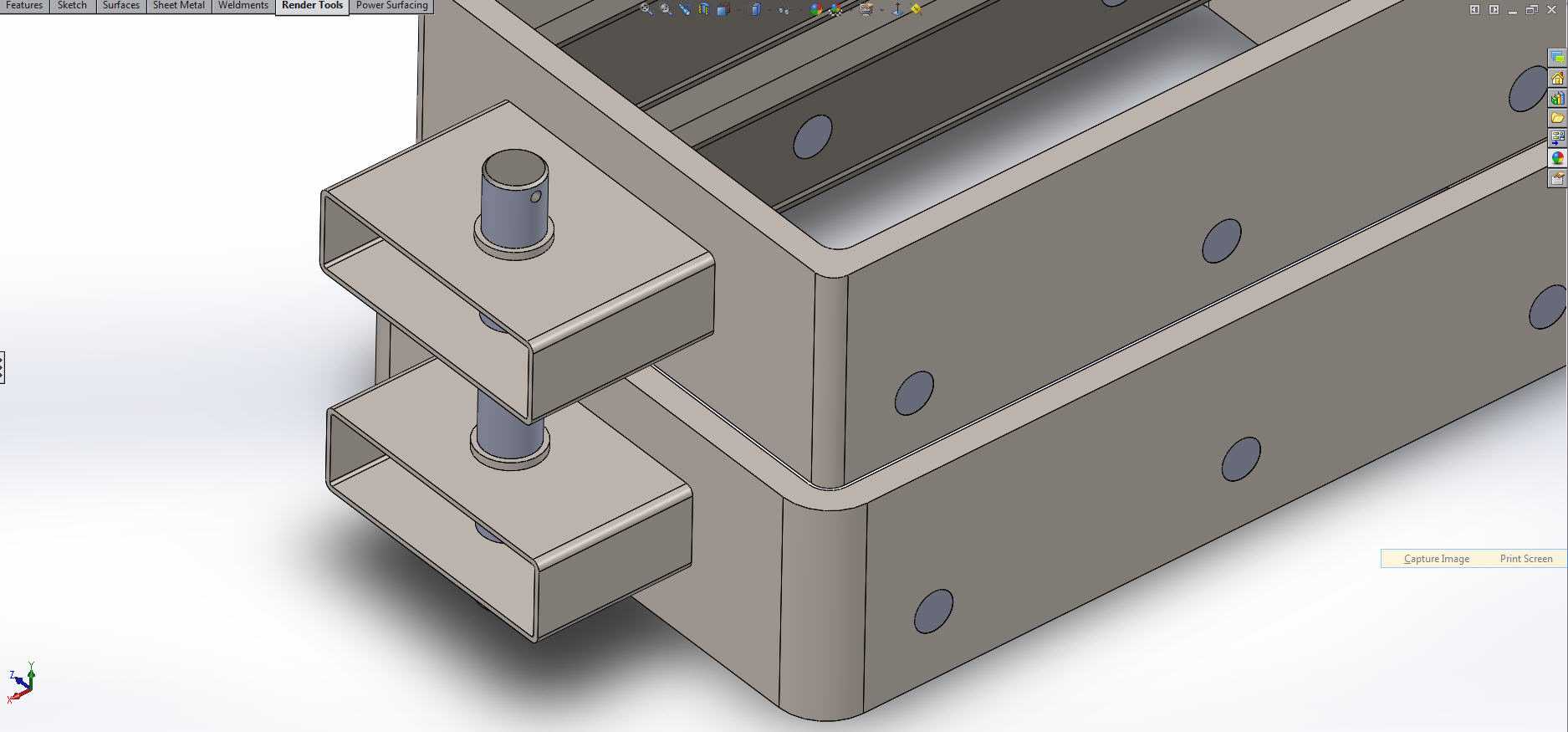

框架边角处的焊接位置全部做了打磨清根处理，所有外露的锐边都倒了R1的圆角，防止车间操作人员周转时被割伤，两侧的导向轴与框架连接的位置，额外增加了三角加强筋焊接，因为这个位置是整个结构的受力集中点，起吊或者推拉周转时所有的载荷都会传递到轴与框架的连接处，加强筋的设置可以有效分散应力，避免长期使用后出现焊缝开裂的问题。上下两层槽体的内侧尺寸，预留了0.5mm的间隙，适配模具底座的尺寸公差，不会因为模具制造的微小偏差出现放不进去或者间隙过大晃动的情况，槽体的深度刚好覆盖模具底座1/3的高度，既保证放置时的定位精度，又能方便操作人员徒手取放模具，不需要额外的撬杠辅助。

在实际生产场景中，这类结构除了用于模具的工位周转，还可以直接作为机加工的临时定位工装使用，将箱体通过两侧导向轴固定在机床工作台的定位槽上，就可以直接将待加工的小型模具组件放置在槽内进行钻孔、打磨等工序，不需要重新制作专用的定位夹具，大幅缩短了工序准备的时间。框架表面做了喷砂氧化处理，相比普通的喷漆处理，这种表面处理方式的耐磨性更好，长期与金属模具接触摩擦也不会出现表层脱落的问题，同时氧化层具备一定的防锈能力，适合车间多油污、多切削液的使用环境。

结构上没有设置多余的装饰性部件，所有的结构特征都服务于实际使用需求，上层平面上的两个定位凹点，是专门为配套的模具盖板设置的定位点，盖板放置后可以完全覆盖下层槽体，防止周转过程中切削液或者铁屑掉入槽内污染模具配合面，凹点的深度只有1mm，不会影响平面放置其他工件的平整度。两侧的导向轴端部做了倒角处理，插入工位架定位孔时可以起到导向作用，即使操作人员放置时存在微小的位置偏差，也能顺着倒角滑入定位孔，降低对位的操作难度。整个框架的自重控制在合理范围内，单人就可以完成搬运和放置，不需要借助起重设备，适配中小型模具频繁周转的使用需求。
