高校课程设计鸡蛋缓冲投放防护装置

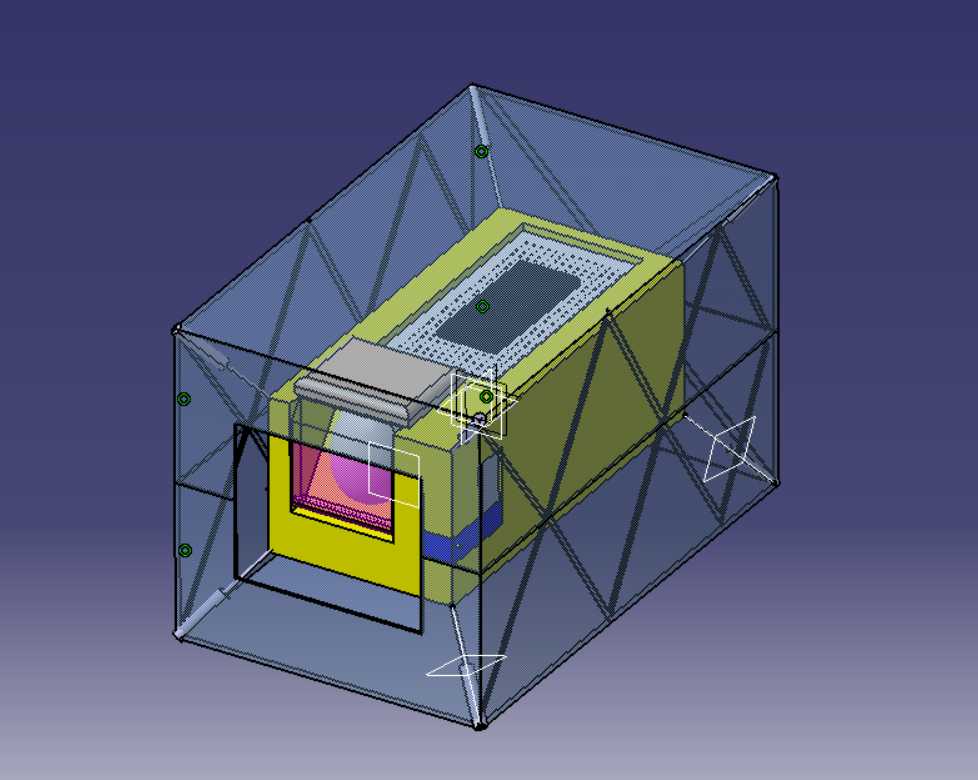

这套鸡蛋投放防护结构，最初的设计出发点是解决高空投放鸡蛋过程中的易碎问题，常见的应用场景覆盖高校工程实践赛事、小型物资定点空投试验、易碎品短途缓冲转运等场景，核心用途是在装置从一定高度自由落体触地时，通过多层缓冲结构抵消冲击能量，保证内部放置的鸡蛋壳体完整无破损。从结构组成来看，整个装置采用外框加内舱的双层布局，外部是桁架式的支撑框架，杆件沿立方体的棱边与面对角线布置，形成稳定的三角支撑结构，这种框架设计首先能控制整体重量，避免额外的载荷增加落地冲击，同时框架的杆件在触地瞬间可以先通过自身的微小形变吸收一部分初始冲击，避免冲击力直接传递到内部承载舱。内部的承载腔体采用分层设计，最内侧是贴合鸡蛋外形的弧形放置槽，槽面密布细小的透气通孔，一方面可以减少放置面与鸡蛋壳体的硬接触面积，另一方面也能避免腔体内部密闭形成气压差，在投放过程中对鸡蛋表面产生额外压力。放置槽外围是一圈带阻尼的缓冲填充层，设计时特意在缓冲层朝向投放方向的一侧预留了渐进式的压缩空间，触地时缓冲层会按照从外到内的顺序逐步被压缩，把瞬间的刚性冲击转化为一段持续时间更长的阻尼耗能过程，避免冲击加速度超过鸡蛋壳的承受阈值。在框架与内舱的连接位置，没有采用刚性固定的方式，而是在八个连接点位都设置了柔性连接结构，允许内舱在框架内部有小范围的位移余量，当装置落地出现倾斜或者侧向碰撞时，内舱可以通过小幅位移卸掉侧向的冲击力，不会因为硬连接把侧向载荷直接传递到鸡蛋上。设计过程中首先确定的是整体安装边界，整个装置的外轮廓控制在正立方体内，边长尺寸适配常规的赛事投放口规格，不需要额外改造投放设备就能直接使用，框架的所有杆件都采用等截面设计，连接节点统一，加工时不需要定制特殊规格的连接件，用常规的粘接或者卡扣连接就能完成组装，降低制作难度。外框架的每个面都做了通透设计，一方面是减少装置下落过程中的风阻，避免因为气流扰动导致投放落点偏移，另一方面也方便投放前快速检查内部鸡蛋的放置状态，不需要拆开整个装置就能确认固定是否到位。在触地面的设计上，没有采用整块的平板底座，而是在框架底部的四个角点设置了突出的缓冲支脚，支脚的高度高于框架底面，落地时四个支脚先接触地面，把单点集中的冲击力分散到四个点位，同时支脚自身的形变可以先消耗掉第一波冲击能量，剩余的能量再通过框架杆件传递到连接点位的柔性结构，最后才到达内舱的缓冲层，经过三级的能量消耗，最终传递到鸡蛋表面的冲击加速度会被控制在蛋壳可承受的范围内。内舱的开盖位置设置在装置的侧面，采用抽拉式的舱门结构，舱门关闭后通过框架侧面的杆件形成限位，不需要额外的锁扣结构就能保证投放过程中舱门不会意外打开，取放鸡蛋时只需要拉开舱门就能操作，不需要拆解整个外框架，操作流程简单，适合多次重复试验使用。在结构强度校核阶段，特意针对不同投放高度的冲击载荷做了模拟，框架的杆件直径选择经过反复调整，既不会因为杆件过粗导致整体重量过大，增加落地冲击，也不会因为杆件过细导致落地时框架直接断裂，失去对内舱的保护作用。内舱的缓冲层厚度也经过多轮迭代，过厚会压缩鸡蛋的放置空间，过薄则无法达到足够的缓冲效果，最终的厚度参数是在保证鸡蛋放置空间充足的前提下，预留了足够的压缩行程，即使在最大设计投放高度下落地，缓冲层也不会被完全压实，避免出现刚性接触。整个装置的所有结构都没有尖锐的外凸棱角，所有杆件的端部都做了钝化处理，避免在搬运或者投放过程中划伤操作人员，同时也能减少落地时棱角先触地带来的应力集中问题。从实际使用的角度来看，这套结构除了用于鸡蛋投放的场景，稍作调整内舱的尺寸和缓冲层参数，也可以用于其他小型易碎品的缓冲防护，比如玻璃器皿、小型电子元器件的短途转运或者空投试验，框架的模块化设计也方便根据不同的防护需求调整整体尺寸，不需要重新设计整个结构体系，只需要更换对应长度的框架杆件和适配尺寸的内舱就能满足新的使用要求。
