适配光学瞄具的手机外接拍摄夹持支架

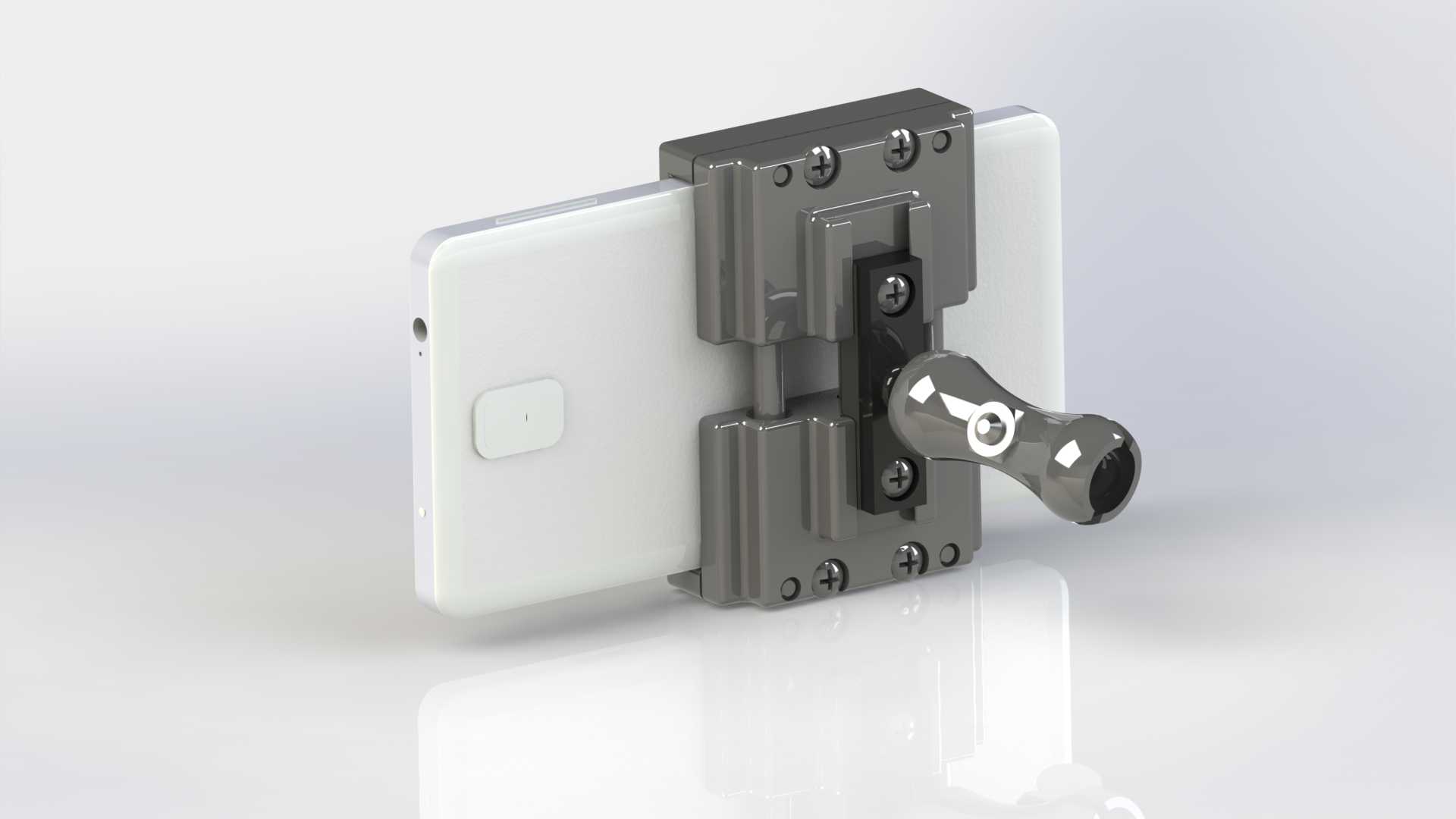

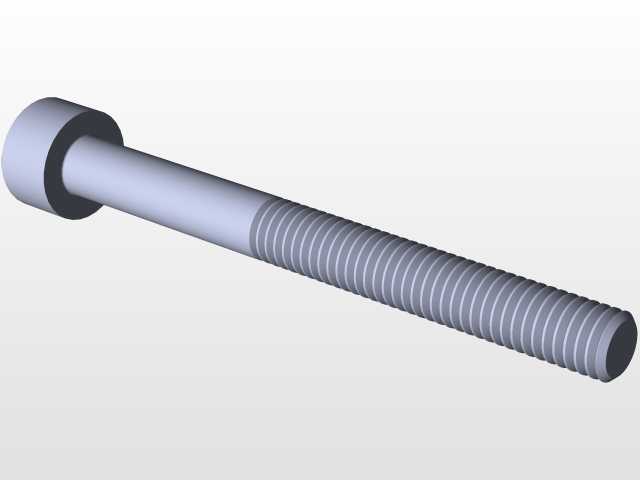

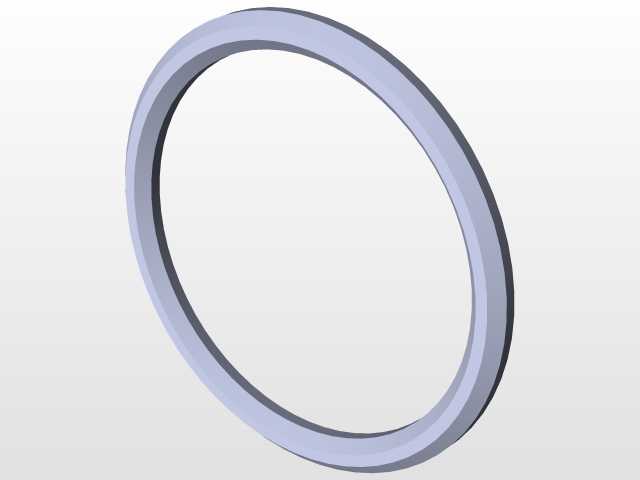

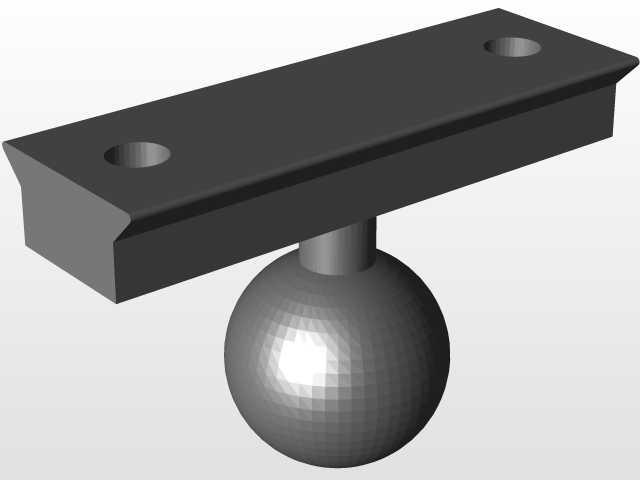

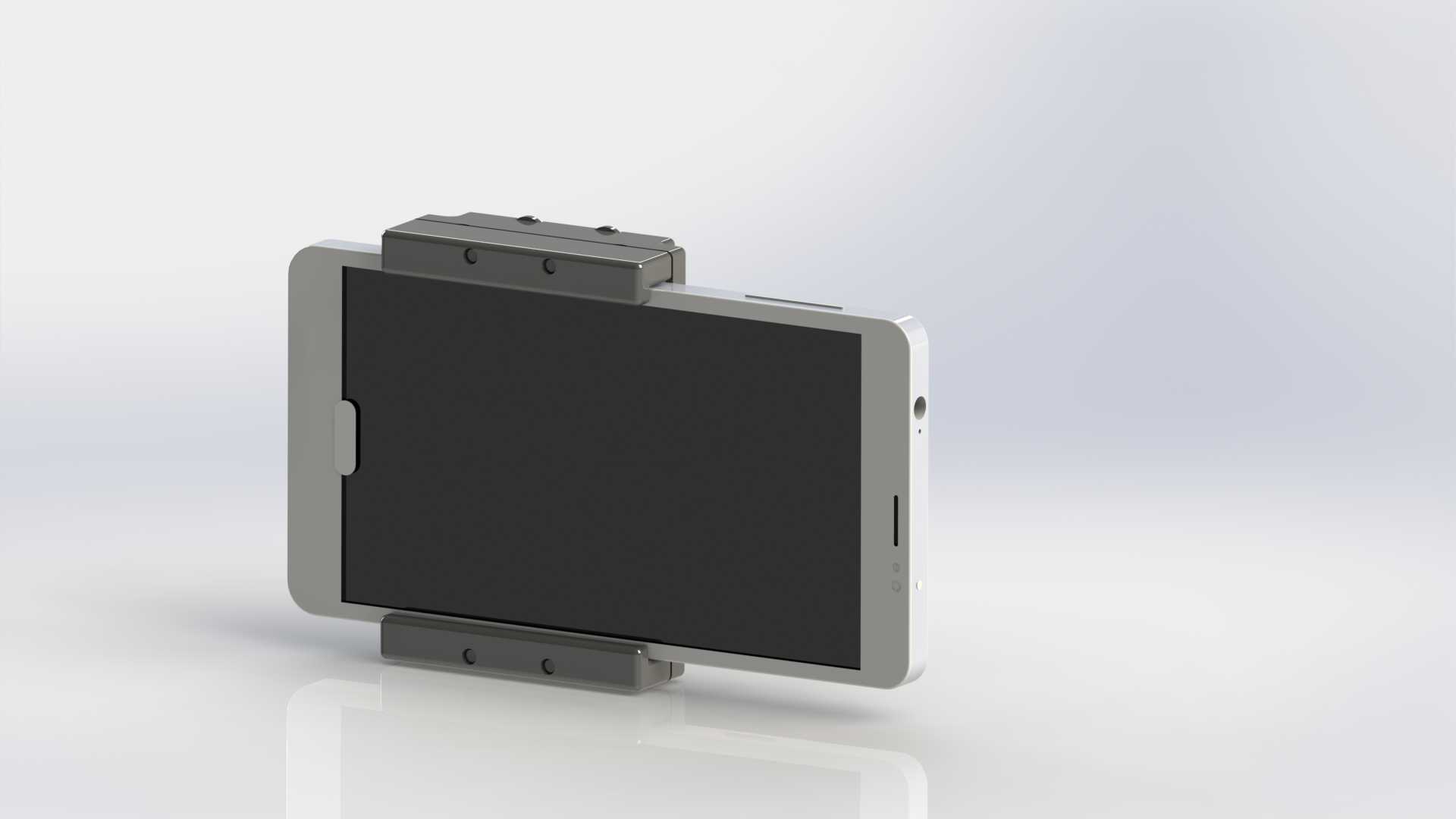

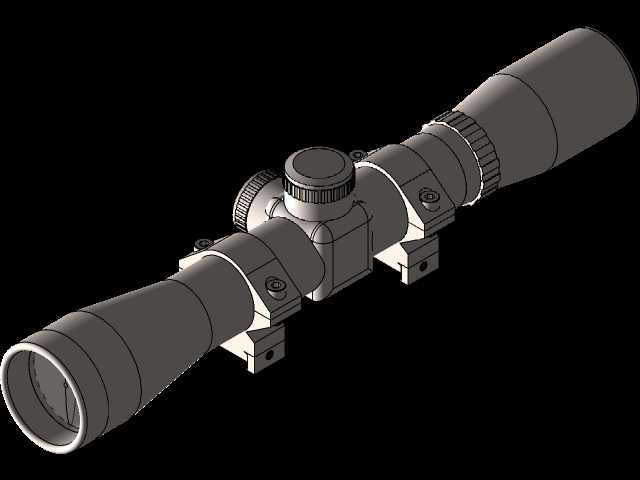

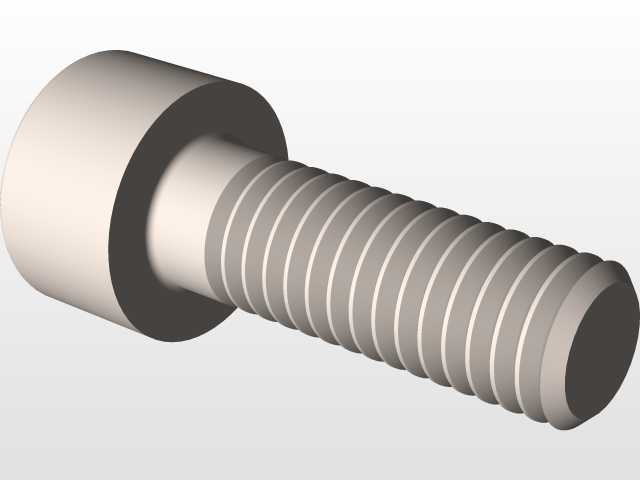

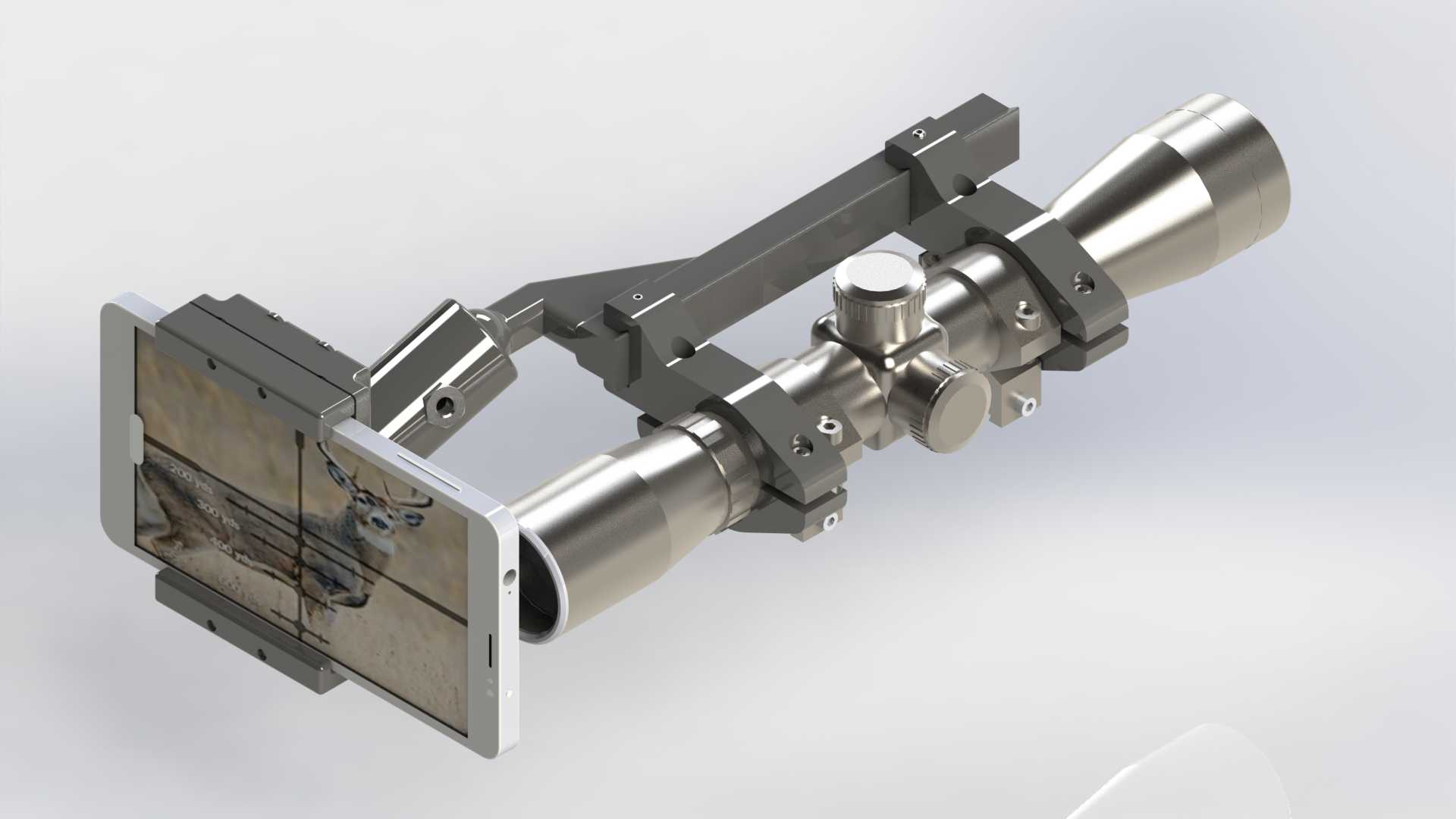

在户外狩猎观测、战术射击训练、远距离生态观察这类场景里，很多使用者都有过想把光学瞄准镜、单筒观测镜里的视野实时记录下来的需求——要么是留存弹着点分布做复盘分析，要么是记录远距离观测到的野生动物行为，要么是给新手做瞄准视野的教学演示，直接用手机对准目镜拍摄不仅容易出现画面偏移、黑边、眩光的问题，手持时的微小抖动还会让画面完全糊掉，根本没法得到可用的影像资料，这款外接夹持支架就是为解决这类实际使用痛点设计的。从结构设计逻辑来看，整个支架分为两个核心功能模块，一侧是适配手机的夹持固定单元，另一侧是卡接在光学瞄具镜身的锁紧单元，中间通过多段枢轴连接结构实现角度与位置的微调。手机夹持端采用双侧可调的夹臂结构，夹臂内侧预留了软质缓冲垫的安装位，实际使用时可以根据不同手机的宽度调整夹持范围，不会刮伤手机中框，同时夹臂的避让槽特意避开了手机侧边的按键与摄像头模组位置，避免夹持时误触按键或者遮挡拍摄镜头，夹臂的开合行程覆盖了目前主流的4.7英寸到6.9英寸屏幕的智能手机，不需要额外更换适配垫块就能兼容绝大多数在用机型。镜身锁紧单元采用对开式抱箍结构，抱箍的内圆弧面做了防滑纹理处理，锁紧时通过侧面的两颗紧定螺钉施加预紧力，能够适配25mm到34mm直径的主流光学瞄具镜身，不会因为射击时的后坐力或者户外移动时的颠簸出现支架滑移、偏转的问题，抱箍与枢轴结构的连接位置做了角度锁紧旋钮，松开旋钮时可以沿着镜身圆周方向360度调整手机的安装角度，调整到位后拧紧旋钮就能完全锁死位置，不会出现使用中角度偏移的情况。中间的枢轴连接臂采用多段铰接设计，每一段铰接点都带阻尼调节结构，不仅可以调整手机与目镜之间的轴向距离，让手机摄像头的光轴完全对准目镜的出瞳位置，保证拍摄画面没有黑边、中心视野清晰，还能根据使用者的操作习惯调整手机的俯仰角度，不管是站着观测、卧姿射击还是蹲姿观察，都能把手机调整到方便操作、方便查看屏幕的位置。从安装边界尺寸来看，整个支架完全收拢时的长度不超过180mm，最大展开长度约260mm，抱箍锁紧后的最大外径不超过52mm，不会和瞄具上的调节旋钮、物镜遮光罩、防尘盖等原有部件产生结构干涉，安装时不需要拆卸瞄具上的任何原有配件，直接卡在镜身合适位置锁紧即可，整个安装过程不需要额外的专用工具，徒手就能完成拆装，日常收纳时可以把枢轴臂完全折叠，整体体积和一个普通的便携充电宝差不多，可以直接放进战术背包的侧袋或者观测装备的收纳包中，不会占用过多的收纳空间。在实际使用场景中，这款支架除了适配光学瞄准镜之外，只要更换对应直径的抱箍垫片，还能夹持在单筒望远镜、观鸟镜、天文望远镜的目镜端，实现同样的拍摄记录功能，不需要针对不同的观测设备单独购买对应的拍摄支架，通用性很强。设计时特意在枢轴臂的连接位置做了应力分散的圆角过渡，没有尖锐的棱角，避免户外使用时勾挂衣物或者划伤装备表面，整体结构采用硬质铝合金加工的思路，在保证结构强度足够承受射击后坐力冲击的前提下，尽可能控制整体重量，整套支架的重量控制在120g以内，安装在瞄具上之后不会过多增加整枪的前端重量，不会影响原有的瞄准平衡，也不会给长时间携行带来额外的负重负担。夹臂的夹持力经过反复调校，既不会因为夹持力过小导致手机在使用中滑落，也不会因为夹持力过大导致手机中框出现变形，夹臂与手机接触的位置全部预留了缓冲垫的安装槽，装配缓冲垫之后还能进一步吸收射击时产生的微小振动，减少拍摄画面的抖动模糊。和市面上常见的单轴手机拍摄支架相比，这款多枢轴的结构不需要使用者反复调整抱箍的安装位置就能找到合适的拍摄对位角度，调整效率更高，对位精度也更好，实际拍摄时只要一次调整到位，后续重复使用时不需要再重新对位，只要把支架卡在之前的镜身位置就能直接使用，对于需要频繁拆装装备的户外使用者来说，能节省不少调整装备的时间。
