可调角度车载设备鱼定位安装支架

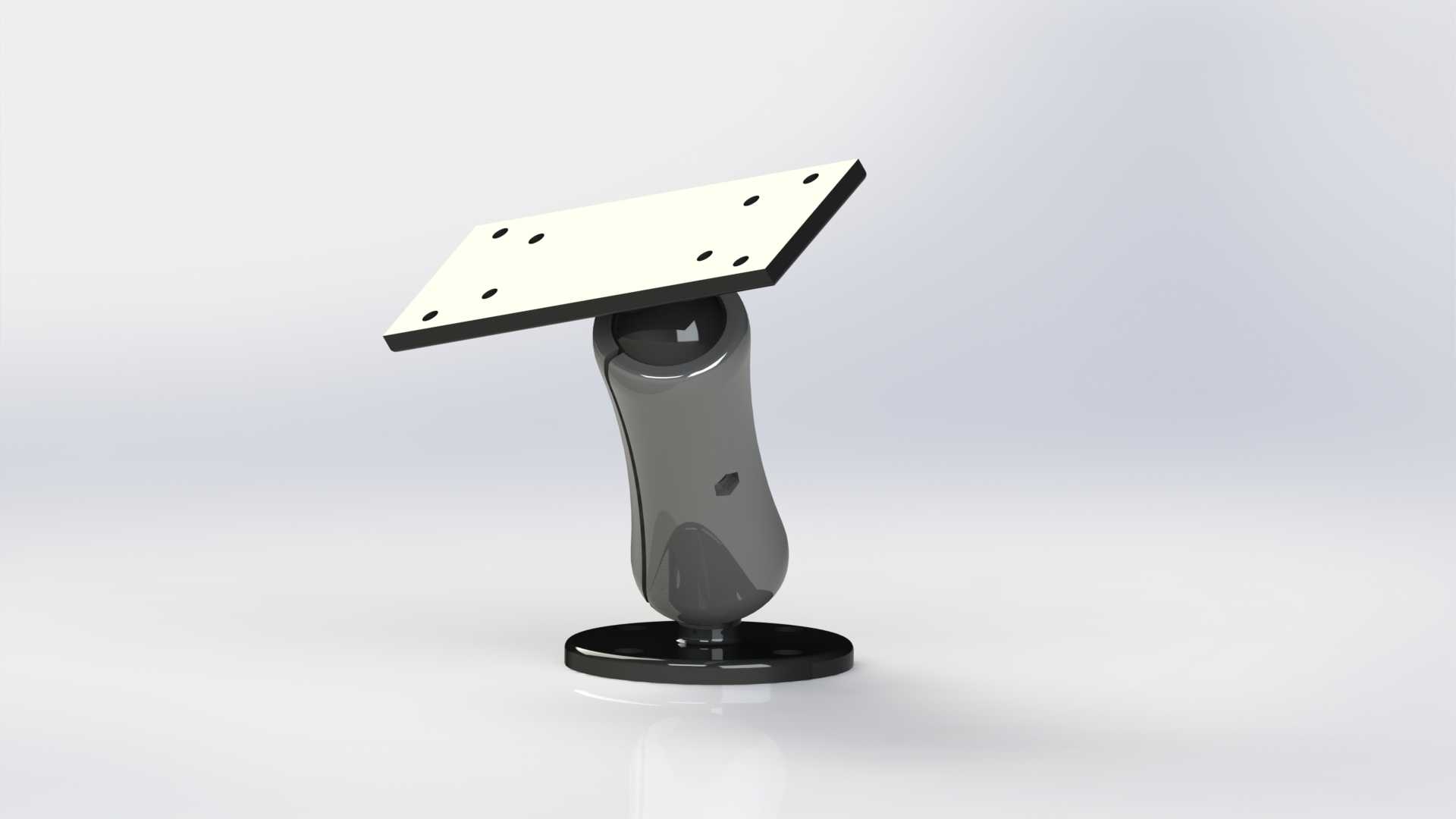

这款可调角度定位安装支架，最初是针对车载场景下电子设备的固定需求开发的，日常在商用车中控台、特种作业车操控舱内都能见到同类结构的应用，核心作用是为显示屏、操作终端、扫码识别模块这类需要频繁调整观测角度的设备提供稳定的支撑基础，避免车辆行驶过程中设备出现晃动、移位，同时允许操作人员根据自身坐姿、作业视角快速调整设备朝向，不用反复拆卸重新固定。从结构设计逻辑来看，整个支架分为三个核心功能段：底部是圆形安装底座，底座上预留了均匀分布的沉头安装孔，安装时可以通过螺栓直接固定在中控台平面、设备安装台面上，底座与支撑柱衔接的位置做了圆弧过渡，避免应力集中，长期承受设备重量也不会出现根部断裂的问题；中间段是符合人体工学握持弧度的支撑立柱，柱身做了曲面收腰设计，一方面是减少整体重量，另一方面在手动调整角度时可以握持柱身发力，不会因为表面过于光滑出现打滑，柱身侧面预留的小圆孔是角度锁止机构的调节位，调整到目标角度后拧紧锁止件，就能让支架保持固定姿态，不会因为设备自重出现下坠；顶部是矩形安装平台，平台上按照常用车载终端的安装孔位标准，对称布置了多组安装孔，覆盖不同尺寸设备的固定需求，平台背面和支撑柱的衔接处是万向球头结构，支持水平方向360度旋转、垂直方向上下俯仰角度调整，调整阻尼经过匹配设计，既不会因为阻尼过小导致角度自行变化，也不会因为阻尼过大让调整操作过于费力。在安装边界的设计上，底部圆形底座的直径控制在常规安装空间的适配范围内，不需要在安装面上开过大的固定孔，即使是厚度较薄的中控台塑料面板，也能通过增加薄垫片的方式完成固定，不会出现面板受压变形的问题；顶部安装平台的长宽尺寸适配7到10英寸范围内的车载显示终端、作业操作屏，孔位间距符合通用电子设备的安装规范，不需要额外制作转接板就能直接固定设备；整体支撑高度经过测算，安装完成后设备屏幕中心刚好落在正常坐姿下操作人员的视线水平范围内，不需要低头或者仰头就能清晰看到屏幕内容，长时间操作也不容易产生视觉疲劳。在实际工况适配方面，支架的角度调整范围覆盖了日常使用的全部常用视角，垂直俯仰角度可以从水平向上倾斜到接近垂直状态，水平旋转可以让设备朝向主驾、副驾或者舱内其他作业位置，满足不同岗位人员的查看需求；支撑柱内部做了走线空腔，设备的供电线、信号线可以从柱身内部穿过，从底座位置引出，不会出现线缆外露杂乱的问题，也避免了调整角度时线缆被拉扯、磨损的风险。结构强度设计上，整体采用工程塑料与金属嵌件结合的方式，球头锁止位置嵌入金属耐磨衬套，长期反复调整角度也不会出现磨损松旷，底座和顶部平台的安装孔位置都做了局部加厚处理，螺栓锁紧时不会出现柱体开裂的问题，能够承受车载场景下的持续振动，即使在颠簸路面行驶，设备也能保持稳定的固定姿态，不会出现松动、异响。这类支架除了车载场景之外，也可以拓展应用在工业设备操作台、自助服务终端、医疗设备旁的辅助显示屏固定场景，只要是需要小范围调整设备观测角度、对安装稳定性有要求的平面固定场景，都可以通过匹配对应安装孔位来使用，结构本身没有复杂的传动部件，后期维护只需要定期检查锁止件的松紧程度即可，不需要额外的润滑或者复杂保养。
