机柜用直角折弯安装固定角件结构

做机柜结构设计快十年，这类直角固定角件是整柜装配里最容易被忽略但又直接影响装配精度的小零件，很多新人做结构时随便拉个直角块就出图，等到现场装配才发现要么干涉走线，要么安装孔对不上，要么承重后折弯处变形，整批零件返工的情况见过太多。这次做的这款角件，是专门针对标准19英寸机柜内部层板、导轨、附属安装模块的固定场景设计的，日常在通讯机柜、电气控制柜、工业设备机柜里都能用到，主要承担垂直方向的承重连接，把水平安装的层板、设备安装板和机柜的竖直立柱牢牢锁合，分散安装面的载荷，避免单点受力导致的板材变形。

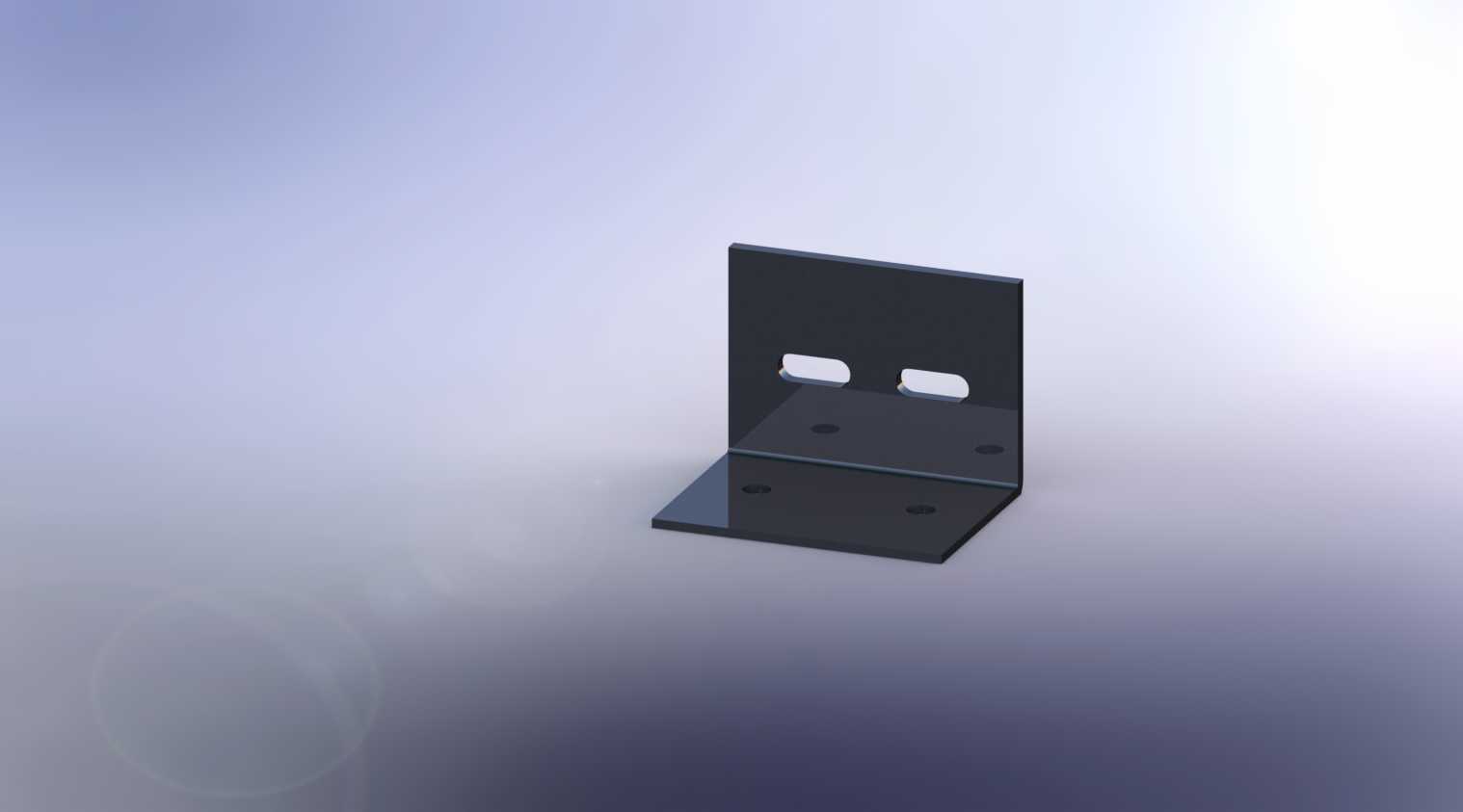

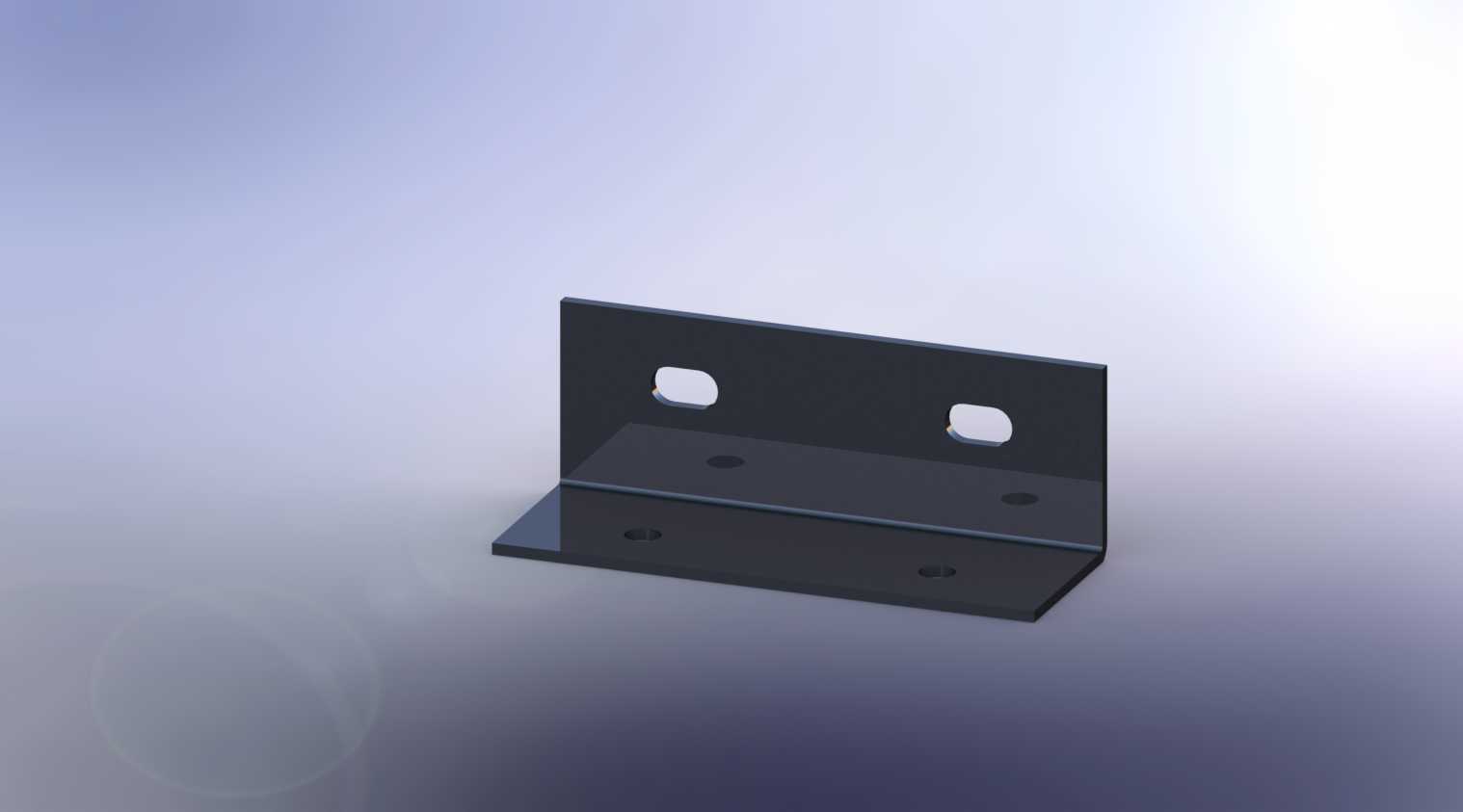

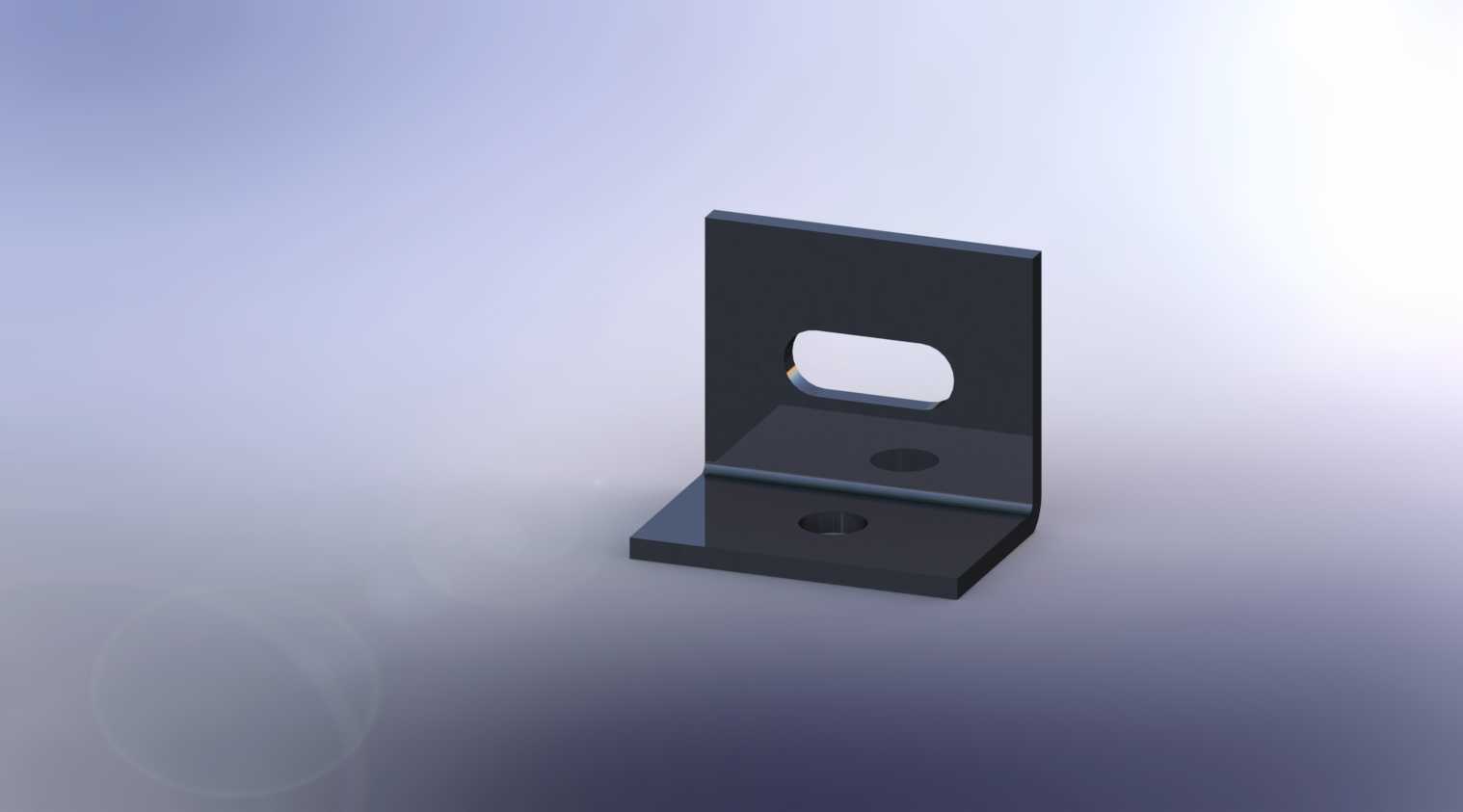

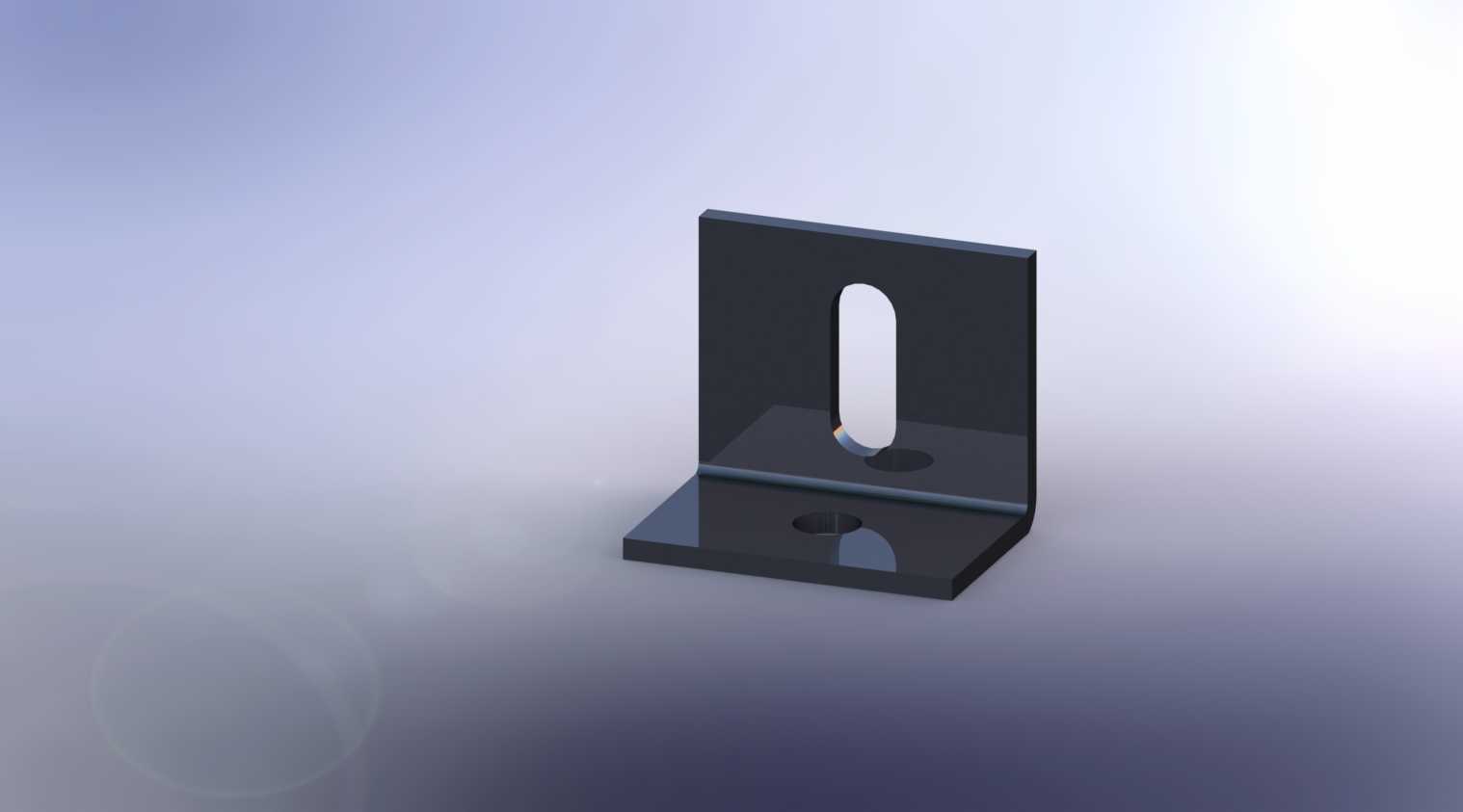

设计的时候最先考虑的是安装边界，常规机柜立柱的安装孔间距是通用标准，所以竖直安装面的两个腰型孔特意做了长圆孔设计，不是常规的圆孔，就是为了抵消机柜立柱冲孔的累计公差，现场装配的时候不用硬掰零件对位，上下有2mm的调节余量，哪怕立柱孔位有轻微偏差，也能顺利穿入紧固件，不会出现螺丝对不上孔的情况。水平安装面的四个沉孔是对应层板或者安装板的固定位，沉孔深度刚好匹配常用的十字盘头螺丝厚度，锁合后螺丝头不会突出安装面，避免后续放设备的时候被螺丝头硌到，刮花设备底板或者影响设备放平。

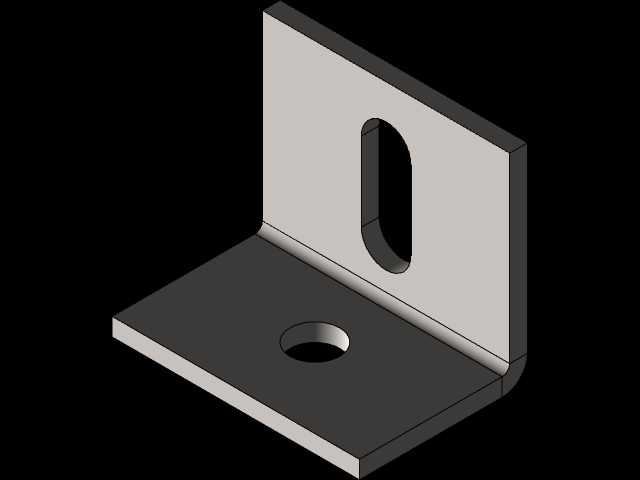

折弯处的R角是特意留的，不是直角死折，之前做过一批死折的角件，冷轧板折弯的时候应力集中，承重超过15kg就从折弯处裂开，这次的内R角按照板厚的1.5倍设计，用2mm厚的冷轧板冲压折弯后，折弯处的应力能均匀分散，垂直承重能到30kg不出现永久变形，完全满足机柜内部普通设备、层板的承重需求。两个安装面的平面度要求控制在0.1mm以内，锁合后不会出现缝隙，避免机柜运行时因为风扇震动导致角件松动，产生异响。

零件的外形尺寸是按照机柜内部的安装空间预留的，竖直面高度刚好卡在机柜立柱的两个安装孔位之间，不会突出到立柱外侧影响柜门关闭，水平面的宽度和深度匹配常规机柜层板的侧边宽度，安装后不会突出层板边缘，不会干涉内部走线空间，之前有款旧角件水平面做宽了5mm，结果走线的时候网线被角件边缘刮破绝缘皮，差点造成短路事故，这次特意把边缘做了钝边处理，所有锐边都倒了0.5mm的圆角，既不会划手，也不会刮破线缆外皮。

实际应用的时候，这款角件不仅能用来固定层板，还能用来固定机柜内部的线槽、导轨安装座、小型继电器模组的安装板，只要是需要垂直面和水平面连接固定的位置，都能通用，不用单独开模做不同的连接件，能减少机柜装配的零件种类，降低BOM成本，仓储备件的时候也不用备一堆不同规格的角件，统一用这一款就能覆盖大部分直角固定场景。设计的时候还考虑了表面处理的厚度，所有尺寸都是按照喷塑后的最终尺寸标注的，冲压毛坯的时候留了0.1mm的喷塑层余量，不会因为表面喷塑导致安装孔变小，螺丝穿不进去。另外竖直面和水平面的垂直度控制在0.05mm以内，安装后层板不会出现倾斜，避免放在层板上的设备因为倾斜出现滑动，或者影响设备内部元件的正常运行。

很多人觉得这类小五金件没什么技术含量，实际上在机柜装配里，这类连接件的精度直接决定了整柜的装配效率和长期运行的可靠性，要是角件尺寸不准，装配工人要花大量时间修配，整柜的装配周期会被拉长，要是承重不够，后期设备运行过程中层板脱落，很容易造成电气短路、设备损坏的严重事故。这款角件在设计的时候反复核对了机柜行业的通用安装标准，适配市面上绝大多数标准机柜的安装孔位，不管是落地柜还是壁挂柜，只要是标准孔距的立柱都能直接安装使用，不用二次加工。零件的冲压工艺也做了优化，所有孔位都是一次冲压成型，折弯一次到位，不用后续二次钻孔或者打磨，量产的时候良率能到98%以上，加工成本也能控制在合理区间，适合批量采购使用。
