壁挂式数控加工中心刀具夹持架

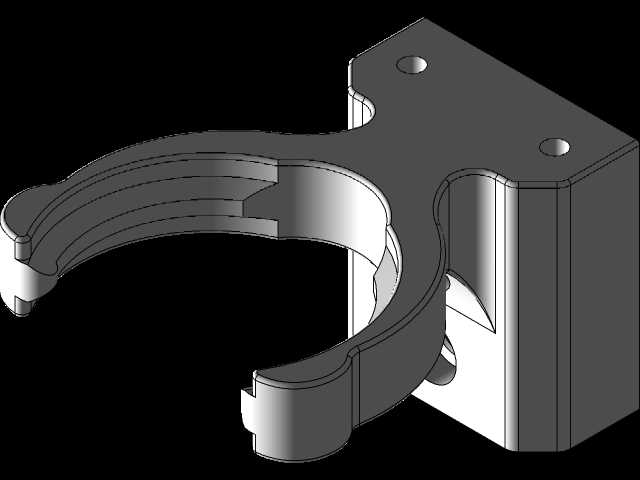

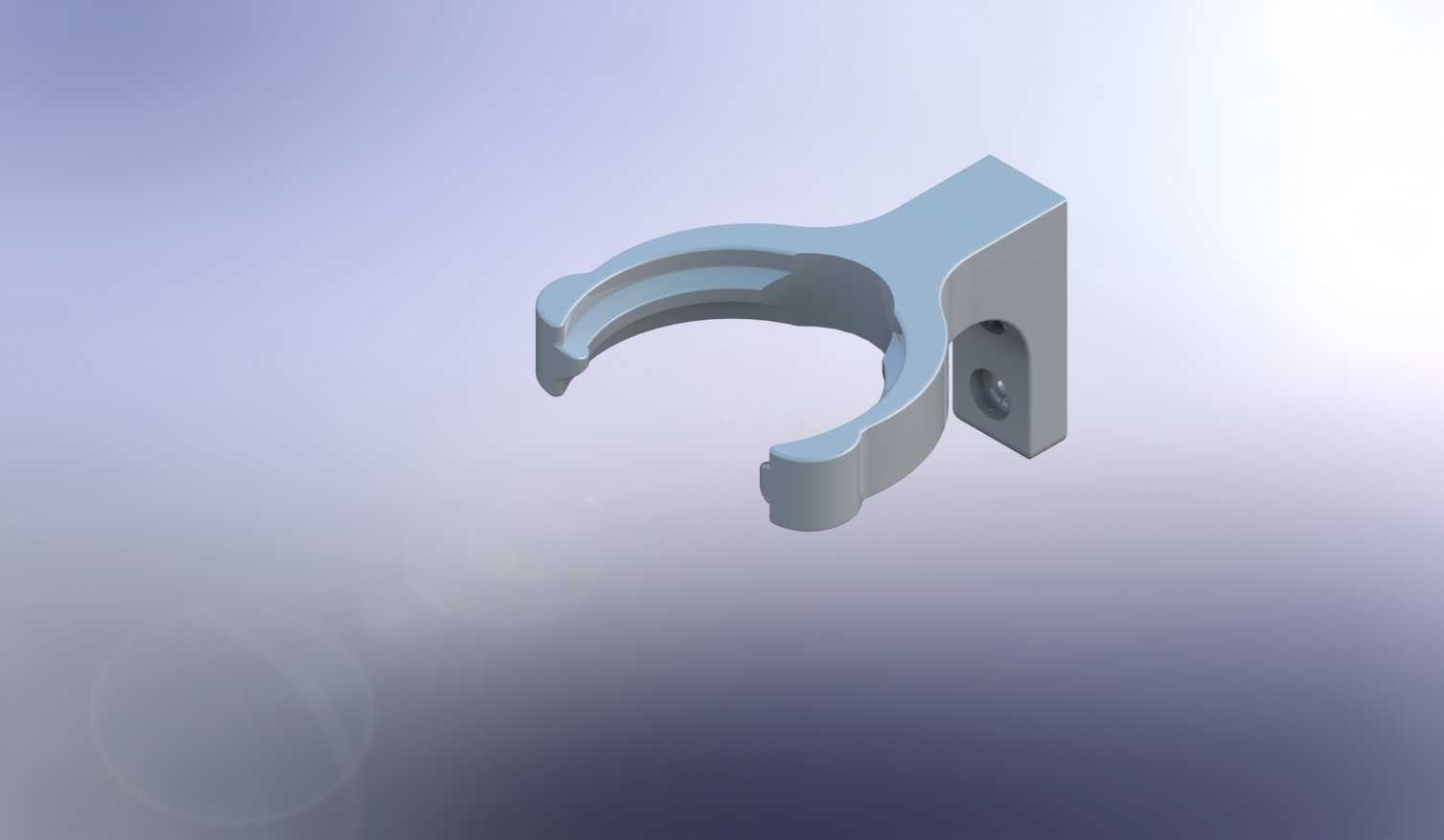

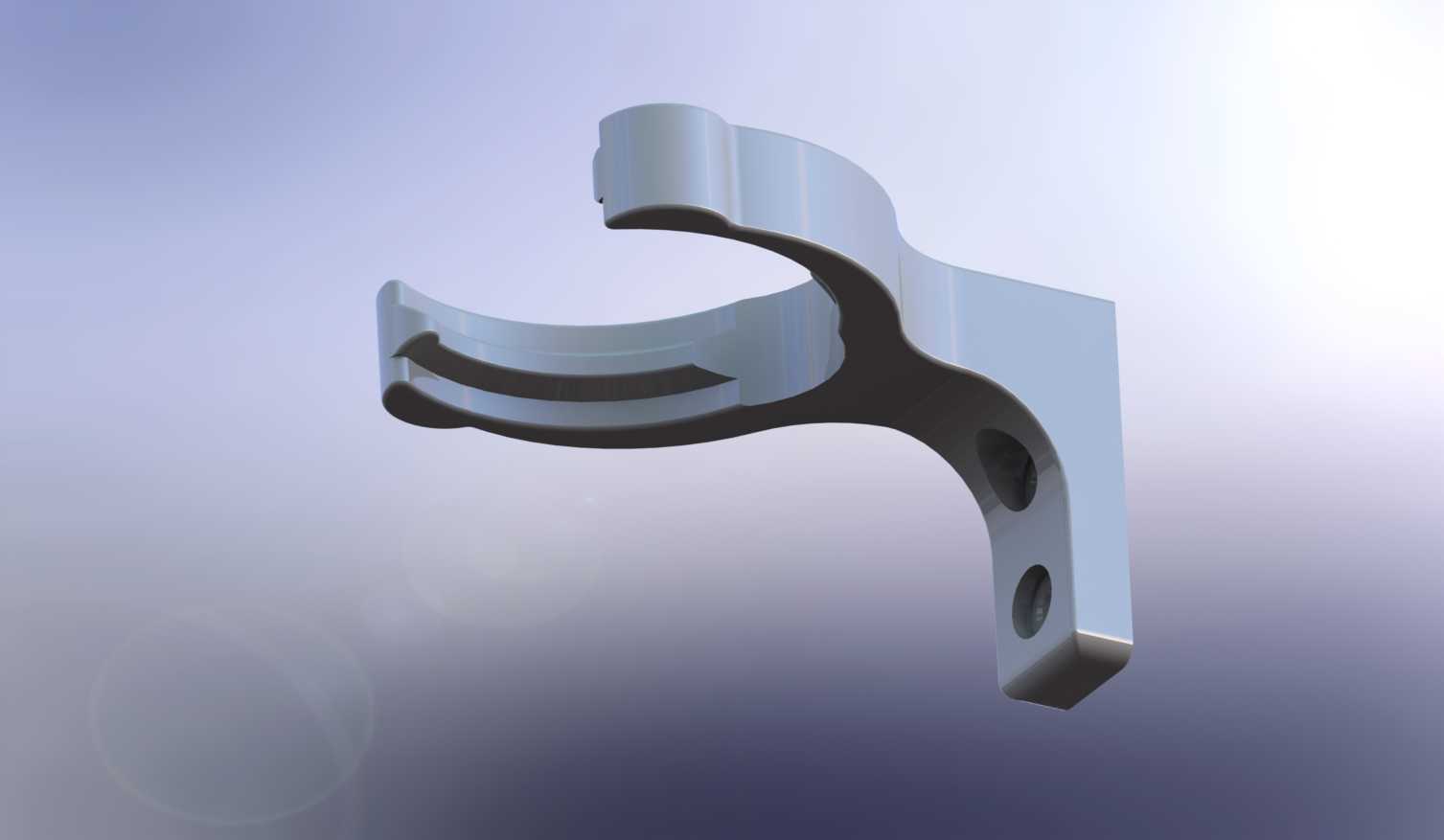

这款壁挂式刀具夹持件主要应用在数控加工车间的工位侧墙、机床旁立式防护板、工具挂板区域，用来解决加工现场BT类、HSK类标准数控刀柄的就近收纳问题，避免刀具随意堆放造成的刀柄磕碰、刀刃损伤、切削液残留滴漏污染工位地面的情况。很多车间在实际生产中，操作工习惯把换下来的刀具直接放在机床工作台边缘或者临时置物架上，不仅占用操作空间，换刀时来回取放走动距离长，还容易碰坏刀具的精密配合面，这款夹持架的设计就是针对这类现场痛点做的结构优化。从结构设计来看，主体采用一体式块状基座，背部是平整的安装贴合面，上面预留两个沉头安装孔，孔位间距按照车间常用的膨胀螺栓、挂板卡扣的通用尺寸做了适配，安装时不需要额外做转接板，直接在墙面或者防护板上打孔固定即可，安装后基座与安装面完全贴合，不会出现悬臂晃动的情况。前部的夹持臂采用双圆弧开口结构，圆弧曲率完全匹配标准数控刀柄的夹持段外径，开口处做了渐进式的导入倒角，刀柄推入时不需要精准对位，顺着倒角就能滑入夹持位，双弧面的接触方式可以保证刀柄放入后不会出现轴向转动或者径向滑落，哪怕夹持臂因为长期使用出现轻微的弹性形变，也能依靠弧面的包覆力保持足够的抱紧力。夹持臂和基座的连接位置做了大圆角过渡，没有应力集中的直角结构，在长期反复取放刀具的冲击载荷下，不会出现连接位置断裂的问题。整体外形的安装边界控制得非常紧凑，基座的厚度刚好覆盖安装孔的沉头深度，不会因为结构过厚造成安装后突出墙面太多，避免操作工走动时剐蹭，夹持臂的伸出长度刚好能容纳刀柄的夹持段，不会让刀柄尾部的拉钉碰到墙面，也不会因为伸出过长造成放置刀具后整体重心外倾。在实际使用场景中，这类刀架可以根据车间的刀具数量成排布置，不同规格的刀具对应匹配对应圆弧尺寸的夹持架，把常用的精加工刀具、粗加工刀具分区域挂放，操作工换刀时转身就能拿到需要的刀具，不需要往返工具柜取放，能有效减少辅助加工时间。设计时还考虑了车间的切削液、油污腐蚀问题，整体结构没有容易积留积液的凹槽死角，所有表面都是平滑过渡，日常清理时用车间的压缩空气一吹就能把残留的切屑、油污吹走，不会在缝隙里积存切屑造成夹持面磨损。夹持开口的弹力经过反复验证，既能保证单手就能顺利取放刀柄，又能保证刀柄在挂放时不会因为机床运行的震动出现松脱掉落，哪怕是装了重型铣刀盘的刀柄，挂放后也能保持稳定，不会出现低头歪斜的情况。安装孔的沉头设计可以让固定螺栓的头部完全埋入基座内部，不会突出表面刮花刀柄的表面涂层，也不会在取放刀具时勾到操作工的工作服袖口。很多现场改造的时候，操作工还会把这类刀架安装在机床的刀库旁的备用位，用来临时存放待换的预热刀具，提前把需要用到的刀具挂在机床旁，换刀时不需要等待工具柜配送，能进一步压缩换刀等待时间，尤其是在多品种小批量的加工场景下，这类就近收纳的夹具对生产效率的提升非常明显。结构上没有多余的活动零部件，不存在易损件，不需要定期维护，安装完成后就可以长期使用，相比带锁扣、弹簧的活动式刀夹，可靠性更高，适合车间复杂的生产环境。
