钢铁厂压力处理系统除鳞箱结构

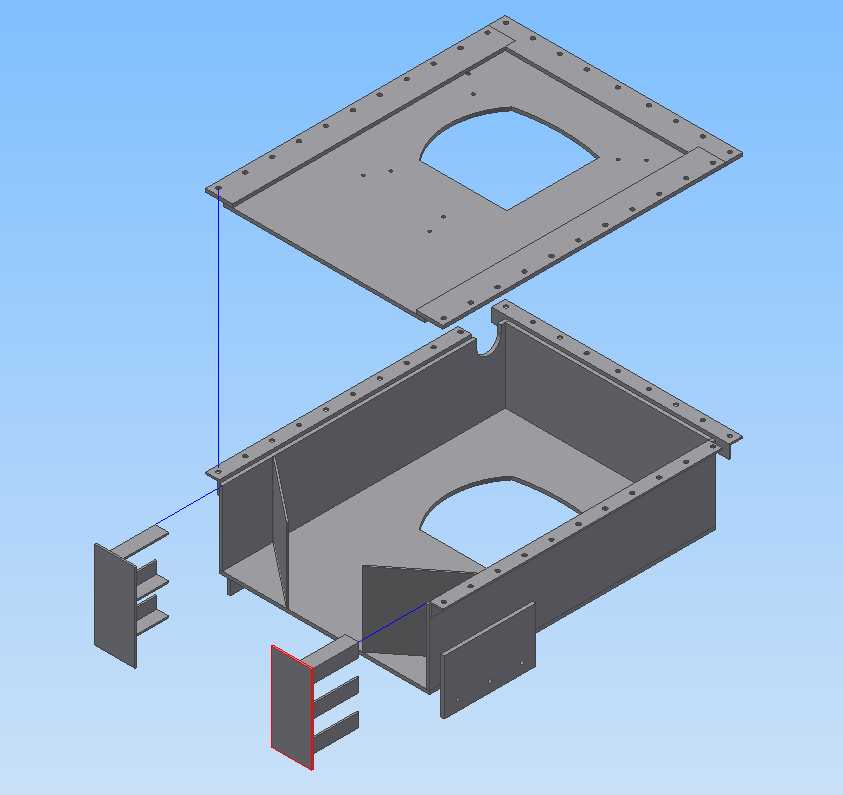

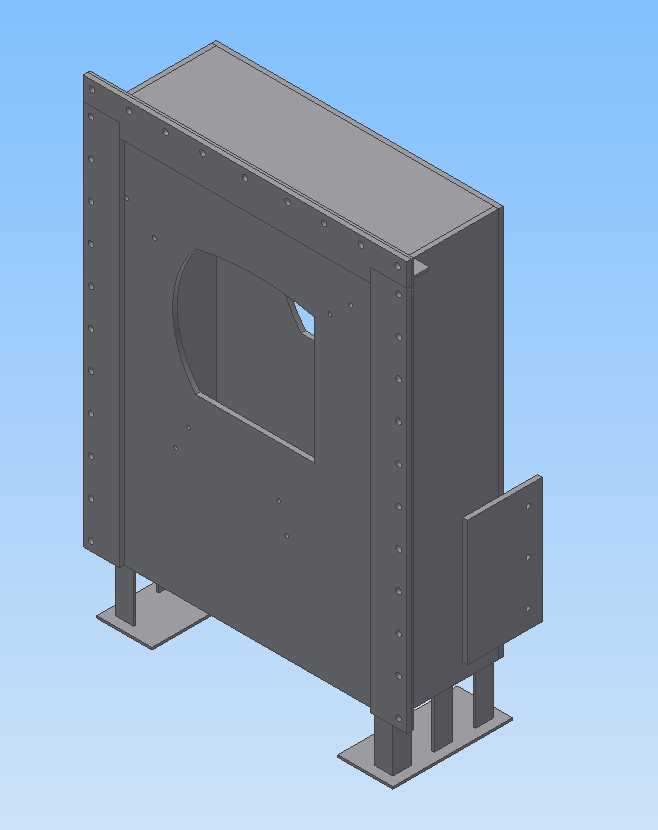

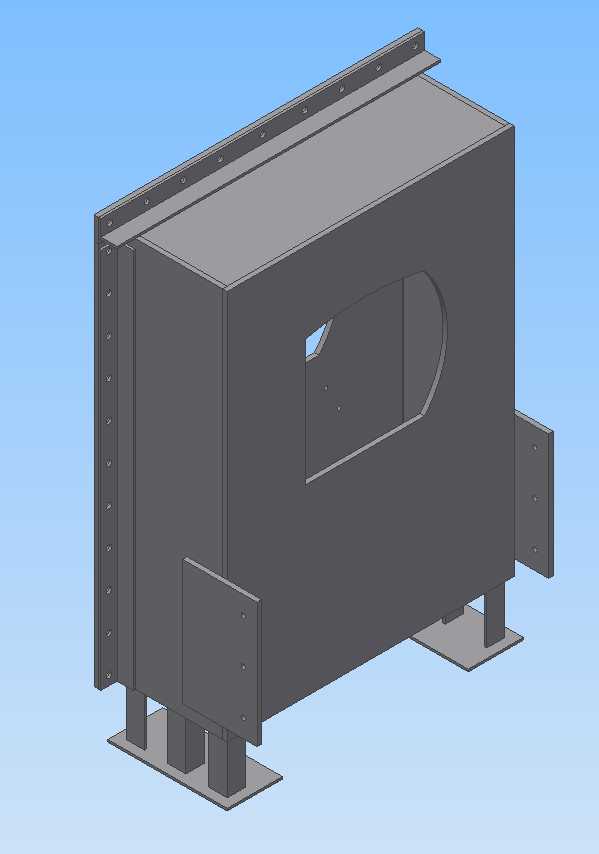

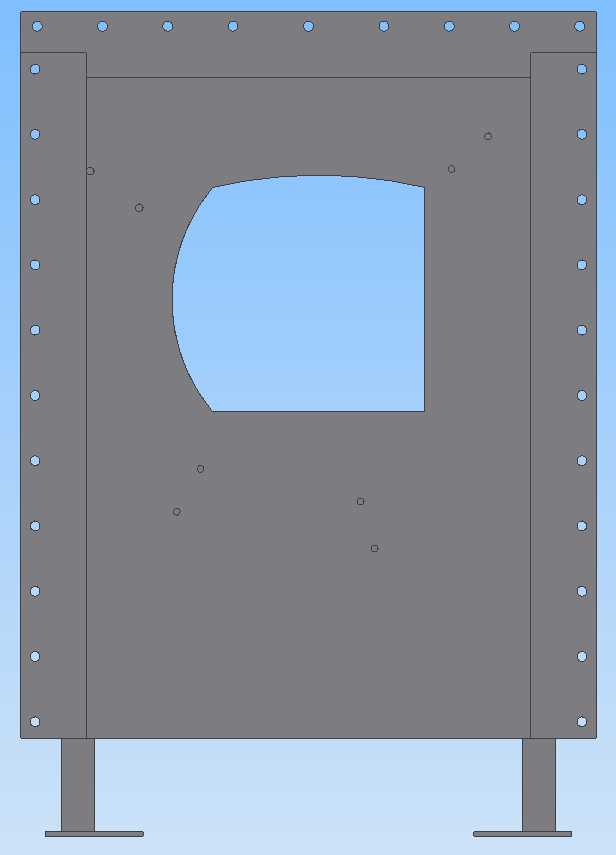

在钢铁厂热轧产线的高压水除鳞工序段，这类箱体构件是衔接除鳞喷射系统与辊道输送的核心承载防护结构，日常运行中要承受高压水射流的反冲、氧化铁皮飞溅冲刷以及带钢穿行时的偶发剐蹭，设计阶段首先要把工况耐受能力放在首位。从结构组成来看，整个箱体采用厚金属板折弯后配小型L型梁拼焊成型，所有拼接焊缝都要做连续密封焊处理，避免高压水携带氧化铁皮从接缝处渗漏，影响周边设备的运行环境。箱体正面开设的异形通槽是为了适配带钢的穿行通道，槽口边缘做了加厚折边处理，一方面抵消槽口开设带来的箱体刚度损失，另一方面也能阻挡高压水从通行间隙向外喷溅，槽口的轮廓尺寸完全匹配产线现有辊道的通行高度与宽度，不会和运行中的带钢、辊道护板产生运动干涉。箱体侧面预留的安装法兰边，是用来固定高压水喷射集管、导向挡块等配套部件，法兰边上的安装孔采用等间距排布，孔位公差控制在±0.2mm以内，保证配套部件安装后喷射角度的精准度，不会因为孔位偏差导致除鳞水射流角度偏移，影响除鳞效果。底部的支撑脚采用L型梁焊接底座，每个底座都开设有地脚安装孔，安装时可以通过垫铁调整箱体的水平度，保证箱体整体和辊道输送方向的平行度偏差不超过1mm/m，避免带钢穿行时出现剐蹭箱体内壁的情况。设计过程中针对原有老款箱体的缺陷做了多处优化：老款箱体的侧面拼接板采用分段焊接结构，长期受高压水振动影响容易出现焊缝开裂漏渣的问题，新款将侧面拼接板改为整板折弯结构，减少了60%的拼接焊缝长度，同时在焊缝位置内侧加焊了加强筋板，提升结构的抗振性能；老款箱体的支撑脚直接焊接在箱体底板上，长期受重载和振动影响容易出现底板变形，新款在支撑脚和底板连接位置加焊了三角形加强肋，将支撑点的载荷分散到更大的底板区域，降低局部应力集中。箱体的内部空腔预留了足够的氧化铁皮沉积空间，底部设计有向排渣口倾斜的坡度，方便高压水冲刷下来的氧化铁皮顺着坡度汇集到排渣口排出，不会在箱体内堆积造成堵塞。箱体外侧的所有外露棱边都做了倒角打磨处理，避免安装维护过程中划伤检修人员，所有外露的焊接位置都做了打磨清渣处理，去除焊瘤、飞溅等焊接缺陷，后续做防锈喷漆处理时能保证涂层的附着力，适应钢铁厂潮湿、多氧化粉尘的恶劣工况。在安装边界上，箱体的整体宽度要小于产线两侧机架的内间距，预留至少50mm的安装调整间隙，箱体顶部的盖板采用可拆卸式螺栓连接，方便日常检修时打开盖板清理内部堆积的氧化铁皮、检查喷射集管的磨损情况，盖板和箱体的结合面加铺橡胶密封垫，防止高压水从盖板缝隙溢出。设计时还考虑了后期的改造兼容性，箱体侧面预留了多个备用安装孔位，方便后续新增吹扫装置、检测传感器等配套部件时不用重新在箱体上钻孔破坏结构强度，所有备用孔位在未使用时都用橡胶堵头密封，避免氧化铁皮和水进入孔内造成螺纹锈蚀。整个结构的刚度校核按照承受1.5倍额定工作压力的水射流反冲载荷计算，保证长期满负荷运行下箱体的变形量不超过0.5mm，不会因为箱体变形导致配套的喷射部件位置偏移，保障除鳞工序的稳定运行。
