内河货运大型钢制船体结构三维设计

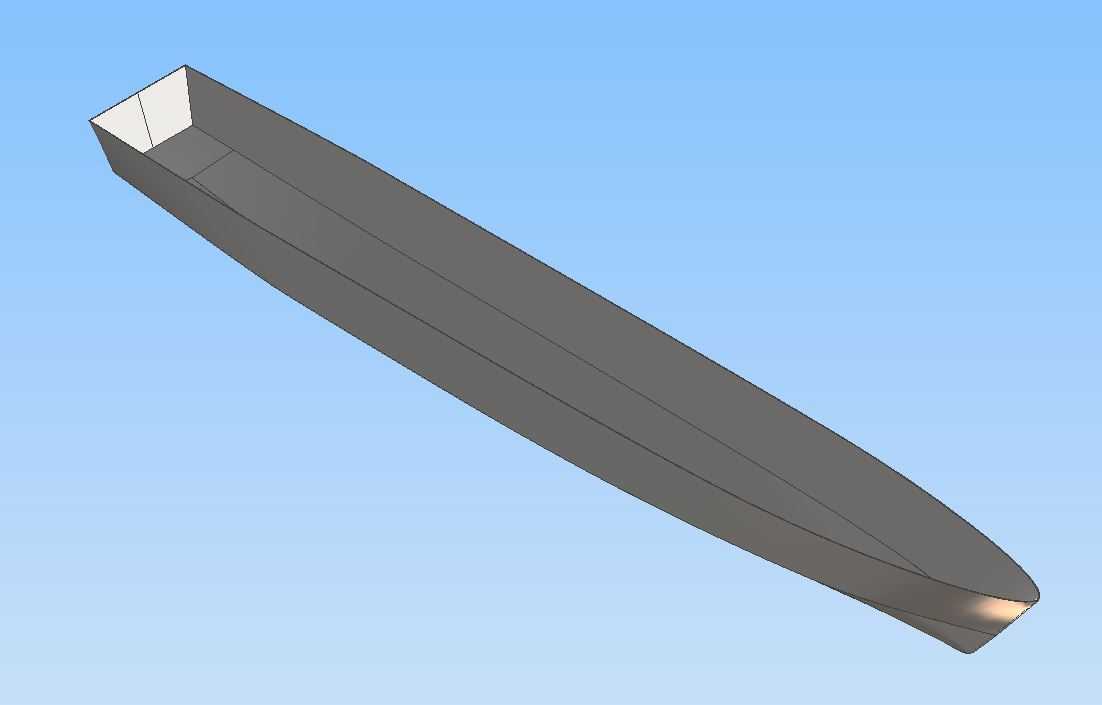

在国内内河干线及沿海近岸的散货运输场景中，船体作为整艘船舶的核心承载基体，其结构设计合理性直接决定船舶航行稳定性、载货效率与全生命周期运维成本。本次呈现的船体结构，针对千吨级内河散货运输的实际作业需求完成实体化建模，可直接用于船舶结构有限元分析、舱室布局优化、生产制造放样等工程环节。从实际作业场景来看，这类尺度的船体主要适配内河B级航区的散货运输需求，可承载煤炭、砂石、建材等大宗干散货，日常作业中需承受静水压力、波浪拍击载荷、靠泊碰撞冲击力以及载货的均布载荷，因此建模过程中重点对曲面过渡区域、边界拼接位置做了实体化处理，规避了原始曲面模型存在的缝隙、重叠面等问题，确保后续结构力学仿真时不会出现网格畸变、计算不收敛的情况。从设计思路层面，建模时优先保证船体线型的水动力合理性，艏部采用前倾式首柱设计，可有效降低航行时的兴波阻力，减少船舶在3-5节航速下的能耗，同时兼顾靠泊时的防撞性能；船体中部采用平行中体设计，最大化货舱区域的有效装载容积，避免线型突变带来的应力集中问题；艉部线型适配常规螺旋桨与舵系的安装空间，预留足够的轴系布置余量，确保动力系统安装时不会与船体结构发生干涉。外形尺寸方面，该船体总长约112米，型宽12米，型深5米，对应载货量约3000吨级内河散货船的主尺度要求，建模时严格按照船舶建造的型线放样逻辑，对每一块外板的曲面曲率做了连续化处理，所有板缝拼接位置均做了边界修补，确保曲面之间G1连续，不存在破面、漏面等影响生产使用的问题。从安装边界来看，船体建模时预留了主甲板设备的安装基准面，包括锚机基座、系缆桩基座、货舱舱口围板的安装位置都做了贴合处理，内部预留了横舱壁、纵桁、肋骨的安装定位参考，后续设计人员可直接在该船体模型基础上完成内部骨架结构、上层建筑、动力系统的装配设计，无需重新修整船体基础曲面。不同于常规的曲面外观模型，该实体化船体模型可直接导入CAE软件完成总纵强度计算、局部强度校核，也可导入CAM软件完成数控切割的放样编程，减少设计人员重复修补模型的工作量。在实际船舶设计流程中，船体曲面的实体化处理是耗时较长的环节，很多初始曲面模型仅能用于外观展示，无法直接用于工程计算与生产制造，该模型在建模过程中针对工程应用的实际需求，对所有曲面边界做了延伸、裁剪、缝合处理，将原本的离散曲面转化为可直接用于后续设计的实体结构，设计人员拿到模型后可快速开展后续的结构细化、设备布置工作，大幅缩短船舶前期设计的周期。针对内河航行的实际工况，建模时还特意对船底区域的曲面做了加厚参考处理，对应船底板的实际建造厚度预留了偏移余量，避免后续做板厚处理时出现曲面变形的问题；舷侧区域的曲面曲率变化平缓，适配常规压载舱、边舱的布置需求，不会出现舱容利用率过低的问题。
