KYOTTO KF0602D直流固态继电器结构建模

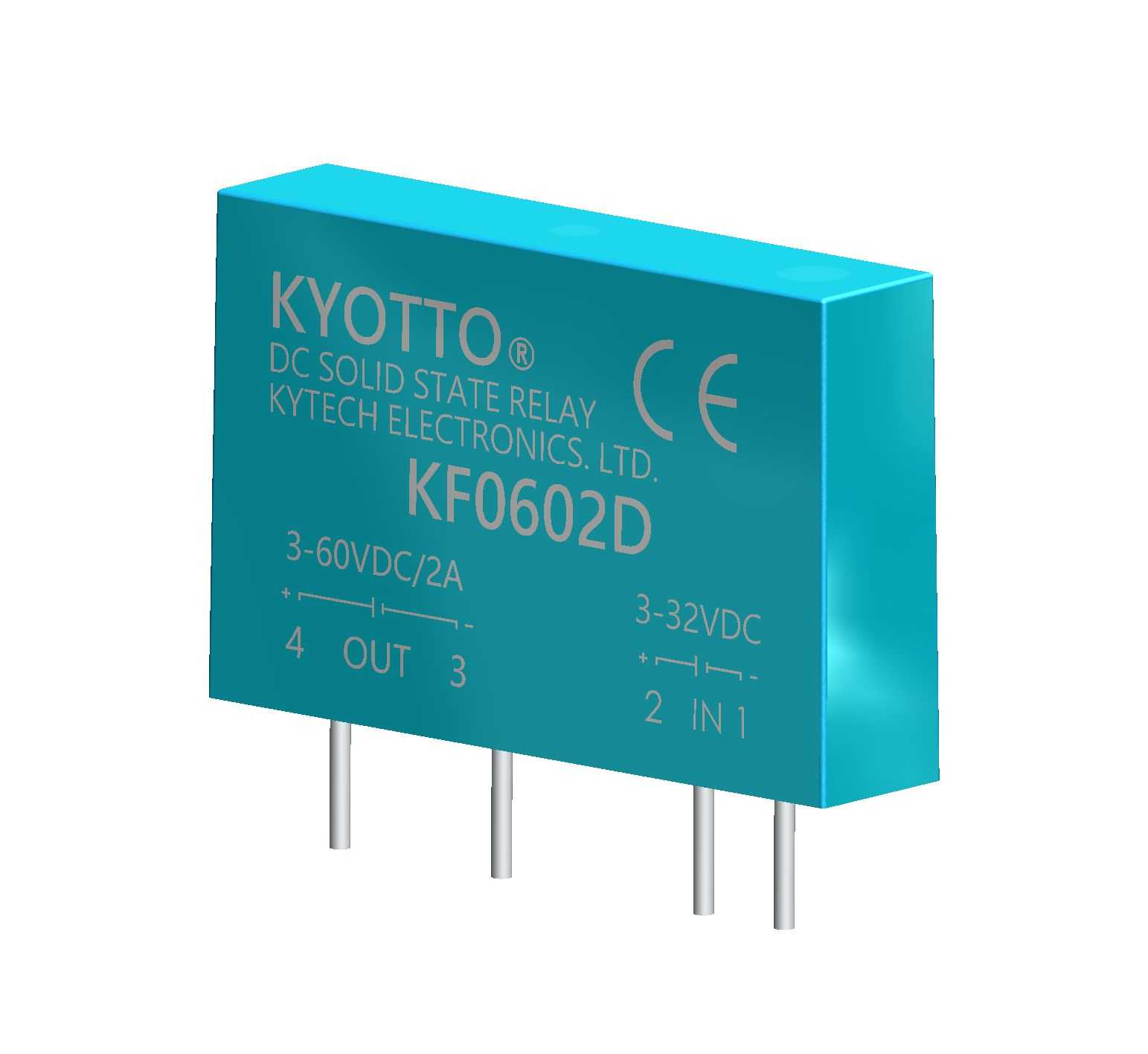

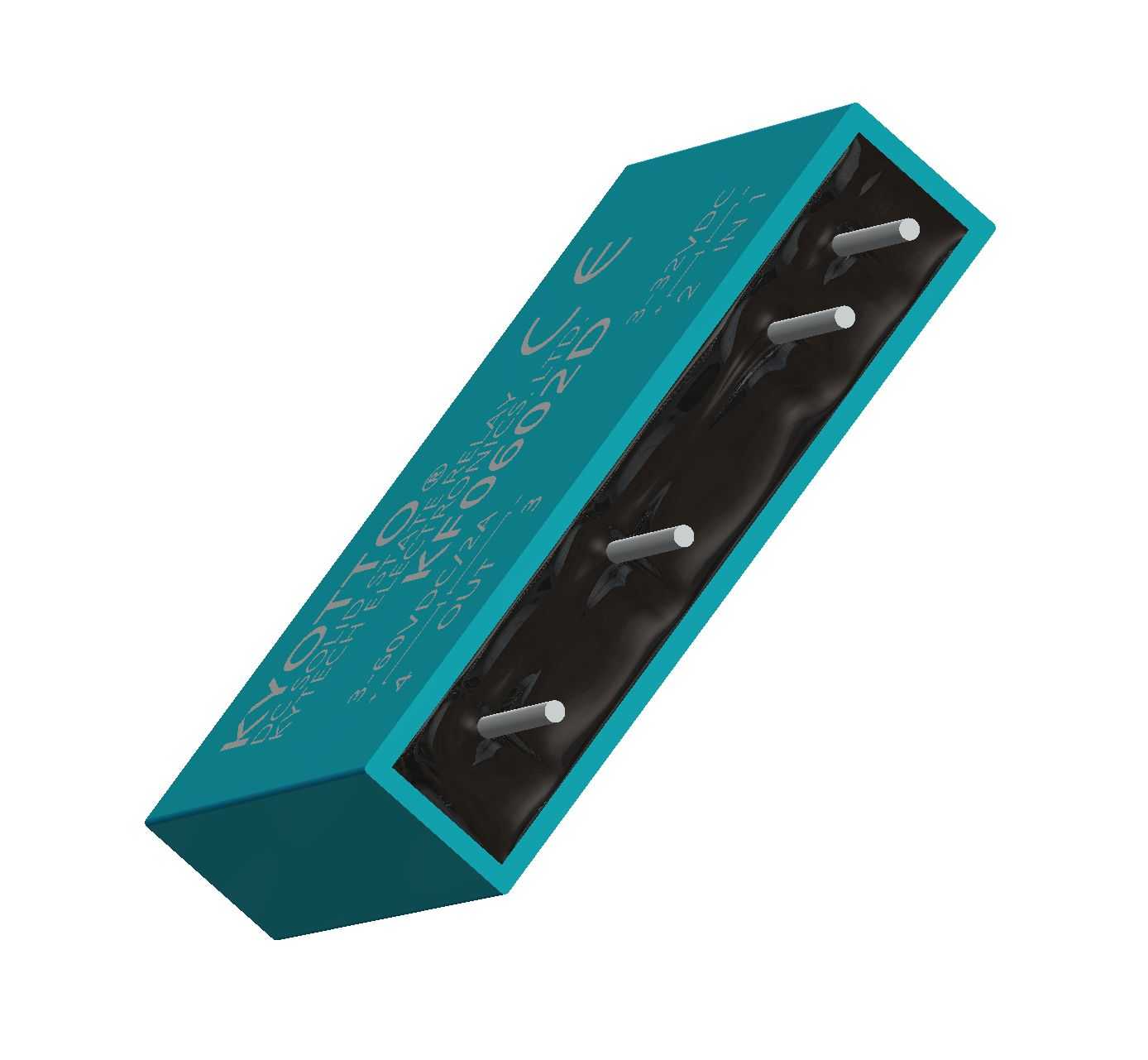

这款直插式直流固态继电器，核心应用场景覆盖低压直流控制回路，常见于小型自动化控制板卡、测试仪器供电切换、车载低压电控单元、小型直流负载通断场景，相比电磁式继电器，它没有机械触点动作结构，不存在触点烧蚀、吸合弹跳、机械寿命损耗的问题，适合需要高频通断、长期稳定运行的低压直流回路。从实际使用角度看，它的输入侧适配3-32V直流控制信号，刚好匹配绝大多数MCU IO口输出、工业控制板卡的电平信号范围，不需要额外增设电平转换电路就能直接驱动，输出侧额定承载3-60V直流回路下2A的持续通断电流，可直接驱动小型电磁阀、直流指示灯、小型直流风扇、低功率直流电机这类负载，也可作为前置级驱动更大功率的接触器或继电器，实现小信号对大功率回路的隔离控制。建模过程中首先还原了产品的实际封装结构，外壳采用浅蓝色阻燃塑封材质，建模时特意还原了实物外壳的微小拔模斜度——顶部外壳尺寸略小于底部，这是塑封件脱模工艺的必然结构，之前拿到实物测量时发现外壳存在轻微的工艺形变，建模时在保证安装尺寸准确的前提下，保留了合理的工艺公差特征，没有做理想化的绝对规整处理，更贴近实物的真实状态。引脚部分采用4Pin直插设计，引脚间距严格对照实物测量值设定，两个输入引脚、两个输出引脚的位置完全匹配PCB封装的焊盘位置，引脚直径、引脚伸出塑封外壳的长度都按照实物测量值还原，能直接导入PCB设计软件做布局干涉检查，也能用于整机装配的结构校验，避免出现元件安装时与周边结构件、其他元件发生干涉的问题。设计建模时重点考虑了安装边界的还原：首先是元件的整体外形轮廓，塑封本体的长宽高尺寸严格对照实物测量值，同时参考官方datasheet的标称尺寸做了校准，保证模型的安装占位与实物一致，不管是做PCB的3D布局预览，还是做整机内部的结构排布，都能准确反映元件占用的空间，不会出现设计预留空间不足、安装时顶到外壳或其他元件的问题。其次是引脚的成型角度，实物引脚为直插式，没有预打弯，建模时还原了引脚的垂直状态，同时标注了引脚的可焊接长度范围，方便结构设计时评估焊盘与元件本体的距离是否满足波峰焊或手工焊接的工艺要求。从功能特性的还原角度，建模时特意区分了输入输出侧的引脚标识，本体表面的丝印内容完全按照实物还原，包括品牌标识、型号、输入输出参数、引脚功能标注、CE认证标识，方便在装配调试、故障排查时能通过3D模型快速识别引脚定义，不用反复对照图纸查找引脚功能。另外考虑到这类固态继电器的散热特性，虽然2A额定电流下发热量不大，但建模时保留了塑封外壳的实际壁厚，能用于后续的热仿真分析，评估密闭外壳内的元件温升是否在合理范围，避免长期运行时因为散热不足导致元件寿命下降。在实际选型使用中，这类小型直流固态继电器因为体积小、直插安装方便、控制端与负载端光电隔离，经常被用在空间紧凑的控制板卡上，所以模型的准确性直接影响PCB布局的合理性，比如元件本体与周边电解电容、接插件的安全间距，引脚走线的长度是否合理，都需要精准的3D模型做支撑。建模过程中没有做过度的理想化简化，比如塑封外壳表面的微小注塑合模线痕迹、引脚表面的镀层质感都做了适度还原，既保证模型文件不会过于冗余，又能最大程度贴近实物的真实状态，不管是用于产品的装配演示、结构干涉检查，还是用于教学演示、产品宣传的渲染素材，都能满足使用需求。另外需要注意，这类元件的安装高度是结构设计中经常容易忽略的点，建模时准确还原了元件本体的顶部高度，在做板卡到机箱外壳的距离设计时，能准确计算预留的安全间隙，避免出现板卡装入机箱时元件顶到外壳的问题。同时引脚的位置精度控制在0.1mm以内，完全满足PCB设计的封装精度要求，导入ECAD软件时不需要额外调整引脚位置就能直接匹配对应封装。
