微型蜗轮蜗杆直流齿轮减速电机结构

　　这类蜗轮蜗杆减速直流电机在小型自动化设备、民用小电器、DIY创客项目里的出镜率极高，常见于智能小车驱动、小型传送带动力单元、自动售货机出货机构、桌面级小型变位装置、宠物自动喂食器出料结构这类对输出扭矩有要求、安装空间紧凑的场景，核心作用是把直流电机的高转速低扭矩输出，通过蜗轮蜗杆齿轮组的减速增扭，转换成低转速大扭矩的动力输出，适配低速重载的小型传动需求。

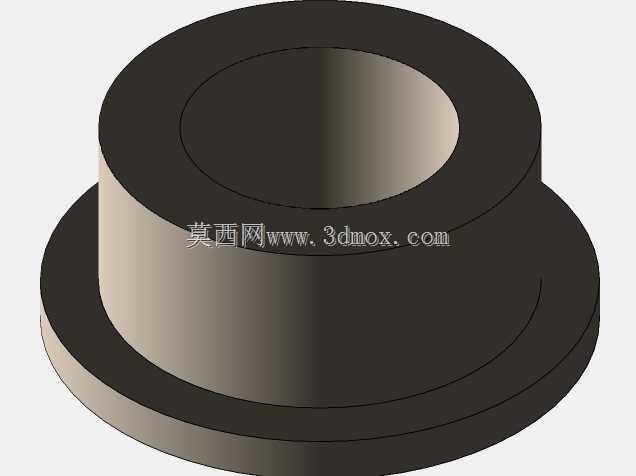

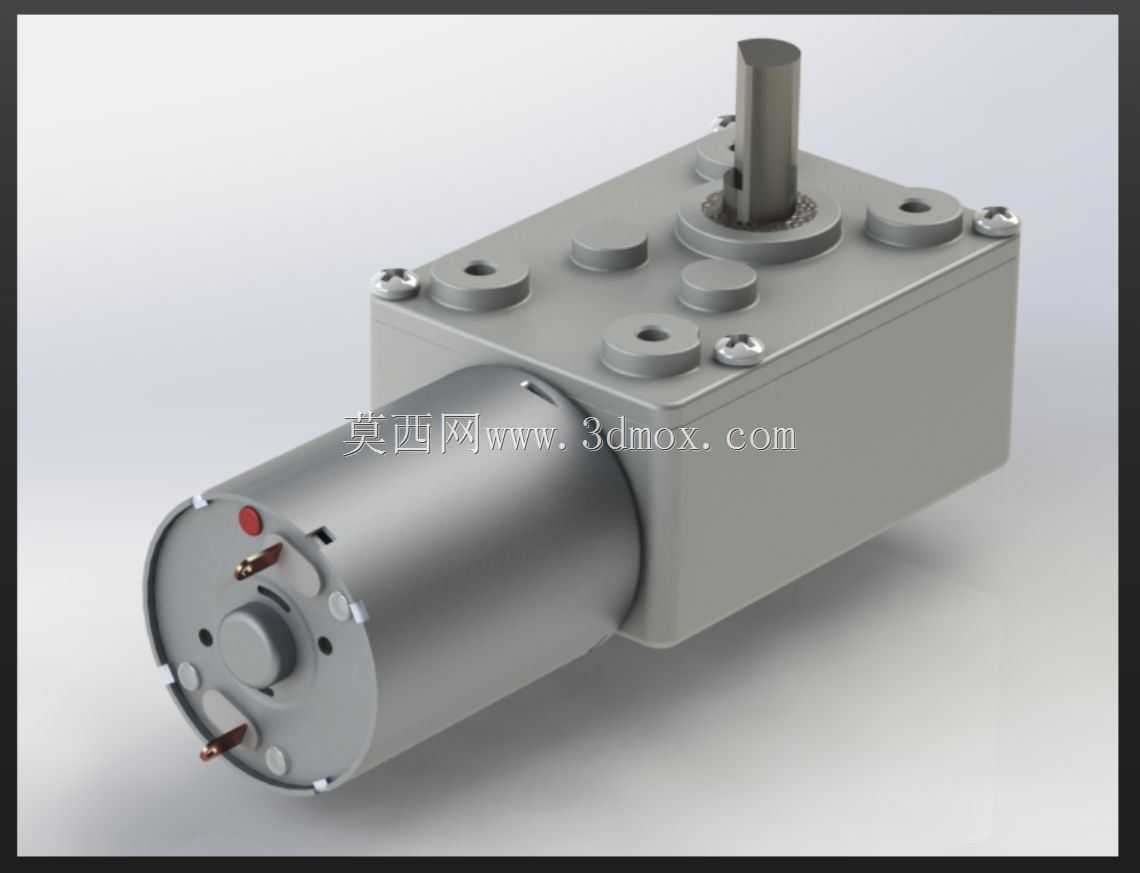

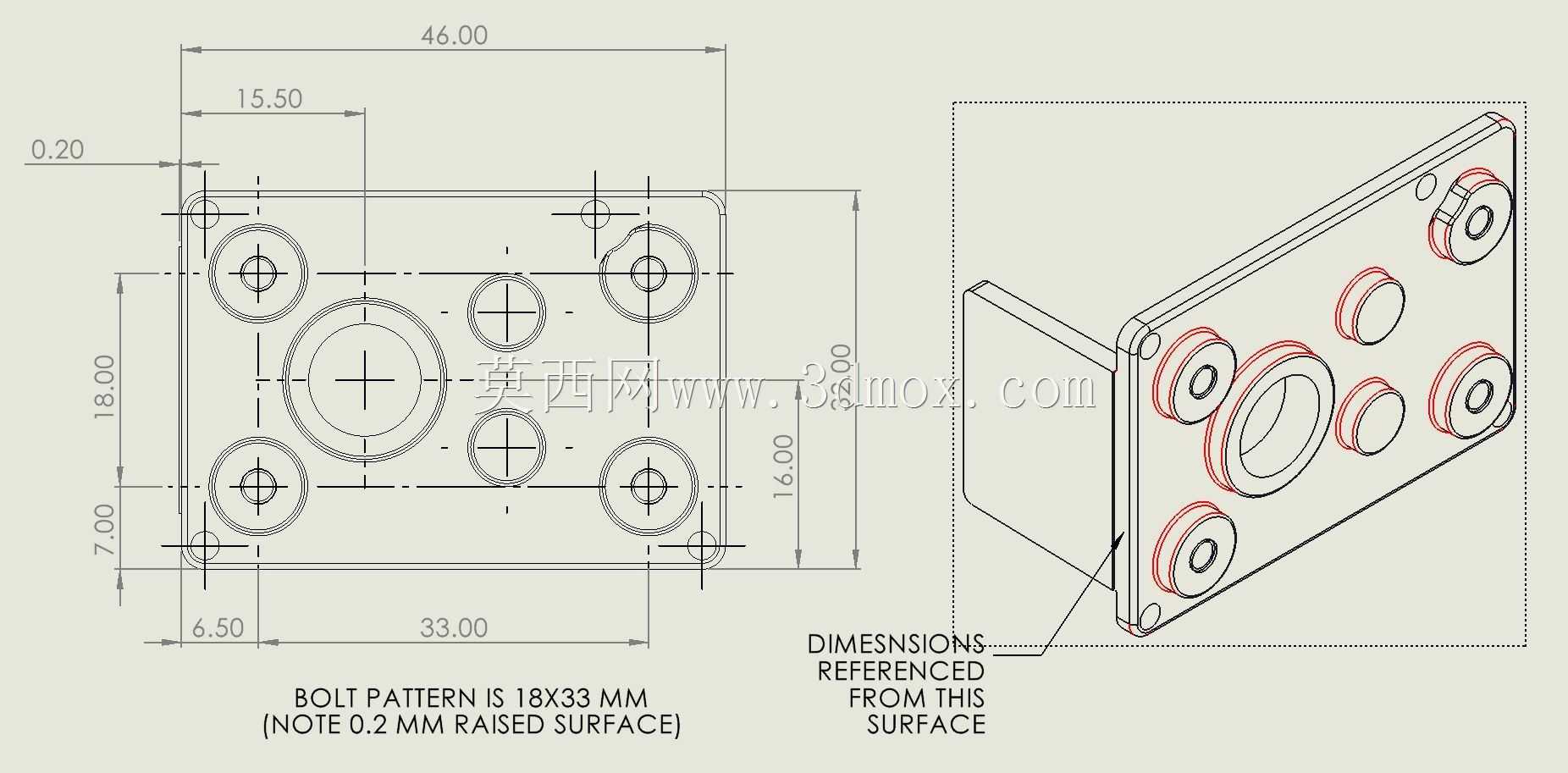

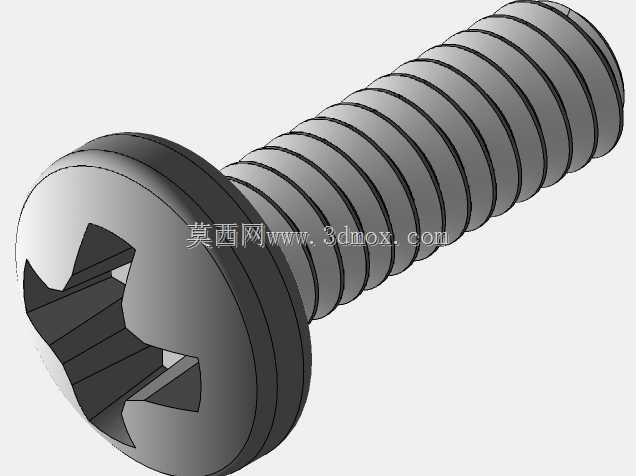

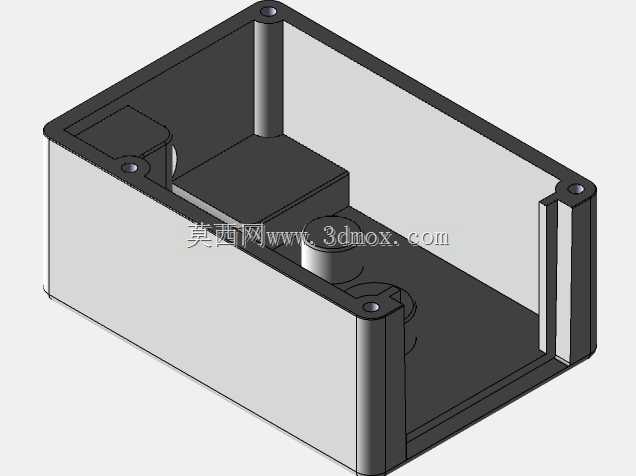

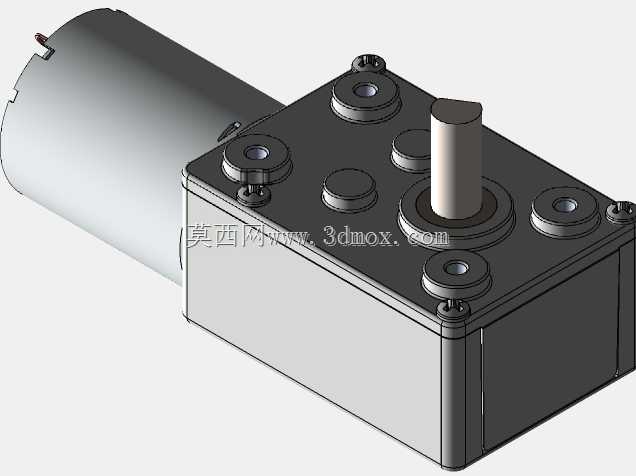

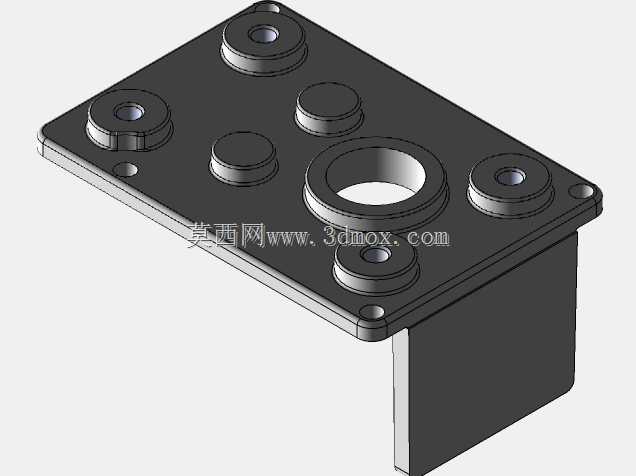

　　从结构设计来看，整机采用直角输出布局，电机筒体与齿轮箱呈90度垂直布置，这种布局最大的优势是可以在狭长安装空间里布置动力单元，不需要额外做传动方向转换，直接将输出轴的旋转动力垂直于电机轴线输出，适配很多设备侧面安装、狭小腔体内嵌的安装需求。齿轮箱部分采用方形压铸壳体，四个角位预留了M3-0.5规格的安装孔，孔位经过实际装配验证，螺丝拧入深度足够提供稳定的锁紧力，不会出现滑牙、固定不稳的情况，安装时可以直接通过这四个孔将整机固定在设备基板上，不需要额外设计转接支架，能大幅减少结构设计的工作量。

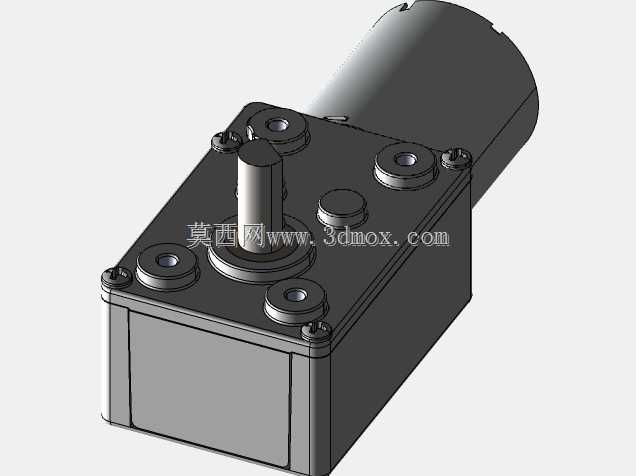

　　建模过程中没有对电机内部的绕组、碳刷结构以及齿轮箱内部的蜗轮蜗杆齿形做精细化还原，而是把建模重心放在了外部安装接口、整体外形轮廓、输出轴尺寸这些选型和装配时最核心的边界参数上，所有外部尺寸都对照实物游标卡尺测量数据以及产品规格表做了校准，输出轴的直径、伸出长度、轴端扁位尺寸都和实物一致，装配干涉检查时可以直接调用这个模型做布局验证，不需要反复核对安装尺寸。电机尾部的接线端子、端盖固定凸点、红色定位标记点都做了还原，能直观看到接线端的位置，方便设计时预留接线空间，避免出现线束和周边结构干涉的问题。

　　实际选型使用时需要注意，这类电机的减速箱具备自锁特性，也就是输出轴端无法反向带动电机转动，这个特性在垂直升降类的小型机构里非常实用，比如小型升降台、电动窗帘的驱动结构，断电后可以直接锁止位置，不需要额外加装刹车结构，能简化整体机构设计。不同的电压、转速参数对应不同的绕组和减速比配置，建模时保留了外部接口的通用性，不管是6V还是12V的版本，外部安装尺寸、输出轴参数都是一致的，只需要根据实际负载需求选择对应参数的型号即可，不需要调整安装结构的设计。

　　在做设备结构布局时，要注意齿轮箱壳体的顶部有几个工艺凸台，这些凸台是齿轮箱加工时的定位基准，安装时要预留足够的间隙，不要和周边的结构件产生挤压，电机筒体部分的外径是统一规格，设计固定抱箍或者安装位时可以直接参考这个尺寸做公差配合，一般留0.1-0.2mm的间隙即可，既不会出现晃动，也方便装配时的安装拆卸。输出轴的负载连接建议采用联轴器或者紧配的齿轮、带轮，不要在轴上施加过大的径向力，避免长期使用后出现轴弯曲、轴承磨损过快的问题，毕竟这类微型减速电机的输出轴轴承承载能力有限，设计时要尽量让负载受力方向和安装面平行，减少额外的径向载荷。

　　很多桌面级小型设备的结构设计里，这类电机是非常常用的动力元件，之前做小型分拣机构的摆臂驱动时，就是选用的同类型电机，当时就是因为没有准确的三维模型，安装孔位、输出轴位置反复调整了三次才打样成功，如果提前有准确的外形模型，在设计阶段就能把所有安装边界、干涉问题排查清楚，能大幅减少打样迭代的次数，缩短研发周期。这个模型的外形还原度足够支撑前期的结构布局、干涉检查、安装空间预留工作，对于做小型设备设计、创客项目开发的结构工程师来说，调用起来非常方便，不需要自己再花时间去测绘建模，能节省不少前期建模的时间。
