OONO F-1022固态继电器结构设计

　　在低压电气控制回路的选型与结构设计工作中，这类固态继电器的应用场景覆盖了民用柜体照明控制、小型自动化设备信号切换、低压负载通断控制等多个领域，区别于传统机械触点继电器，其无机械触点的导通特性在频繁通断的工况下具备更长的使用寿命，也不会产生触点拉弧带来的安全隐患。这款F-1022型号的固态继电器，额定通断能力可达8A，适配24V交直流负载回路，控制端输入信号为17mA/24V，在实际项目中可直接匹配常规PLC输出点位、机械按钮开关的信号输出，无需额外增设信号放大模块，大幅简化低压控制回路的布线复杂度。

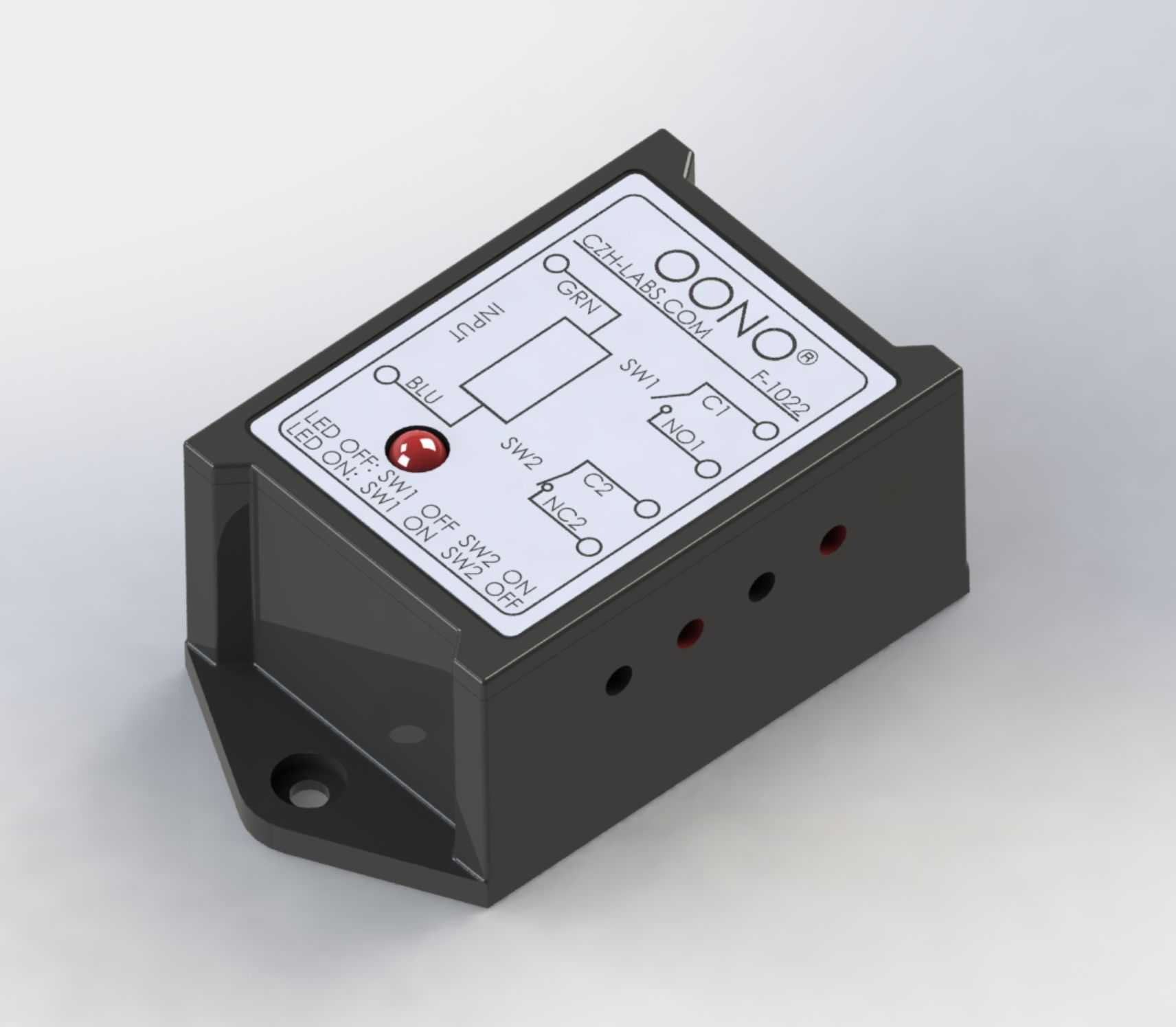

　　从结构设计角度来看，这款继电器采用带安装耳的一体式阻燃壳体设计，壳体主体为黑色工程塑料材质，表面做哑光磨砂处理，可减少工业环境下的积灰附着，同时具备一定的抗油污、抗轻微磕碰能力。壳体侧面预留的三个指示灯开孔，可直观对应不同回路的导通状态，正面面板丝印清晰标注了各个接线端口的定义，包含输入控制端、常开常闭输出端、状态指示对应的端口标识，现场接线时无需反复查阅说明书即可完成端子对接，降低现场施工的出错概率。正面设置的红色手动操作按钮，可在设备调试阶段强制切换继电器通断状态，无需给控制端发送信号即可完成回路通断测试，大幅提升现场调试的效率。

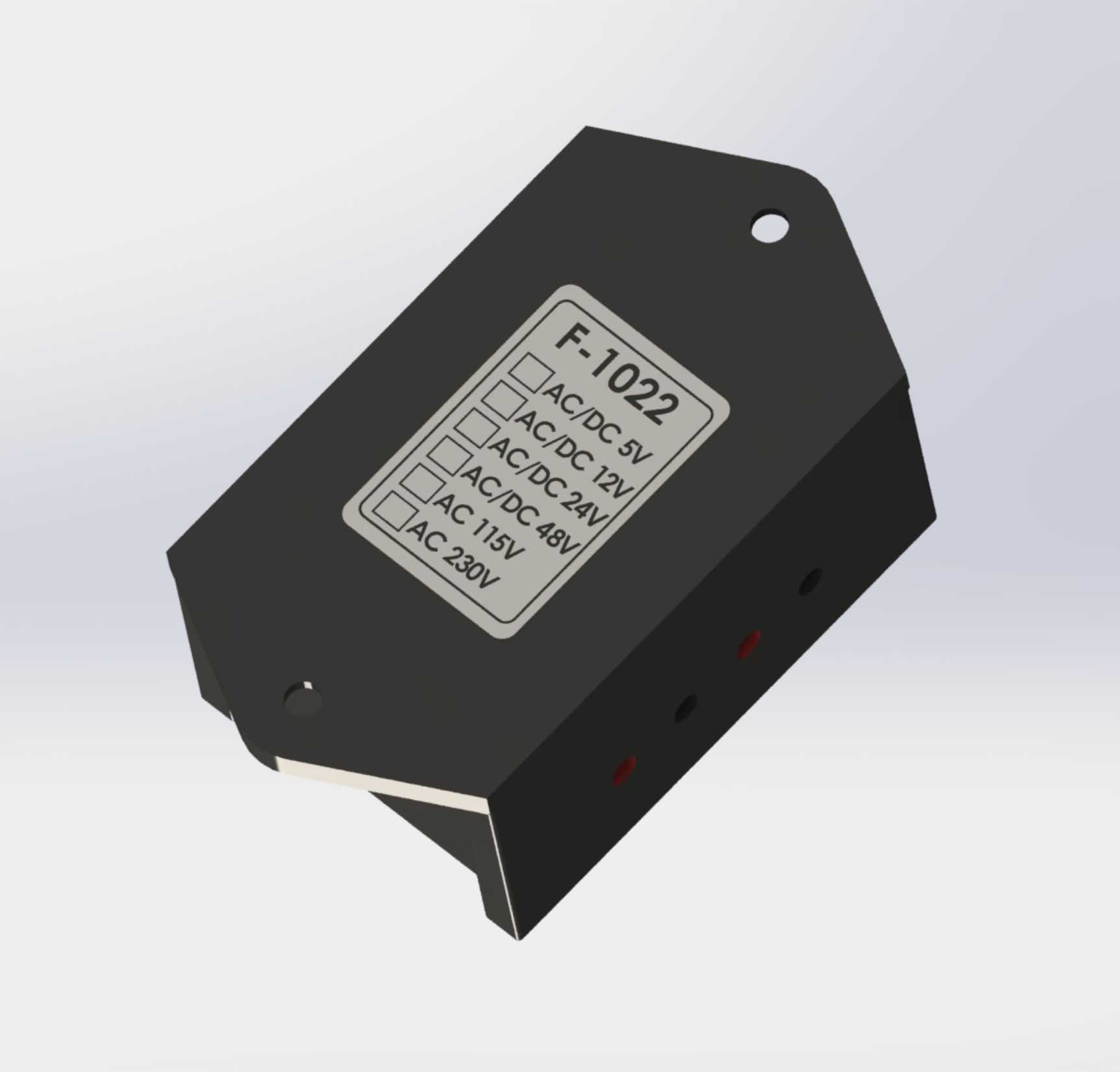

　　安装边界方面，壳体底部的单侧安装耳预留了标准螺丝安装孔，可直接通过M4规格的螺丝固定在设备安装板、柜体内部的安装梁上，安装孔位的公差设计预留了0.2mm的装配余量，可适配现场安装孔位的轻微加工误差。整体外形为方正的块式结构，边角做了圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，同时也减少壳体受外力撞击时的应力集中点，提升壳体的抗冲击能力。接线端口全部设置在壳体正面，接线时无需拆卸壳体，所有端子的接线空间预留充足，可适配0.5-1.5平方毫米的多股铜芯线接入，端子螺丝的拧紧力矩适配常规螺丝刀操作，不会出现螺丝滑牙、端子压接不牢的问题。

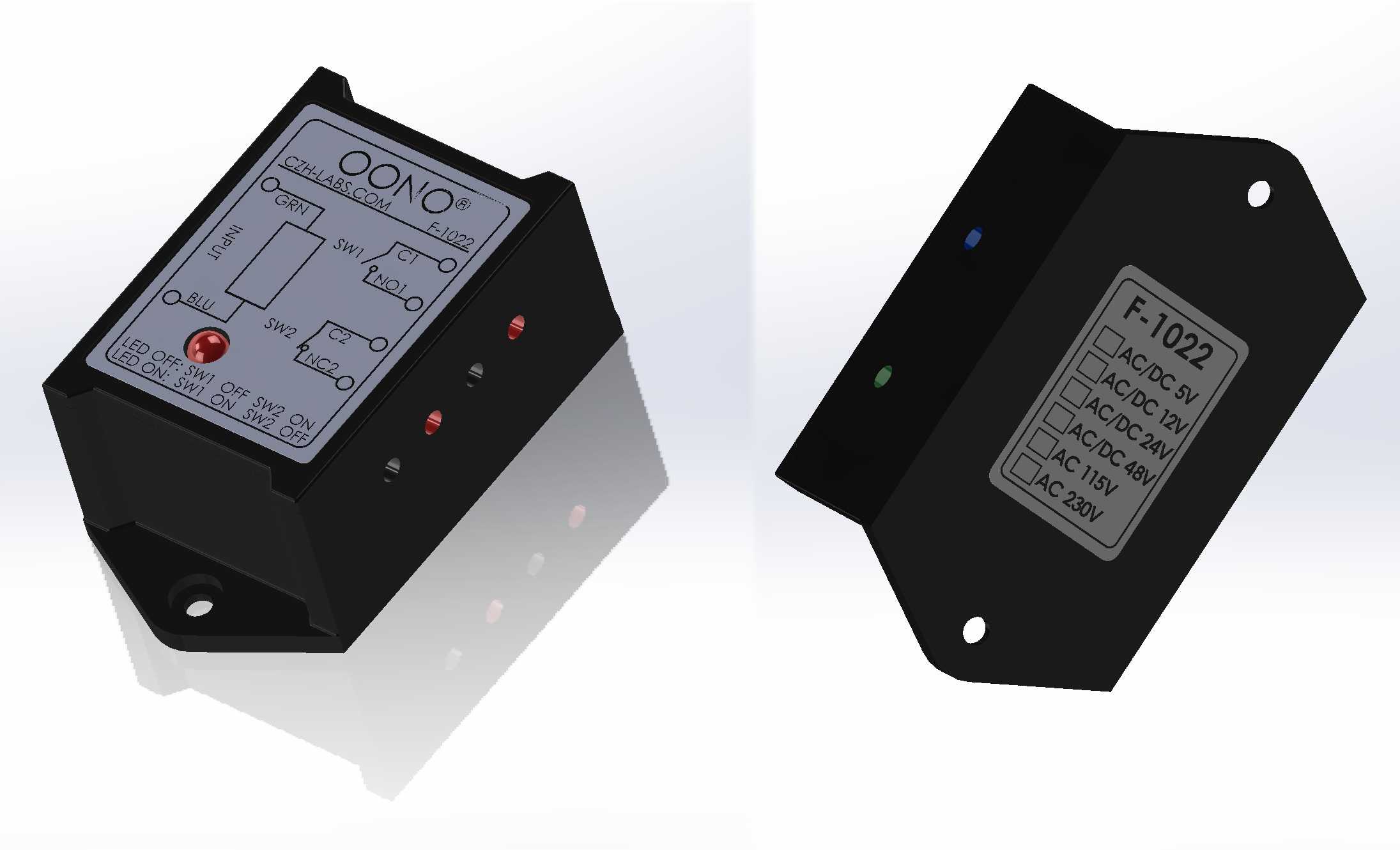

　　设计思路上，这款继电器没有做多余的冗余结构，所有结构设计都围绕实际使用需求展开：状态指示灯的位置设置在面板靠近按钮的区域，操作人员按下手动按钮时可直接观察到状态变化，无需侧身查看侧面指示灯；壳体的散热结构通过侧面的开孔与壳体本身的导热塑料材质实现，在8A额定负载下可保证内部功率器件的温度处于安全区间，无需额外加装散热片，减小了元件整体的安装占用空间。在实际建模过程中，没有对内部布线进行建模还原，因为不同应用场景下的接线方式、走线长度都存在差异，建模仅还原了壳体外部的所有装配特征、接口位置、安装尺寸，可直接用于电气柜的布局装配干涉检查、设备整体的三维布线设计，设计人员可直接将该模型导入装配体中，核对安装空间、接线空间是否满足设计要求，避免后期生产装配时出现元件与其他结构件干涉、接线空间不足无法操作的问题。

　　在实际选型应用中，这类固态继电器常被用于替代传统的小型中间继电器，在柜体照明控制、小型电磁阀驱动、低压指示灯回路控制等场景下，其稳定的导通特性可减少后期设备的维护频次，尤其是在频繁通断的工况下，无触点的设计不会出现触点氧化、接触不良的问题，大幅降低设备的故障停机概率。建模过程中严格还原了实物的所有外部特征，包括面板上的丝印内容、按钮的凸起高度、安装耳的厚度、侧面开孔的位置与直径，所有尺寸都按照实物1:1还原，保证模型导入装配后与实际元件的尺寸完全一致，不会出现装配尺寸偏差。
