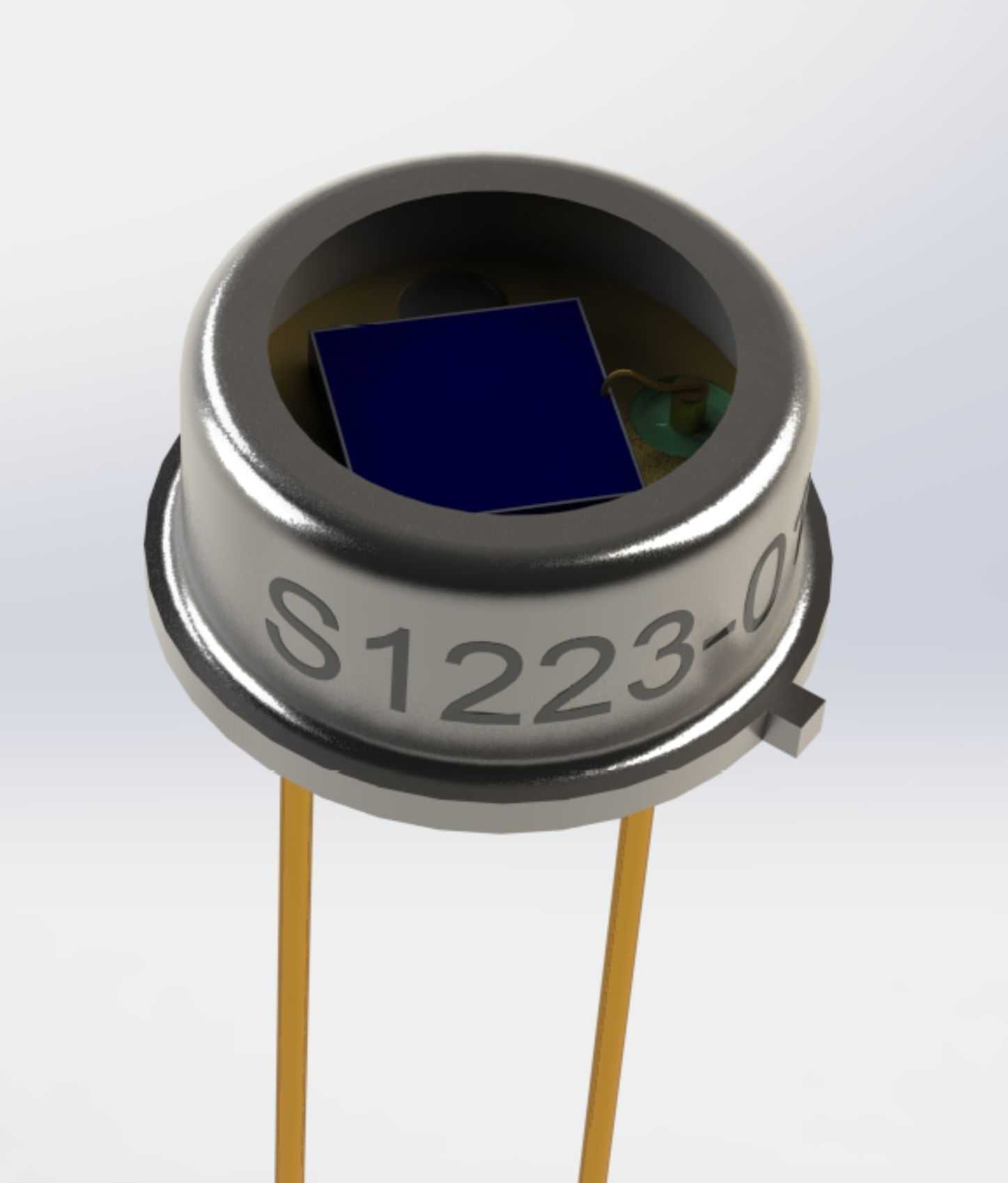

滨松S1223-01硅PIN光电二极管TO-5封装结构

在光电检测类设备的结构选型与结构设计环节，TO-5封装的硅PIN光电二极管是小尺寸光信号采集场景的核心元器件，滨松S1223-01这款器件常被应用在近红外光强检测、可见光辐照度测量、光电开关触发、激光接收定位等场景中，小到实验室的光功率计探头、工业产线的色标检测传感器，大到安防领域的激光对射接收端、医疗设备的血氧检测光采集模块，都能见到同封装同类型器件的身影。做这类器件的三维建模时，不能只做外观的曲面拟形，必须把安装配合的边界尺寸、引脚的位置公差、内部感光区域的偏移特性都还原到位，否则后续做整机结构装配时很容易出现感光面遮挡、引脚焊盘对位偏差、管帽与安装座干涉的问题。这款器件采用标准TO-5金属圆壳封装，金属管壳本身具备电磁屏蔽作用，能降低外界电磁杂波对微弱光电流信号的干扰，适合弱光检测的应用场景。建模过程中首先要确认管体的外形边界：圆柱形金属管帽的外径是标准TO-5封装的通用尺寸，管身底部的凸缘是安装定位的核心基准，设计安装座时要给凸缘预留对应的沉台空间，保证管体装入后不会出现径向窜动，沉台的深度要匹配凸缘的厚度，避免管帽顶面与安装座上盖产生挤压。两个直插式引脚沿管底径向分布，引脚的中心距要严格按照标称尺寸设定，引脚的直径要匹配PCB板上的焊盘孔径，通常焊盘孔径要比引脚直径大0.1-0.2mm，方便焊接时的插装对位，同时要注意引脚伸出管底的长度，既要满足PCB焊接的吃锡深度要求，也要避免引脚过长触碰板上其他元器件造成短路。很多工程师建模时容易忽略内部感光区域的位置偏差，这款器件的3.6mm见方正方形感光活性区，并非与圆柱形管壳的中心完全重合，而是沿垂直于两引脚连线的方向存在0.3mm的偏移，这个细节直接决定了前端光学透镜的光轴对准位置，如果按照管壳中心去设计透镜的光轴，会导致感光面的受光面积减少，弱光检测时的信号输出幅值降低，甚至出现局部光斑超出感光区的问题，建模时必须把这个偏移量准确还原，在装配体中可以直接以感光面中心作为光学系统的对准基准，减少后续光学调试的工作量。管帽顶面的金属印字是器件型号的标识位，建模时可以通过贴图或者凸雕特征还原，方便装配过程中的型号核对，避免生产时出现器件混料的问题。管壳侧面的定位小凸台是防呆设计，安装时这个凸台要对应安装座上的定位槽，保证器件装入后引脚方向、感光面偏移方向始终保持一致，减少批量装配时的对位调整时间。从结构可靠性角度看，金属管壳与管座的封接是气密性封装，能隔绝外界水汽、粉尘对内部硅感光芯片的侵蚀，适合在工业现场的多尘、潮湿环境下长期工作，设计外部防护结构时不需要额外给管体做密封处理，只需要给感光面对应的位置预留通光孔，加装光学滤光片或者保护玻璃即可。在做整机结构的公差分配时，要考虑管体本身的尺寸公差，安装沉台的内径要比管帽外径大0.1mm左右，避免因为管帽外径的正公差导致器件无法装入，同时沉台与管帽之间的间隙可以用导热胶填充，既可以辅助固定器件，也能把器件工作时产生的微弱热量传导到安装座上散出，保证暗电流参数的稳定性。对于需要做光学仿真的场景，这个三维模型可以直接导入光学仿真软件中，结合准确的感光面位置、管帽内部的腔体尺寸，模拟杂散光在管壳内部的反射情况，优化前端光阑的设计位置，减少杂散光对检测精度的影响。做引脚的建模时不能简单做成垂直于管底的直杆，要考虑实际焊接时引脚可能出现的轻微倾斜，在PCB封装设计时给焊盘预留足够的冗余量，避免因为引脚倾斜导致插装困难。另外，TO-5封装的管体高度是固定的，设计前端光路时要准确计算感光面到管帽顶面的距离，保证入射光斑刚好聚焦在感光面上，这个距离参数如果出现偏差，会直接导致光斑离焦，检测灵敏度下降。很多初次接触这类光电器件的结构工程师，容易把TO-5封装和其他同外形的金属封装晶体管混淆，建模时要注意区分感光器件的管帽是带通光窗口的，而普通晶体管的管帽是全密封金属结构，不要混用封装模型。在做装配干涉检查时，要重点检查通光孔位置是否有其他结构件遮挡，引脚与PCB走线之间是否有安全距离，管壳与周边金属结构件之间是否留有足够的绝缘间隙，避免管壳接地不当引入电噪声。
