计算机USB蓝牙设备外壳注塑结构设计

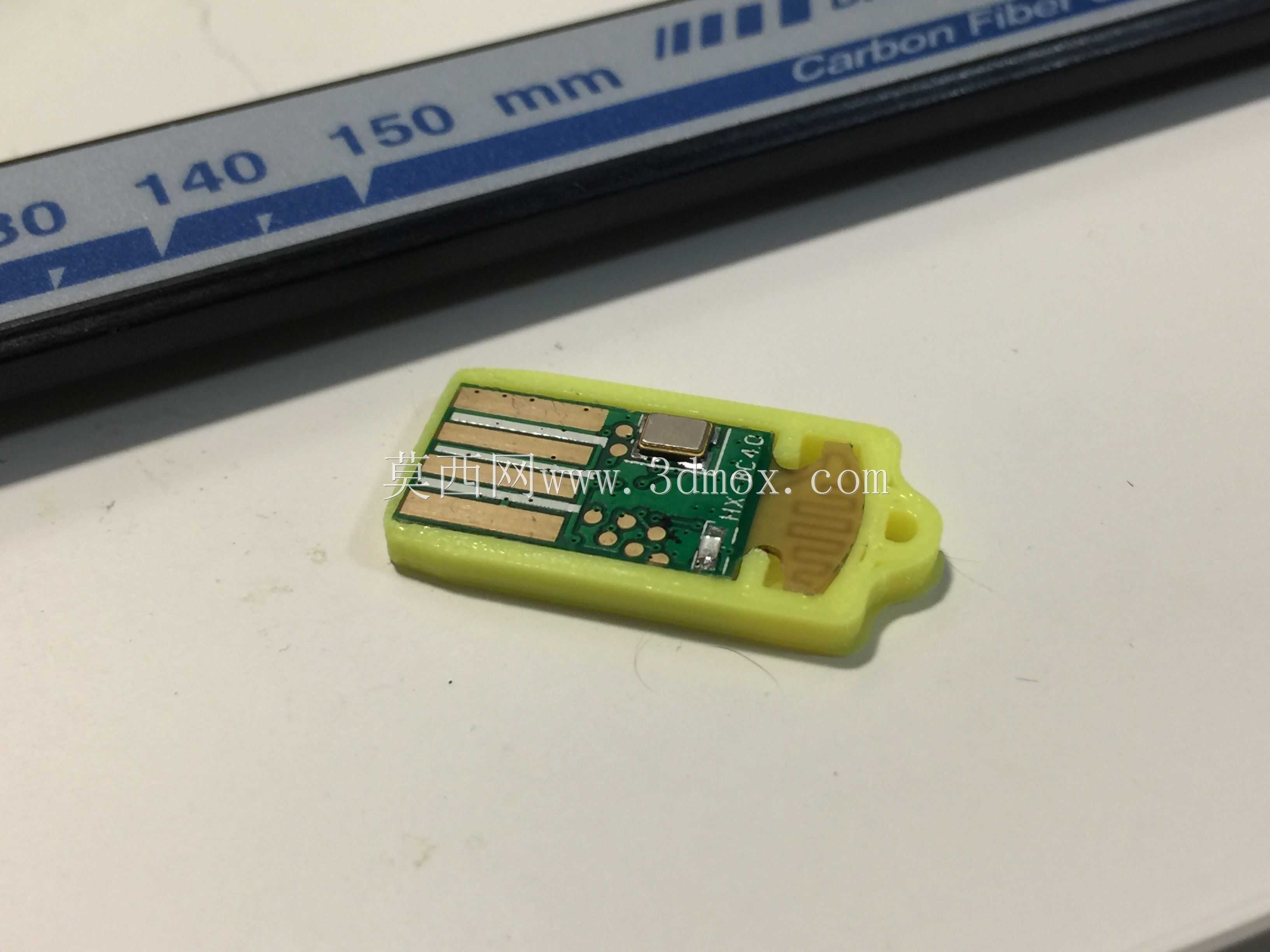

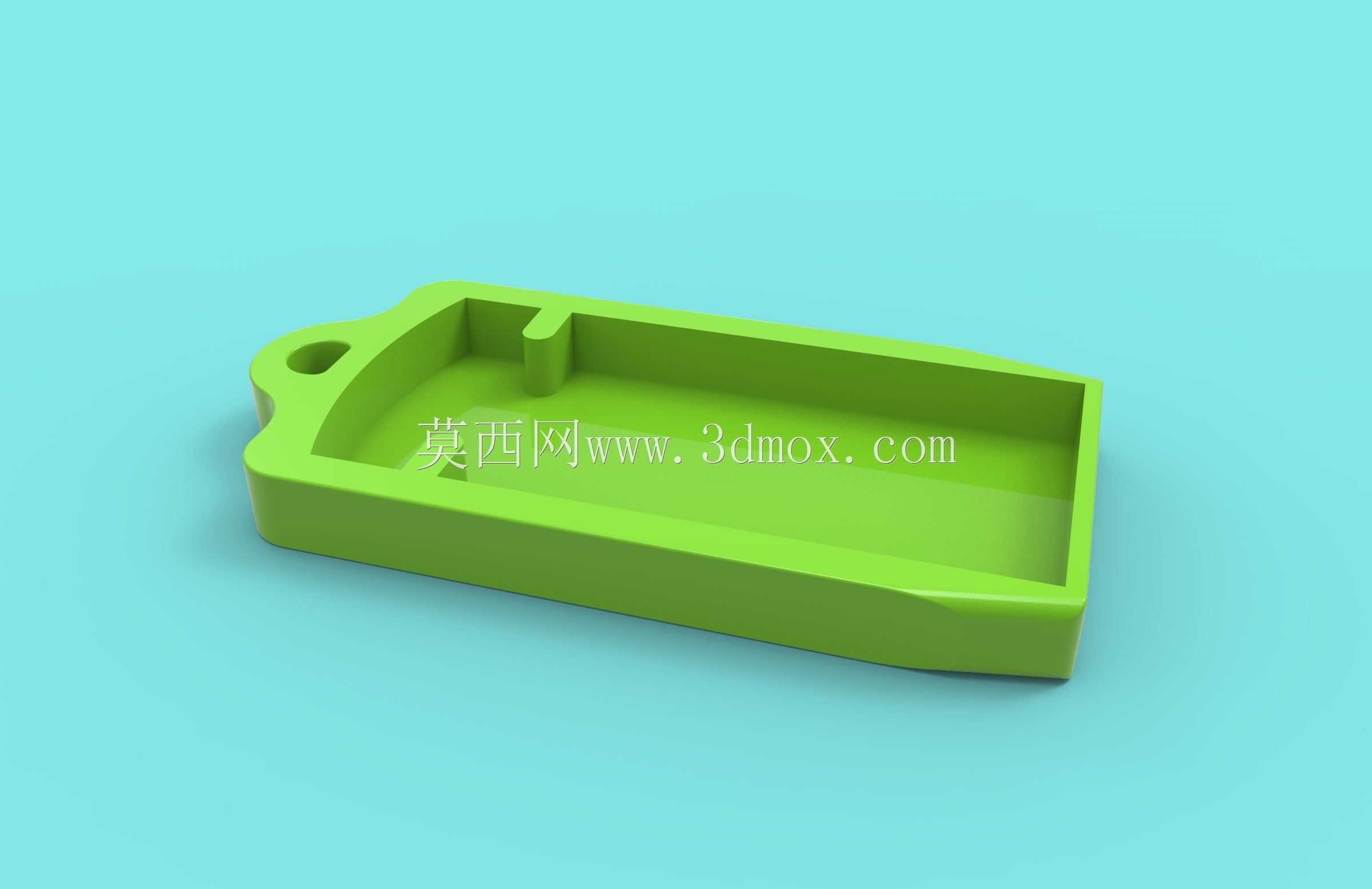

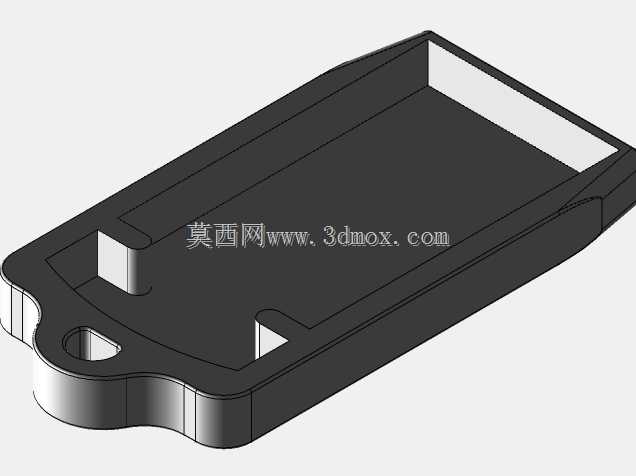

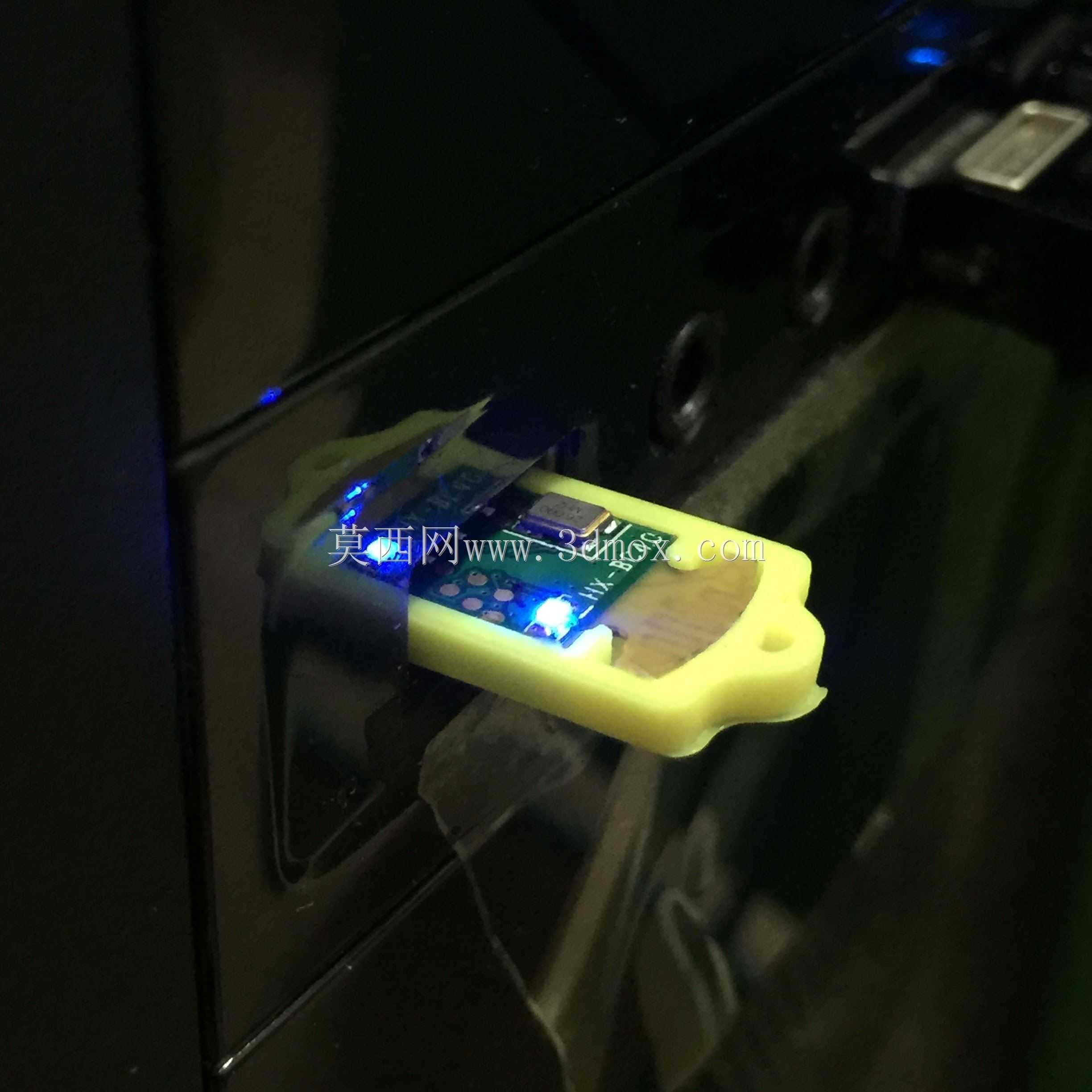

日常办公场景里，台式机普遍未板载蓝牙模块，外接USB蓝牙适配器是拓展无线外设连接能力的常用配件，这个壳体就是为这类小型USB蓝牙设备设计的防护外壳，适配直插式USB蓝牙适配器的安装需求。从结构设计来看，壳体采用单腔注塑成型思路，整体为敞口槽型结构，内腔预留了PCB板与蓝牙天线的安装空间，侧壁设置的定位凸台刚好卡住PCB板的侧边缺口，不需要额外打螺丝就能完成电路板的固定，装配时直接将焊好USB接头的电路板从敞口端推入即可，装配效率适配小型数码配件的量产流水线节奏。端部的挂孔设计是考虑到这类小型配件容易遗失，用户可以通过挂绳将其和钥匙、工牌挂在一起，外出携带笔记本时不用反复插拔收纳，也能避免适配器在包内和其他硬物磕碰损坏USB接头。壳体的边角全部做了R1.5的圆角过渡，一方面是注塑成型时避免尖角处应力集中导致的填充不足、翘曲问题，另一方面日常插拔时也不会划伤用户手部，握持插拔的手感更顺滑。内腔的深度刚好覆盖PCB板上的蓝牙芯片、晶振等核心元器件，壳体壁厚控制在1.8mm，对于ABS材质来说这个壁厚既能保证壳体的结构强度，日常插拔受力时不会出现开裂变形，也不会因为壁厚过大导致注塑时出现缩痕、冷却周期过长的问题。安装边界上，壳体敞口端的内轮廓尺寸和USB金属接头的定位台阶匹配，装配后USB接头伸出壳体的长度符合USB接口的通用插拔规范，插入电脑USB接口时壳体端面不会和电脑机箱的接口面板产生干涉，插拔时手指捏持壳体的防滑区域刚好在壳体中部的平面位置，施力方向和USB接头的插拔方向同轴，不会出现斜插导致的USB接头针脚弯折问题。从实际使用场景出发，这类蓝牙适配器经常会在不同设备间插拔，壳体的外侧壁做了细微的磨砂纹理处理，手上有汗的时候插拔也不会打滑，同时磨砂面不容易残留指纹和划痕，长期使用外观保持度更好。壳体内部没有多余的加强筋结构，是因为这类小型配件的受力场景非常单一，仅在插拔时受到轴向的推力和拉力，侧壁本身的强度已经足够承载受力，多余的加强筋反而会增加注塑难度，也会占用内腔的元器件安装空间，对于内置陶瓷天线的蓝牙模块来说，过多的塑料结构遮挡也会轻微影响蓝牙信号的传输效率，所以设计时特意简化了内部结构，仅在靠近USB接头的位置设置了一圈限位挡边，避免电路板插入过深导致USB接头定位偏移。考虑到不同厂家的PCB板尺寸会有微小公差，内腔的宽度方向预留了0.2mm的装配间隙，长度方向预留了0.3mm的间隙，既能保证电路板顺利装入，也不会因为间隙过大导致电路板在壳体内晃动，出现USB接头接触不良的问题。壳体的外侧没有做多余的装饰结构，平直的侧壁也方便后续丝印品牌logo或者型号标识，不需要额外做曲面印刷的治具，能降低后续表面处理的成本。端部挂孔的位置做了局部加厚处理，挂绳拉扯时受力会分散到周边的侧壁上，不会出现挂孔处开裂的问题，挂孔的内径为3mm，适配市面上常见的手机挂绳、钥匙圈的尺寸，不需要用户额外寻找特殊规格的挂具。
