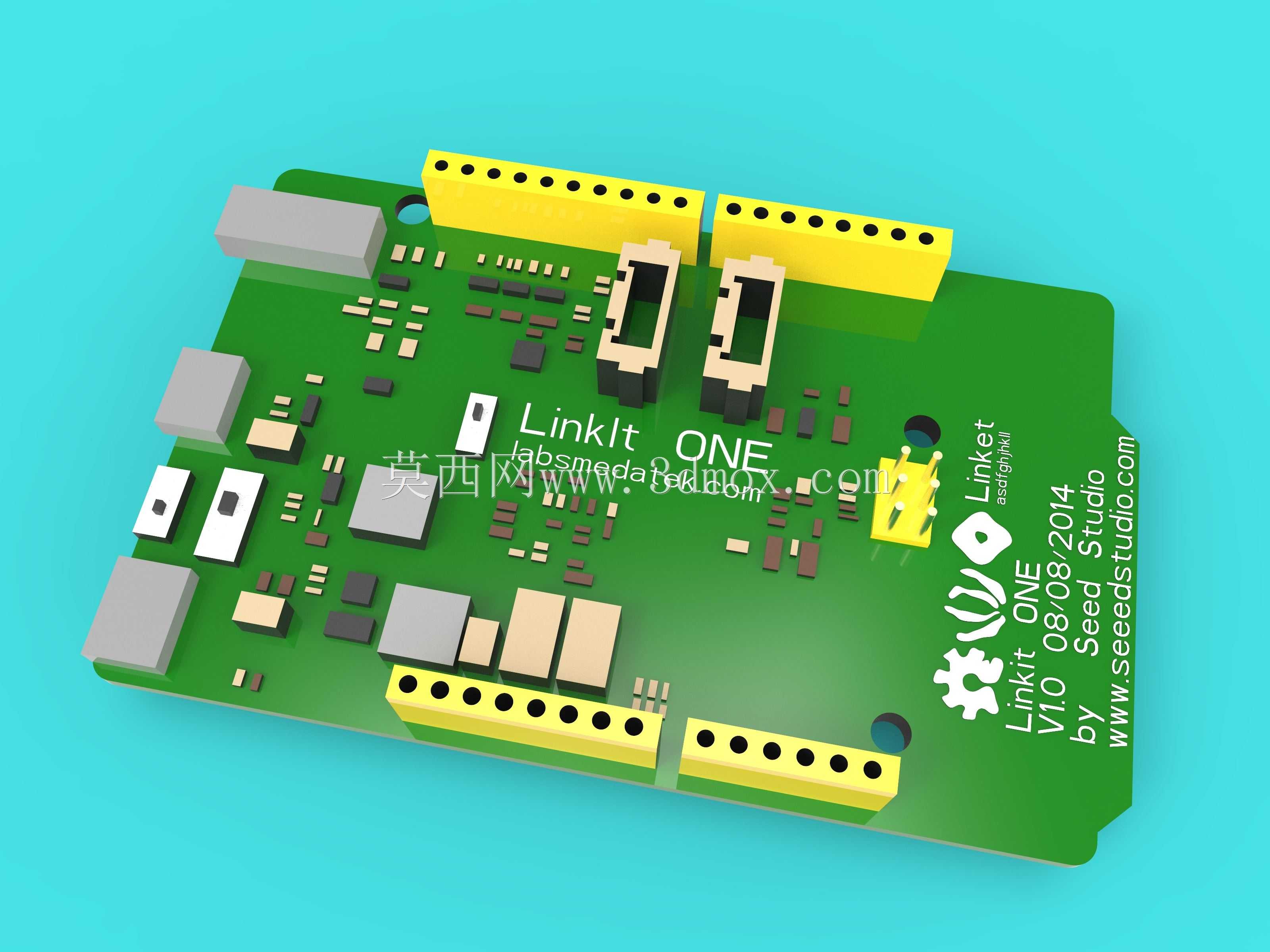

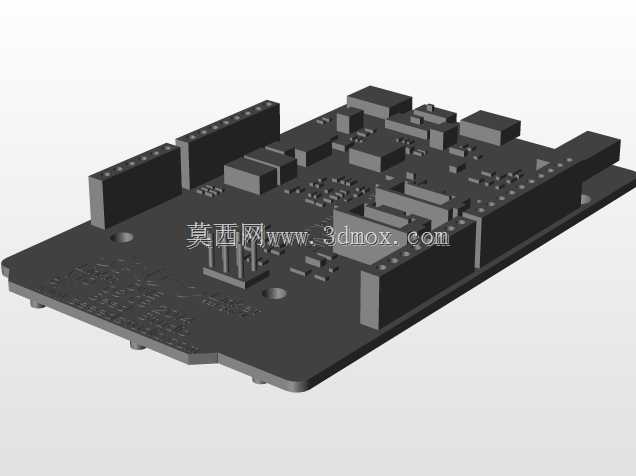

联发科LinkIt ONE开发板结构三维模型

该模型还原的LinkIt ONE开发板，是面向物联网原型开发、可穿戴设备验证场景的主控硬件载体，在实际工程应用中，常被用于智能硬件小批量试产阶段的功能验证、校园嵌入式教学实验、创客项目快速原型搭建，也可作为小型物联网终端的核心控制板直接集成到低功耗采集设备中，比如环境监测节点、便携式穿戴传感装置、短距离通信控制终端等场景。从结构设计层面看，整块板采用标准FR-4玻纤板基材，板型做了圆角处理避免安装时刮擦周边结构件，板边预留的三个定位孔完全匹配通用Arduino兼容安装孔位，可直接固定在标准开源硬件堆叠支架、3D打印外壳的安装柱上，不需要额外做转接板适配，这一设计思路大幅降低了开发者的结构适配成本，能直接复用市面上成熟的Arduino外壳、扩展板安装结构。板上元件布局遵循信号流向与安装便利性双重原则：顶部两侧布置的黄色排针座为标准2.54mm间距通用排母，分别对应电源输入输出、GPIO口、通信接口引脚，排针座高度统一为8.5mm，既保证插接线材时的结构强度，又不会因为过高导致整体堆叠尺寸超标；板载的USB接口、SIM卡插槽、TF卡插槽全部布置在板边侧方位置，当开发板固定在外壳内部时，接口位置刚好对应外壳预留的开口位，不需要额外延长转接线，插拔存储卡、连接数据线时无需拆开设备外壳。板上的贴片元件全部按照回流焊工艺要求做布局，阻容件、芯片的间距满足SMT贴片的最小安全距离，避免焊接时出现连锡问题，不同功能模块的元件做了分区布置：电源管理模块的稳压芯片、滤波电容集中布置在板侧电源输入区域，射频通信模块的天线匹配元件靠近板边天线接口位置，减少信号传输路径的损耗，主控芯片布置在板卡中心区域，周边预留足够的散热空间，长时间运行时不会因为周边元件积热导致芯片降频。从安装边界尺寸来看，整块板的长宽尺寸与标准Arduino Uno板完全兼容，整体厚度控制在13mm以内，包含排针高度的总厚度不超过15mm，在做外壳结构设计时，内部预留16mm的安装空腔即可完成装配，板上所有突出元件的高度都经过统一校核，最高的元件为侧方的USB接口，高度为11mm，低于排针座的总高度，堆叠扩展板时不会出现元件干涉的问题。板上预留的天线安装位位于板角位置，采用IPEX接口连接，外接天线时可直接将天线引线从外壳预留的天线孔引出，不会挤压板上其他元件。在实际选型使用时，这块开发板的结构设计充分考虑了原型开发阶段的快速装配需求，所有外接接口都布置在易操作的板边位置，不需要额外焊接转接头即可完成外设连接，板上的测试点全部布置在板边空旷区域，调试时示波器探针可以直接接触测试点，不会被周边高大元件遮挡。对于结构设计从业者来说，该模型完整还原了板上所有元件的实际尺寸与安装位置，在做配套外壳、扩展坞、集成设备的结构设计时，可以直接导入模型做干涉检查，不需要手动测量实物尺寸，能大幅缩短结构设计的周期，避免因为元件尺寸估算错误导致外壳开模后出现装配干涉的问题。建模过程中对所有元件的外形做了工程化简化，保留了安装定位所需的关键尺寸，比如排针的针脚位置、接口的开口尺寸、定位孔的孔径与位置度，同时省略了对结构设计无影响的芯片表面丝印细节，保证模型在装配环境中运行流畅，不会因为细节过多导致软件卡顿。
