三叶指尖旋转减压手持把玩件结构设计

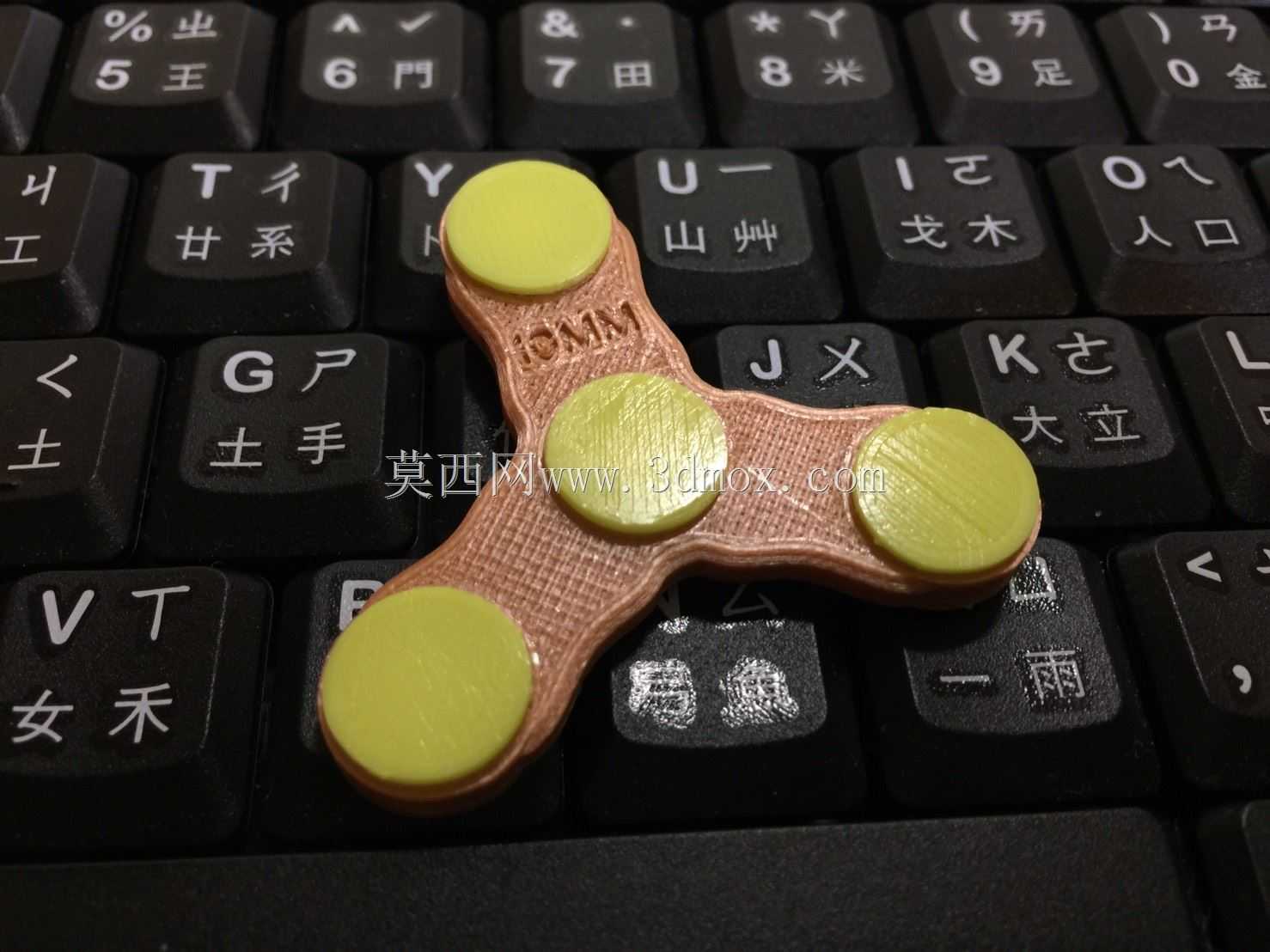

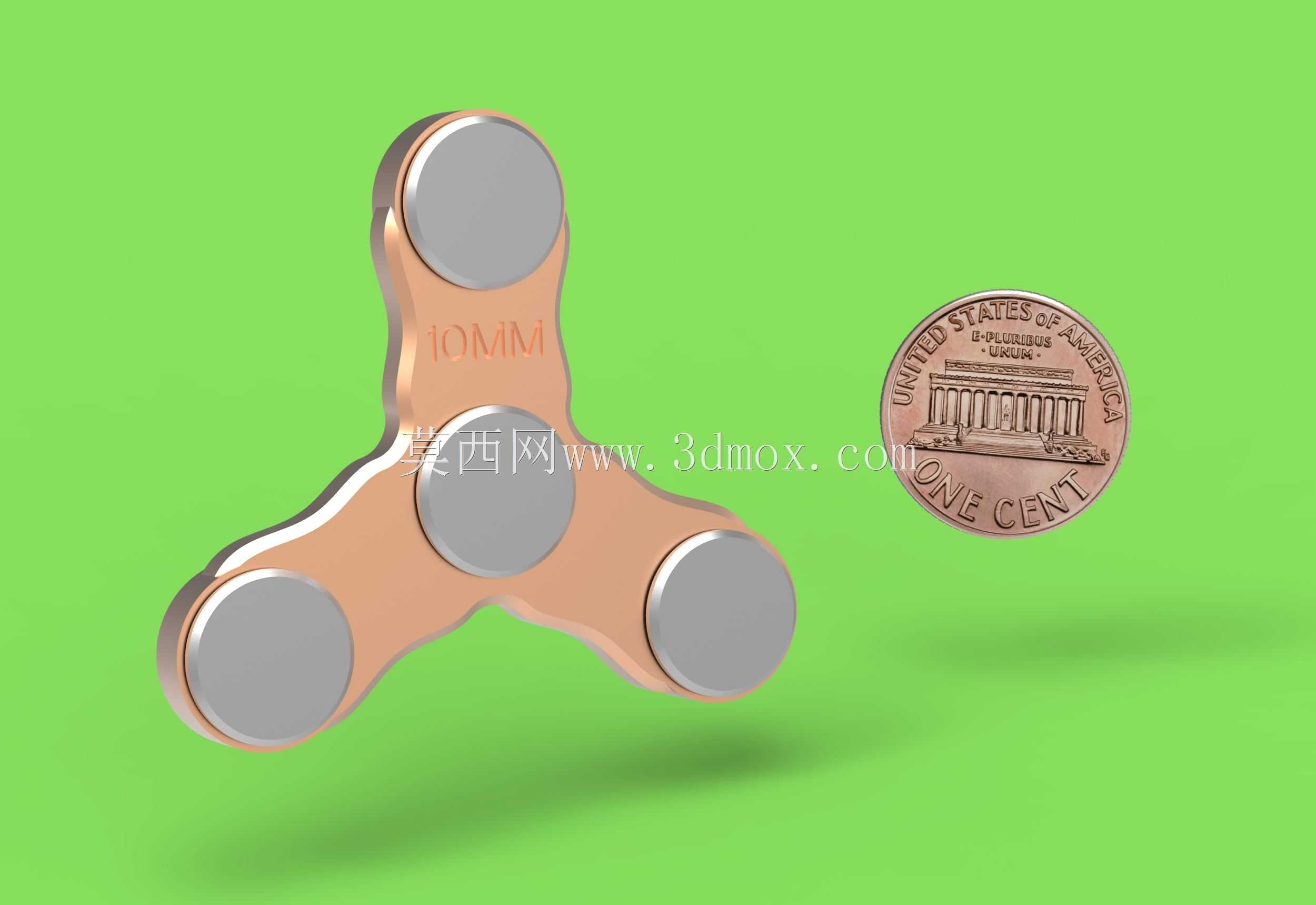

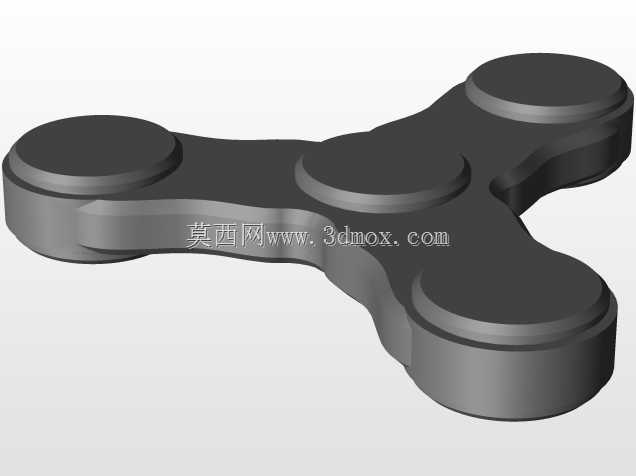

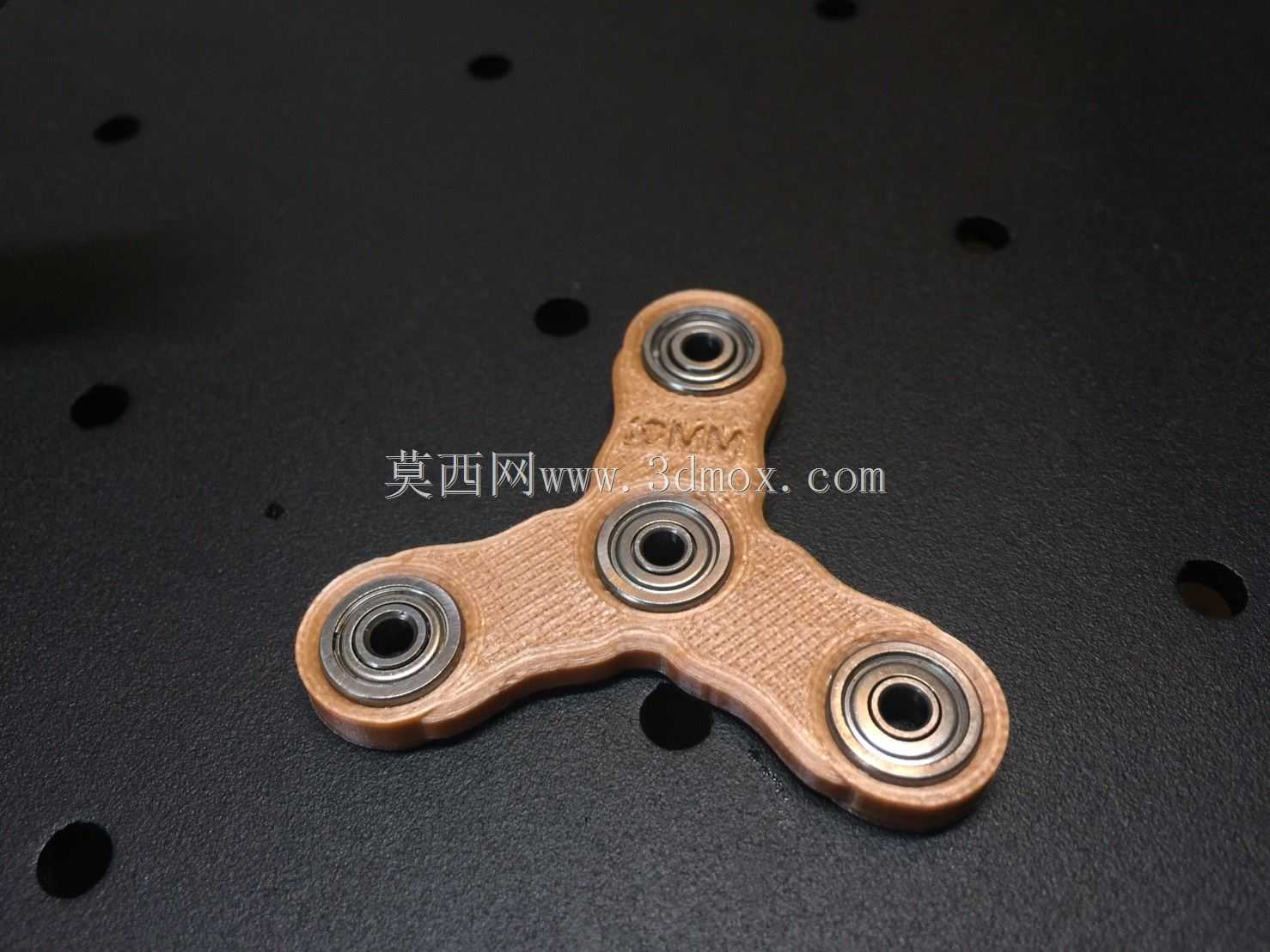

这款三叶式手持旋转把玩件，最初的设计出发点是适配日常零散时间的手部动作需求，在精密装配工位、长时间伏案绘图的场景下，作业人员可以通过握持旋转该部件，缓解手部僵硬与注意力疲劳，同时不会像零散小零件那样容易掉落遗失。从结构逻辑来看，整体采用对称三叶布局，三个叶臂沿中心呈120度均匀分布，这种布局的核心考量是旋转过程中的动平衡校准，相比两叶结构，三叶布局在高速旋转时的径向跳动量更小，握持端的震感更弱，长时间旋转也不会出现偏心晃动的问题。每个叶臂的末端都设计有轴承安装位，中心位置同样预留轴承装配槽，整套结构共搭配4个10mm规格的标准轴承，轴承与叶臂安装位采用过盈配合设计，装配时通过静压压入即可完成固定，不需要额外的粘接或者紧固件锁附，既简化了装配流程，也避免了紧固件在旋转过程中松动脱落的风险。叶臂的外形采用圆弧过渡设计，所有边缘都做了R角处理，没有尖锐棱角，握持时贴合指腹轮廓，不会出现硌手的问题，整体外轮廓的最大回转直径控制在单手可完全覆盖的范围，放在工装口袋或者笔袋中都不会占用过多空间，也不会刮蹭其他随身物品。从安装边界来看，每个轴承位的同轴度公差控制在0.02mm以内，保证四个轴承装配后旋转轴线完全重合，避免因同轴度偏差导致的旋转阻力增大、旋转时长缩短的问题。叶臂的主体壁厚设计兼顾了结构强度与重量控制，既不会因为壁厚过薄导致摔落时出现变形断裂，也不会因为整体重量过大导致长时间握持产生负重感。在实际使用场景中，使用者可以通过单指按压中心轴承位置，另一只手拨动叶臂即可实现长时间旋转，也可以采用双指夹持中心轴承的方式，依靠手腕的小幅发力带动整体旋转，不同的握持方式都能获得稳定的旋转体验。设计过程中特意规避了多余的装饰性凸起结构，整个外表面保持顺滑连续，旋转过程中不会产生多余的风阻，也不会勾挂衣物纤维。从结构适配性来看，这款旋转件的轴承安装位完全适配市面上通用的10mm微型轴承，后期如果轴承出现磨损，可以直接采购标准件进行替换，不需要定制专用配件，大幅降低了后期维护的成本。叶臂的材质适配范围较广，既可以采用铜材做表面抛光处理获得温润的金属质感，也可以采用铝合金做阳极氧化处理获得多样的色彩表现，甚至可以采用工程塑料注塑成型来控制整体重量，不同材质的加工工艺都能适配这套结构的尺寸公差要求，不需要针对材质特性大幅调整结构参数。在动平衡调校环节，三个叶臂的重量差控制在0.1g以内，保证旋转时的离心力均匀分布，不会出现单侧偏重导致的旋转卡顿，实际测试中在水平放置的状态下，单次拨动后的旋转时长可以达到稳定的预期值，不会出现中途转速骤降的问题。中心轴承的安装位深度设计经过反复验证，既保证轴承压入后不会出现轴向窜动，也预留了足够的手指接触面积，方便使用者按压固定。每个叶臂末端的轴承除了起到配重作用之外，也可以作为旋转时的视觉标识点，高速旋转时会形成连续的环形视觉效果，提升把玩时的观感体验。整体结构没有设计可拆卸的零散小部件，所有配件都通过过盈配合组合为一个整体，避免了小零件脱落遗失的问题，也不会出现儿童误食小零件的安全隐患。在工装场景下，这款旋转件也可以作为轴承装配手感的测试样件，新入职的装配人员可以通过反复拆装这款样件的轴承，练习微型轴承的压入力度控制，掌握过盈配合装配的手感，避免在实际精密产品装配时出现轴承压斜、压伤的问题。
