卡装式绿色帽四脚常开常闭按钮结构

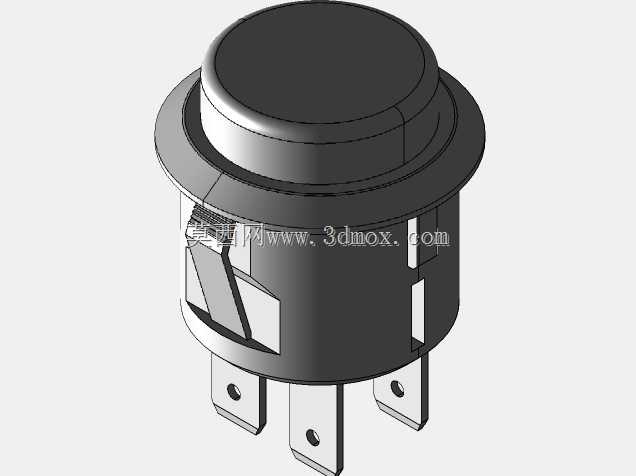

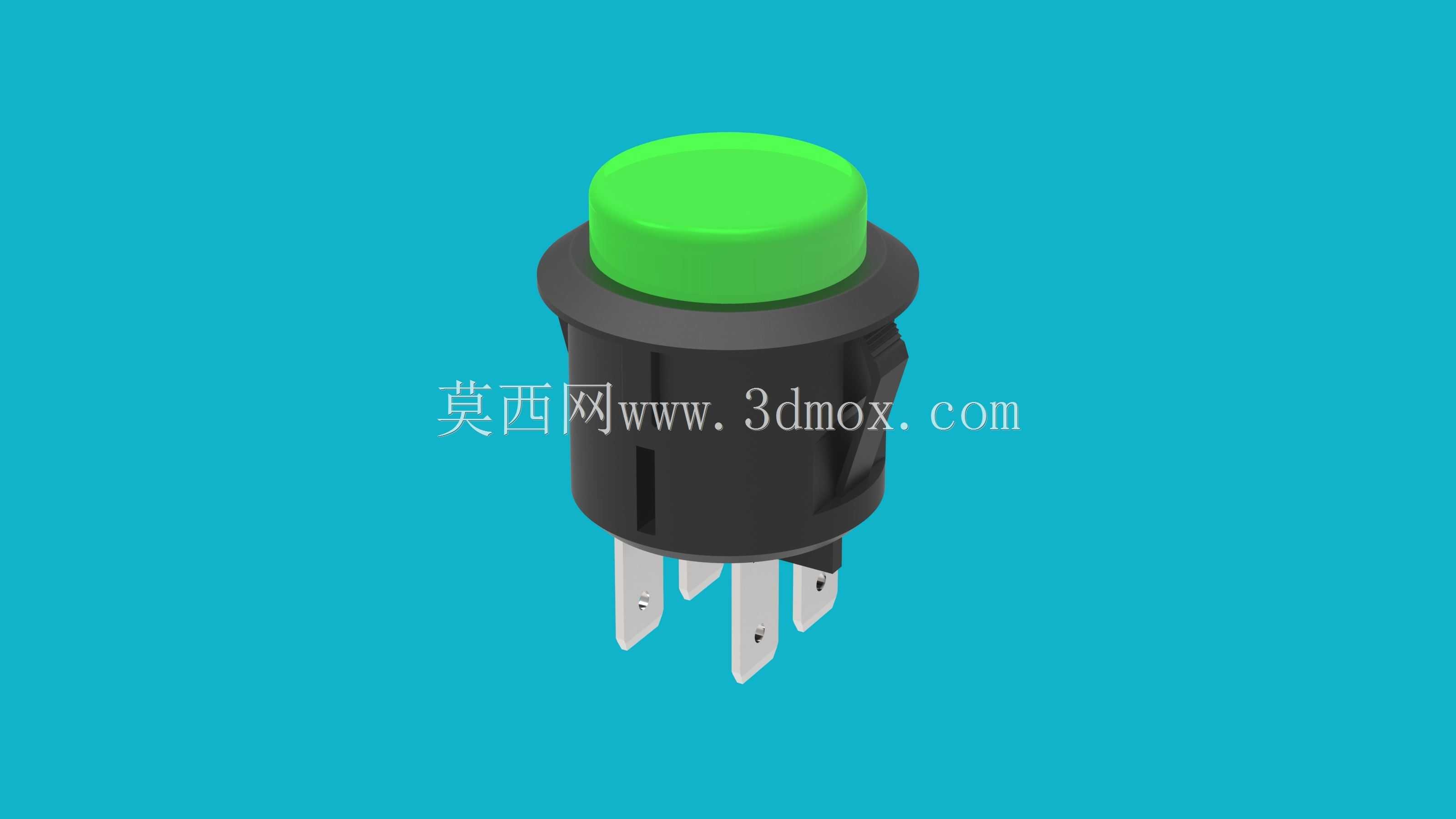

这类四脚按钮是低压电控回路里最常见的主令操作元件，日常在小型配电盘、桌面式测试治具、小型机电设备的操作面板上随处可见，区别于常规两脚自复位按钮，四引脚的结构自带一组常开、一组常闭触点，单颗元件就能同时实现回路接通与断开的双重控制，不用额外叠加触点模块，能大幅压缩面板背后的安装占用空间，很适合内部走线空间局促的小型设备使用。从结构设计来看，这款按钮采用卡扣式面板安装结构，主体黑色基座为工程塑料材质，自带弹性卡爪，安装时不需要额外配备螺母锁紧，只需要在面板上开出对应直径的安装圆孔，将按钮从面板正面推入，卡爪会自动卡在面板背面完成固定，装配效率比螺纹锁紧式按钮高不少，日常维护拆卸时只需要从背面挤压卡爪就能推出按钮，不用拆解周边走线。顶部的绿色操作帽做了圆弧凸起处理，表面没有额外防滑纹理，但圆弧边缘的高度差刚好能给手指提供足够的操作触感，按压行程控制在合理区间，按压力度适配日常手动操作的力度范围，不会出现按不动或者误触发的情况，绿色的帽盖配色也符合工业电控的通用标识规范，通常用来作为启动、通电类的操作按键，和红色停止按钮形成明确的视觉区分，降低现场操作人员的误操作概率。底部的四个插脚采用直插式设计，适配标准的快接接线端子，不需要焊接或者拧螺丝压线，布线时直接把对应规格的插簧端子压接在导线上，再插到对应引脚上就能完成接线，四个引脚的排布做了防呆设计，常开与常闭触点的引脚间距符合安规要求，不同回路之间的爬电距离满足低压电器的绝缘标准，即使在额定高压工况下也不会出现引脚间拉弧短路的问题。从安装边界来看，这款按钮的面板开孔直径属于通用小型按钮的标准尺寸，插入面板后，基座在面板背面的伸出长度较短，不会和面板后方的走线槽、其他电气元件发生干涉，操作帽突出面板的高度经过优化，既不会因为突出过多容易被外物磕碰误触发，也不会因为突出过短导致操作时手指按不到位。触点部分采用银合金触点材质，能承受额定工况下的接通分断电流，频繁操作时也不会出现触点烧蚀、接触不良的问题，基座的塑料材质选用耐温阻燃等级的工程塑料，即使触点部位出现短时温升，也不会出现基座融化、起火的风险，满足工业设备的电气安全要求。在实际设备选型时，这类按钮通常用在控制回路的信号输入端，比如小型空压机的启停控制、测试治具的触发输入、小型配电回路的手动分合，因为自带两组触点，还可以实现按钮按下时接通运行回路、同时断开指示灯回路，或者配合继电器实现自锁控制的逻辑，不用额外扩展触点模块，单颗元件就能覆盖多数小型设备的按钮操作需求。建模时需要重点关注卡爪的弹性变形量，确保安装时卡爪能顺利穿过面板开孔，卡入后面板的贴合面没有间隙，不会出现按钮在面板上晃动的情况；四个插脚的位置度需要严格控制，确保和快接端子的适配性，避免出现插脚歪扭导致接线端子插不到位的问题；操作帽和基座的配合间隙也要做公差匹配，既要保证按压时帽体上下活动顺畅没有卡滞，也要避免间隙过大进入灰尘影响内部触点的使用寿命。
