参数化可编辑直齿传动齿轮结构

在常规机械传动系统的布局里，直齿圆柱齿轮始终是平行轴动力传递场景中应用占比最高的基础零件，从普通输送线的减速单元、小型机床的主轴进给箱，到农用机械的动力分配模块、轻工设备的传动辊组，只要涉及恒定传动比的平行轴扭矩传递，几乎都能见到这类零件的身影。和斜齿轮、锥齿轮等其他齿形的传动件相比，直齿轮不存在轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，支撑结构的设计复杂度更低，装配调整的容错空间也更大，非常适合中低速、中等载荷的常规传动工况。

这个直齿轮的建模逻辑完全围绕参数化驱动搭建，核心参数包括齿数、模数、齿宽、轮毂孔径、键槽尺寸、辐板减重孔参数都做了关联约束，调整任意核心参数时，整个零件的几何特征会同步更新，不需要逐个特征重画，能大幅提升同系列不同规格齿轮的建模效率。齿形部分严格按照渐开线齿廓的生成逻辑绘制，齿根过渡圆角、齿顶倒角都做了符合加工工艺的处理，不会出现建模时常见的尖边、零厚度等不符合实际加工要求的几何错误，不管是用来做装配干涉检查、运动仿真，还是后续导出工程图做生产加工，都能直接使用，不需要额外修补几何。

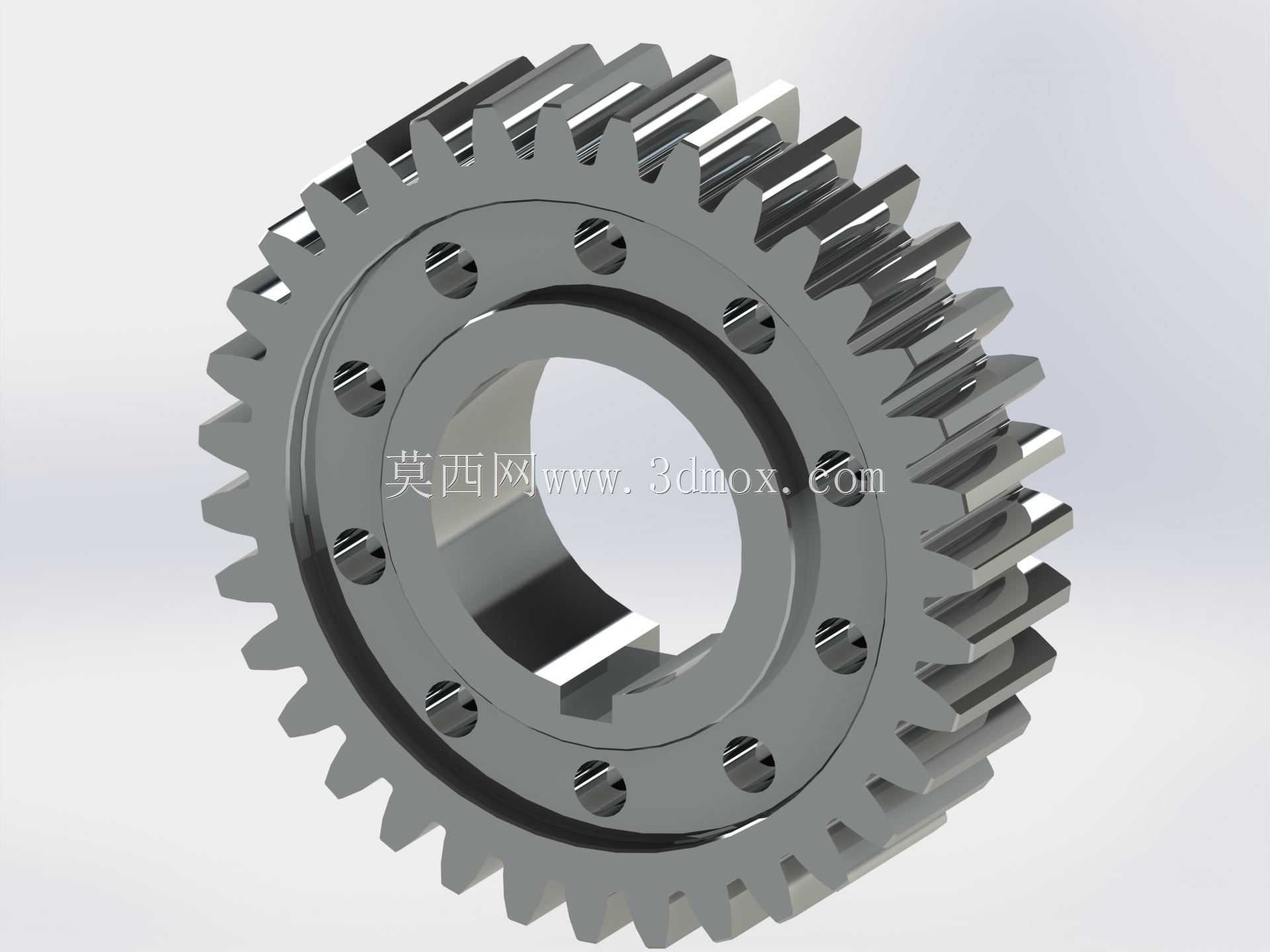

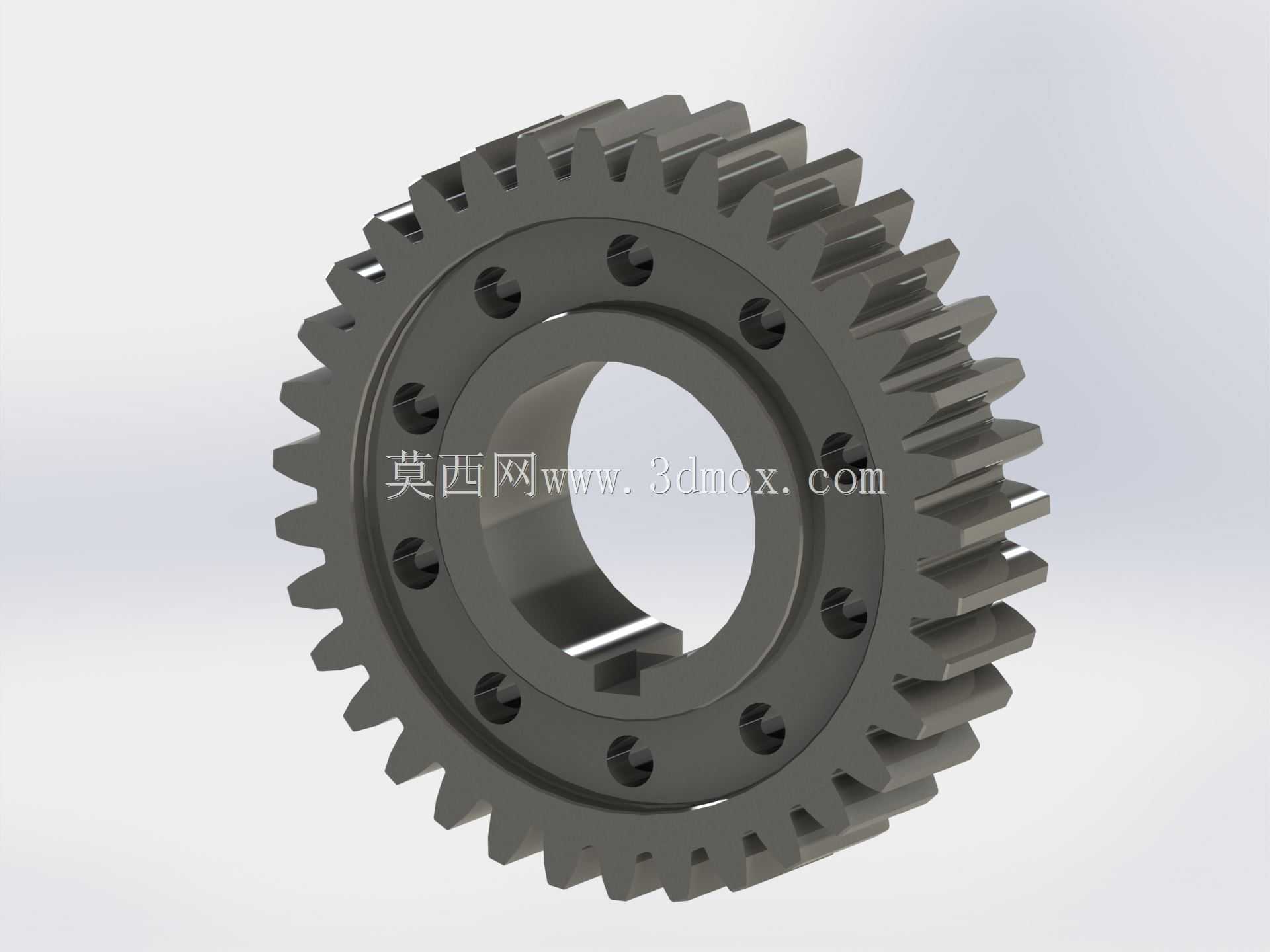

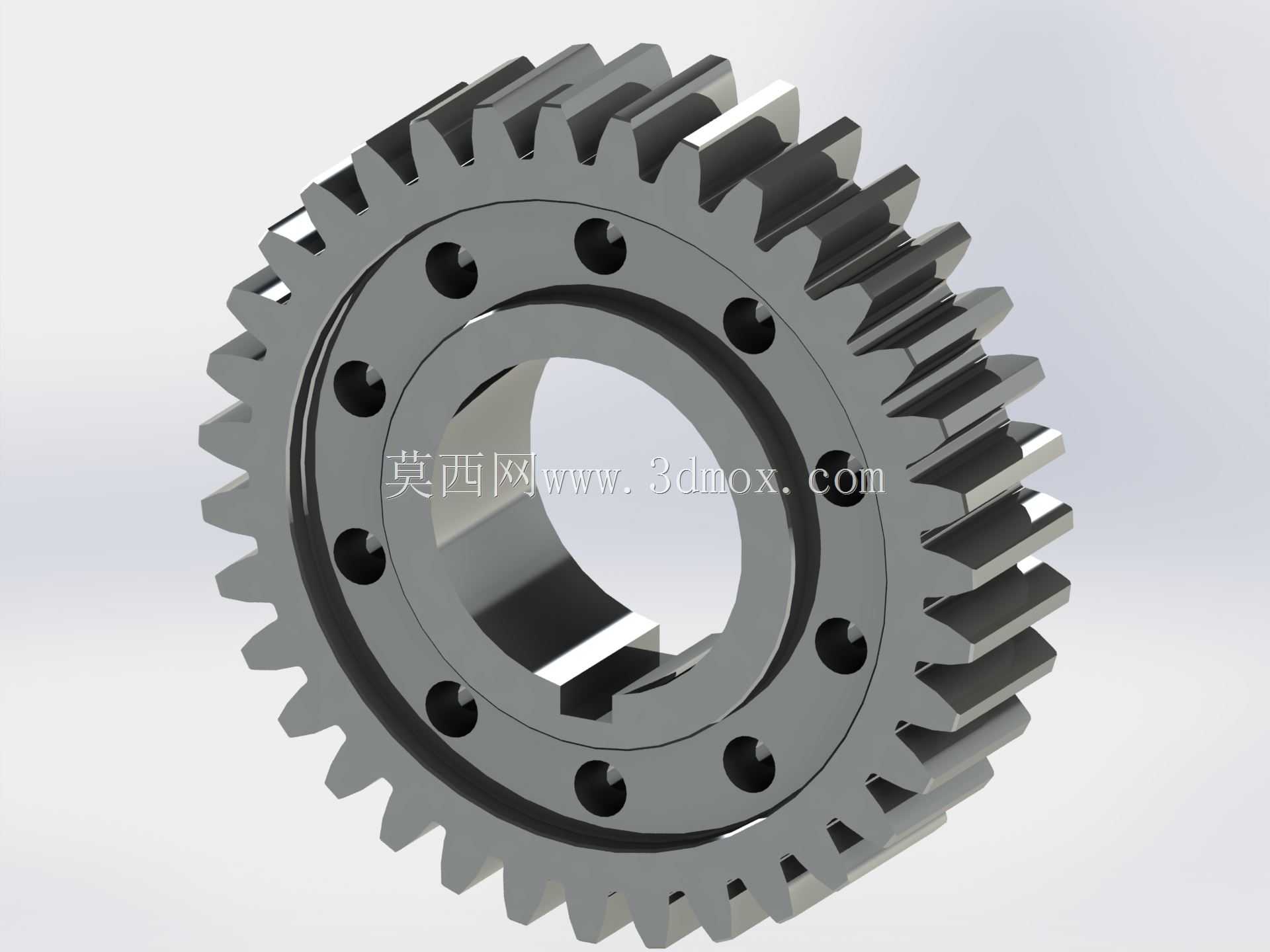

从结构布局来看，这个齿轮采用了辐板式结构，齿圈和中间轮毂之间通过均匀分布的减重孔连接，相比实心式齿轮，在保证轮齿弯曲强度、辐板扭转强度满足额定载荷要求的前提下，能有效降低零件自身重量，减少高速转动时的转动惯量，降低传动过程中的启动冲击和空载能耗。轮毂部分的内孔设计了标准平键键槽，和传动轴装配时，通过平键传递扭矩，能避免传动过程中齿轮和轴之间出现相对转动，键槽的位置和尺寸公差带都符合常规机械设计的标准要求，和标准传动轴、标准平键的适配性很好，不需要额外做非标适配。轮毂的轴向长度略大于齿宽，装配时能给轴向定位提供足够的支撑面，配合轴肩和轴用挡圈就能完成可靠的轴向固定，不需要设计额外的复杂定位结构。

在实际选型应用时，首先要根据传动系统的额定传递扭矩、输入转速、传动比要求确定对应的模数和齿数，匹配对应的中心距参数，再根据安装轴的直径调整轮毂内孔和键槽的尺寸，根据传动系统的轴向布局空间调整齿宽和轮毂长度，辐板上的减重孔数量和直径可以根据齿轮的整体尺寸做对应调整，大直径齿轮可以适当增加减重孔数量、增大减重孔直径，小直径齿轮如果辐板宽度不足，也可以直接做成实心结构，不需要保留减重孔特征。齿面的硬度、热处理工艺可以根据实际载荷工况调整，重载工况可以在建模完成后，在工程图中标注齿面淬火、磨齿等工艺要求，轻载传动场景也可以直接采用毛坯滚齿后直接使用，不需要额外的精加工工序。

做装配设计时，要注意齿轮和啮合配对齿轮的齿侧间隙预留，根据传动精度要求调整中心距的公差带，避免安装后出现卡滞、传动噪音过大的问题，同时要确认齿轮的外圆尺寸和周边的箱体、轴承端盖、其他传动件之间留有足够的安全间隙，避免转动过程中出现干涉。如果是用在有润滑要求的闭式传动箱里，辐板上的减重孔还可以起到带油的作用，转动时能将箱体底部的润滑油带到啮合齿面，提升齿面的润滑效果，降低齿面磨损，延长零件的使用寿命。相比外购的标准齿轮，这种参数化的齿轮模型可以根据实际安装空间做灵活调整，不需要受标准件固定尺寸的限制，在非标设备设计、专用传动机构开发的场景里，能大幅缩短设计周期，减少建模过程中的重复劳动，也能避免外购标准件和安装空间不匹配的问题。
