卧式单级离心泵配套1马力驱动电机结构

这款配套卧式单级离心泵的1马力驱动结构，在民用供水、小型暖通循环、庭院灌溉、小型水处理增压场景中应用十分广泛，日常选型中常作为小流量高扬程流体输送单元的动力核心，适配家庭自来水增压、别墅全屋供水、小型商用净水系统增压、农用小块地喷灌供水等工况，也可配套小型换热机组作为循环动力使用，适配输送介质为常温清水或物理化学性质接近清水的无腐蚀性流体，介质温度通常不超过80摄氏度，环境适配温度范围覆盖零下10摄氏度到40摄氏度的常规民用与小型工业场景。

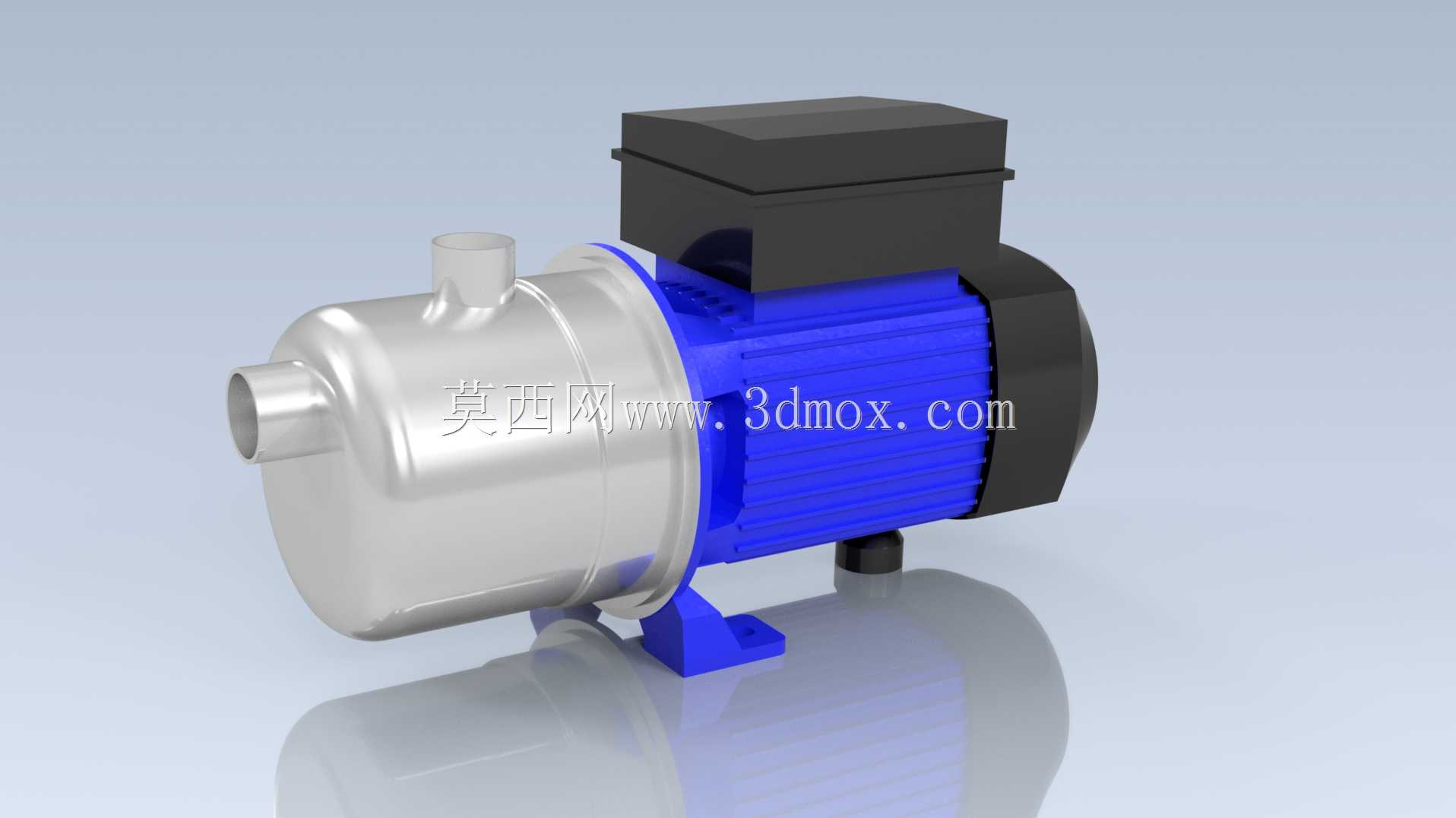

从结构功能来看，该单元将异步驱动电机与离心泵流道部分做了同轴直联设计，省去了联轴器传动环节，整体轴向尺寸更紧凑，传动效率相比分体联轴器结构提升约5%左右，同时减少了联轴器找正的安装工作量，降低了后期运维中联轴器偏心带来的振动、轴承磨损问题。泵体流道部分采用不锈钢冲压成型结构，流道内壁光滑无铸造毛刺，水力损失更小，相比同功率铸铁泵体的输水效率高8%左右，同时不锈钢材质具备更好的抗锈蚀能力，适配饮用水输送的卫生要求，进出水口采用内螺纹接口设计，常规适配DN25规格的给水管道，安装时无需额外焊接法兰，直接通过螺纹管件即可完成管路对接，现场施工效率更高。

驱动电机部分采用封闭式异步电机结构，顶部配置独立接线盒，接线腔与电机内部做了密封隔离，可避免户外使用时雨水、喷淋水渗入接线端造成短路故障，电机外壳采用散热筋一体铸造成型，轴向自带的散热风叶随电机轴同步转动，运行时可形成定向气流带走散热筋表面的热量，保证电机在额定负载下绕组温度维持在绝缘等级允许范围内，连续运行时绕组温升不超过80K，可满足长时间不间断运行的工况要求。电机端盖与泵体连接位置配置了专用机械密封结构，替代传统填料密封，密封面磨损后可自动补偿，正常使用周期内无明显滴漏问题，无需频繁调整密封压盖，运维工作量更低。

设计过程中，首先根据1马力的额定功率匹配了对应的电机冲片尺寸，保证额定转速下输出扭矩满足泵体额定扬程15米、额定流量2立方米每小时的负载要求，同时将泵的叶轮直接安装在电机输出轴端，轴的跳动量控制在0.02毫米以内，避免叶轮高速旋转时与泵体蜗壳发生刮蹭，同时降低运行振动值，整机运行时的振动速度有效值不超过1.8mm/s，符合小型泵组的振动标准要求。安装底座采用一体冲压的铸铁支脚结构，支脚的安装孔位做了长圆孔设计，现场安装时可根据基础预埋螺栓的位置做小范围调整，降低基础施工的精度要求，支脚与电机、泵体的连接位置配置了减震垫，可吸收运行时的高频振动，避免振动传递到管路系统造成管路共振、接口松动漏水问题。

从安装边界尺寸来看，整机总长度约320毫米，总宽度约160毫米，总高度约210毫米，安装支脚的横向孔距为120毫米，纵向孔距为90毫米，安装时预留的维护空间需要在电机尾部留出至少100毫米的接线操作空间，泵体进出水口侧留出至少150毫米的管路安装与阀门操作空间，顶部接线盒位置留出80毫米的接线操作空间即可满足日常运维需求。整机重量约7.8公斤，单人即可完成搬运与安装作业，无需额外吊装设备，适配小型项目的快速安装需求。

实际选型应用中，需要注意入口管路必须做密封处理，避免漏气造成泵体气缚无法正常抽水，入口管路需要配置过滤装置，避免大颗粒杂质进入泵体造成叶轮卡滞、机械密封磨损，同时在出口位置配置止回阀，避免停机时管路水倒流造成叶轮反转，损坏机械密封与电机轴承。该结构的三维建模过程中，对泵体流道、电机散热筋、安装支脚、接线盒的细节都做了1:1还原，所有配合面的尺寸公差都按照实际加工要求做了预留，可直接用于虚拟装配验证、安装干涉检查、产品展示动画制作，也可作为小型供水系统集成设计时的选型参考模型，帮助设计人员提前核对安装空间、管路接口位置，减少现场安装时的尺寸 mismatch 问题。
