立式多级离心泵结构三维设计

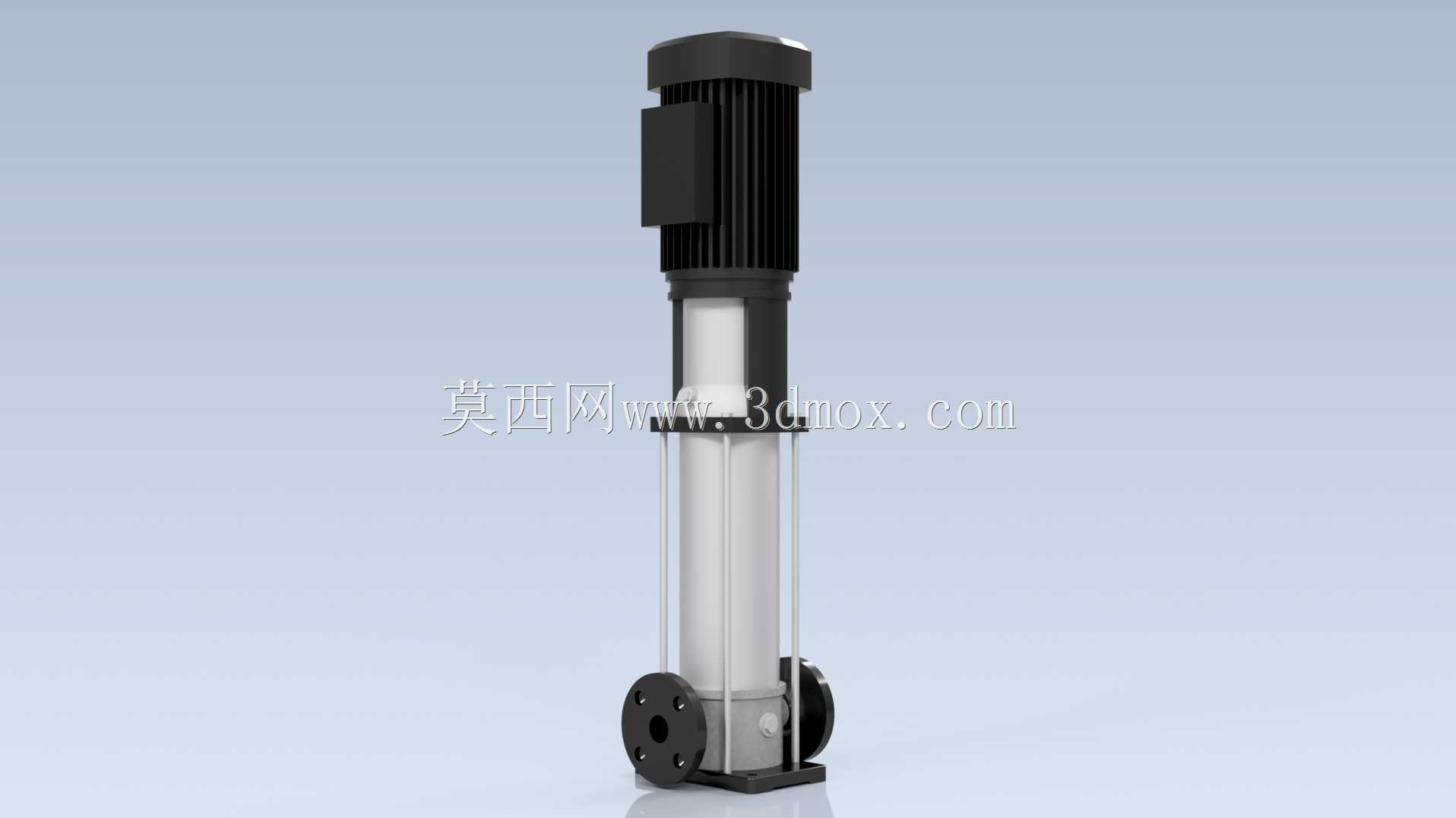

做工业流体输送系统选型的时候，立式多级离心泵永远是高层供水、工业循环水系统里绕不开的核心设备，这次建模的这款立式多级泵，首先要考虑的就是安装场景的空间限制——这类泵普遍采用立式同轴布局，电机直接叠装在泵体上部，相比卧式同参数泵，占地面积能压缩60%以上，对于寸土寸金的工业厂房泵房、高层建筑地下设备间来说，这个结构优势是选型时的核心考量点。

从实际功能来看，这类多级泵主要靠串联的多级叶轮逐级给流体增压，单级叶轮提供的扬程有限，多级叠加之后就能满足高层供水、反渗透水处理系统、工业锅炉补水、冷却循环系统这类需要高扬程输送的场景，相比单级离心泵，同等扬程参数下它的运行效率更高，电机功率匹配更合理，长期运行的能耗优势非常明显。建模的时候首先要捋清楚整机的受力逻辑：底部是进出水法兰段，直接和管道系统对接，承担整机的安装承重，所以底座的法兰厚度、螺栓孔位的同轴度必须严格匹配管道安装标准，法兰端面的密封槽结构要做的规整，避免安装后出现渗漏问题。

泵体中段的导流壳和叶轮组件是整个泵的核心功能段，建模的时候要注意每一级叶轮的间距、导流壳的流道过渡，不能出现结构干涉，因为实际装配中叶轮是串在主轴上的，每一级之间都有密封环和导叶配合，间隙控制直接影响泵的运行效率，所以三维建模的时候要把这些配合间隙留足，同时要考虑主轴的径向支撑，中段的滑动轴承位置要做对应的结构限位，避免长轴运行出现挠度变形。上部的电机和泵体的连接段要做可靠的联轴器防护，立式布局下电机轴和泵轴的同轴度要求比卧式更高，所以连接支架的止口定位结构必须精准，建模时要保证止口和主轴的同轴度公差在合理范围内，避免装配后出现轴系偏磨、运行振动超标的问题。

实际工程应用里，这类泵的安装边界要特别注意：整机高度方向的尺寸要预留后期维护的空间，尤其是顶部电机的拆卸空间，不能把泵装在顶部紧贴楼板的位置，否则后期更换机械密封、检修叶轮的时候根本没法操作；底部进出水法兰的对接要做软连接，避免管道的应力直接传递到泵体上，导致泵轴偏移、密封损坏。另外泵体的排气结构、底部的排污口结构都不能省略，日常维护的时候需要通过排气阀排掉泵腔内的空气，避免气蚀损坏叶轮，停机检修的时候要通过排污口排空泵腔内的存水，尤其是在低温环境下，存水冻胀会直接撑裂泵壳。

建模过程中还要考虑实际生产的工艺合理性：导流壳的铸件壁厚要均匀，避免出现壁厚突变导致的铸造缺陷，电机外壳的散热筋结构要顺着立式安装的方向布置，利于空气自然对流散热，接线盒的位置要预留接线操作空间，不能紧贴墙面或者其他设备，方便后期电气接线。进出口法兰的螺栓孔位要符合通用管道法兰标准，这样现场安装的时候不需要额外配做转接法兰，降低现场施工的难度。很多新手做这类泵建模的时候容易忽略密封结构的细节，其实机械密封的安装腔、O型圈的密封槽这些细节，直接决定了模型能不能用于实际生产参考，密封槽的尺寸要和标准密封件匹配，不能随便画个凹槽应付，否则实际加工出来的部件会出现密封失效、渗漏的问题。

从运行特性来看，立式多级泵的轴向力平衡是设计重点，建模的时候要体现出叶轮上的平衡孔结构，或者后端的平衡鼓结构，这些结构是用来抵消叶轮运行时产生的轴向水推力，避免轴向力全部作用在电机轴承上，导致轴承过早损坏。另外泵体的外部拉杆结构也要做准确，立式泵的中段导流壳是靠几根长拉杆拉紧固定的，拉杆的位置、两端的锁紧螺母结构都要还原，这些拉杆承担了泵段之间的拉紧力，保证承压状态下泵段之间不会出现渗漏。

在不同的应用场景里，这款泵的过流部件材质会有区别，比如输送纯水、普通循环水的时候用普通铸铁或者不锈钢即可，输送腐蚀性流体的时候过流部件要换成对应的耐腐蚀材质，但整体结构尺寸、安装接口是通用的，所以建模的时候把主体结构做准确，后续做材质替换就能适配不同的工况需求。现场安装的时候还要注意，这类立式泵必须安装在平整的混凝土基础上，底座要做减震垫，避免运行时的振动传递到建筑结构上，进出水管道要做独立的支撑，不能让管道的重量压在泵体上，否则长期运行会导致泵体变形、轴系不对中。

做这个三维模型的时候，没有刻意做夸张的外观修饰，所有结构都是按照实际工业产品的尺寸比例来搭建的，从顶部的电机风罩、接线盒，到底部的法兰排污口，每一处结构都对应实际产品的功能需求，不管是用来做泵房布局的设备选型参考，还是做泵类产品的结构设计学习，都能提供准确的结构参考，不会出现和实际产品脱节的结构错误。
