多自由度仿人机械执行末端结构设计

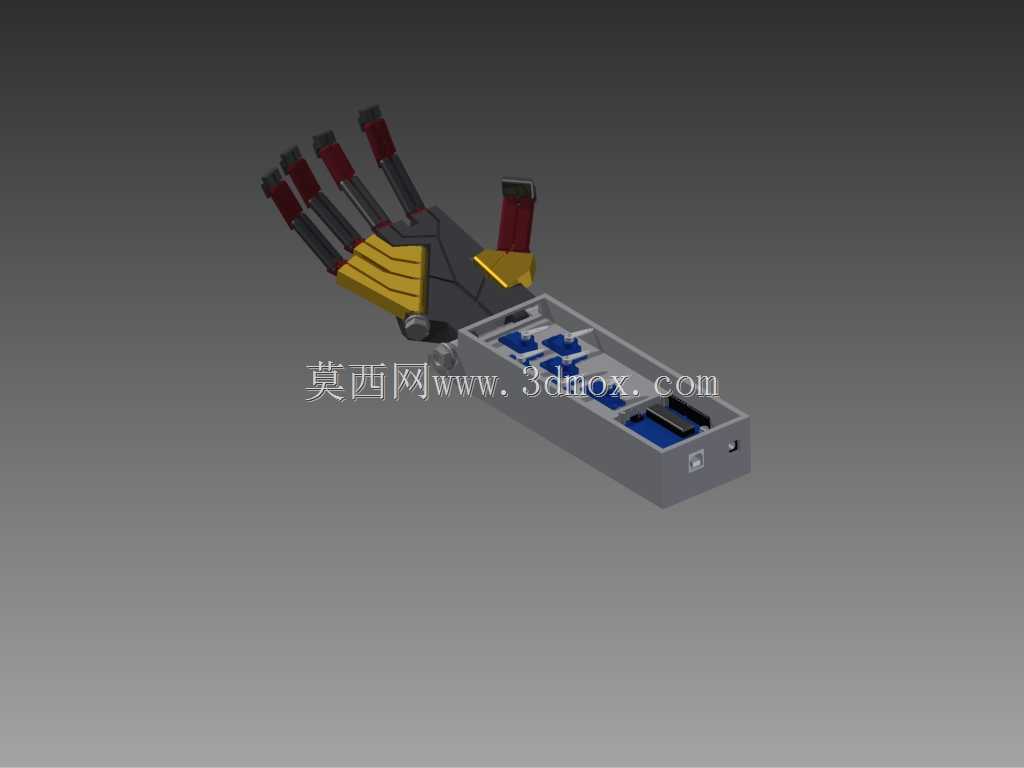

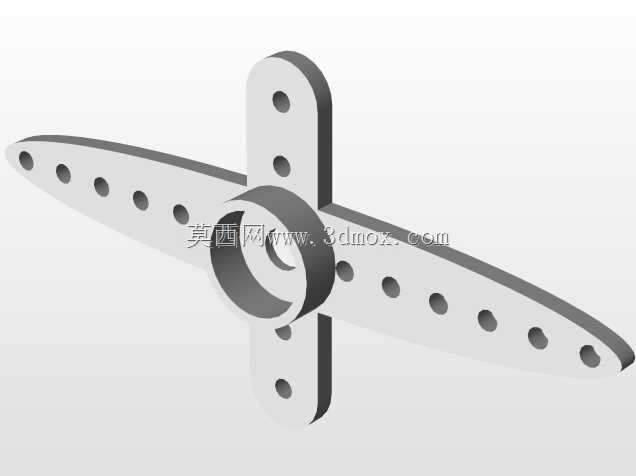

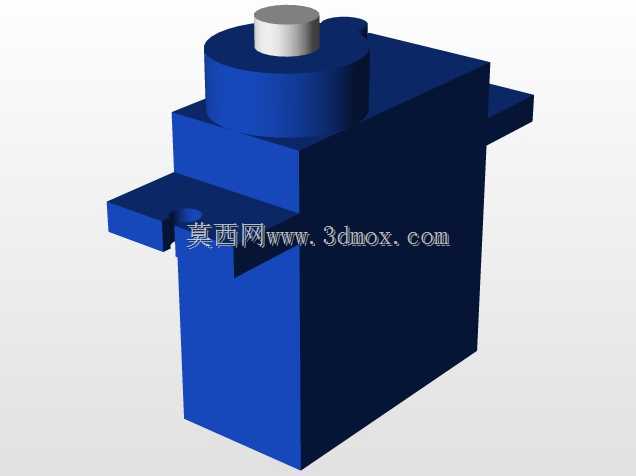

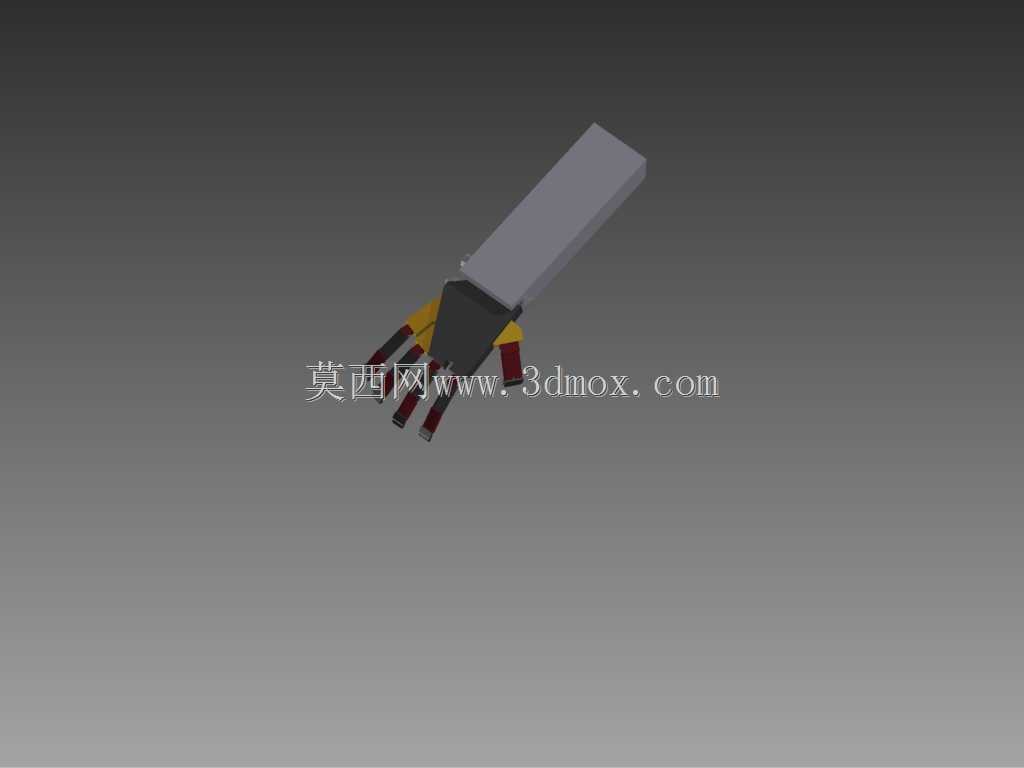

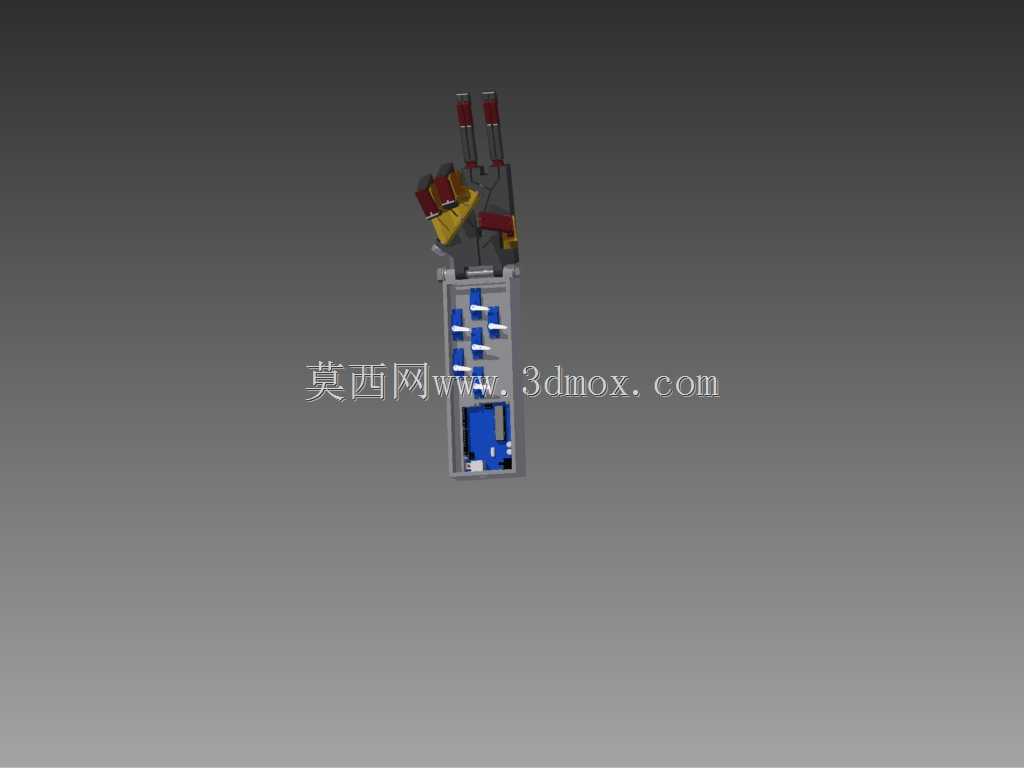

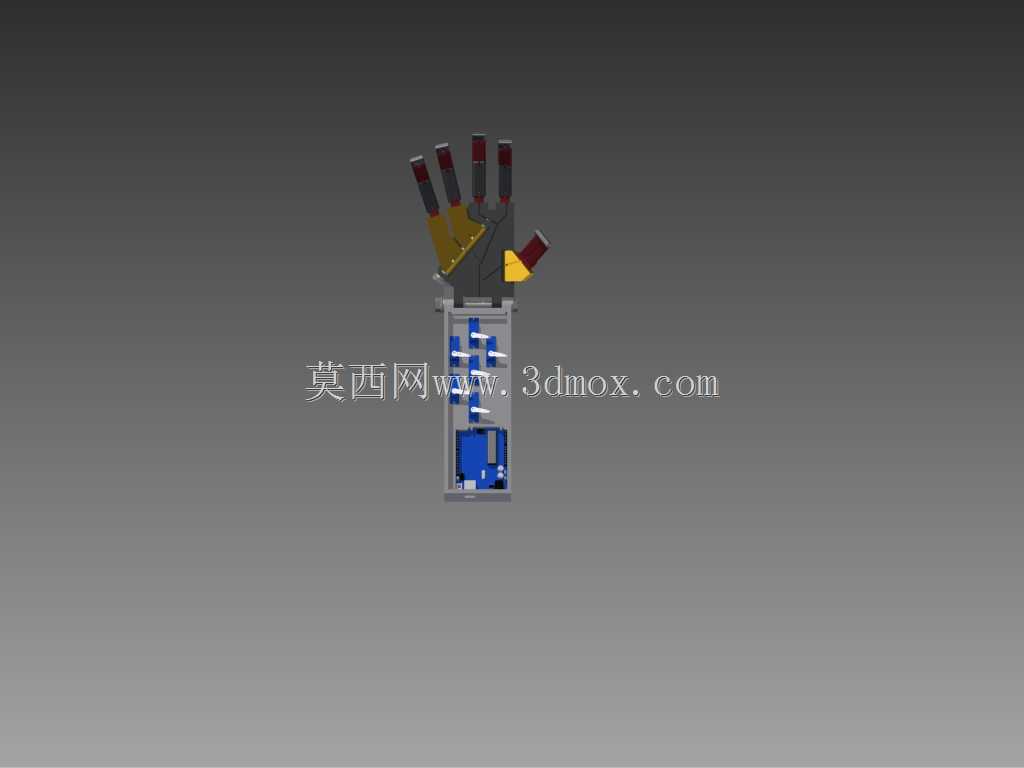

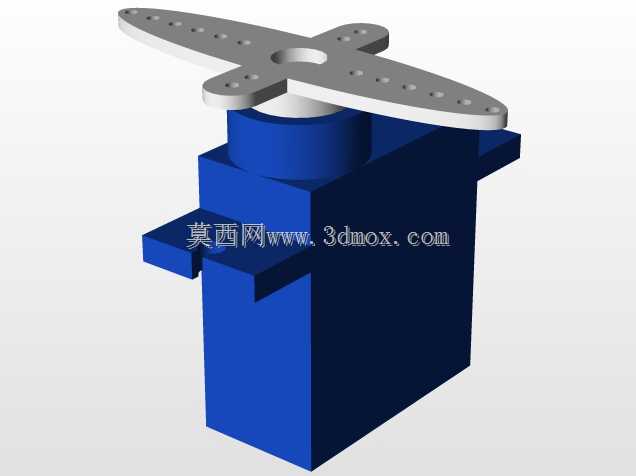

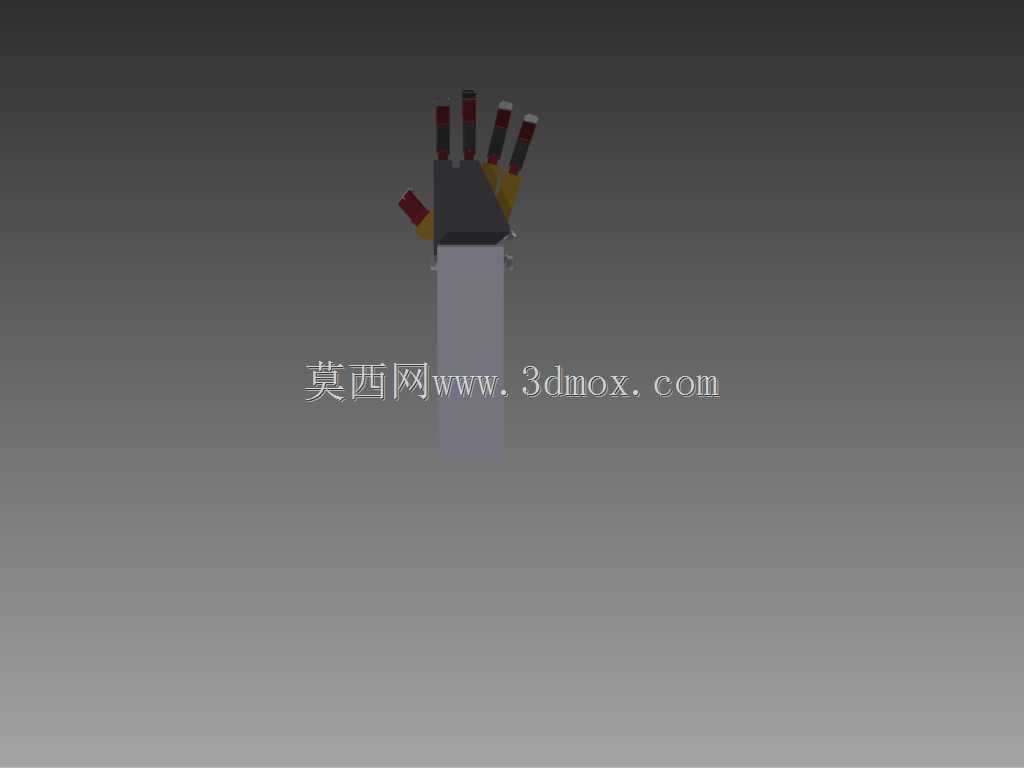

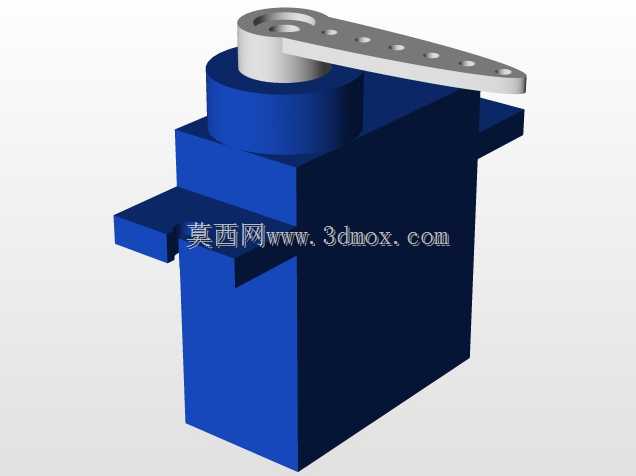

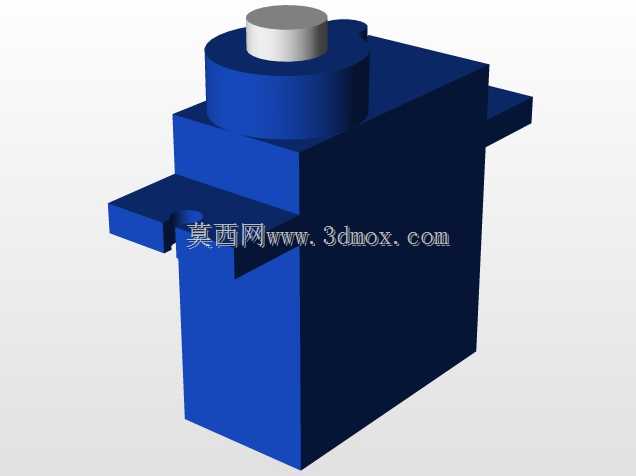

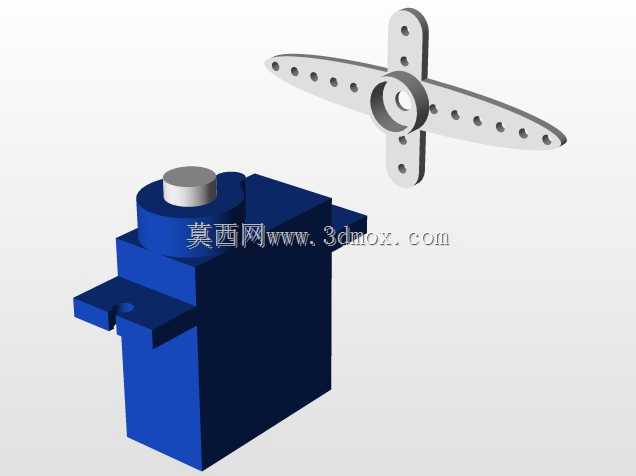

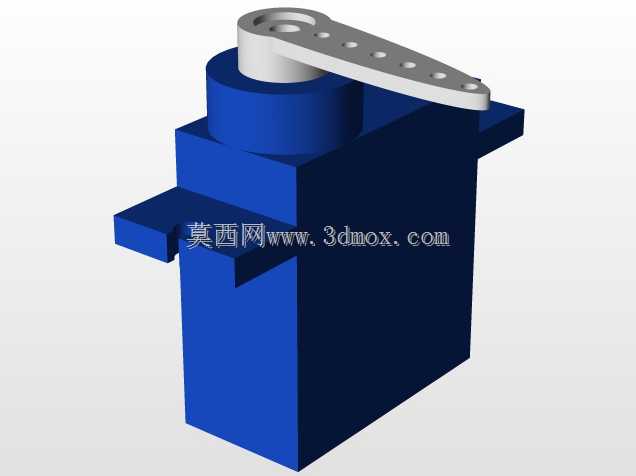

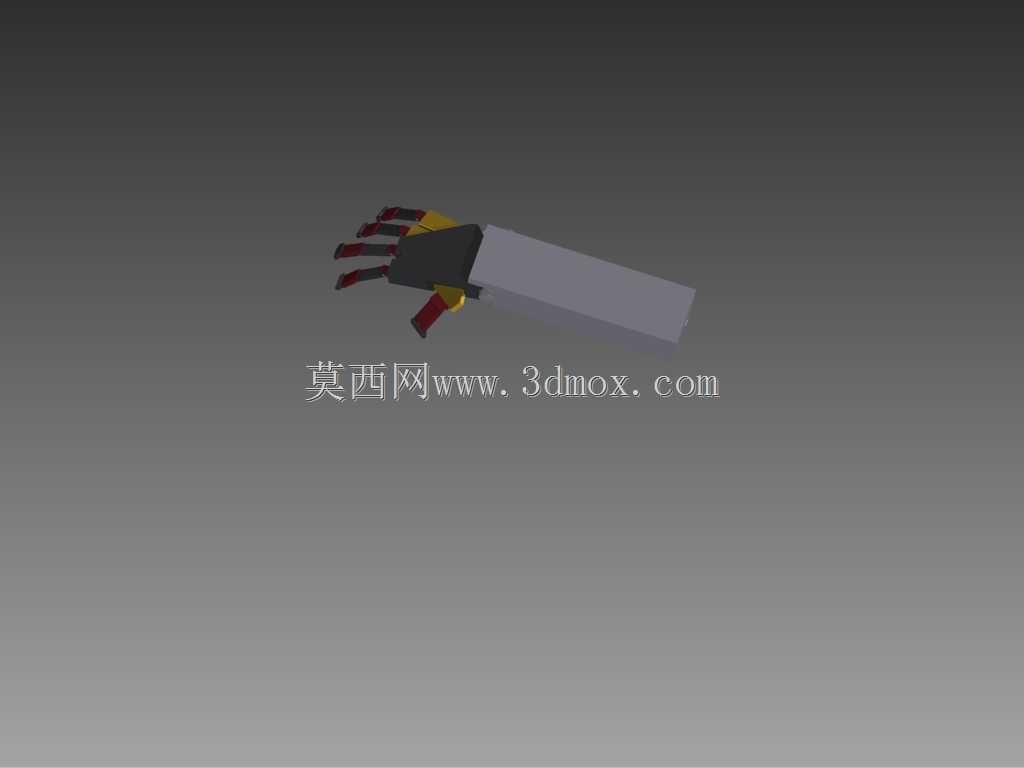

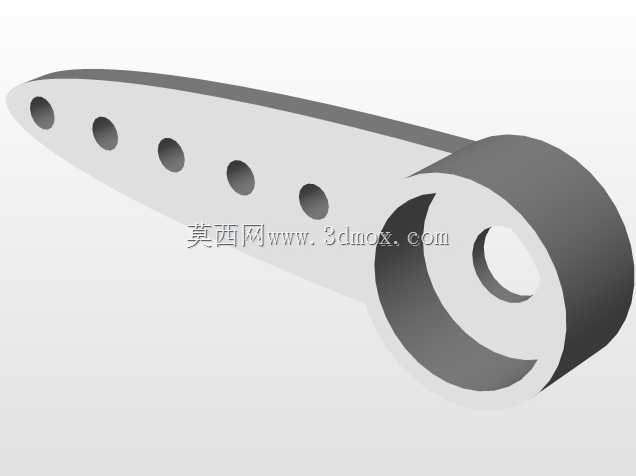

　　这款仿人结构的机械执行末端，在设计之初就瞄准了工业场景里异形易碎工件的柔性抓取需求，区别于传统两指或三指夹爪只能适配规则外形工件的局限，它的五根指节全部采用独立铰接结构，每根手指的指节转动副都预留了标准舵机安装位，可根据实际抓取负载需求选配不同扭矩的驱动元件，不需要额外定制转接支架就能完成驱动单元的装配。从安装边界来看，腕部连接端采用通用的法兰接口设计，法兰盘上的安装孔位间距适配市面上多数六轴工业机器人的末端输出轴，也可搭配直线滑台模组作为固定工位的分拣执行机构使用，整体腕部基座的截面尺寸控制在80mm×60mm范围内，不会在狭窄工位作业时与周边工装产生干涉。

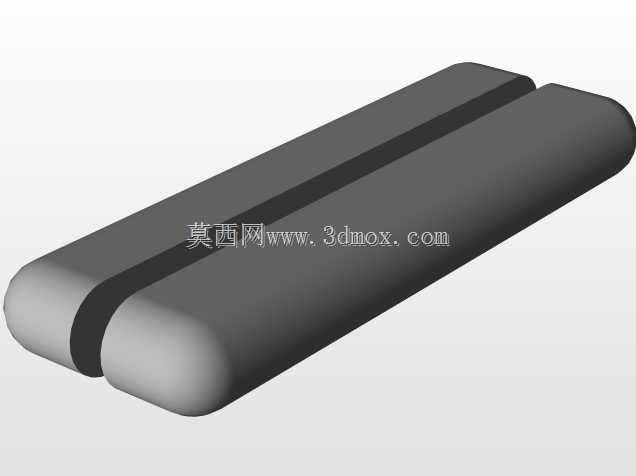

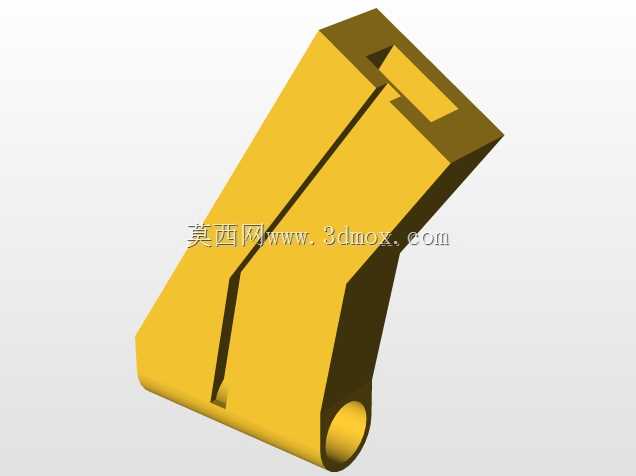

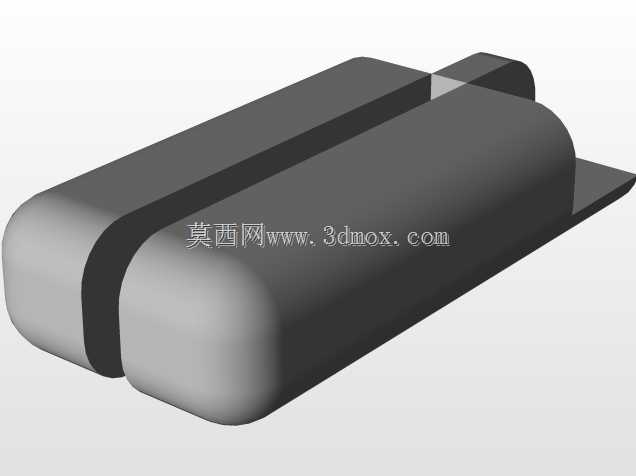

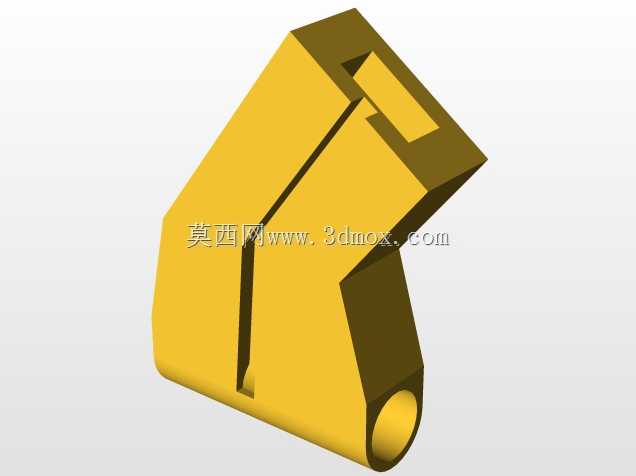

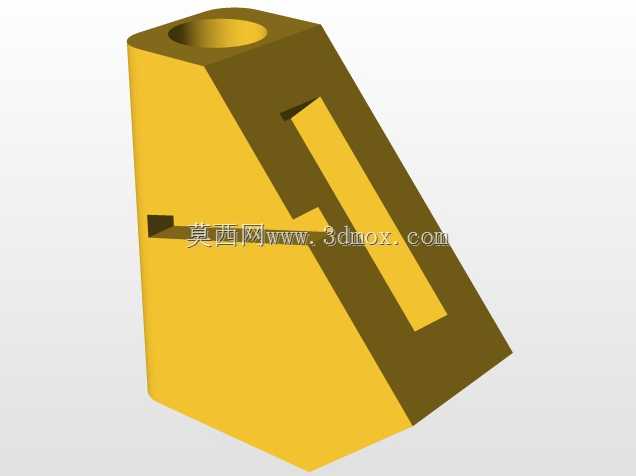

　　在功能特性层面，拇指采用了与其余四指相对的布置形式，转动范围覆盖0到90度的开合区间，其余四根手指的指节分为三段式铰接结构，近指节、中指节、远指节的转动角度依次递减，模拟人手抓取时的包覆动作，当抓取球形、柱形或者不规则曲面工件时，每根手指的指节都能贴合工件外轮廓，接触面上预留的防滑垫安装槽可以粘贴橡胶或者硅胶垫层，既可以增大接触摩擦力避免工件滑落，也能通过垫层的形变缓冲抓取力，防止易碎的玻璃、薄壁塑料类工件被夹损。指节部分的结构采用镂空减重设计，在保证铰接位置结构强度的前提下，尽可能降低末端整体重量，减少机械臂运行时的负载惯量，提升动作响应速度。

　　实际应用场景中，这类仿人机械手既可以用于3C电子行业的精密元器件分拣装配，替代人工完成电路板上小型接插件的插拔、异形电子元件的上下料作业，也可以用于轻工行业的食品、日用品包装分拣，面对不同外形的袋装、盒装产品不需要更换夹爪就能完成抓取动作，还可用于教学实训场景，作为机器人编程、机构运动学教学的实操载体，让学习者直观理解多自由度串联机构的运动逻辑。设计过程中，所有铰接位置的销轴孔都采用了统一的公差配合标准，孔位公差控制在H7级别，选配标准直径的销轴就能完成装配，不需要单独定制异形连接件，后期维护时如果某一指节出现磨损，只需要单独更换对应指节零件即可，不需要拆解整个末端结构，大幅降低运维成本。

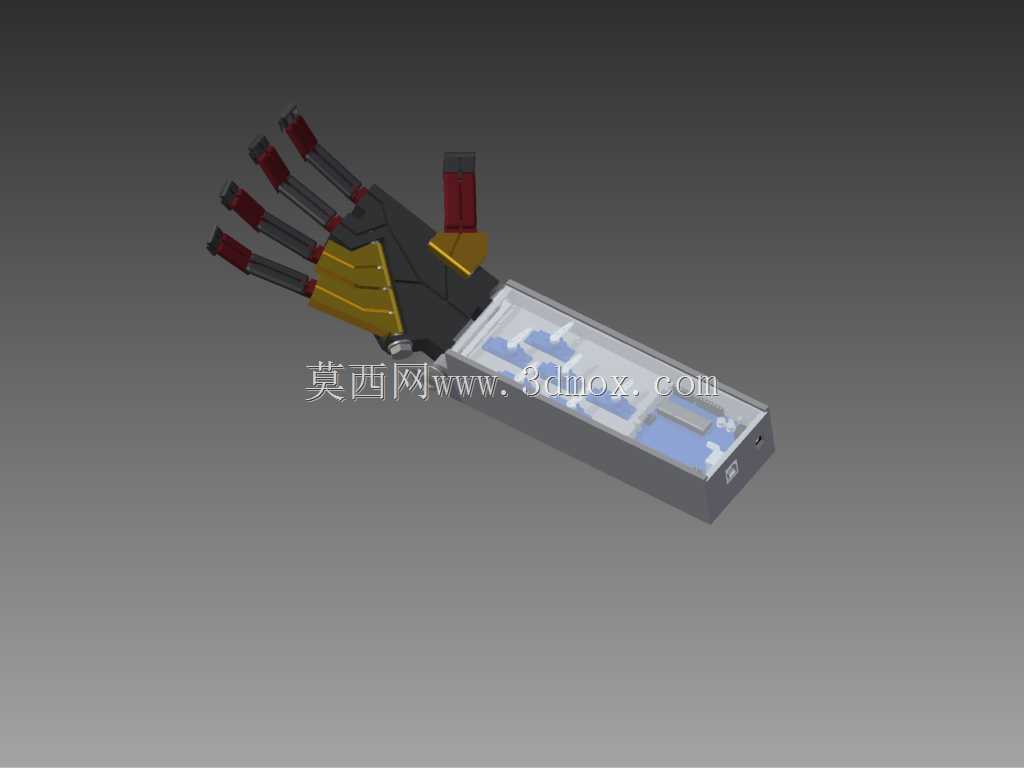

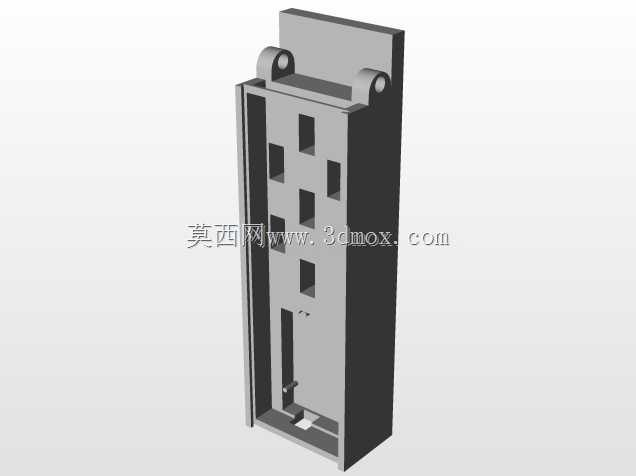

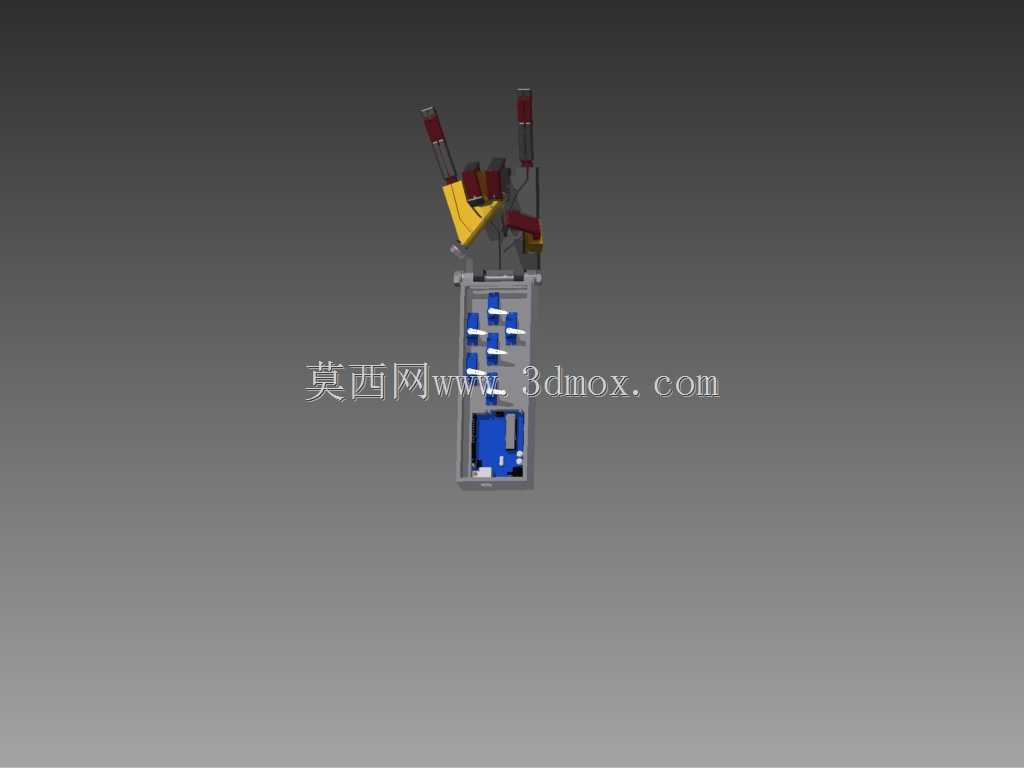

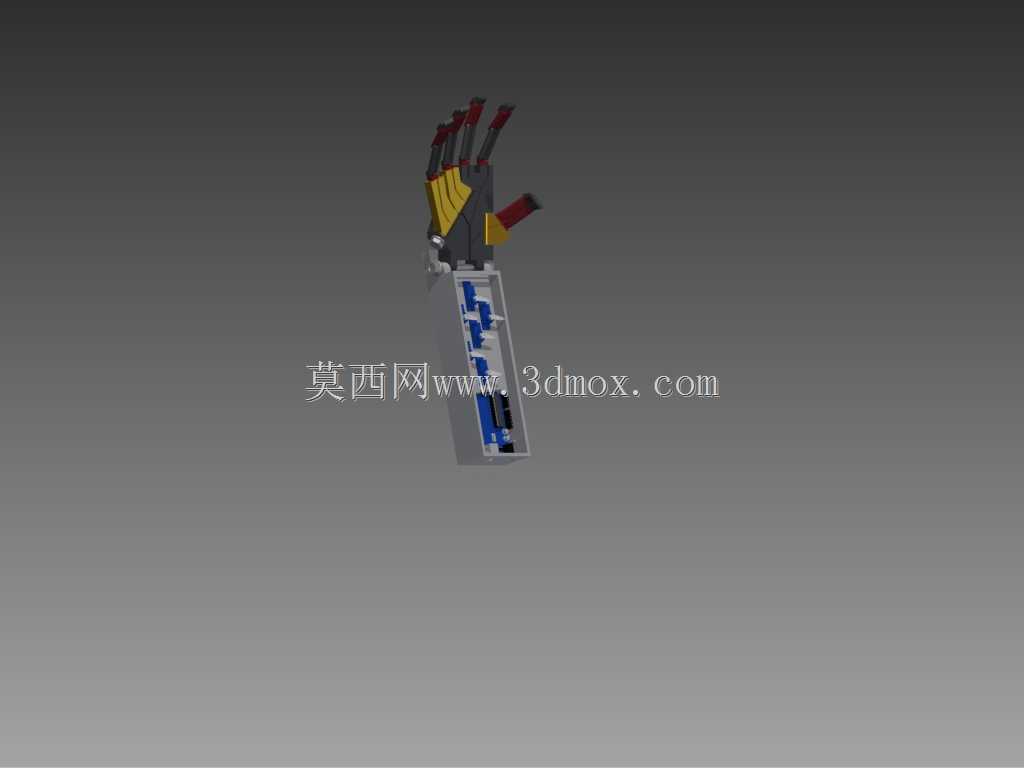

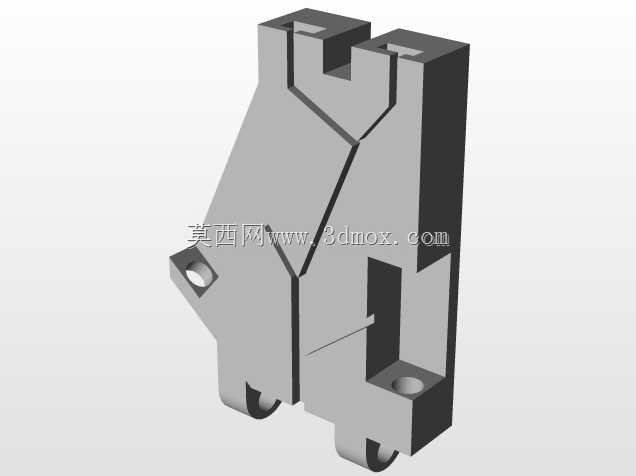

　　从结构布局来看，驱动元件的走线全部集成在腕部基座的内部空腔里，线缆从基座尾部的出线孔引出后可沿机械臂臂身排布，不会在手指运动过程中出现线缆缠绕、拉扯的问题，基座内部预留的控制板安装位，可以将小型驱动控制板直接集成在末端，减少外部控制柜的布线复杂度。指节的运动限位采用结构硬限位与软件限位结合的形式，每个铰接位置都设计了限位凸台，限制指节的最大转动角度，避免软件控制失效时指节过转损坏内部结构或者驱动元件。在抓取力控制方面，每根手指的指根位置都预留了压力传感器的安装槽，可根据需求加装微型压力传感器，实时反馈抓取时的接触压力，配合驱动元件的扭矩控制，实现不同材质工件的自适应抓取力调整，比如抓取纸质包装盒时用较小的夹持力避免纸盒变形，抓取金属工件时自动增大夹持力保证抓取稳固。

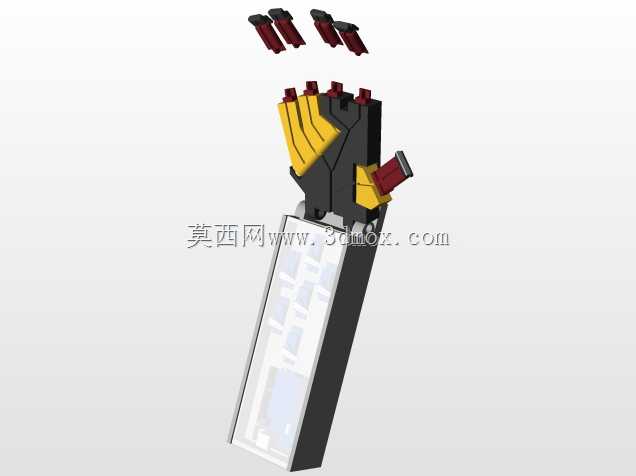

　　不同于市面上多数集成化的商用夹爪，这款结构的所有零件都采用模块化拆分设计，指节、基座、铰接件都可单独加工替换，加工工艺适配常规的数控铣削与3D打印工艺，小批量试制时可以采用光敏树脂3D打印快速验证结构运动逻辑，量产时可更换为铝合金材质通过CNC加工提升结构强度，满足不同负载等级的使用需求。在安装调试环节，腕部法兰上设计了定位销孔，装配时只需要将定位销与机械臂末端的定位孔对齐，就能快速完成末端的安装定位，不需要反复调整安装角度，大幅缩减现场调试的时间成本。
