平板式万向重载黄芯脚轮结构设计

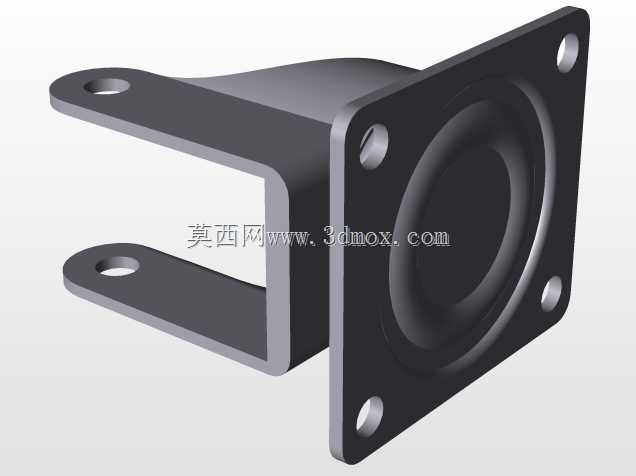

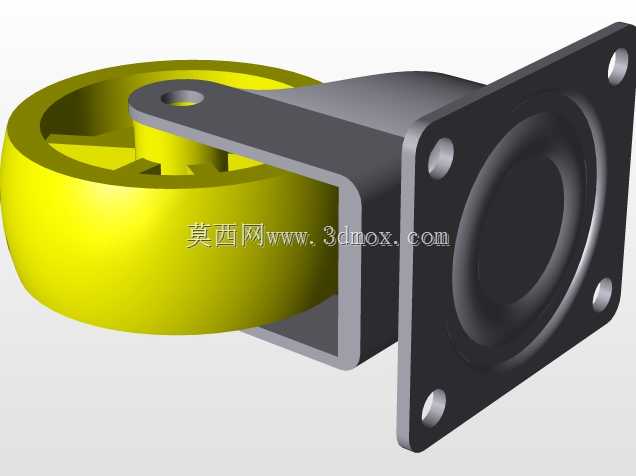

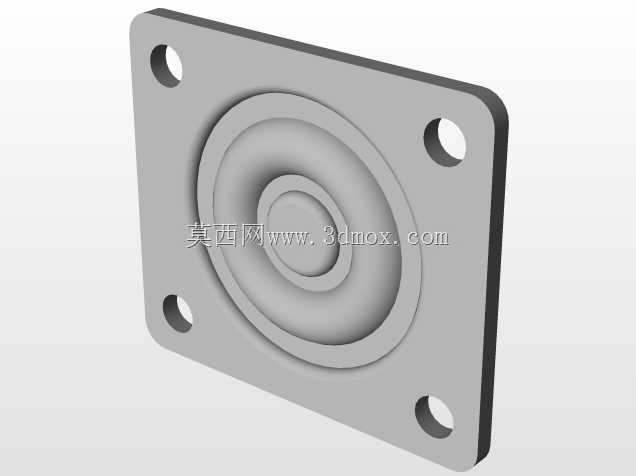

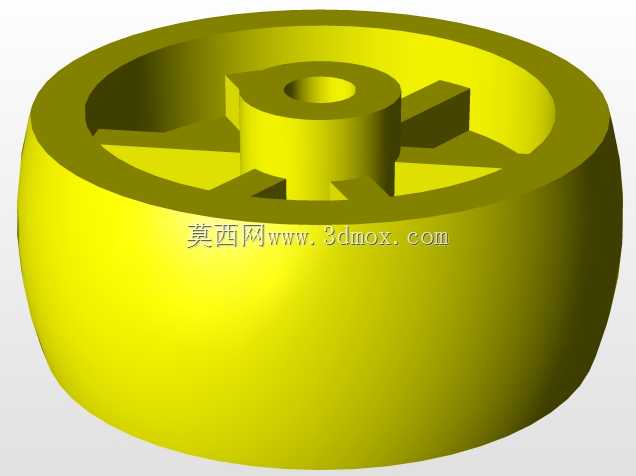

在车间周转工装、仓储货架、中小型移动设备的底部支撑结构中，脚轮是决定移动灵活性与承载稳定性的核心部件，这款平板安装式万向脚轮的设计，完全围绕工业场景下的高频移动、转向需求展开，适配多数需要频繁移位的中小型工业载具。从实际使用场景来看，这类脚轮常被用在工具周转车、轻型设备移动底座、仓储拣货车、生产线旁移动工位架的底部，单轮承载覆盖中低载荷区间，既可以满足日常车间内平整环氧地坪的推行需求，也能适配厂区内轻度不平整的水泥路面，不会因为小幅度的地面起伏出现卡滞、转向卡死的问题。设计过程中首先确定了顶部平板安装的结构形式，方形安装板预留四个对称的螺栓过孔，安装时不需要额外做复杂的转接支架，直接通过螺栓将安装板与设备底部的承载梁锁紧即可，安装边界清晰，安装板的平面度公差控制在合理区间，锁紧后不会出现局部应力集中导致的支架变形问题。转向结构采用了回转支承式的连接设计，顶部安装板与轮架之间通过内置的回转结构连接，360度转向无死角，推行过程中转向阻尼均匀，不会出现转向发飘或者转向过沉的问题，轮架部分采用冲压成型的金属支架，支架两侧的轮轴安装孔同轴度经过严格校核，轮轴穿入后不会出现偏磨，滚轮部分采用黄色硬质耐磨轮面，轮面弧度经过优化，与地面接触的压强分布均匀，滚动阻力小，推行时不需要施加过大的推力，同时轮面材质具备一定的抗冲击性能，经过小幅度的路面落差时不会出现轮面碎裂的问题。轮架与滚轮之间预留了足够的转动间隙，不会因为杂物缠绕、积尘堆积导致滚轮卡滞，日常维护只需要定期清理轮轴处的缠绕纤维即可，不需要频繁加注润滑脂。从安装尺寸边界来看，顶部安装板的孔位间距符合通用工业脚轮的安装尺寸规范，替换现有同规格脚轮时不需要重新打孔，直接适配原有安装位，整体安装高度控制在合理范围，不会因为脚轮高度过高导致设备整体重心抬升过多，影响停放时的稳定性。设计时还考虑了侧向受力的情况，轮架的折弯处做了加强筋结构，当设备斜向推行、受到侧向冲击力时，支架不会出现折弯变形，轮轴部分采用加粗的金属轴，配合防松螺母锁紧，长时间使用不会出现轮轴脱出、螺母松动的问题。滚轮的轮芯部分采用刚性支撑结构，轮面与轮芯结合牢固，长时间重载滚动不会出现轮面与轮芯脱层的问题，转向结构的内部配合间隙经过优化，既不会因为间隙过大出现转向晃动，也不会因为间隙过小导致转向卡涩，在满载状态下依然可以灵活转向。这类脚轮的设计没有多余的冗余结构，所有结构都围绕承载、转向、耐用三个核心需求展开，没有为了外观增加不必要的装饰性结构，完全服务于工业场景下的实用需求，对于需要做移动设备结构设计、工装夹具改造的工程师来说，这个模型的结构细节可以直接作为选型参考、结构设计的参照，安装板的尺寸、轮架的折弯角度、轮径的大小都经过实际使用场景的验证，适配绝大多数中小型移动载具的支撑需求，在做三维布局时可以直接调用，核对安装边界与整体高度，不需要重新测绘同类型产品的结构尺寸，能够有效缩短结构设计的周期，避免因为脚轮尺寸选型错误导致的设备底部干涉、安装高度不匹配等问题。
