管道夹持式扶手固定连接件结构设计

这类夹持式扶手连接件，日常多应用在商用卫浴无障碍扶手搭建、工业设备操作工位防护栏安装、小型输送线侧边辅助扶手装配场景中，核心作用是实现圆管类扶手杆件与固定基面的可靠连接，同时兼顾安装后的结构稳定性与外观整洁度。从实际使用场景来看，卫浴场景里的扶手需要承受使用者倚靠、扶持时的瞬时侧向载荷，工业工位旁的扶手还要耐受日常作业中的轻微磕碰、油污附着，这就要求连接件本身的夹持结构不能出现受力松脱、夹持面打滑的问题。

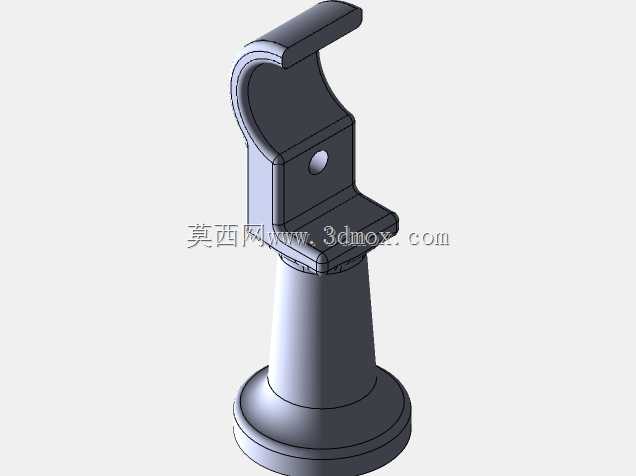

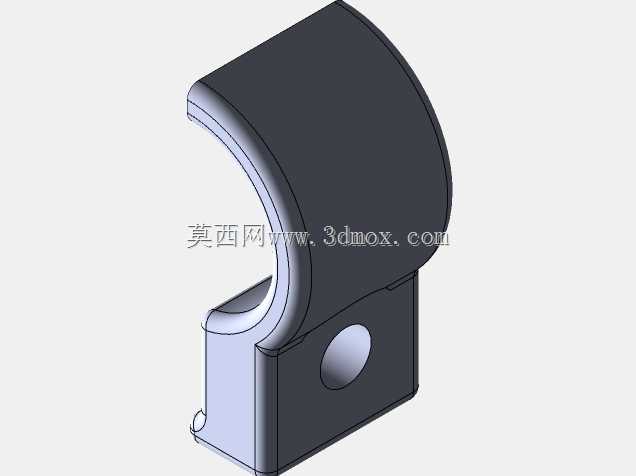

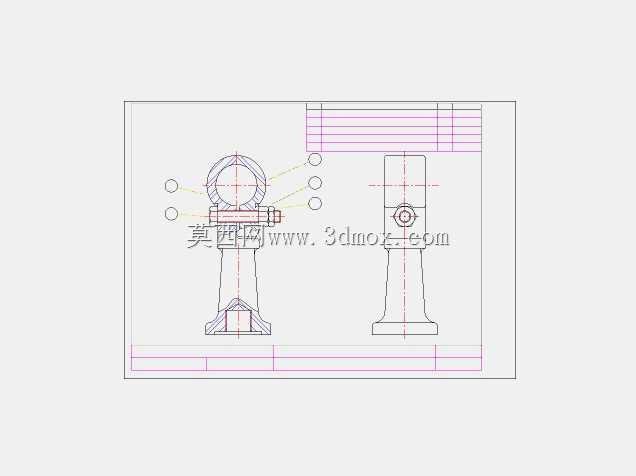

设计阶段首先要考虑的是夹持结构的抱紧力匹配，上半部分的环形抱箍结构，内孔尺寸要适配常用的扶手圆管外径，常规适配的扶手管外径在25mm到32mm区间，抱箍开口处的锁紧间隙预留0.8mm到1.5mm，保证锁紧螺栓拧紧时，抱箍能产生足够的弹性形变抱紧圆管，不会因为加工公差导致抱箍无法完全贴合管壁。抱箍与下方支撑柱的衔接位置，采用两侧带销轴的铰接结构，这个结构的作用是允许安装时根据扶手的实际走向微调角度，不需要在安装基面打孔时完全追求角度绝对精准，降低现场安装的对位难度，销轴的配合间隙控制在0.1mm以内，既保证转动顺畅，又不会出现安装后扶手晃动摇摆的问题。

下方的支撑柱是主要的承力结构，柱体直径根据额定载荷匹配，常规单人扶持的场景下，柱体直径设置为12mm到16mm即可满足受力要求，柱体底部的膨大底座是安装贴合面，底座直径比柱体大6mm到8mm，底座与安装基面接触的端面做平面度处理，保证安装后底座完全贴合墙面或设备机架表面，不会出现局部应力集中导致底座变形。底座上预留沉头安装孔，适配M6到M8的膨胀螺栓或机米螺丝，沉孔深度要保证螺栓拧紧后头部完全没入底座平面，不会突出表面剐蹭使用者衣物或皮肤。

从结构受力角度分析，当扶手受到垂直向下的载荷时，力通过抱箍传递到两侧销轴，再由销轴分散到支撑柱上，最终通过底座传递到固定基面，整个传力路径没有应力突变的薄弱点，抱箍的壁厚设置为2.5mm到3mm，选用常规五金件常用的锌合金或304不锈钢材质时，这个壁厚能保证150kg的垂直静载荷下不会出现塑性形变。锁紧螺栓选用标准内六角圆柱头螺栓，螺栓两侧对称布置，拧紧时两侧受力均匀，避免单侧锁紧导致抱箍偏斜、管壁受力不均出现划痕。

实际安装过程中，先将底座通过螺栓固定在预设的安装位置，再松开抱箍上的锁紧螺栓，将扶手圆管穿入抱箍内孔，调整好扶手的水平度与延伸方向后，交替拧紧两侧的锁紧螺栓，拧紧力矩控制在8N·m到12N·m，既能保证抱箍抱紧圆管不打滑，又不会因为力矩过大导致抱箍出现裂纹或圆管被夹变形。考虑到不同使用场景的防腐需求，卫浴场景使用的版本表面做抛光镀铬处理，工业场景使用的版本可以做喷塑或镀锌处理，表面粗糙度控制在Ra1.6以下，避免毛刺划伤使用者。

设计时还要注意安装边界的预留，底座中心到抱箍中心的垂直距离设置为40mm到50mm，这个距离既能保证扶手与安装基面之间留有足够的握持空间，成年人手掌能顺利穿过间隙握住扶手，又不会因为距离过大导致支撑柱受力力臂过长，增加底座的载荷负担。抱箍的开口方向可以根据安装需求调整，既可以适配水平走向的扶手安装，也可以通过调整铰接角度适配倾斜走向的扶手，比如无障碍坡道旁的斜向扶手，不需要额外定制特殊角度的连接件，通过铰接结构的角度微调就能完成装配，大幅降低现场安装的配件适配难度。

这类连接件的结构没有复杂的异形曲面，所有配合面都是规则的圆柱面、平面，加工时不需要特殊的定制刀具，常规的车削、铣削工艺就能完成加工，量产时的良率容易控制，后期维护也很方便，如果出现锁紧螺栓松动的情况，只需要重新拧紧螺栓即可，不需要整体更换连接件。在实际选型时，需要根据扶手的管材材质、使用场景的额定载荷选择对应壁厚和材质的版本，比如公共区域人流量大的场景，需要适当增加抱箍和支撑柱的壁厚，提升整体结构的抗破坏能力，避免恶意掰扯导致连接件断裂。
