开式框架交直流24V6A电源模块结构

　　在工业控制、小型机电设备、嵌入式电控系统的供电环节中，这类开式框架结构的交直流转换电源是极为常用的供电部件，区别于全封闭塑壳电源，开式框架的设计核心是在有限的安装空间内平衡散热性能、布线便利性与成本控制，适配设备内部非外露的安装场景，无需额外设计外壳防护结构，直接依托设备自身的腔体完成防护，大幅降低整套设备的结构冗余。从实际应用场景来看，这类电源常被集成在小型工控板卡供电回路、自动化设备的辅助供电单元、小型通讯中继设备、教学实验台电控模块中，负责将输入端的交流市电转换为稳定的24V直流输出，额定输出电流6A，可承载160W的持续负载功率，足够驱动多数小型传感器组、中间继电器回路、小型直流执行器件的用电需求，避免独立供电带来的布线杂乱问题。

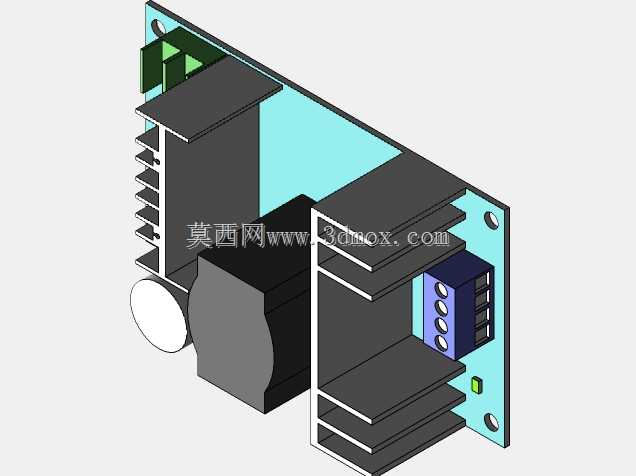

　　从结构设计思路来看，整个模块采用PCB基板作为承载基底，所有元器件依托基板完成布局固定与电气连接，基板边缘预留的安装孔位可直接通过螺丝固定在设备内部的安装平面上，无需额外的转接支架。布局上充分考虑了发热器件的散热需求，将整流桥、功率管这类发热量大的器件直接贴合在带散热鳍片的金属散热件上，散热鳍片沿模块长度方向排布，可借助设备内部的自然空气流通带走工作热量，无需额外加装散热风扇，降低了工作噪音与故障点。高压输入区域与低压输出区域通过绝缘隔板做物理分隔，避免高压侧与低压侧的安全距离不足带来的爬电风险，符合低压电控设备的安全间距要求，输入端的大体积电解电容做了独立的卡位固定，避免设备运输、运行过程中的振动导致电容引脚脱焊，提升模块的抗振性能。输出端采用蓝色栅栏式接线端子，端子旁预留清晰的接线标识位，方便现场接线时快速区分正负极，减少接线错误的概率，接线端子的螺丝采用标准十字槽，适配常规的电工螺丝刀操作，无需特殊工具即可完成接线作业。

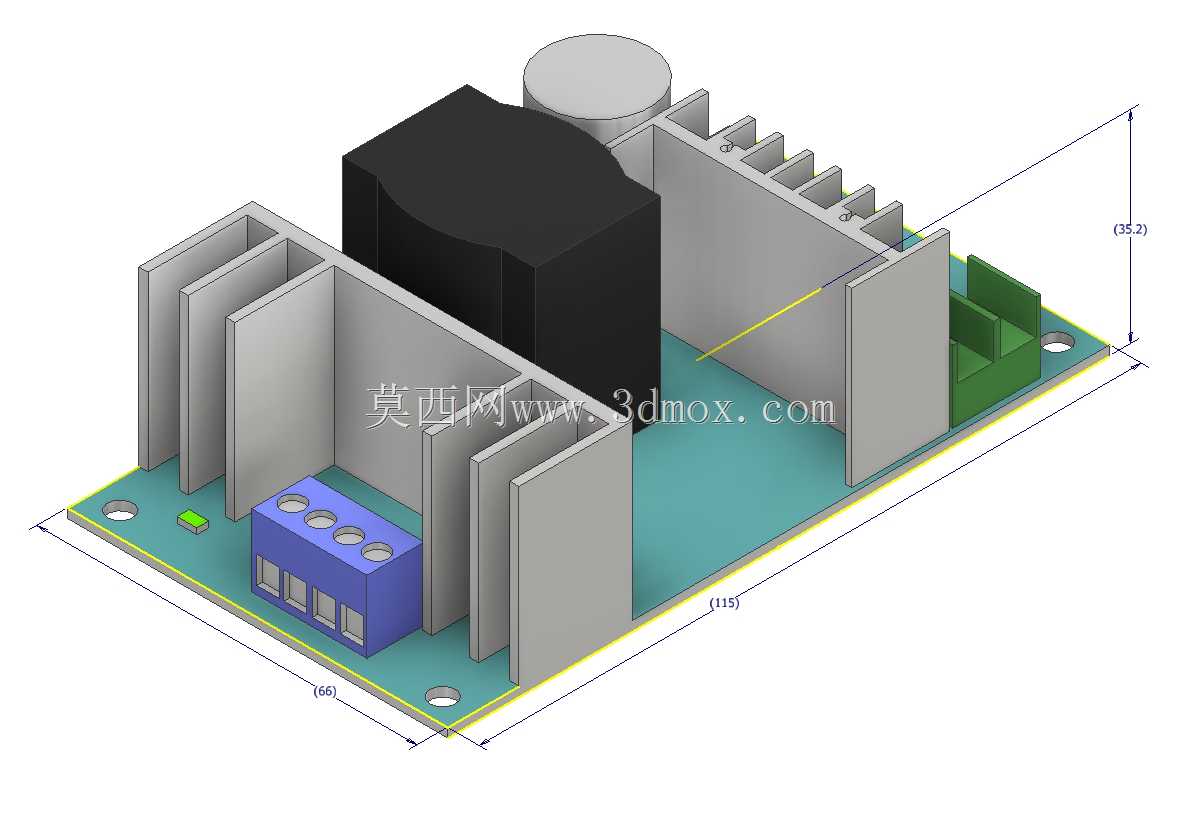

　　外形尺寸上，模块整体长宽高分别为115mm、66mm、35.2mm，属于紧凑型的开式电源尺寸，在选型适配时需要注意预留对应的安装边界：安装平面需要预留不小于120mm×70mm的平整固定区域，模块上方需要预留至少10mm的散热空间，避免散热鳍片被其他结构件遮挡影响空气对流，模块两侧需要预留不小于5mm的接线操作空间，方便输入输出线缆的接入与固定。安装孔位分布在PCB基板的四个角位置，孔位间距匹配常规的安装孔布局，可直接适配多数通用电控安装板的预留孔位，减少二次打孔的工作量。

　　从结构细节来看，模块内部的元器件排布遵循强弱电分离的原则，高压输入侧的保险、整流器件集中布置在模块一侧，低压输出侧的滤波电容、稳压器件集中布置在接线端子旁，中间通过多道垂直安装的绝缘隔板做隔离，既提升了绝缘性能，也能对不同区域的元器件起到辅助固定的作用，避免大体积元器件在振动工况下出现位移。顶部的圆柱形电解电容做了侧向卡位，通过周边的塑料隔条限制其径向晃动，引脚处预留足够的焊盘面积，提升焊接强度。散热件采用铝合金挤压成型工艺，表面做阳极氧化处理，既提升散热效率，也能避免氧化层脱落导致的电路短路风险，散热件与功率器件之间填充导热硅脂，降低接触热阻，保证热量能够快速传导到散热鳍片上。

　　在实际选型应用中，这类开式框架电源相比同功率的封闭电源，体积更小、成本更低，散热效率更高，适合安装在设备内部有防护的干燥环境中，不适合直接外露在多尘、潮湿、有淋水风险的场景，在结构设计时如果选用该类电源，需要在设备外壳上对应散热区域预留通风孔，保证空气能够顺利流经散热鳍片，同时要注意避免线缆、结构件触碰散热鳍片，防止短路风险。模块的PCB基板采用FR-4材质，厚度满足承载元器件重量的强度要求，在安装时不要过度拧动固定螺丝，避免基板受力变形导致元器件虚焊。
