9克微型舵机十字摇臂执行结构

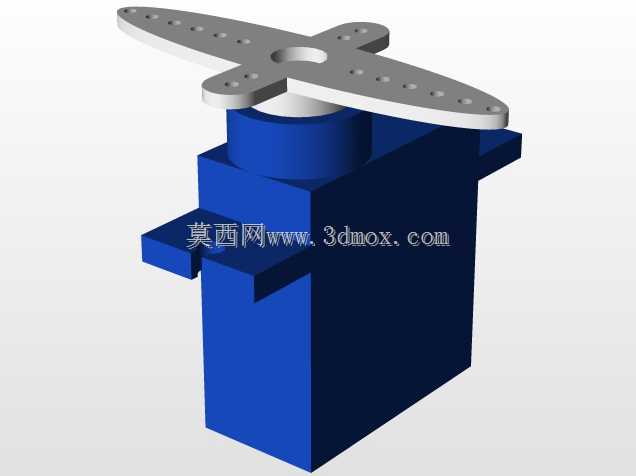

在航模制作、小型桌面自动化装置、教育类机器人套件这类对安装空间与自重有严苛限制的场景里，9g规格的微型伺服执行部件是应用频次极高的动力输出单元，这次呈现的结构完整还原了这类微型舵机带十字输出摇臂的装配状态，能给做小型机构选型、结构适配的工程师提供直接的三维参照。

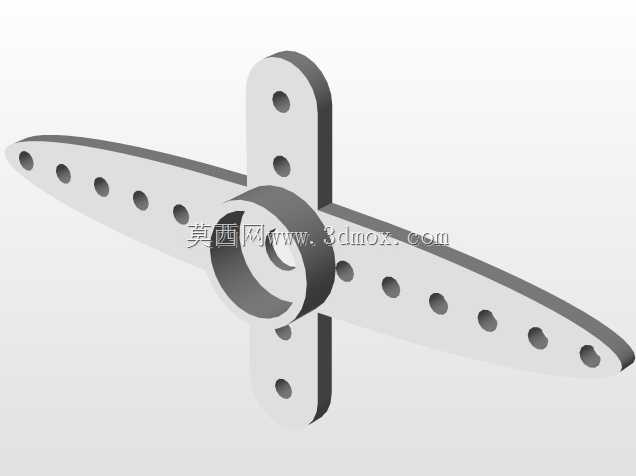

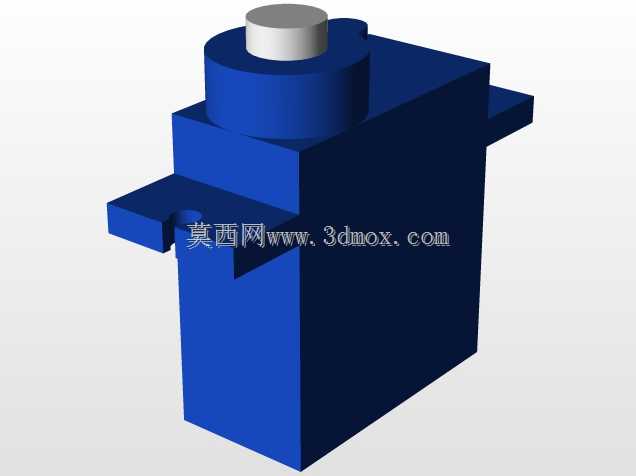

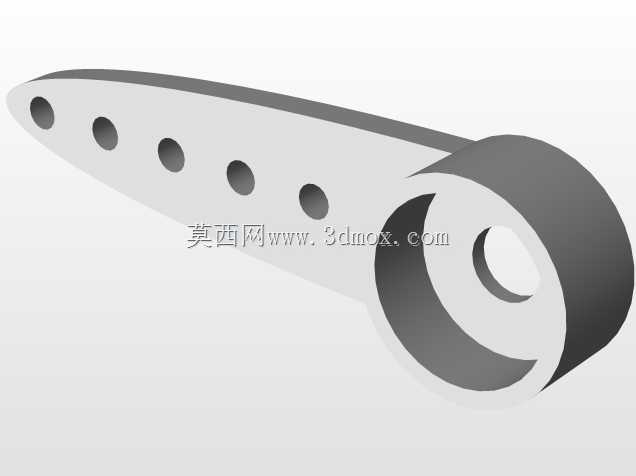

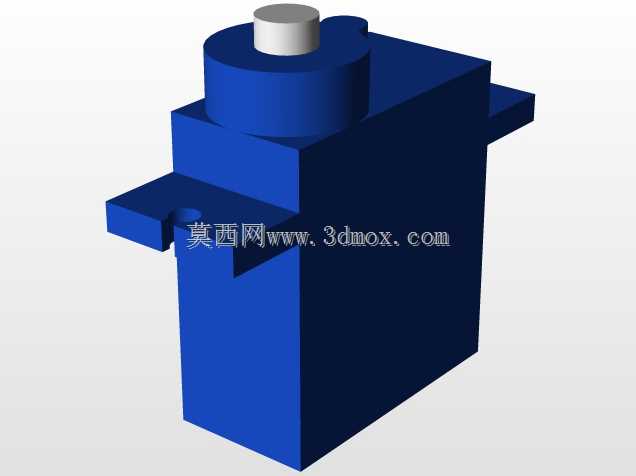

先从实际安装的边界条件说起，这类微型舵机的主体为方正的盒式结构，侧面伸出的两个固定耳是主要的安装定位点，安装孔位的中心距、耳片厚度都严格匹配行业通用的9g舵机安装规范，做结构适配的时候不需要额外调整安装位尺寸，直接按照常规的舵机固定槽设计就能完成装配，不会出现干涉问题。输出轴位于主体顶面的中心位置，轴径与配套的十字摇臂中心孔过盈配合，摇臂上沿四个伸展方向均匀排布的定位小孔，是用来连接连杆、牵引钢丝或者其他传动附件的，孔位间距统一，能适配市面上绝大多数微型舵机的连杆接头规格，不需要二次打孔加工。

从功能特性上看，这类微型舵机的输出扭矩刚好适配小负载的角度控制场景，比如固定翼航模的舵面偏转控制、小型仿生机器人的关节角度调节、桌面自动化装置里的档位切换动作，都能依靠这类部件完成精准的角度定位，十字摇臂的设计相比单臂摇臂有更多的连接点位选择，工程师可以根据实际传动方向选择对应方向的安装孔位，不需要额外更换摇臂配件，也能在同一输出轴上同时连接两个垂直方向的传动件，简化小型机构的传动链路。

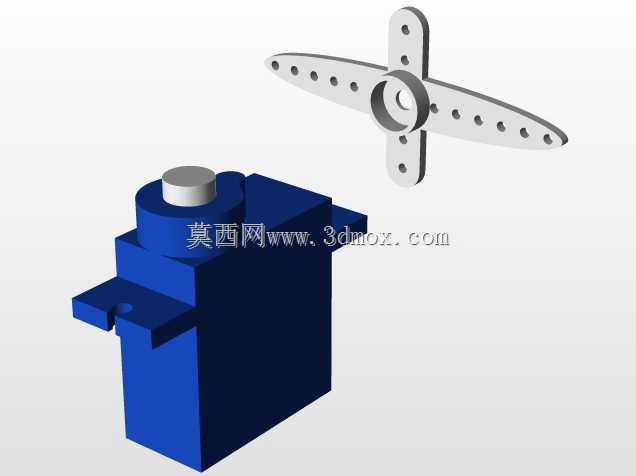

设计思路上，整个结构做了合理的特征简化，没有冗余的细节，既保留了安装定位需要的所有关键尺寸特征，比如主体的外形轮廓、固定耳的位置与孔位、输出轴的高度与直径、摇臂的孔位分布与厚度，又省略了内部的电路、减速齿轮组这类对外部结构适配没有参考价值的细节，在做整机装配干涉检查的时候，能直接导入装配体使用，不会因为模型过于复杂占用过多的系统资源。主体外壳的台阶、出线位的结构都做了还原，在设计安装舱的时候，可以提前预留出线的空间，避免装配时出现线材挤压的问题。

实际选型适配的时候要注意，这类微型舵机的输出行程一般为0到180度，十字摇臂的四个臂在极限角度下的摆动范围要提前在装配体里做运动仿真检查，避免摇臂转动时碰到周边的结构件，摇臂的厚度很薄，在连接传动件的时候要注意负载不能超过额定值，否则容易出现摇臂变形或者输出轴扫齿的问题。安装时固定耳的位置要垫上薄的减震泡棉，能减少舵机动作时的震动传递到整机结构上，提升小型装置的运行稳定性。另外，输出轴与摇臂的配合要保留合适的压紧余量，不能压得过紧导致摇臂与舵机顶面外壳产生摩擦，也不能太松出现传动间隙影响角度控制精度。

很多刚接触小型机构设计的工程师容易忽略这类微型执行部件的安装细节，比如固定耳的安装孔如果设计得离舵机主体太近，螺丝头就会碰到外壳导致安装不到位，或者摇臂的安装高度没有预留足够的间隙，转动时刮蹭到安装面，有了这个三维结构做参照，就能在设计阶段提前规避这些常见的装配问题，减少打样后的修改次数。对于做教育类机器人套件的结构设计来说，这个模型的尺寸完全符合通用套件的安装标准，可以直接套用在各类小型机械结构的设计里，缩短开发周期。
