多工位槽轮式间歇传动机构结构设计

这套间歇传动结构核心采用槽轮与主动拨盘的配合形式，是自动化生产线中实现工位步进分度的核心执行部件，常见于多工位装配机、轮转印刷设备、薄膜间歇送料机构、灯泡封装设备这类需要周期性转位、间歇动作的工位切换场景，替代了传统棘轮传动存在的冲击大、定位精度不足的问题，在中低速轻载的分度工况下有极高的应用普及率。

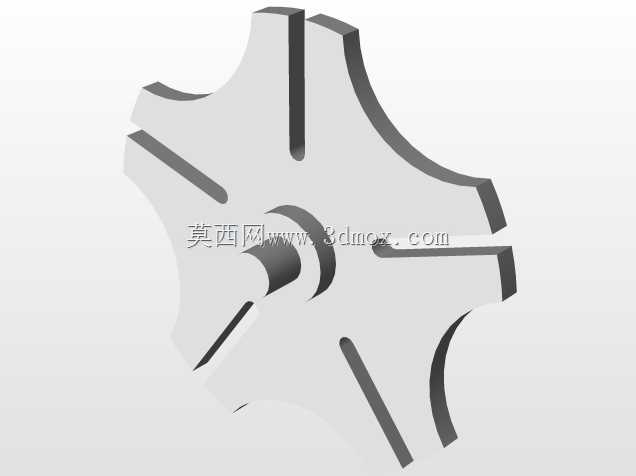

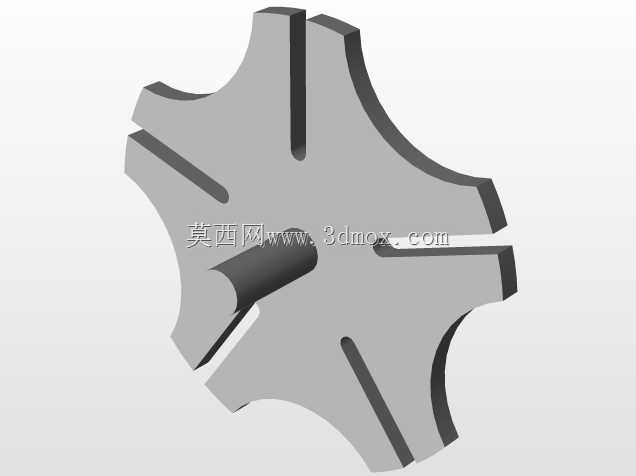

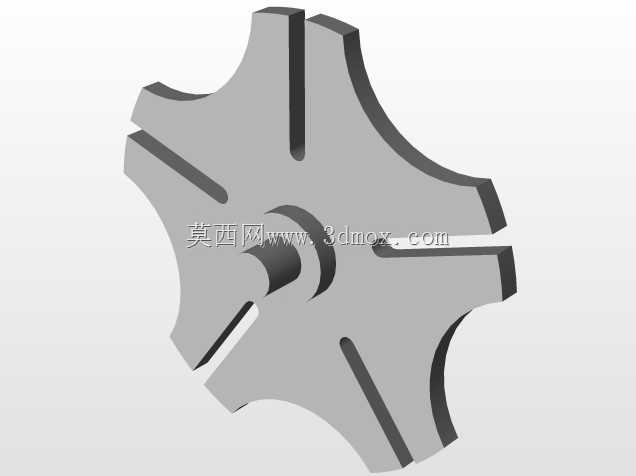

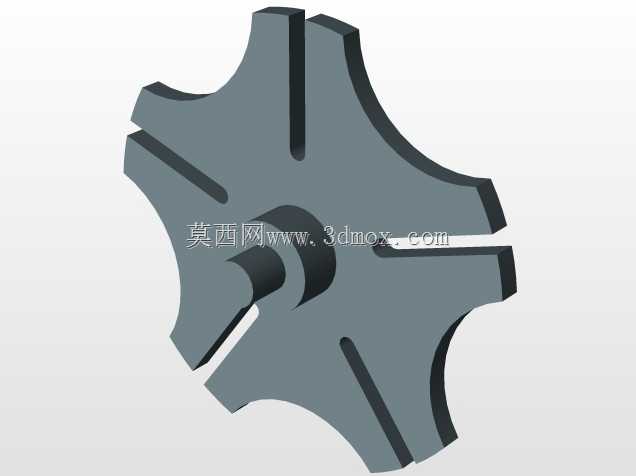

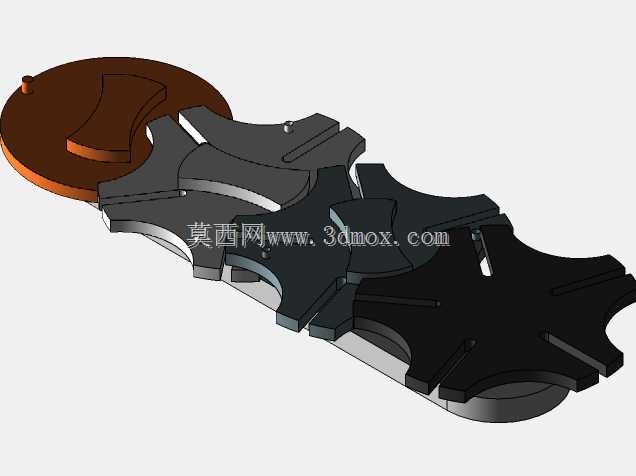

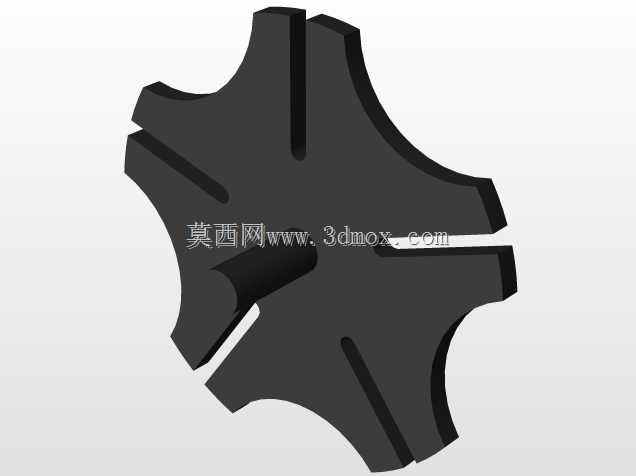

从功能特性来看，该结构可将主动拨盘的连续匀速旋转运动，转化为从动槽轮轴的单向间歇步进转动，每一次拨盘转动一周，槽轮对应转过固定的分度角度，图中展示的是六槽结构的槽轮组，可实现单次60度的工位转位，搭配不同槽数的槽轮可适配4工位、6工位、8工位等不同分度需求的设备。传动过程中，拨盘上的锁止弧会在槽轮非转动阶段与槽轮的凹弧面完全贴合，实现无额外定位销的自锁定位，避免工位在静止加工阶段出现偏移，不需要额外加装刹车定位结构就能满足常规工位的定位精度要求，大幅简化了分度工位的整体传动链结构。

设计过程中首先要匹配设备的工位数量确定槽轮的槽数，槽数越少，单次转位的角加速度越大，传动过程的冲击载荷就越高，因此低于4槽的槽轮结构基本不会在常规工业设备中使用，而槽数过多又会导致槽轮整体直径过大，占用过多安装空间，因此常规工况下6槽、8槽的结构应用最为广泛。主动拨盘的圆柱销直径需要与槽轮的径向槽宽度做间隙配合，配合间隙控制在0.02-0.05mm区间，间隙过大会导致转位过程存在反向间隙，定位精度下降，间隙过小则会出现装配卡滞，传动过程中出现卡涩磨损加剧的问题。锁止弧的配合面需要保证足够的贴合长度，避免锁止阶段槽轮出现窜动，同时锁止弧的起止位置需要与圆柱销的进出槽位置做精准的相位匹配，保证圆柱销完全脱出径向槽的瞬间，锁止弧刚好进入贴合锁止状态，避免出现传动干涉。

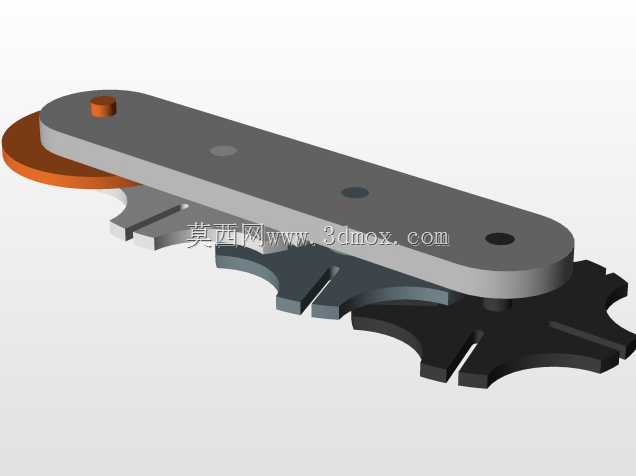

安装边界方面，这类槽轮机构的主动轴与从动轴为垂直交错的平行轴布局，两轴的中心距是核心安装尺寸，需要根据槽轮直径、拨盘回转半径做精准计算，中心距偏差过大会导致圆柱销进出槽时出现卡滞，甚至出现无法脱槽的传动卡死问题。轴向安装位置需要保证拨盘与槽轮的端面处于同一平面，偏差不超过0.1mm，避免圆柱销与槽轮端面出现摩擦剐蹭。槽轮的厚度通常根据传递扭矩大小确定，轻载送料工况下厚度取槽轮直径的1/8-1/6即可满足强度要求，重载分度场景下需要适当增加厚度，并对槽轮的槽口位置做倒角处理，减少圆柱销入槽时的冲击。

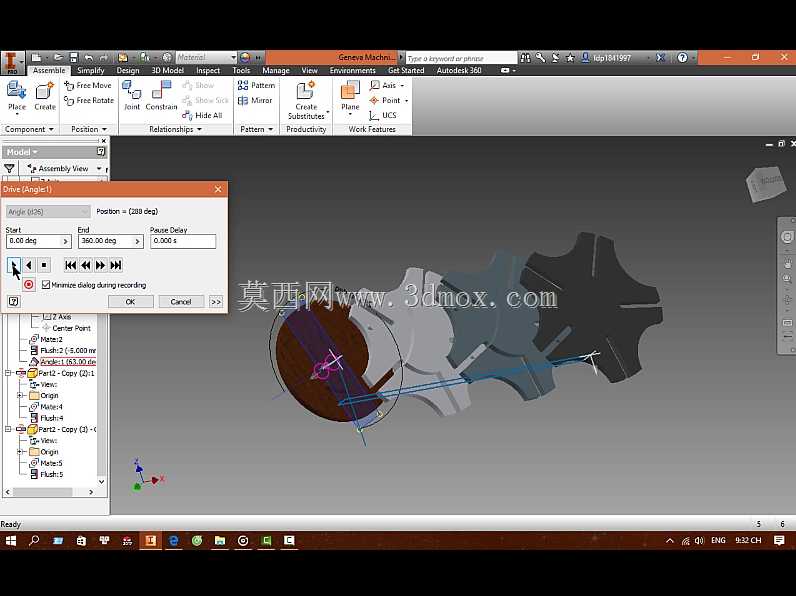

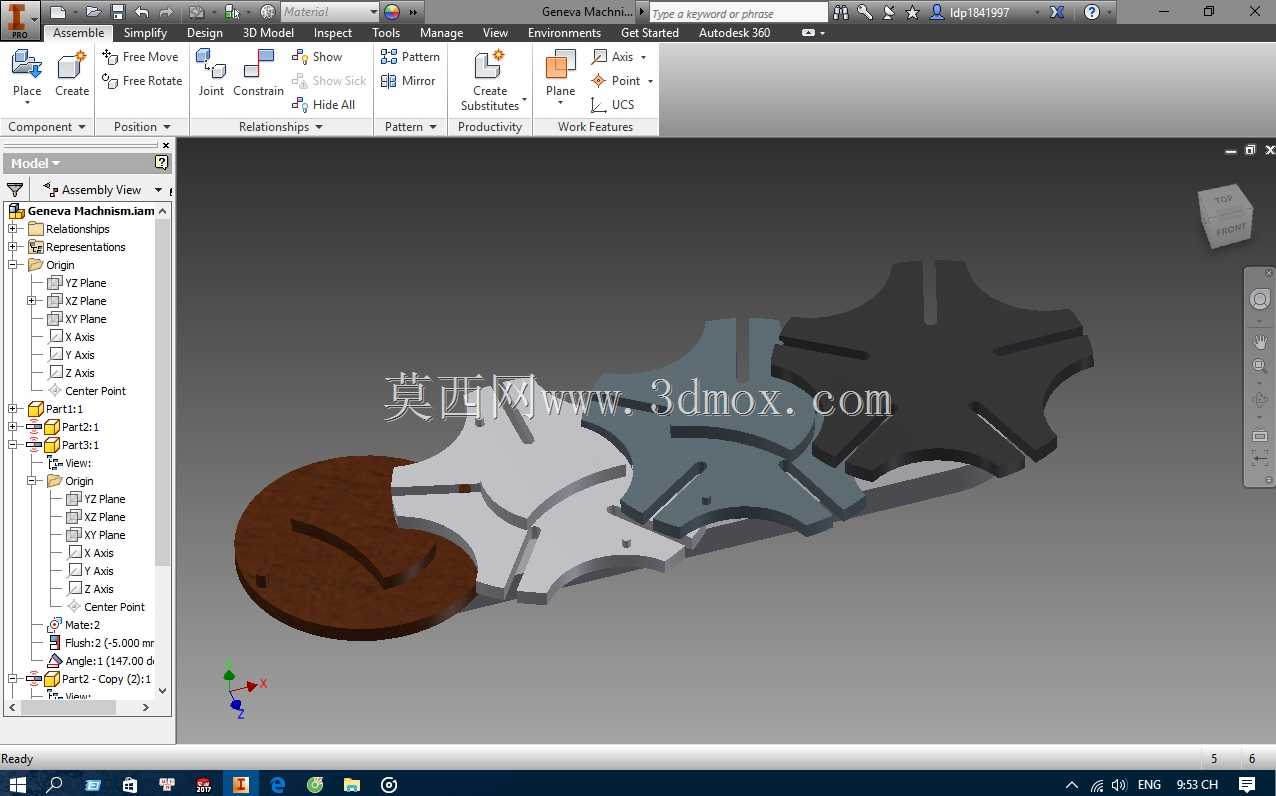

实际应用中这类结构通常搭配减速电机做主动端驱动，不需要复杂的控制程序就能实现固定节拍的间歇转位，相比伺服电机直接驱动的分度转台，成本更低、结构更简单，维护难度也更小，适合节拍固定、长期连续运行的自动化设备，在轻工机械、包装机械、印刷机械的分度工位中是性价比极高的传动方案。设计建模过程中需要重点验证圆柱销的运动轨迹，确保入槽、出槽过程无干涉，锁止弧的配合间隙均匀，转动过程中无卡滞点，同时要考虑槽轮与拨盘的材料选型，轻载场景下可采用工程塑料材质降低运行噪音，有一定载荷的场景下采用45号钢调质处理，槽口表面做淬火处理提升耐磨性能，延长机构的整体使用寿命。
