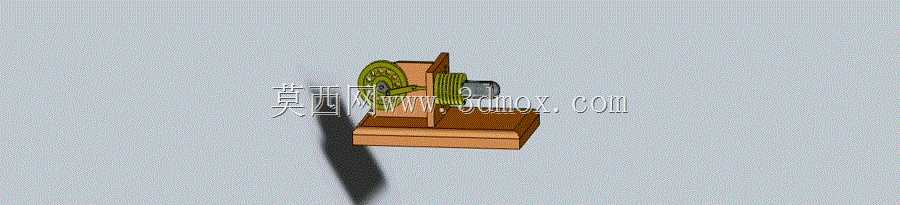

摆式结构斯特林动力装置三维数模

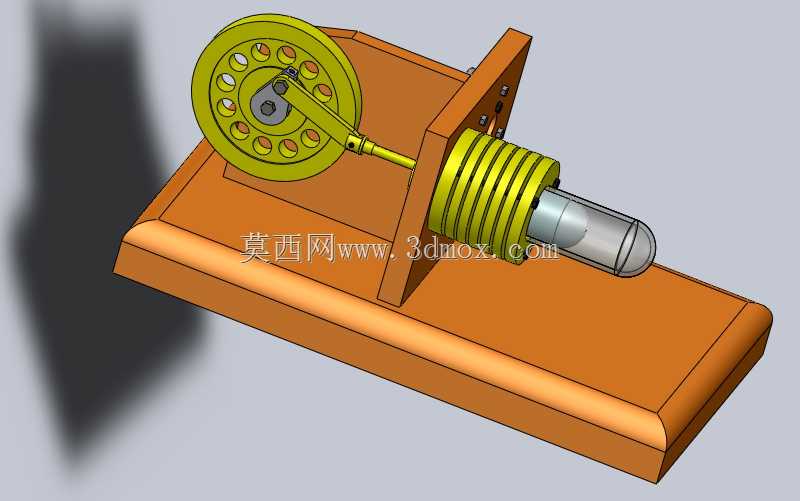

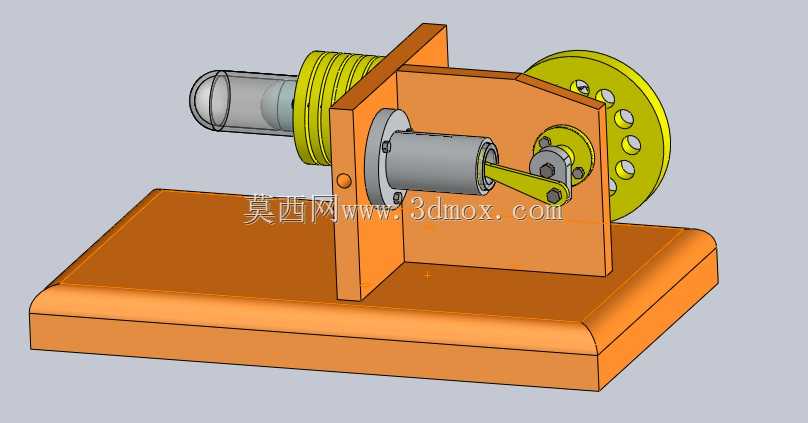

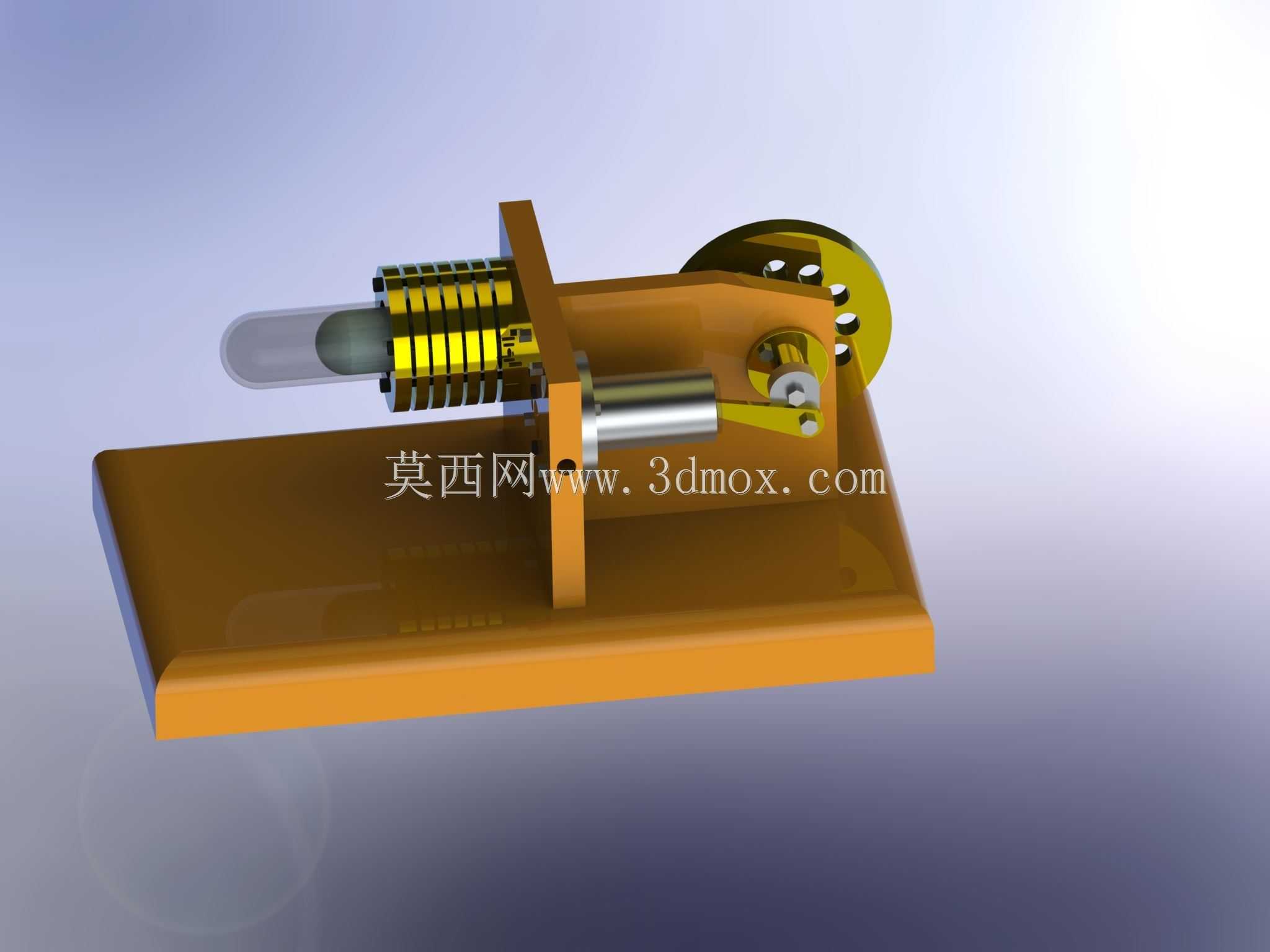

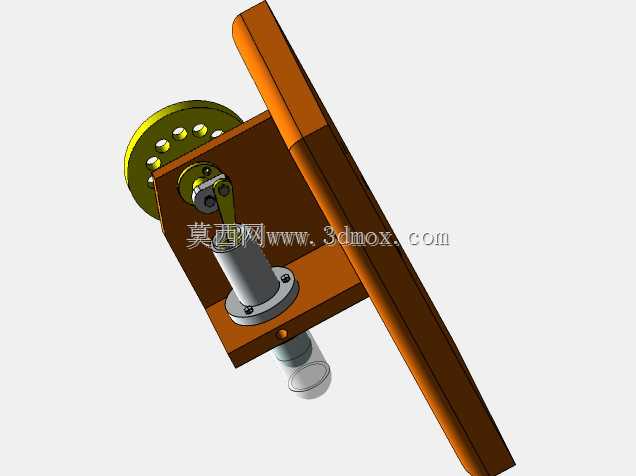

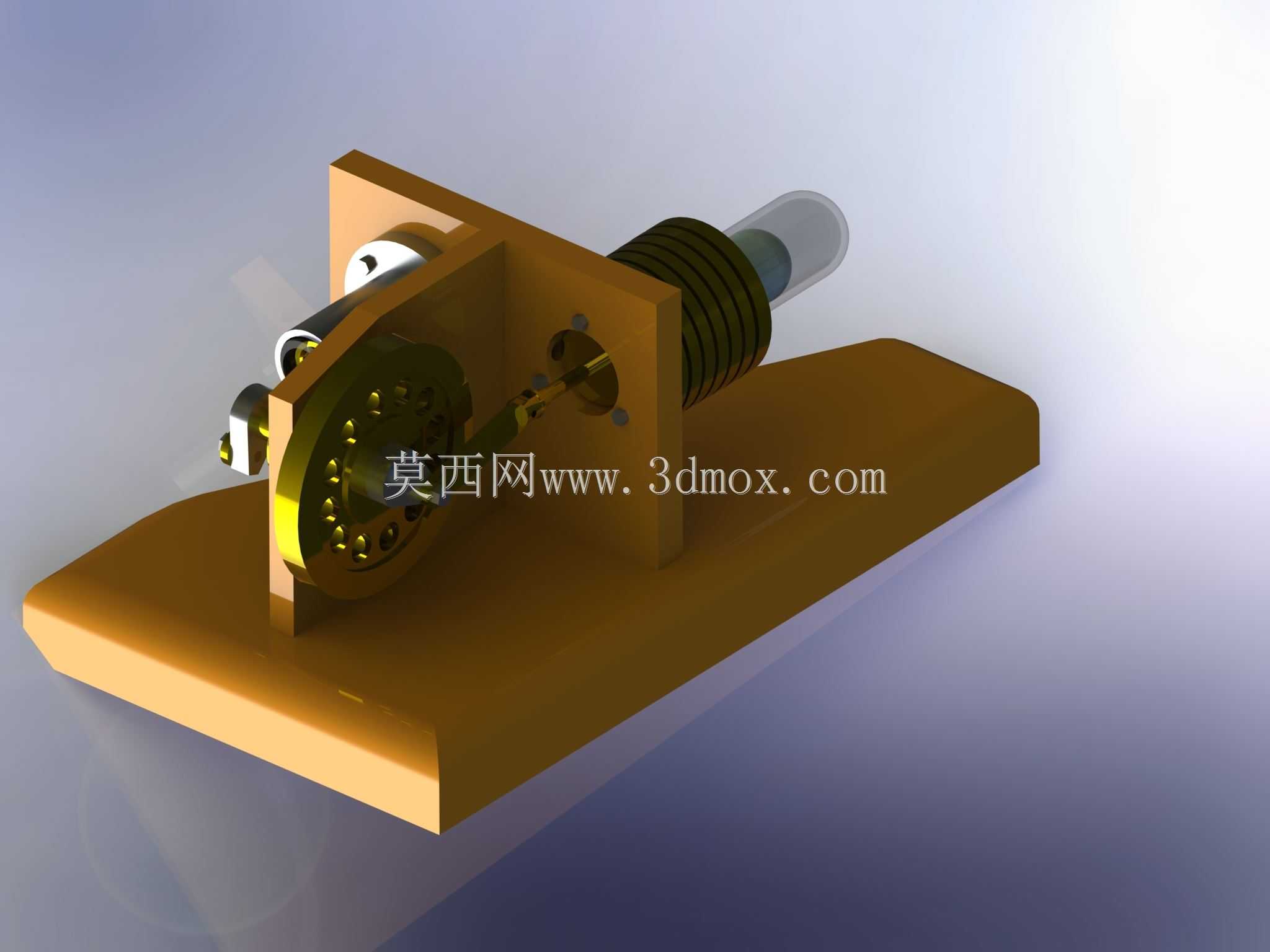

这套外燃式动力装置的三维结构，完整还原了摆式斯特林循环的核心传动逻辑，区别于常见的内燃机结构，这类动力装置依靠封闭腔体内工质的受热膨胀、遇冷收缩完成循环做功，不需要燃油在缸内爆燃，运转过程振动小、噪音低，对热源适配性极强，在余热回收、分布式低功率供能、教学演示场景中应用十分广泛。从结构布局来看，整套装置采用一体化铣削成型的安装底板作为承载基准，所有功能部件均直接定位安装在底板的加工基准面上，不需要额外搭建安装机架，底板边缘预留的安装孔位可直接适配M4规格的紧固螺栓，可直接固定在实验台架或者小型移动载具的安装平面上，整体安装边界控制在长180mm、宽80mm、高90mm的区间内，属于桌面级的小尺寸动力单元，不会占用过多安装空间。核心做功单元采用卧式布置的置换气缸与动力气缸，置换气缸外侧缠绕的散热鳍片结构，是设计中特意优化的换热环节，能够快速将冷端工质的热量导出，拉大冷热端温差，提升循环做功效率；动力活塞通过十字滑块结构与曲柄飞轮组件连接，避免了活塞侧摆带来的密封件磨损问题，飞轮采用辐条式镂空结构，在保证转动惯量满足循环连续运转要求的前提下，尽可能降低了整体自重，减少启动阶段的阻力矩。设计过程中特意调整了曲柄的偏心距参数，将活塞行程控制在12mm，既保证了单次循环的工质置换量足够输出稳定功率，也避免了行程过大导致的密封件拉扯变形，所有运动副的配合间隙都按照IT7级加工精度预留，既保证转动顺畅无卡滞，也不会因为间隙过大出现工质泄漏的问题。这套结构的实际用途覆盖多个场景，在教学领域可直接作为工程热物理课程的演示教具，直观展示外燃循环的做功过程，帮助学习者理解热功转换的核心逻辑；在小型分布式供能场景中，可匹配太阳能聚光板、工业余热管路等低品位热源，输出小功率旋转动力驱动小型负载，比如微型发电机、小型水泵等设备；在创客制作领域，这套结构的安装接口兼容性强，可直接改装到小型模型载具、桌面创意摆件上，依靠酒精灯等小型热源即可驱动运转。从建模逻辑来看，所有零件都采用参数化特征构建，修改曲柄偏心距、气缸直径、鳍片数量等参数时，可直接关联更新对应配合零件的尺寸，不需要重新绘制装配关系，对于需要优化换热效率、调整输出功率的设计迭代场景十分友好，装配过程中所有运动副都添加了实际的配合约束，可直接进行运动仿真，验证活塞运动行程、飞轮转动惯量匹配是否合理，提前排查运动干涉问题。装置的动力输出端直接集成在飞轮轴的外伸端，轴端加工有D型切面，可直接安装带轮、齿轮等传动零件，不需要额外加装联轴器，简化了动力输出的连接结构；冷端的散热结构除了鳍片本身的自然散热，也预留了加装小型散热风扇的安装位，在热源温度较高的场景下可主动散热，进一步提升冷热端温差，避免工质温度过高导致的输出功率下降。整套结构没有冗余的装饰性零件，所有外形结构都服务于功能实现，安装底板的加厚设计也提升了整体刚性，运转过程中不会因为曲柄往复运动产生共振，保证运转稳定性。
