双龙门移动式数控刨床结构设计

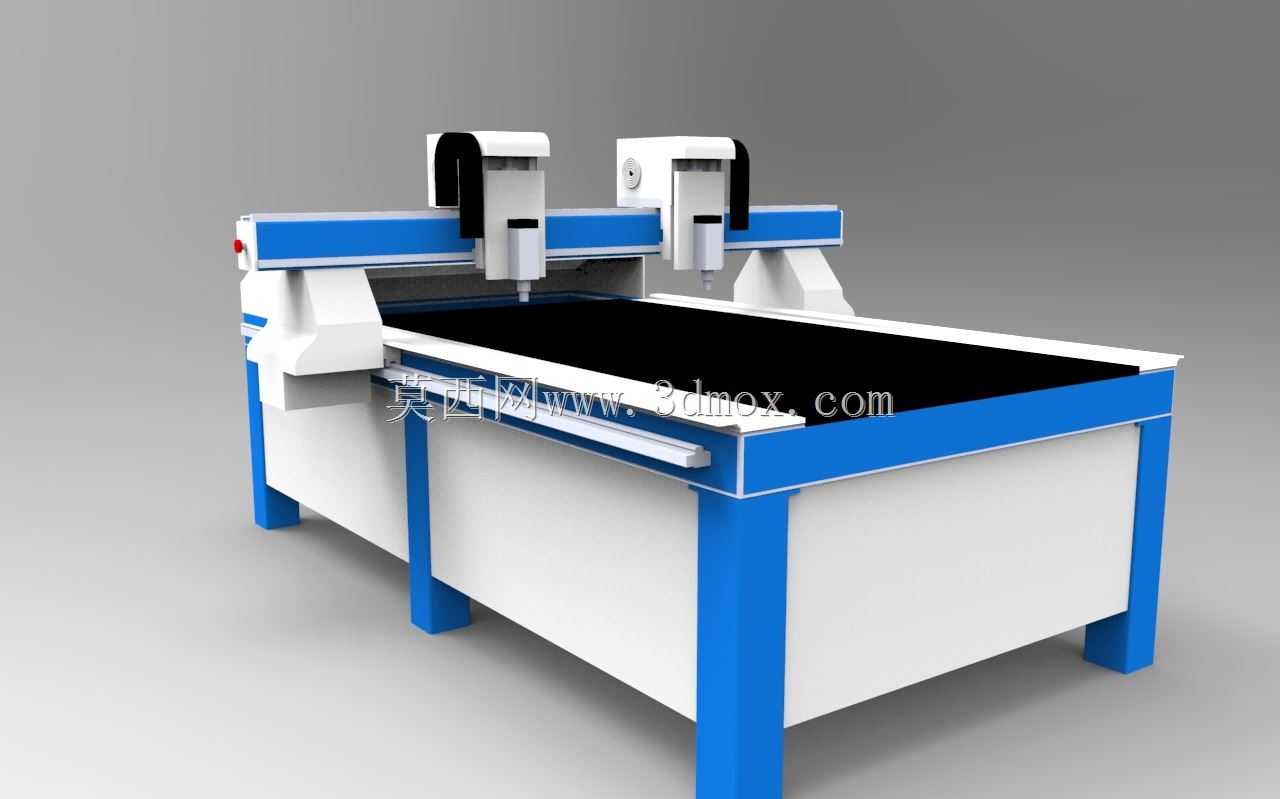

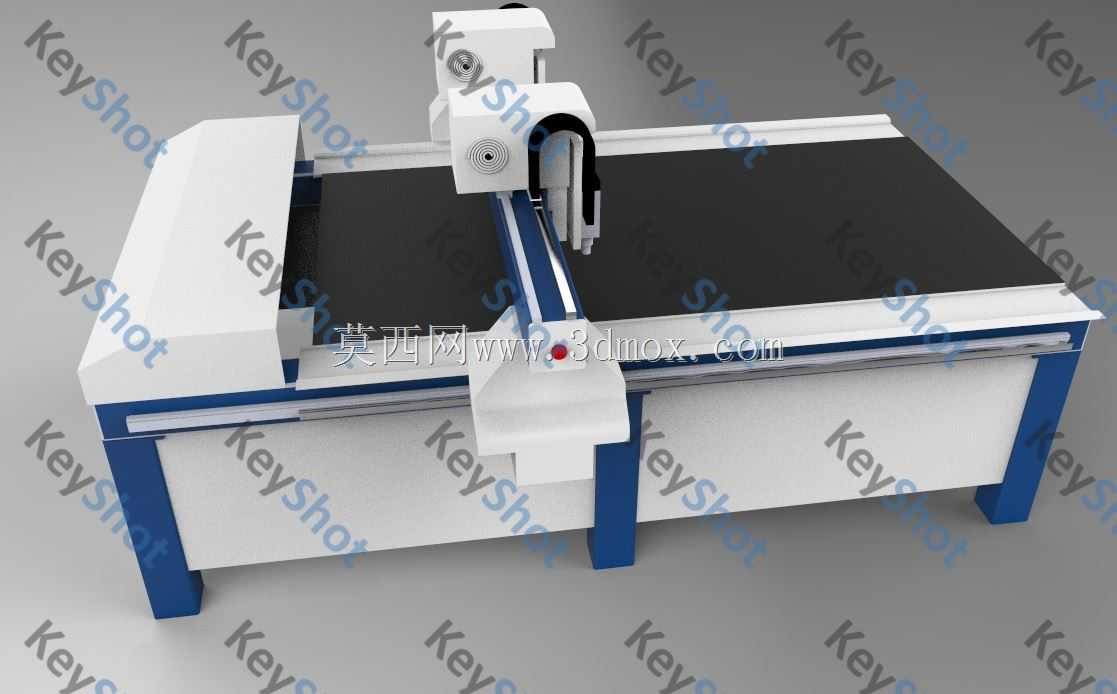

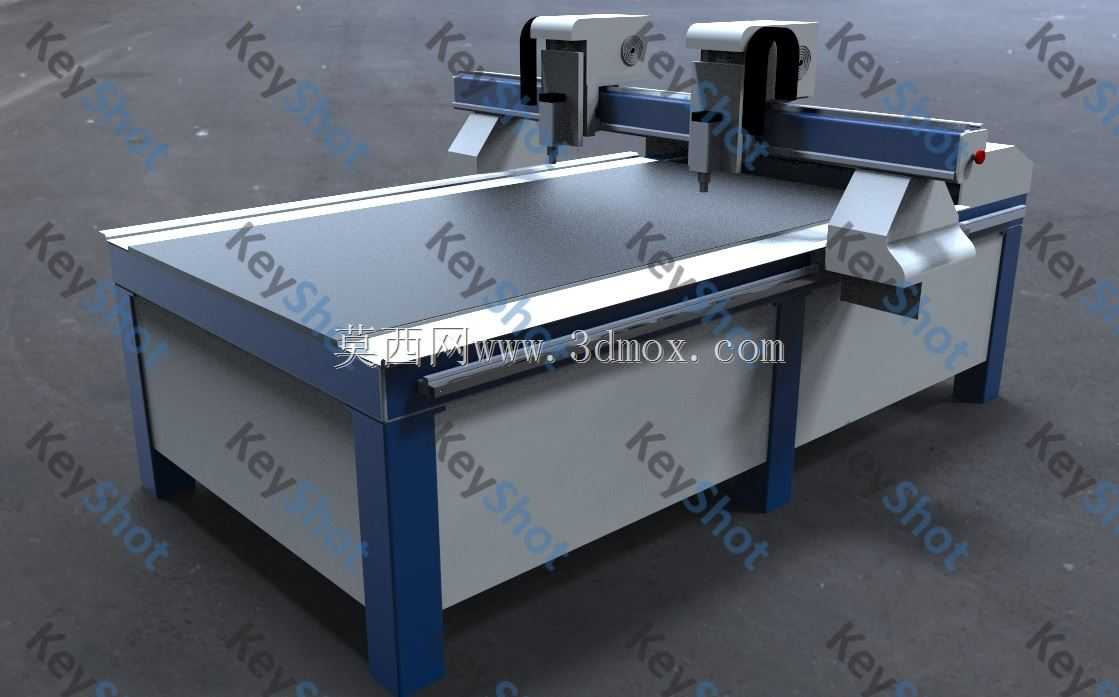

这款双主轴龙门式数控刨床的三维结构，是针对中小幅面板材、型材的平面刨削、开槽加工场景做的适配设计，日常在五金加工车间、装饰材料加工点、小型机械零部件加工厂的工位上很常见，主要用来完成有色金属板材、工程塑料板材、复合板材的表面精刨、直槽加工、定长切断类工序，相比单主轴刨床，双主轴同步作业的结构能把同幅面工件的加工效率提升近一倍，适合批量加工同规格工件的生产场景。从结构设计逻辑来看，整体采用床身固定、龙门移动的布局，底部床身采用方管焊接框架加加强筋的结构，四条支腿做了等高调平的安装基准面，安装时只需要把地面预埋的地脚螺栓对应支腿的安装孔锁紧，调平水平度在0.02mm/m以内就能满足加工精度要求，不需要额外做复杂的混凝土地基，降低了中小加工厂的设备安装门槛。床身的工作台面采用整块铸铁平台加工，表面做了T型槽预留，方便用户根据加工需求装夹不同的夹具、靠山，工作台的有效加工幅面在设计时留足了边界余量，横向加工行程覆盖1300mm范围，纵向加工行程覆盖2500mm范围，Z轴方向的主轴进给行程预留150mm，能满足厚度100mm以内的板材加工需求，设备整体的外形尺寸控制在长3000mm、宽1800mm、高1600mm的范围内，车间摆放时只需要在设备四周预留800mm以上的操作维护空间，就能满足日常上下料、设备检修的空间要求。龙门横梁采用整体铝型材加钢板镶件的结构，在保证结构刚性的前提下降低了移动部分的整体重量，两个主轴滑座通过直线导轨安装在横梁上，每个滑座都带独立的Z轴进给驱动，用户既可以让两个主轴同步加工相同的工序，也可以单独调整其中一个主轴的位置，完成不同位置的分步加工，主轴部分采用高速电主轴搭配专用刨削刀具夹头，转速范围覆盖0-18000rpm，能适配不同材质工件的切削线速度要求，加工时的进给速度可以根据材质硬度在0-15m/min范围内调整，避免刀具崩损或者加工面粗糙度不达标。设备的两侧导轨都做了防尘折布的防护结构，加工产生的切屑、粉尘不会直接落到导轨和传动丝杠表面，能降低日常维护的频次，延长传动部件的使用寿命，电气控制部分的安装位预留 在床身侧面的空腔里，用户后期加装数控系统、伺服驱动器的时候不需要额外改动外部结构，走线槽全部做了内置隐藏设计，外部没有明线，既避免加工时切屑刮坏线缆，也让设备整体外观更整洁。在做三维建模的时候，所有的装配配合面都留了合理的公差间隙，导轨安装面、主轴安装面的平行度、垂直度公差都按照实际机加工的精度要求做了标注，不管是用来做设备方案展示、结构校核，还是作为同类设备改型设计的参考，都能直接提取对应的结构尺寸做调整，不需要重新从零开始搭建基础框架。另外在设计时也考虑了日常操作的便利性，设备的操作面板预留位在龙门的前端左侧位置，操作人员站在设备前端就能完成所有的参数调整、启停操作，上下料的时候只需要从前端或者侧面把工件放到工作台面上装夹即可，不需要绕到设备后方，符合一线操作工人的作业习惯，减少不必要的动作浪费。床身的底部还预留了排屑槽的安装位置，用户可以根据自己车间的排屑方式，加装刮板排屑机或者直接在排屑口放置集屑车，加工产生的切屑会顺着工作台的落屑间隙落到排屑槽里，不需要人工频繁清理工作台面的切屑，能进一步提升连续加工的效率。
